Регулятор температуры дистанционный РТС-ДО(ДЗ)
Код товара: 170
Цена по запросу
Регуляторы температуры типа РТС-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931-2008 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015.
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость термосистем для всех Ду.
Варианты исполнения регуляторов температуры: РТС-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТС-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Таблица 1
| Диаметры условного прохода, DN мм | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Пределы настройки регулируемой температуры, °С | 0-100; 100-200 | |||||||
| Условная пропускная способность, Кv, м³/ч | 10 | 12,5 | 25 | 40 | 60 | 100 | 160 | 250 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 5,0 | 6,3 | 12,5 | 20 | 30 | 50 | 80 | 125 |
| Длина дистанционной связи, м | 1,6; 2,5; 4,0; 6,0; 10,0 | |||||||
| Условное давление PN, МПа | 1,6 | 1 | ||||||
| Допустимый перепад на регулирующем органе ∆Р, МПа (кгс/см2) не более | 0,6 (6) | 0,4 (4) | ||||||
| Минимальный перепад давления на клапане PN, МПа | 0,1 | |||||||
| Зона пропорциональности, °C, не более | 10 | |||||||
| Зона нечувствительности, °C, не более | 1 | |||||||
| Постоянная времени, с, не более | 60 | |||||||
| Допустимая протечка в % от Кv, не более | 0,5 | |||||||
| Температура регулирующей среды, °С | от 0 до + 225 | |||||||
| Допустимая температурная перегрузка, в течение не более 20 мин. | 100°С выше предела настройки | |||||||
ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.
ПаспортОписание
Регуляторы температуры типа РТС-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931-2008 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015.
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость термосистем для всех Ду.
Варианты исполнения регуляторов температуры: РТС-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТС-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Характеристики
Таблица 1
| Диаметры условного прохода, DN мм | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Пределы настройки регулируемой температуры, °С | 0-100; 100-200 | |||||||
| Условная пропускная способность, Кv, м³/ч | 10 | 12,5 | 25 | 40 | 60 | 100 | 160 | 250 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 5,0 | 6,3 | 12,5 | 20 | 30 | 50 | 80 | 125 |
| Длина дистанционной связи, м | 1,6; 2,5; 4,0; 6,0; 10,0 | |||||||
| Условное давление PN, МПа | 1,6 | 1 | ||||||
| Допустимый перепад на регулирующем органе ∆Р, МПа (кгс/см2) не более | 0,6 (6) | 0,4 (4) | ||||||
| Минимальный перепад давления на клапане PN, МПа | 0,1 | |||||||
| Зона пропорциональности, °C, не более | 10 | |||||||
| Зона нечувствительности, °C, не более | 1 | |||||||
| Постоянная времени, с, не более | 60 | |||||||
| Допустимая протечка в % от Кv, не более | 0,5 | |||||||
| Температура регулирующей среды, °С | от 0 до + 225 | |||||||
| Допустимая температурная перегрузка, в течение не более 20 мин. | 100°С выше предела настройки | |||||||
ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.
Документы

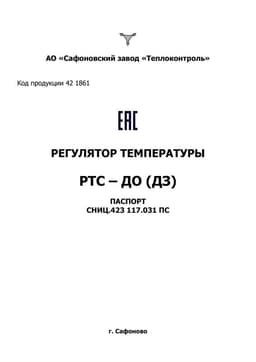

Паспорт
