Регулятор расхода и давления прямого действия РР и РД
Код товара: 165
Цена по запросу
Регуляторы расхода и давления РР и РД предназначены для регулирования давления, расхода (перепада давлений) рабочих сред группы 2 по ТР ТС 032/2013.
Регуляторы расхода РР и давления РД пригодны для эксплуатации в условиях У по ГОСТ 15150-69 при соблюдении условий, установленных ГОСТ Р 52931-2008 для группы В4.
Типовое применение: поддержание заданного давления или перепада давления в системах отопления и горячего водоснабжения жилых, административных и производственных зданий, поддержание давления пара в пастеризационно-охладительных установках, стабилизация давления воды в системах холодного водоснабжения и т.д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
• работает без внешнего источника энергии;
• герметичное сильфонное уплотнение, не требующее обслуживания;
• разгруженный по давлению клапан;
• уплотнение в затворе «металл по металлу» или с «мягким уплотнением» для систем с непостоянным расходом;
• конструкция регулятора исключает возможность деформации штока и перекоса клапана;
• высоконадежная мембрана;
• простота настройки и обслуживания;
• восстанавливаемые, одноканальные, однофункциональные ГОСТ 27.003-2016
ВАРИАНТЫ ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ:
• РД-НО - регулятор давления «после себя» (нормально-открытый);
• РД-НЗ - регулятор давления «до себя» (нормально-закрытый);
• РР-НО - регулятор перепада давления.
Регуляторы давления изготавливаются по выбору заказчика как с сальниковым, так и с сильфонным уплотнением по штоку (СТ12-45 и СТ14-65).
Регулятор устанавливается как на горизонтальном, так и на вертикальном участках трубопровода в месте, доступном для осмотра, настройки и ремонта. Направление стрелки на корпусе регулятора должно совпадать с направлением потока среды в трубопроводе.
Перед регулятором необходимо устанавливать сетчатый фильтр.
Регуляторы выпускаются по СНИЦ.423 117.013 ТУ.
| Диаметр условного прохода DN, мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||||||||||||
| Условная пропускная способность Kv, м³/ч | 2,5 | 8 | 4 | 12 | 6 | 20 | 10 | 32 | 16 | 32 | 50 | 25 | 32 | 50 | 80 100 | 40 | 50 | 80 | 125 | 60 | 100 | 250 |
| 4 | 10 | 6 | 14 | 8 | 25 | 12 | 40 | 20 | 40 | 60 | 40 | 60 | 60 | 100 | 80 | 125 | ||||||
| 6 | 8 | 16 | 10 | 14 | 25 | 100 | 160 | |||||||||||||||
| 10 | 12 | 16 | 125 | 200 | ||||||||||||||||||
| 14 | 20 | 160 | ||||||||||||||||||||
| 16 | 25 | |||||||||||||||||||||
| Номинальный ход клапана, мм, не более | 5 | 7 | 5 | 7 | 5 | 12 | 5 | 10 | 5 | 6 | 19 | 5 | 6 | 7,5 | 14 | 5 | 6,5 | 20 | 22 | 17 | 20 | |
| Зона пропорциональности, %, не более | 10 | 20 | 10 | 20 | 10 | 20 | 10 | 20 | 10 | 20 | 40 | 10 | 20 | 40 | 10 | 20 | 40 | |||||
| Тип уплотнения по штоку | сильфон СТ12- 45 | сильфон СТ14-65 | ||||||||||||||||||||
| сальник | ||||||||||||||||||||||
| Масса, кг, не более с СТ12-45 | 21 | 23,5 | 27 | 32 | 40 | 53,5 | 56,4 | 70 | 130 | |||||||||||||
| сальником или СТ14-65 | 23,5 | 26 | 28,5 | 34,5 | 40 | 55,5 | 56,4 | 70 | 130 | |||||||||||||
| Условное давление PN, МПа | 1,6 | |||||||||||||||||||||
| Температура регулируемой среды, °С | 0 до 200 | |||||||||||||||||||||
| Мембрана | NBR, FKM, МБС (маслобензостойкая, t °С 0-100) | |||||||||||||||||||||
| Температура окружающей среды, °С | от +5 до +50 | |||||||||||||||||||||
| Диапазоны настройки регулируемого давления, МПа | 0,04÷0,16; 0,1÷0,63; 0,4÷1,0; 0,025÷0,1* | |||||||||||||||||||||
| Зона нечувствительности, % от верхнего предела настройки, не более | 4 | |||||||||||||||||||||
| Относительная протечка в % от Kv, не более | 0,05; 0,001** | |||||||||||||||||||||
| Присоединение к трубопроводу | фланцевое по ГОСТ 33259-2015 тип 21, исполнение В | |||||||||||||||||||||
* Исполнение по спецзаказу. ** Для систем с непостоянным расходом кроме среды пар. | ||||||||||||||||||||||
Таблица 1
| С сильфонным уплотнением СТ12-45, с сальниковым уплотнением | ||||||||||||||||||||
| Диаметр условного прохода DN, мм | 25 | 32 | ||||||||||||||||||
| Условная пропускная способность, Кv, м³/ч ±10% | 2,5 | 4 | 6 | 8,0* | 10 | 4 | 6 | 8,0* | 10 | 12* | 14* | 16 | ||||||||
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м³/ч | 1,3 | 2 | 3 | 4 | 5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||
| Диаметр условного прохода DN, мм | 40 | 50 | ||||||||||||||||||
| Условная пропускная способность, Кv, м³/ч ±10% | 6 | 8,0* | 10 | 12* | 14* | 16 | 20* | 25 | 10 | 12* | 14* | 16 | 20* | 25 | 32* | 40 | ||||
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м³/ч | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12,5 | 5 | 6 | 7 | 8 | 10 | 12,5 | 16 | 20 | ||||
| Диаметр условного прохода DN, мм | 65 | 80 | 100 | |||||||||||||||||
| Условная пропускная способность, Кv, м³/ч ±10% | 16 | 20* | 25 | 32* | 40 | 50* | 60 | 25 | 32* | 40 | 50* | 60 | 80* | 100 | 40 | 50* | 60 | 80* | 100 | 125* |
| Минимальная про-пускная способность Kvmin при перепаде давления 0,1 МПа, м³/ч | 8 | 10 | 12,5 | 16 | 20 | 25 | 30 | 12,5 | 16 | 20 | 25 | 30 | 40 | 50 | 20 | 25 | 30 | 40 | 50 | 62,5 |
Таблица 2
| С сильфонным уплотнением СТ14-65, с сальниковым уплотнением | ||||||||||
| Диаметр условного прохода, DN мм | 125 | 150 | ||||||||
| Условная пропускная способность, Кv, м³/ч ±10% | 60 | 80* | 100 | 125* | 160 | 100 | 125* | 160 | 200* | 250 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м³/ч | 30 | 40 | 50 | 62,5 | 80 | 50 | 62,5 | 80 | 100 | 125 |
ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной в таблицах 1-2.
Температура регулируемой среды, °C
- для регуляторов с мембраной из материала NBR-40-1-PES13-13 1,0мм от 0 до 100
- для регуляторов с мембраной из материала FKM GF-1LI-FPM-PES 13-V 1,0мм от 0 до 200
Для регулируемой среды «пар» температурой до 250 °C допускается использование любой из вышеуказанных марок материалов мембран с обязательной установкой водяного затвора ВЗ-1.
ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ
| Исполнение корпуных деталей | Буквенное обозначение при заказе |
| Серый чугун СЧ-20 | "ч" |
| углеродистая сталь 20Л | "с" |
| коррозионностойкая сталь 12Х18Н10Т | "нж" |
| высокопрочный чугун ВЧ40 | "вч" |
Паспорт

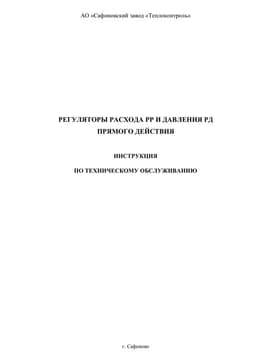

Инструкция по техническому обслуживаниюОписание
