Программный комплекс "ПДУ-Грунт" Стройприбор

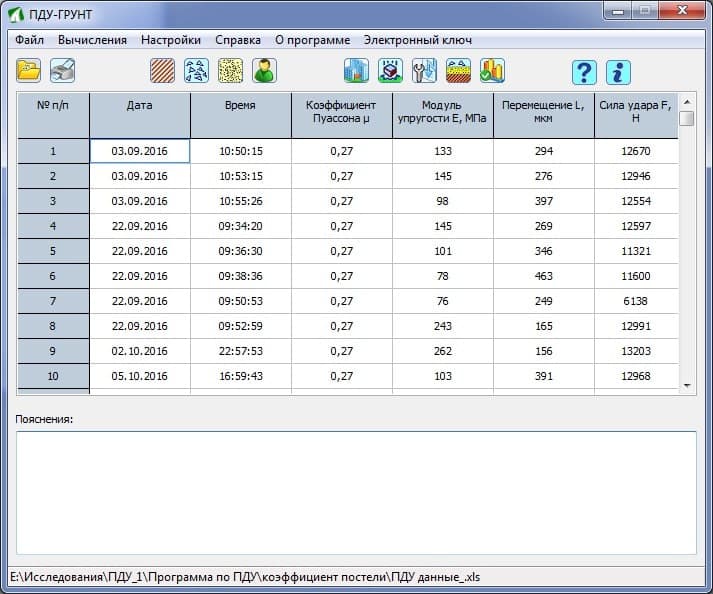

Программный комплекс «ПДУ-ГРУНТ» разработан ООО «СКБ Стройприбор» и предназначен для обработки результатов проведенных измерений приборами ПДУ-МГ4 «УДАР» и ПДУ-МГ4.01 «УДАР».

Программа позволяет значительно уменьшить трудоемкость по обработке полученных с помощью этих приборов измерений, сделать необходимые расчеты, провести визуализацию числовых данных, позволяющую наглядно представить особенности площадки для строительства, выявить аномальные участки грунта.

С помощью программного комплекса «ПДУ-ГРУНТ» можно выполнить следующие действия:

1. Рассчитать коэффициенты уплотнения грунта

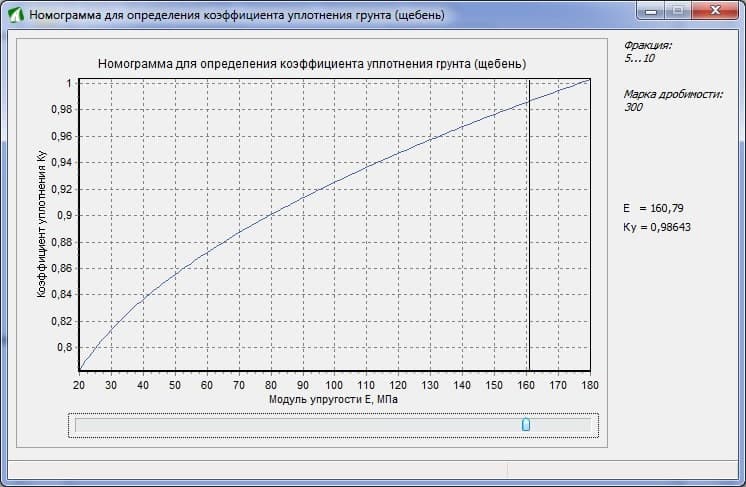

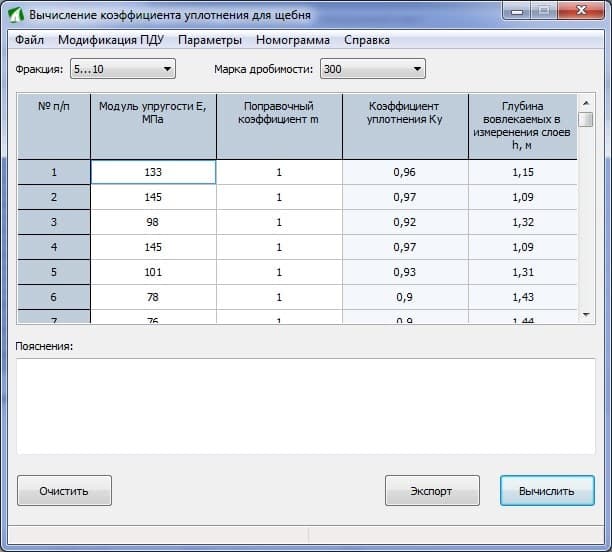

2. Расчет коэффициента уплотнения щебеночных оснований

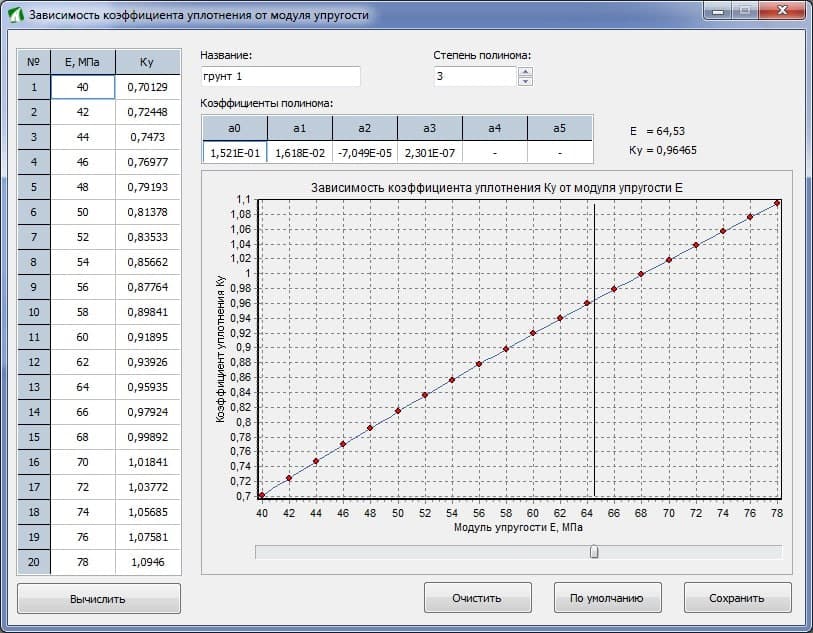

3. Вычисления коэффициента уплотнения грунта пользователя
4. Вычисление высоты падения груза
5. Перевод измеренного модуля упругости в показания других приборов

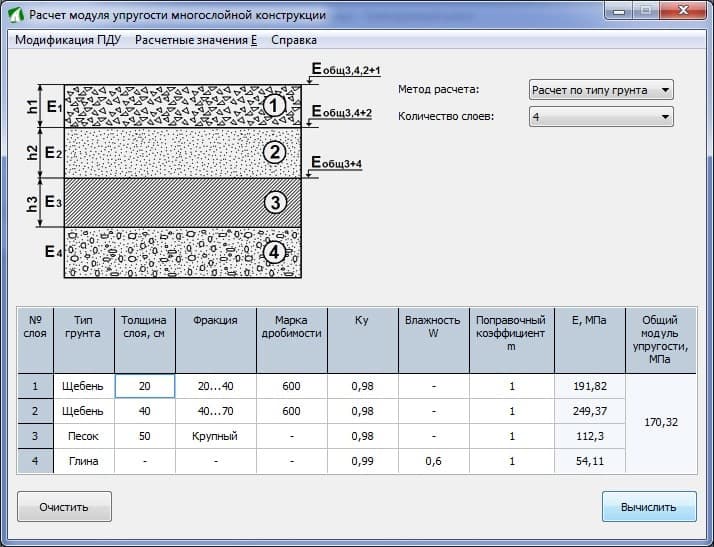

6. Расчет общего модуля упругости многослойной конструкции

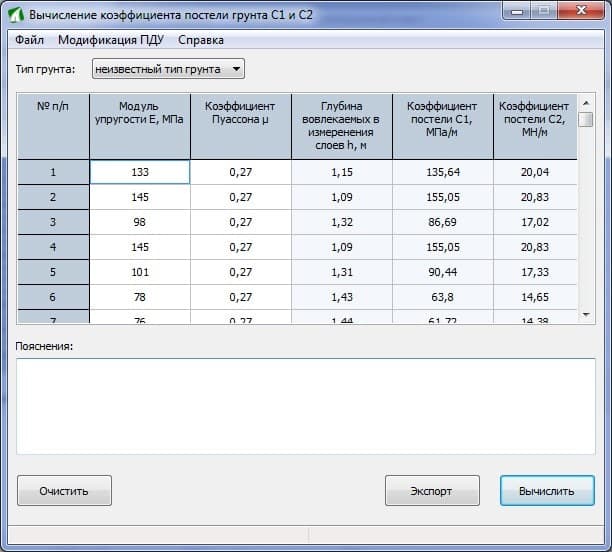

7. Вычисления коэффициентов постели грунта С1 и С2

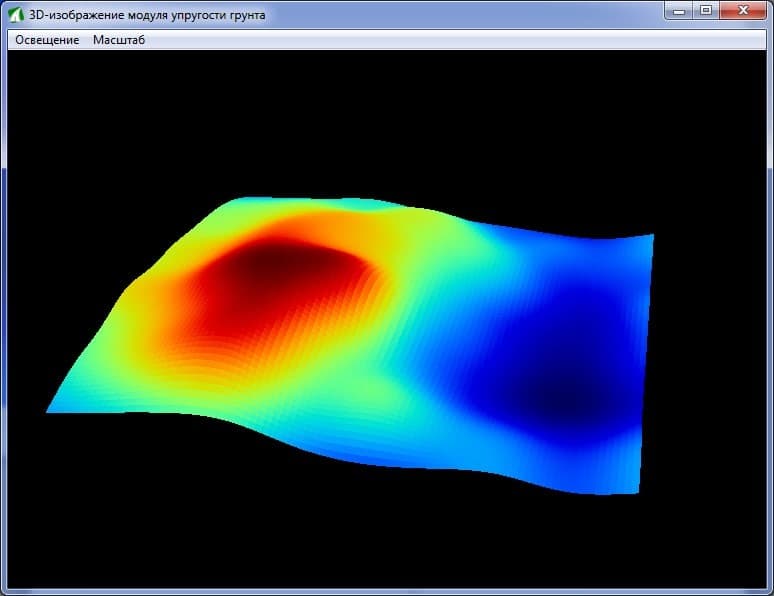

8. Построение 3D-изображения модуля упругости на строительной площадке

Программа имеет возможность построения 3D-изображения распределения модуля упругости по поверхности строительной площадки, при помощи которого становятся видимыми:

• участки, содержащие пустоты;
• подземные коммуникации, заложенные на малой глубине;
• участки грунта после засыпки;
• участки с прочими аномальными характеристиками.

Для построения 3D-изображения на поверхности строительной площадки наносится сетка. Расстояния между узлами сетки (шаг сетки) должно быть одинаковое и задаваться в диапазон от 1,5 до 250 метров. В узлах сетки проводятся измерения модуля упругости в соответствии с руководством по эксплуатации прибора ПДУ-МГ4 «УДАР».

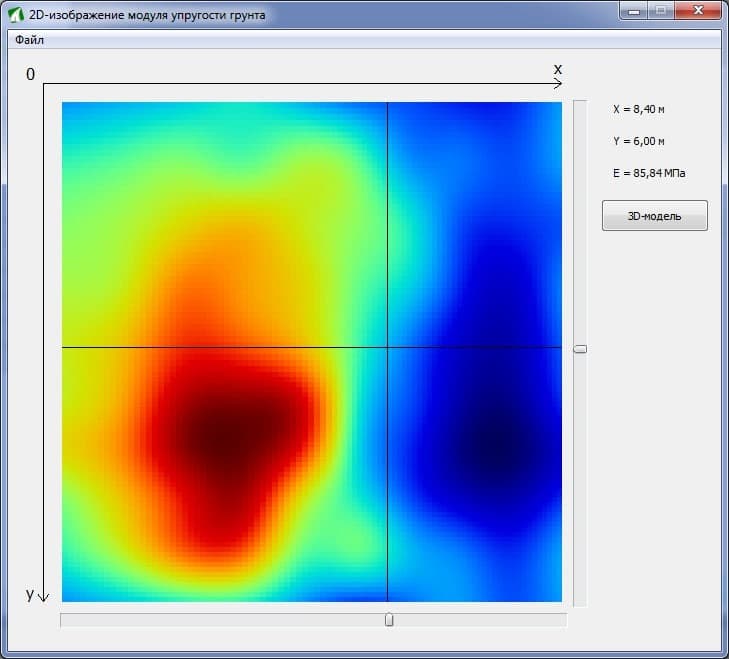

В программе указывается количество строк, количество столбцов, а так же шаг сетки в метрах. Минимальное количество узлов сетки 5 х 5, максимальное 50 х 50. Программа вычисляет промежуточные значения модуля упругости с помощью сплайн интерполяции, строятся как плоское так и 3D-изображение. При построении плоского изображения числовое значение модуля упругости отображается цветом. Минимальное значение модуля упругости отображается темно синим цветом, максимальное - темно красным, промежуточные значения отображаются в соответствии с установленной в программу палитрой цветов.
