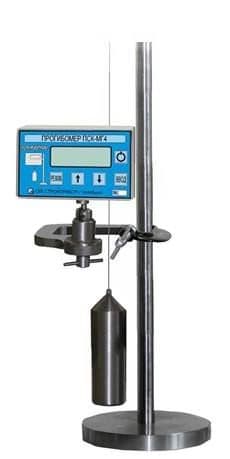

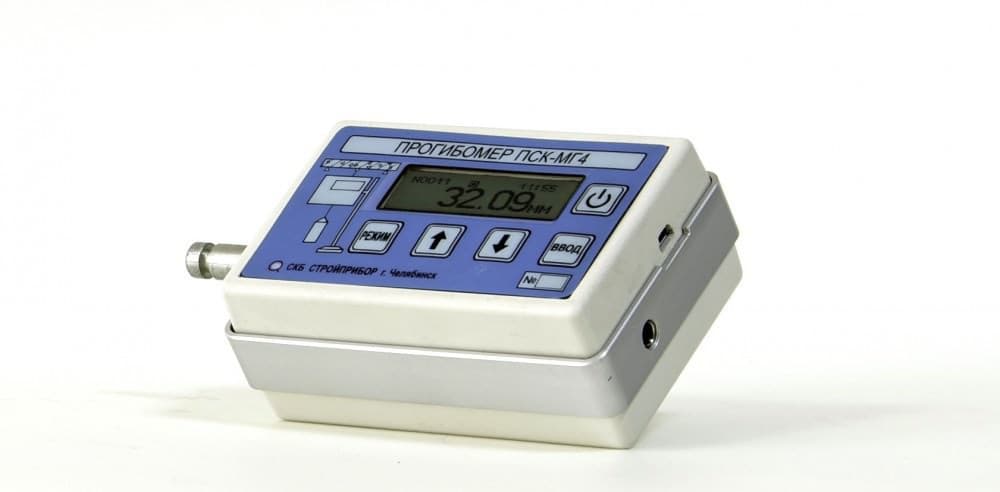

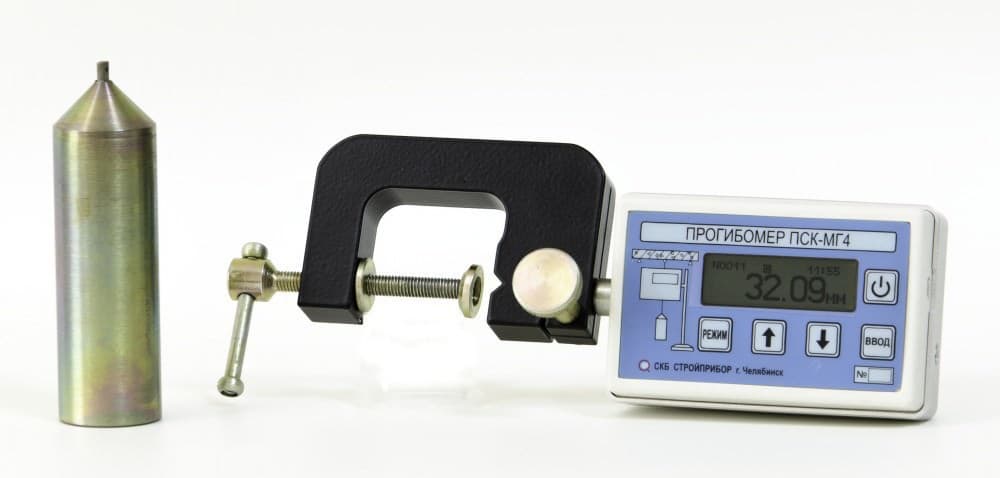

Прогибомеры цифровые ПСК-МГ4 и ПСК-МГ4.01
Код товара: 712
Цена по запросу
Прогибомеры ПСК-МГ4 и ПСК-МГ4.01 предназначены для измерения линейных перемещений отдельных точек конструкций при нагружении статическими нагрузками - прогиб строительных конструкций (ферм, балок, плит) – а также осадку опор, фундаментов и других конструкций.
Прогибомеры применяются при проведении испытаний строительных конструкций, инженерно-строительных изысканиях и при обследовании зданий и сооружений.
Прогибомер ПСК-МГ4.01 имеет три режима измерений:
- режим Оперативный с занесением в архив результата измерений – нажатием кнопки ВВОД;
- режим Наблюдение с автоматической регистрацией значений прогиба через интервалы времени, устанавливаемые пользователем (от 1 до 60 мин);
- режим Ждущий с автоматической регистрацией значений прогиба во времени, превышающих пороговые (граничные) значения, устанавливаемые пользователем (порог от 1 до 100 мм, длительность от 1 до 72 часов).
Прогибомер ПСК-МГ4.01 имеет режим передачи данных на ПК по USB-интерфейсу с возможностью их последующего документирования.
| Наименование характеристик | ПСК-МГ4 | ПСК-МГ4.01 |
| Диапазон показаний прогибомера, мм | 0...9999 | |
| Диапазон измерений линейного перемещения, мм | 0...200 | |
| Пределы абсолютной погрешности измерений перемещений, мм, в диапазоне: | ||
| – от 0 до 10 мм | ± 0,05 | |
| – свыше 10 до 100 мм | ± 0,1 | |
| – свыше 100 до 200 мм | ± 0,5 | |
| Цена единицы наименьшего разряда, мм, в диапазоне: | ||
| – от 0 до 999 мм | 0,01 | |
| – свыше 999 до 9999 мм | 0,1 | |
| Номинальное значение диаметра струны, мм | 0,25 - 0,6 | |
| Размах значений диаметра струны, мм, не более | 0,01 | |
| Диаметр ведущего блока, мм | 19,2 ± 0,5 | |
| Масса натяжного груза, кг | 1 ± 0,05 | |
| Режимы | Оперативный | Оперативный, Наблюдение, Ждущий |
| Объем архивируемой информации, значений | 4000 | |
| Габаритные размеры (Д х Ш х В), мм, не более | ||
| – электронного блока | 155 х 80 х 70 | |
| – электронного блока со струбциной | 310 х 110 х 120 | |
| Напряжение питания, В | 3,7 В (Li-Polimer) Сетевой адаптер / USB-порт | |
| Потребляемая мощность, мВт, не более: | 25 | |
| Масса, кг, не более | 0,75 | |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Прогибомер | 1 |
| 2 | Струбцина | 1 |
| 3 | Струна Ø0,3 мм - 1,5 м | 1 |
| 4 | Груз массой 1 кг | 1 |
| 5 | Сетевой адаптер | 1 |
| 6 | Выносной пульт | 1 |
| 7 | Кабель USB | 1 |
| 8 | Программное обеспечение | 1 |
| 9 | Руководство по эксплуатации | 1 |
| 10 | Укладочный кейс | 1 |

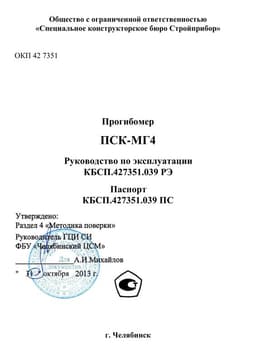

Руководство по эксплуатации (инструкция) ПСК-МГ4 и ПСК-МГ4.01Описание
Прогибомеры ПСК-МГ4 и ПСК-МГ4.01 предназначены для измерения линейных перемещений отдельных точек конструкций при нагружении статическими нагрузками - прогиб строительных конструкций (ферм, балок, плит) – а также осадку опор, фундаментов и других конструкций.
Прогибомеры применяются при проведении испытаний строительных конструкций, инженерно-строительных изысканиях и при обследовании зданий и сооружений.
Прогибомер ПСК-МГ4.01 имеет три режима измерений:
- режим Оперативный с занесением в архив результата измерений – нажатием кнопки ВВОД;
- режим Наблюдение с автоматической регистрацией значений прогиба через интервалы времени, устанавливаемые пользователем (от 1 до 60 мин);
- режим Ждущий с автоматической регистрацией значений прогиба во времени, превышающих пороговые (граничные) значения, устанавливаемые пользователем (порог от 1 до 100 мм, длительность от 1 до 72 часов).
Прогибомер ПСК-МГ4.01 имеет режим передачи данных на ПК по USB-интерфейсу с возможностью их последующего документирования.
Характеристики
| Наименование характеристик | ПСК-МГ4 | ПСК-МГ4.01 |
| Диапазон показаний прогибомера, мм | 0...9999 | |
| Диапазон измерений линейного перемещения, мм | 0...200 | |
| Пределы абсолютной погрешности измерений перемещений, мм, в диапазоне: | ||
| – от 0 до 10 мм | ± 0,05 | |
| – свыше 10 до 100 мм | ± 0,1 | |
| – свыше 100 до 200 мм | ± 0,5 | |
| Цена единицы наименьшего разряда, мм, в диапазоне: | ||
| – от 0 до 999 мм | 0,01 | |
| – свыше 999 до 9999 мм | 0,1 | |
| Номинальное значение диаметра струны, мм | 0,25 - 0,6 | |
| Размах значений диаметра струны, мм, не более | 0,01 | |
| Диаметр ведущего блока, мм | 19,2 ± 0,5 | |
| Масса натяжного груза, кг | 1 ± 0,05 | |
| Режимы | Оперативный | Оперативный, Наблюдение, Ждущий |
| Объем архивируемой информации, значений | 4000 | |
| Габаритные размеры (Д х Ш х В), мм, не более | ||
| – электронного блока | 155 х 80 х 70 | |
| – электронного блока со струбциной | 310 х 110 х 120 | |
| Напряжение питания, В | 3,7 В (Li-Polimer) Сетевой адаптер / USB-порт | |
| Потребляемая мощность, мВт, не более: | 25 | |
| Масса, кг, не более | 0,75 | |

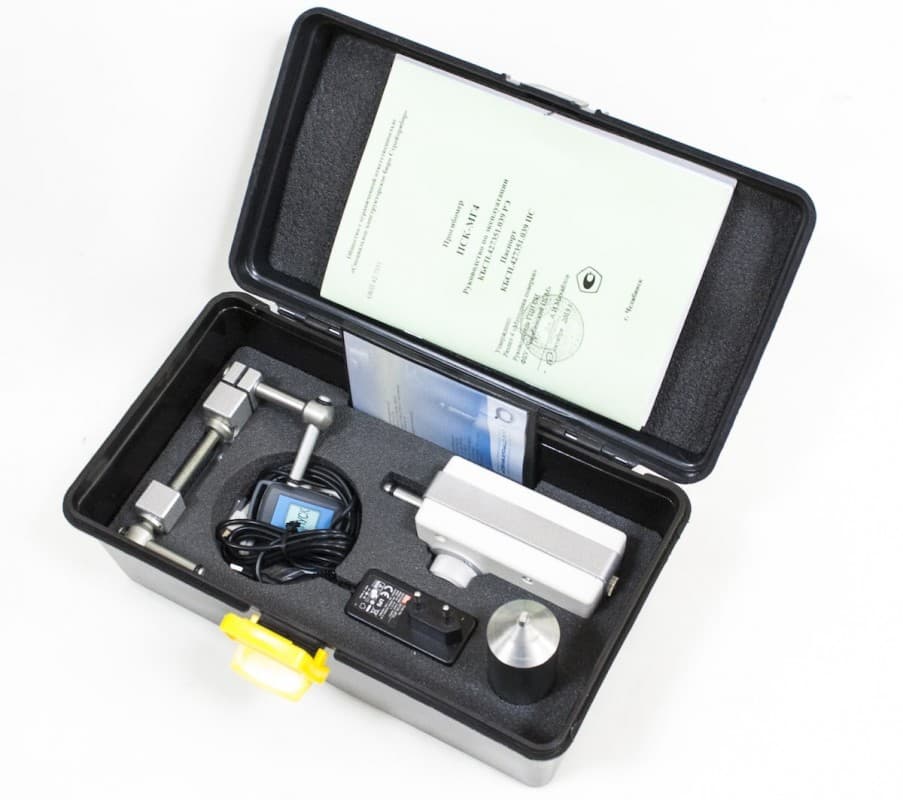

Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Прогибомер | 1 |
| 2 | Струбцина | 1 |
| 3 | Струна Ø0,3 мм - 1,5 м | 1 |
| 4 | Груз массой 1 кг | 1 |
| 5 | Сетевой адаптер | 1 |
| 6 | Выносной пульт | 1 |
| 7 | Кабель USB | 1 |
| 8 | Программное обеспечение | 1 |
| 9 | Руководство по эксплуатации | 1 |
| 10 | Укладочный кейс | 1 |

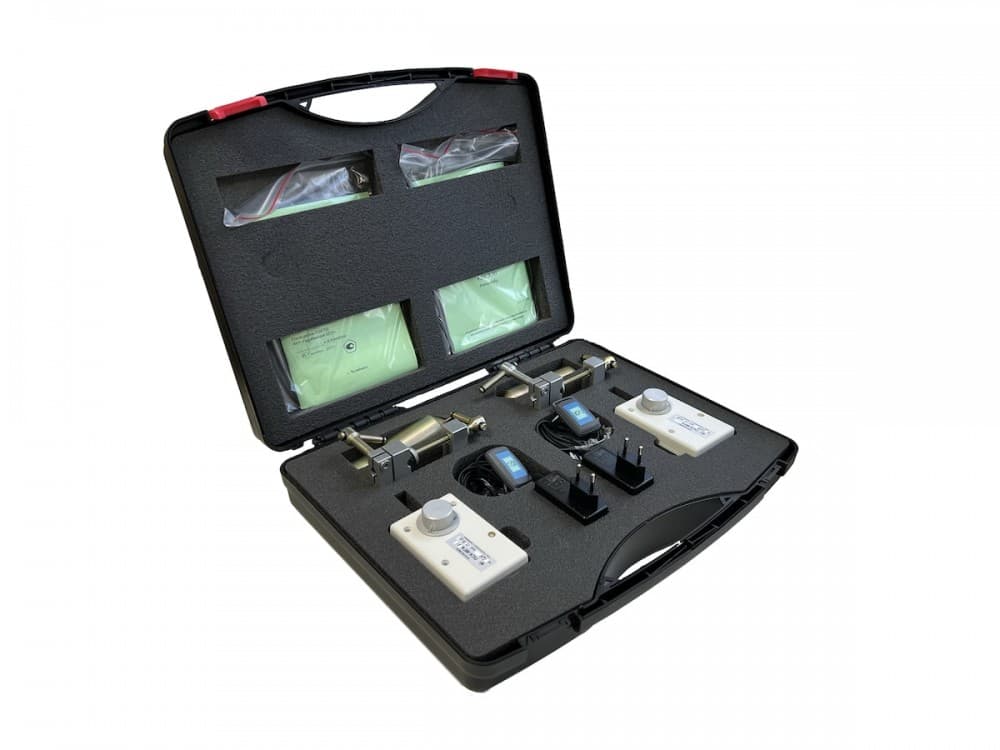

Доп. комплектация

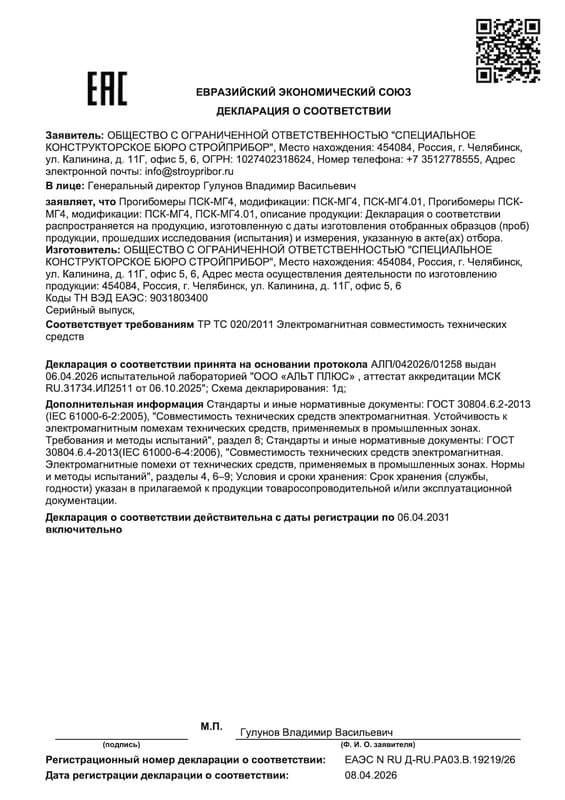

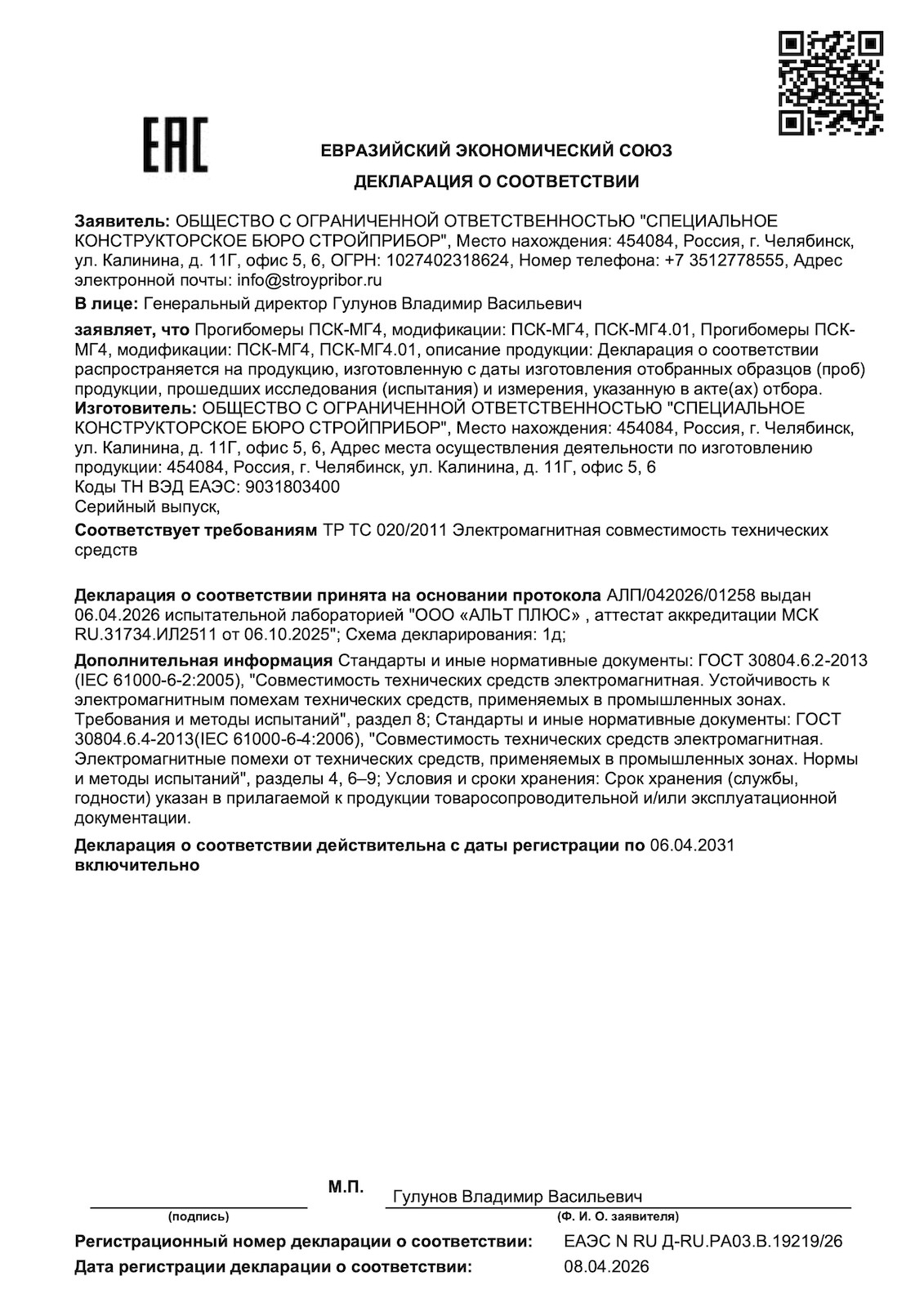

Документы
Руководство по эксплуатации (инструкция) ПСК-МГ4 и ПСК-МГ4.01
