Пробоотборное устройство ПДВ‑8
Код товара: 1762
Цена по запросу
Проточная камера пробоотборного устройства имеет на выходе регулируемый дроссель для установки расхода газа, рассчитанный на давление не более 1 МПа. Регулировка осуществляется плоской отверткой. Преобразователь влажности находится при входном давлении. Пробоотборное устройство оснащено измерительным преобразователем избыточного давления с диапазоном измерений от 0 до 10 кгс/см2 и датчиком атмосферного давления для автоматической коррекции нулевого избыточного давления. При поставке в комплекте с преобразователями точки росы/инея ДТР (номер в ФИФОЕИ 83117-21) пробоотборное устройство ПДВ-8 имеет пределы допускаемой погрешности измерений избыточного давления не более ±0,1 кгс/см2. При использовании с другими средствами измерений ПДВ-8 является индикатором.
ПДВ-8 может осуществлять пересчет показаний преобразователя влажности к атмосферному давлению, что позволяет расширить диапазон измерений влажности, если контрольное значение влажности нормировано при атмосферном давлении, приводить показания влажности к стандартным и нормальным условиям.
ПДВ-8 имеет интерфейс µForLan (протокол Modbus RTU) для подключения к блокам индикации ИВА-6Б2 (для преобразователей ДТР-1-СМ, ДТР-1-СМ-М, ДВ2ТСМ-1Т-4П-В), ИВА-6Б2-К-DIN (для преобразователей ДВ2ТСМ-1Т-4П-В, ДТР-1-СМ, ДТР-1-СМ-М, ДТР-2-СМ, ДТР-3-СМ-М), ИВА-8 (для преобразователей ДТР-2-СМ, ДТР-3-СМ-М, ДТР-СМ).
Описание протокола работы с интерфейсом ПДВ-8 приведено в руководствах по эксплуатации на соответствующие преобразователи.
Основные особенности:
- Позволяет измерять влажность при давлении до 1 МПа (10 бар).
- Преобразователь влажности находится при входном давлении.
- Измерение избыточного давления.
- Возможность пересчёта влажности к нормальным и стандартным условиям.
- Подходит для измерений влажности в линии с меняющимся давлением.
- Совместимо со всеми преобразователями точки росы/инея ДТР-1-СМ, ДТР-1-СМ-М, ДТР-2-СМ и ДТР-3-СМ-М, преобразователями ДВ2ТСМ-1Т-4П-В, ДТР-СМ (в составе гигрометра ИВА-8)
- Монтаж на вертикальную поверхность.
- Наличие ротаметра для контроля расхода газа.
Поставляется в одном из исполнений:
- ПДВ-8-Р-А – с установочной резьбой для преобразователя влажности М24×1, с входным штуцером для подключения трубки из нержавеющей стали;
- ПДВ-8-Р-Б – с установочной резьбой для преобразователя влажности М24×1, с входным фитингом для подключения полиэтиленовой трубки;
- ПДВ-8-Р-А – с установочной резьбой для преобразователя влажности М24×1, с входным штуцером для подключения трубки из нержавеющей стали с входным фильтром тип А;
- ПДВ-8-Р-Б – с установочной резьбой для преобразователя влажности М24×1, с входным фитингом для подключения полиэтиленовой трубки с входным фильтром тип Б;
- ПДВ-8-М-Р-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали;
- ПДВ-8-М-Р-Б – с установочной резьбой для преобразователя влажности М20×1,5, с входным фитингом для подключения полиэтиленовой трубки;
- ПДВ-8-М-Р-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали с входным фильтром тип А;
- ПДВ-8-М-Р-Б – с установочной резьбой для преобразователя влажности М20×1,5, с входным фитингом для подключения полиэтиленовой трубки с входным фильтром тип Б.
Входное давление ПДВ ограничиваются характеристиками самих пробоотборных устройств (см. технические характеристики), максимальным рабочим давлением подключаемых измерительных преобразователей (если преобразователь находится при входном давлении), и допускаемым давлением применяемого входного фитинга и газовой арматуры (не более 1 МПа для исполнения Б).
Внимание!
При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!
| Преобразователь влажности находится при давлении | входном |
| Установочная резьба для преобразователя влажности | |
| ПДВ-8-Р-А, ПДВ-8-Р-Б | М24×1 |
| ПДВ-8-М-Р-А, ПДВ-8-М-Р-Б | М20×1,5 |
| Наличие ротаметра на выходе | да |
| Максимальное входное давление, МПа | 1 |
| Диапазон измерений избыточного давления, кгс/см2 | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности измерений избыточного давления, кгс/см2 | ±0,1 |
| Габаритные размеры, мм (без преобразователя и фильтра), не более | 140×110×60 |
| Габаритные размеры, мм (с преобразователем, без фильтра), не более | 140×110×60 |
| Масса без преобразователя, кг, не более | 1 |
| Нижний предел возможного диапазона измерений температуры точки росы/инея преобразователя, установленного в пробоотборное устройство, °С | |
| ПДВ-8-Р-А, ПДВ-8-М-Р-А | от -100 |
| ПДВ-8-Р-Б, ПДВ-8-М-Р-Б | от -60(1) |
| Совместимые преобразователи | |
| ПДВ-8-Р-А | ДТР-1-СМ, ДТР-2-СМ, ДВ2ТСМ-1Т-4П-В, ДТР-СМ |
| ПДВ-8-Р-Б | ДТР-1-СМ, ДВ2ТСМ-1Т-4П-В |
| ПДВ-8-М-Р-А | ДТР-1-СМ-М, ДТР-3-СМ-М |
| ПДВ-8-М-Р-Б | ДТР-1-СМ-М |
(1) - от -70°С при использовании трубки из фторопласта, необходимо указать при заказе
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Пробоотборное устройство ПДВ-8 | 1 |
| 2 | Кольцо уплотнительное фторопластовое 23×17×2 (для резьбы М24×1) или 20,5×15×1,5 (для резьбы М20×1,5) | 1 |
| 3 | Трубка из нержавеющей стали 3×0.5mm - 1 метр, штуцер Hy-Lok CMC-3M-2R - 2 шт. (один установлен в ПДВ) | 1 |
| 4 | Трубка полиэтиленовая CAMOZZI TPE 6/4 - 1 метр, фитинг CAMOZZI 1511 6/4-1/8 - 2 шт. (один установлен в ПДВ) | 1 |
| 5 | Входной фильтр тип А | 1 |
| 6 | Входной фильтр тип Б | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Упаковка | 1 |
Габаритный чертеж ПДВ-8-Р-А

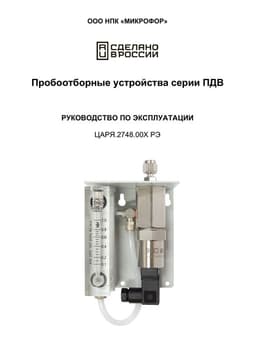

Руководство по эксплуатации на пробоотборные устройства ПДВОписание
