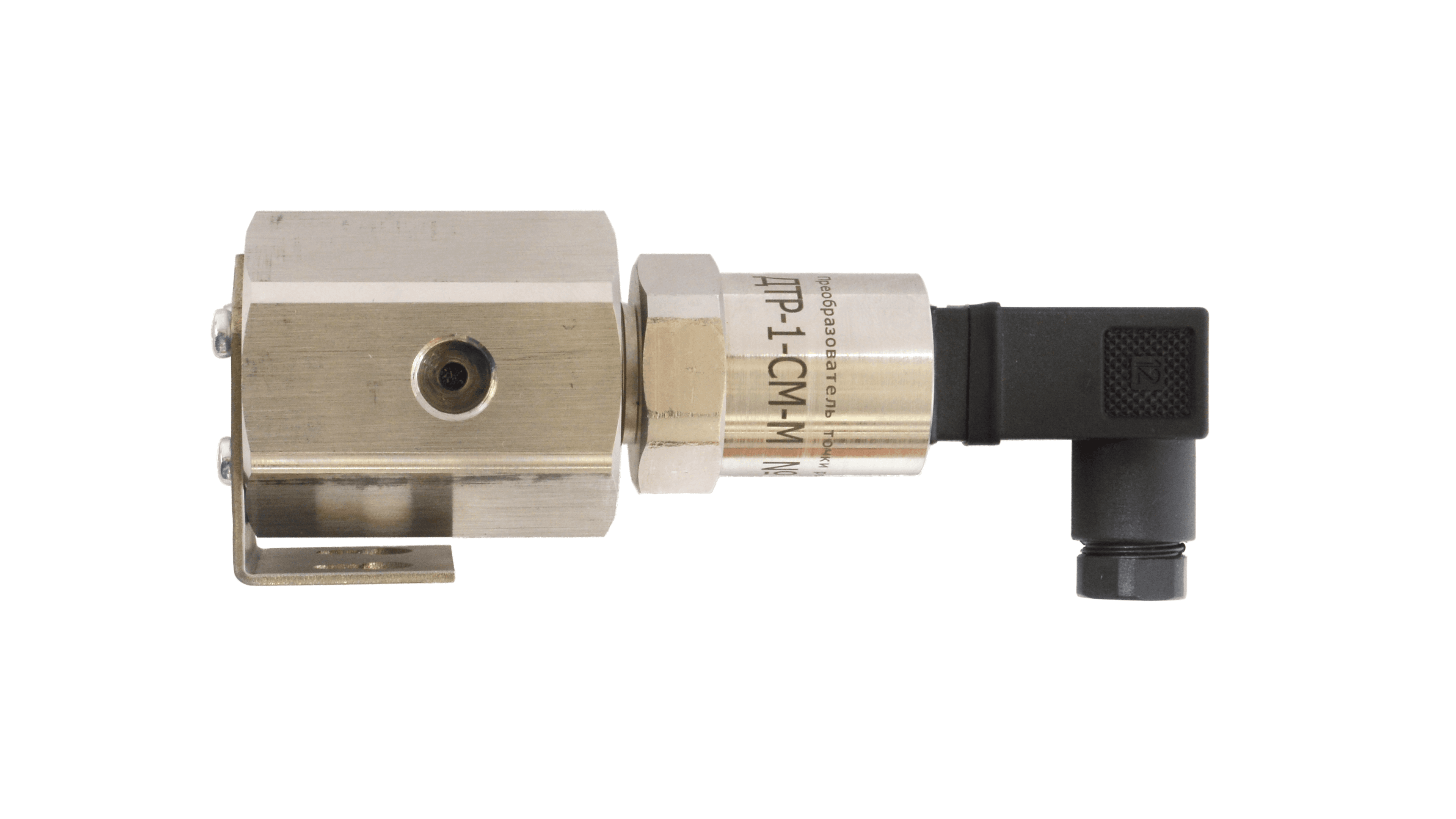

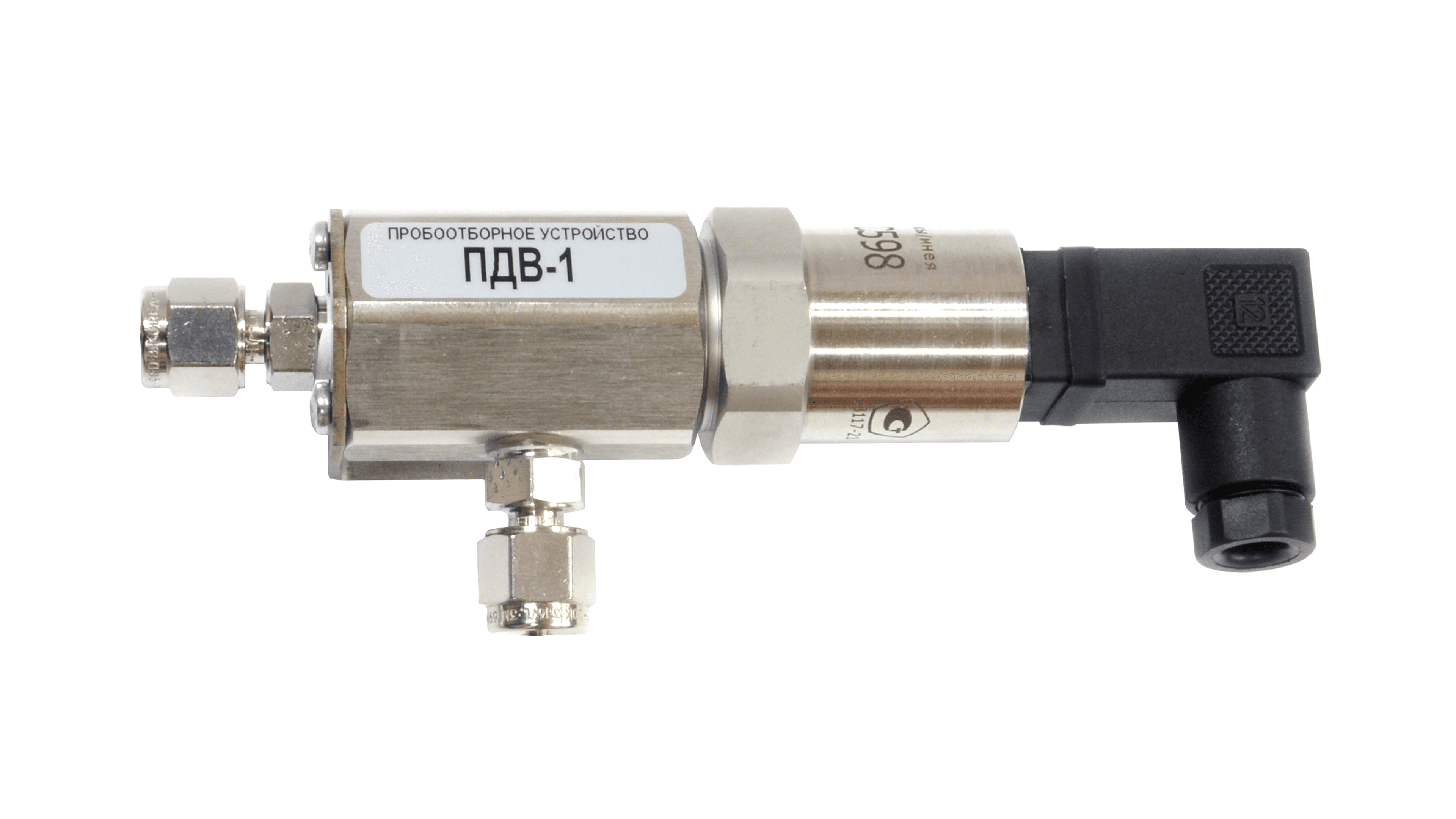

Пробоотборное устройство ПДВ‑1
Код товара: 1763
Цена по запросу
Проточная камера имеет внутреннюю резьбу G1/8” на входе и выходе. Преобразователь влажности находится при входном давлении. Давление после ПДВ-1 соответствует входному. При применении необходимо обеспечить ток газа через пробоотборное устройство (перепад давлений) внешними средствами, иначе измерения влажности не будут корректными.
Основные особенности:
- Позволяет измерять влажность при давлении до максимально допустимого для применяемого преобразователя.
- Преобразователь влажности находится при входном давлении.
- Совместимо со всеми преобразователями точки росы/инея ДТР, преобразователями ДВ2ТС-1Т-4П-В, ДВ2ТСМ-1Т-4П-В, ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В, ДТР-СМ (в составе гигрометра ИВА-8)
- Кронштейн для монтажа на плоскую поверхность.
Поставляется в одном из исполнений:
- ПДВ-1-Б – с установочной резьбой для преобразователя влажности М24×1, с входным фитингом для подключения полиэтиленовой трубки, максимальное давление не более 1 МПа;

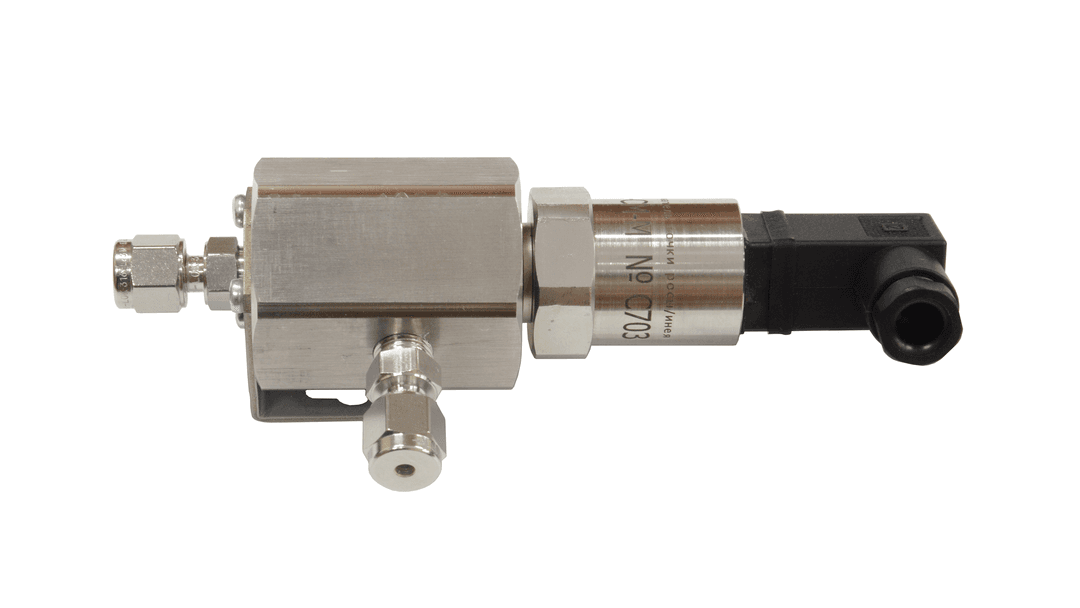

- ПДВ-1-10МПа-А – с установочной резьбой для преобразователя влажности М24×1, с входным штуцером для подключения трубки из нержавеющей стали, максимальное давление не более 10 МПа;
- ПДВ-1-М-Б – с установочной резьбой для преобразователя влажности М20×1,5, с входным фитингом для подключения полиэтиленовой трубки, максимальное давление не более 1 МПа;
- ПДВ-1-М-10МПа-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали, максимальное давление не более 10 МПа;
- ПДВ-1-М-30МПа – с установочной резьбой для преобразователя влажности М20×1,5, без штуцеров и трубок для подключения, максимальное давление не более 30 МПа;
- ПДВ-1-М-30МПа-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали, максимальное давление не более 30 МПа.
Входное давление ПДВ ограничиваются характеристиками самих пробоотборных устройств (см. технические характеристики), максимальным рабочим давлением подключаемых измерительных преобразователей (если преобразователь находится при входном давлении), и допускаемым давлением применяемого входного фитинга и газовой арматуры (не более 1 МПа для исполнения Б).
Внимание!
При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!
| Преобразователь влажности находится при давлении | входном |
| Установочная резьба для преобразователя влажности | |
| ПДВ-1-Б, ПДВ-1-10МПа-А | М24×1 |
| ПДВ-1-М-Б, ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А | М20×1,5 |
| Наличие ротаметра на выходе | нет |
| Максимальное входное давление, МПа | |
| ПДВ-1-Б, ПДВ-1-М-Б | до 1 |
| ПДВ-1-10МПа-А, ПДВ-1-М-10МПа-А | до 10(1) |
| ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А | до 30(1) |
| Измерение давления | нет |
| Габаритные размеры, мм (без преобразователя и фильтра), не более | 60×70×75 |
| Габаритные размеры, мм (с преобразователем, без фильтра), не более | 60×70×150 |
| Масса без преобразователя, кг, не более | 1 |
| Нижний предел возможного диапазона измерений температуры точки росы/инея преобразователя, установленного в пробоотборное устройство, °С | |
| ПДВ-1-10МПа-А, ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А | от -100 |
| ПДВ-1-Б, ПДВ-1-М-Б | от -60(2) |
| Совместимые преобразователи | |
| ПДВ-1-10МПа-А | ДТР-1-С, ДТР-1-СМ, ДТР-2-С, ДТР-2-СМ, ДТР-4-С, ДТР-4-СМ, ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В, ДВ2ТС-1Т-4П-В, ДВ2ТСМ-1Т-4П-В, ДТР-СМ |
| ПДВ-1-1МПа-Б | ДТР-1-С, ДТР-1-СМ, ДТР-4-С, ДТР-4-СМ, ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В, ДВ2ТС-1Т-4П-В, ДВ2ТСМ-1Т-4П-В |
| ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А | ДТР-1-С-М, ДТР-1-СМ-М, ДТР-3-СМ-М, ДТР-3-Т20-М |
| ПДВ-1-М-Б | ДТР-1-С-М, ДТР-1-СМ-М |
(1) - см. максимальное рабочее давление для преобразователя влажности;
(2) - от -70°С при использовании трубки из фторопласта, необходимо указать при заказе.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Пробоотборное устройство ПДВ-1 | 1 |
| 2 | Кольцо уплотнительное фторопластовое 23×17×2 (для резьбы М24×1) или 20,5×15×1,5 (для резьбы М20×1,5) | 1 |
| 3 | Трубка из нержавеющей стали 3×0.5mm - 2 шт. по 1 метру, штуцер Hy-Lok CMC-3M-2R - 4 шт. (два установлены в ПДВ) | 1 |
| 4 | Трубка полиэтиленовая CAMOZZI TPE 6/4 - 2 шт. по 1 метру, фитинг CAMOZZI 1511 6/4-1/8 - 4 шт. (два установлены в ПДВ) | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Упаковка | 1 |
Габаритный чертеж ПДВ-1-М-30МПа-А

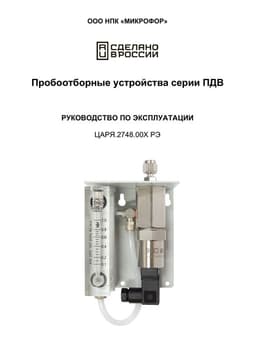

Руководство по эксплуатации на пробоотборные устройства ПДВ
Чертеж для изготовления камеры проточной М20х1,5
Чертеж для изготовления кольца уплотнительного для М20х1,5Описание
