Прибор диагностики свай ПДС-МГ4 (Cейсмостанция малоканальная)
Код товара: 569
Цена по запросу
Прибор ПДС-МГ4 предназначен для контроля свай сейсмоаккустическим методом в соответствии с ГОСТ Р 72171-2025 "Сваи. Сейсмоакустические методы контроля сплошности бетона и длины свай". Прибор позволяет определять глубину забивки свай и локализацию дефектов свае (деформацию профиля поперечного сечения сваи, трещины), забитой в различные грунты. Прибор может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.
Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

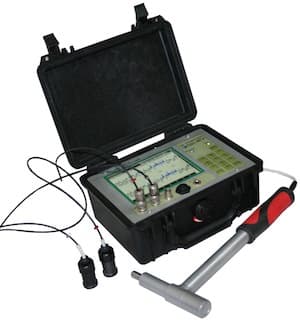

Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.
Прибор ПДС-МГ4 используется так же при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.
| Наименование характеристик | ПДС-МГ4 |
| Количество измерительных каналов | 2 |
| Рабочая полоса частот, Гц | 10 - 8000 |
| Частота дискретизации, кГц | 62,5 |
| Число отсчетов при измерении | 2048 - 16384 |
| Динамический диапазон, дБ | от 0 до 60 |
| Регулируемый усилитель, дБ | от 0 до 26 |
| Габаритные размеры, мм | 240×200×110 |
| Масса прибор, кг, не более | 3 |
| Комплектация и цена | Базовый комплект поставки | Доп. комплектация 1 (диагностика свай) | Доп. комплектация 2 (диагностика свай и сейсморазведка) | Доп. комплектация 3 (режим «Сейсмо» сейсморазведка 2D) | Доп. комплектация 4 (режим «Сейсмо» вибрация) |
| Блок электронный ПДС-МГ4 | 1 | 1 | 1 | 1 | 1 |
| Сейсмоприемник | 1 | 1 | 2 | 2 | 2 |
| Молоток ударный | 1 | 1 | 1 | 1 | 1 |
| Молоток с датчиком силы | 1 | 1 | 1 | 1 | |
| Приспособления для крепления сейсмоприемников на грунт | 1 | ||||
| Темпер с массой падающего груза 5 кг | 1 | ||||
| Темпер с массой падающего груза 10 кг | 1 | ||||
| Геофон GS-ONE 4,5 Гц (вертикальный) | 2 | ||||
| Геофон GS-ONE 4,5 Гц (горизонтальный) | 2 | ||||
| Кабель удлинитель (30 м) | 1 | ||||
| Сейсмодатчик двухкоординатный СД-2D | 1 | ||||
| Вертикальный геофон ВС-04 | 1 | ||||
| Вибродатчик боковой ВД8Б | 1 | 1 | 1 | ||
| Кабель связи с ПК | 1 | 1 | 1 | 1 | 1 |
| Программное обеспечение | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации. Паспорт | 1 | 1 | 1 | 1 | 1 |
| Упаковочный футляр | 1 | 1 | 1 | 1 | 1 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Cейсмоприемник | 1 |
| 3 | Молоток с демпфером | 1 |
| 4 | Кабель USB | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Упаковочный футляр | 1 |
| 8 | Руководство по эксплуатации | 1 |
Вибродатчик боковой ВД8Б Стройприбор
Цена по запросу
Код товара:798
Вертикальный геофон GS-ONE Стройприбор
Цена по запросу
Код товара:799
Горизонтальный геофон GS-ONE Стройприбор
Цена по запросу
Код товара:800
Сейсмоприемник ВС-04 Стройприбор
Цена по запросу
Код товара:901
Сейсмодатчик двухкоординатный CД-2D Стройприбор
Цена по запросу
Код товара:902

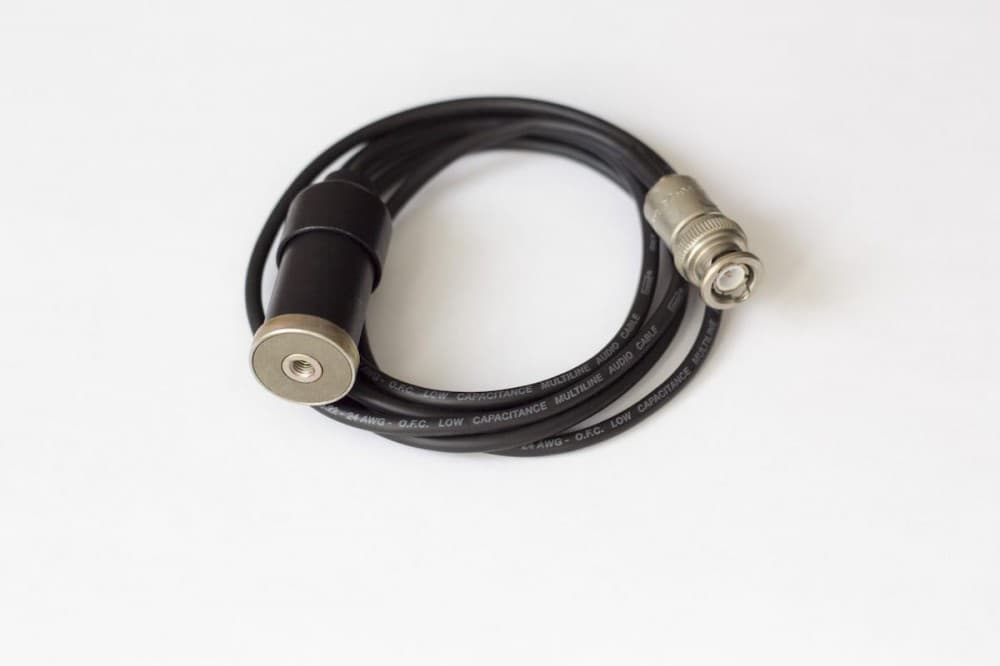

Сейсмоприемник Стройприбор
Цена по запросу
Код товара:903
Молоток с встроенным пьезодатчиком Стройприбор
Цена по запросу
Код товара:904

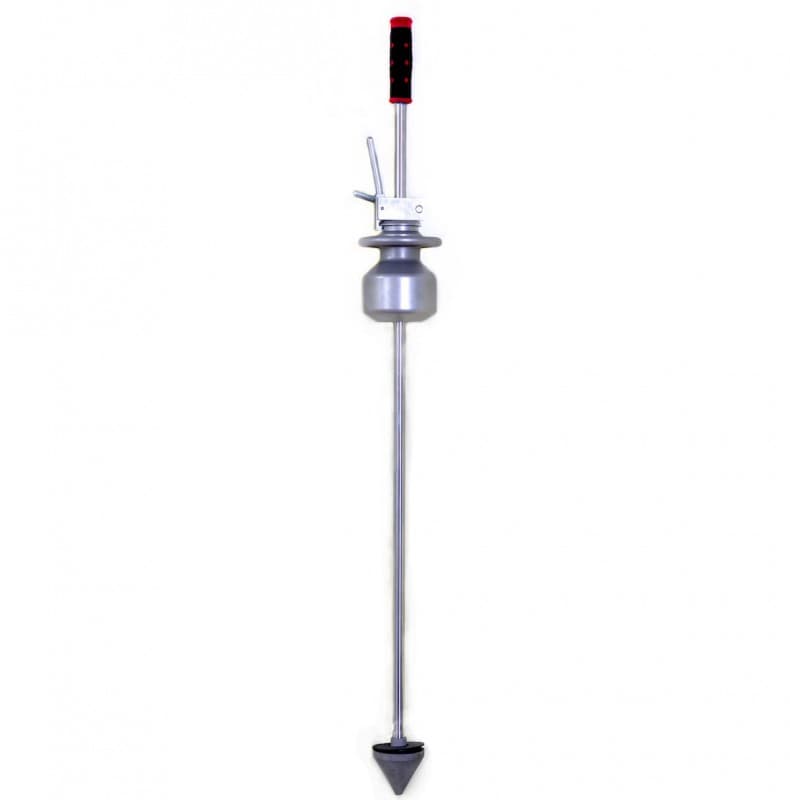

Темпер с массой 5 кг Стройприбор
Цена по запросу
Код товара:905
Темпер с массой 10 кг Стройприбор
Цена по запросу
Код товара:906

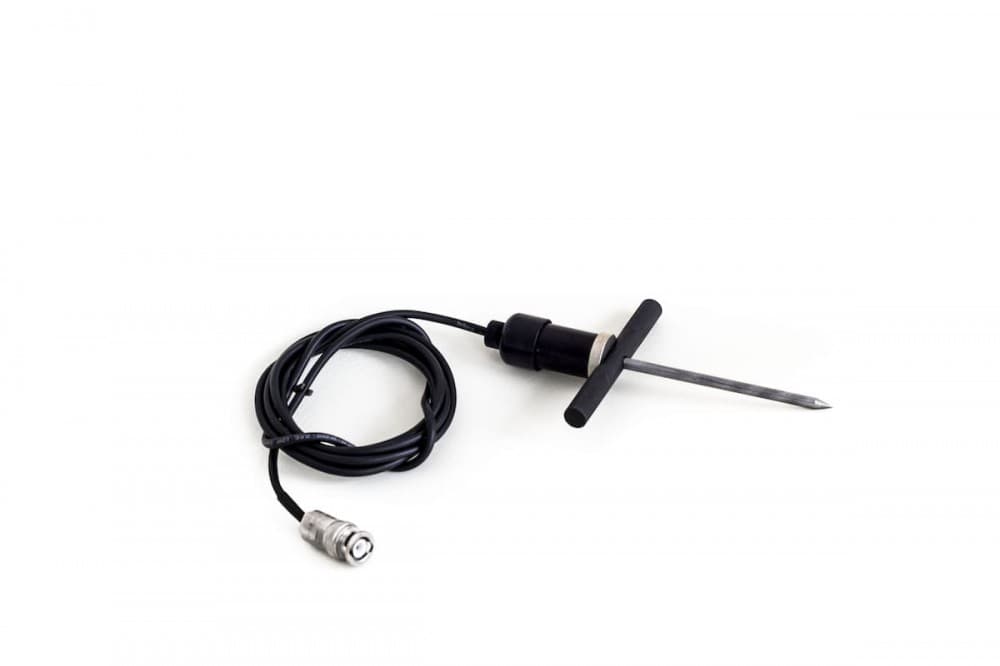

Приспособление для крепления сейсмоприемника Стройприбор
Цена по запросу
Код товара:907
Кабель удлинитель Стройприбор
Цена по запросу
Код товара:908

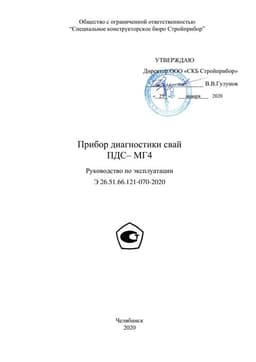

Руководство по эксплуатации (инструкция) ПДС-МГ4 (Сейсмостанции малоканальной)Описание
Прибор ПДС-МГ4 предназначен для контроля свай сейсмоаккустическим методом в соответствии с ГОСТ Р 72171-2025 "Сваи. Сейсмоакустические методы контроля сплошности бетона и длины свай". Прибор позволяет определять глубину забивки свай и локализацию дефектов свае (деформацию профиля поперечного сечения сваи, трещины), забитой в различные грунты. Прибор может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.
Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.
Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.
Прибор ПДС-МГ4 используется так же при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.
Характеристики
| Наименование характеристик | ПДС-МГ4 |
| Количество измерительных каналов | 2 |
| Рабочая полоса частот, Гц | 10 - 8000 |
| Частота дискретизации, кГц | 62,5 |
| Число отсчетов при измерении | 2048 - 16384 |
| Динамический диапазон, дБ | от 0 до 60 |
| Регулируемый усилитель, дБ | от 0 до 26 |
| Габаритные размеры, мм | 240×200×110 |
| Масса прибор, кг, не более | 3 |
| Комплектация и цена | Базовый комплект поставки | Доп. комплектация 1 (диагностика свай) | Доп. комплектация 2 (диагностика свай и сейсморазведка) | Доп. комплектация 3 (режим «Сейсмо» сейсморазведка 2D) | Доп. комплектация 4 (режим «Сейсмо» вибрация) |
| Блок электронный ПДС-МГ4 | 1 | 1 | 1 | 1 | 1 |
| Сейсмоприемник | 1 | 1 | 2 | 2 | 2 |
| Молоток ударный | 1 | 1 | 1 | 1 | 1 |
| Молоток с датчиком силы | 1 | 1 | 1 | 1 | |
| Приспособления для крепления сейсмоприемников на грунт | 1 | ||||
| Темпер с массой падающего груза 5 кг | 1 | ||||
| Темпер с массой падающего груза 10 кг | 1 | ||||
| Геофон GS-ONE 4,5 Гц (вертикальный) | 2 | ||||
| Геофон GS-ONE 4,5 Гц (горизонтальный) | 2 | ||||
| Кабель удлинитель (30 м) | 1 | ||||
| Сейсмодатчик двухкоординатный СД-2D | 1 | ||||
| Вертикальный геофон ВС-04 | 1 | ||||
| Вибродатчик боковой ВД8Б | 1 | 1 | 1 | ||
| Кабель связи с ПК | 1 | 1 | 1 | 1 | 1 |
| Программное обеспечение | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации. Паспорт | 1 | 1 | 1 | 1 | 1 |
| Упаковочный футляр | 1 | 1 | 1 | 1 | 1 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Cейсмоприемник | 1 |
| 3 | Молоток с демпфером | 1 |
| 4 | Кабель USB | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Упаковочный футляр | 1 |
| 8 | Руководство по эксплуатации | 1 |
