Прессы испытательные гидравлические малогабаритные на 50, 100, 500, 1000, 1500, 2000кН ПГМ-50МГ4, ПГМ-100МГ4, ПГМ-500МГ4, ПГМ-1000МГ4, ПГМ-1500МГ4 и ПГМ-2000МГ4
Код товара: 597
Цена по запросу
Испытательные прессы ПГМ-МГ4 предназначены для испытания образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом и тензометрическим силоизмерителем. Отличительной особенностью прессов ПГМ-МГ4 являются малые габариты и масса, малошумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства. Микропроцессорное управление процессом нагружения, обеспечивает автоматическое поддержание скоростей нагружения в МПа/с, кН/с и мм/мин (в зависимости от метода испытаний), фиксацию разрушающей нагрузки и вычисление прочности с учетом масштабного коэффициента.
Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме с пульта управления.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.
Прессы малогабаритные ПГМ-100МГ4 и ПГМ-100МГ4А предназначены для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб, асфальтобетонных образцов на сжатие, раскол и изгиб. Пресс ПГМ-100МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания асфальтобетонных образцов на сдвиг, одноосное сжатие и раcтяжение при изгибе при скоростях нагружения 3; 10; 50 и 50,8 мм/мин, в том числе по ГОСТ Р 58406.8, ГОСТ Р 58401.18 и ГОСТ Р 58406.6, а также возможность формования образцов Ø 25,2 мм и Ø 50,5 мм по ГОСТ 30491 (ГОСТ 32707, ГОСТ 52129). В прессе предусмотрена возможность производить нагружение (прессование) как под стандартным (предусмотренным ГОСТ), так и под произвольным давлением (по выбору пользователя) в пределах от 7 до 40 МПа с шагом 0,1 МПа.
Прессы ПГМ-500МГ4 и ПГМ-500МГ4А предназначены для испытания бетонных образцов на сжатие, кирпича на изгиб и сжатие (половинок), асфальтобетона на сжатие.
Пресс ПГМ-500МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания щебня и пропантов на дробимость, формование асфальтобетонных образцов в одиночных формах, в том числе по ГОСТ 30491, 32707 и 52129, при этом обеспечивается прессование под давлением 7, 10, 20, 30 и 40 МПа и выдержка под давлением в течение (3 ± 0,1) мин.
Прессы ПГМ-1000МГ4, ПГМ-1500МГ4 и ПГМ-2000МГ4 предназначены для испытания бетонных образцов и кирпича на изгиб и сжатие.
Прессы ПГМ-1500МГ4 и ПГМ-2000МГ4 имеют пределы нагружения 1500 кН и 2000 кН соответственно, увеличенную высоту рабочего пространства, дополнительно обеспечивают испытания шлакоблока.
| Наименование характеристик | ПГМ-50МГ4 | ПГМ-100МГ4 | ПГМ-100МГ4А | ПГМ-500МГ4 | ПГМ-500МГ4А | ПГМ-1000МГ4 | ПГМ-1500МГ4 | ПГМ-2000МГ4 | |
| Диапазон нагрузок, кН | 1...50 (0,1...5 тонн) | 1...100 (0,1...10 тонн) | 1...100 (0,1...10 тонн) | 5…500 (0,5...50 тонн) | 5…500 (0,5...50 тонн) | 10…1000 (1...100 тонн) | 15…1500 (1,5...150 тонн) | 50…2000 (5...200 тонн) | |
| Погрешность измерения нагрузки, % | от 1 до 5% НПИ-±3%; свыше 5 до 100% НПИ-±1% | ||||||||
| Цена младшего разряда дисплея, кН/МПа | 0,005/0,005 | 0,01/0,01 | 0,01/0,01 | 0,1/0,01 | 0,1/0,01 | 0,1/0,01 | 0,1/0,01 | 0,1/0,01 | |
| Высота рабочего пространства между плитами пресса, мм | 180 | 180 | 240 | 335 | 260 | 300 | 310 | ||
| Ход винтовой подачи, мм | 110 | 110 | 170 | 230 | 145 | 170 | 210 | ||
| Размер рабочего пространства в плане, мм | 137х137 | 207x207 | 210x210 | 300x300 | |||||
| Ход поршня рабочего цилиндра, мм | 10 | 23 | 10 | 50 | 10 | 10 | 23 | ||
| Размер опорных плит, мм, не менее | 110х110 | Ø 216 | 210х210 | Ø 286 | |||||
| Диапазон скорости перемещения плиты | мм/мин | 3±0,3 | 3±0,3 | 3±0,3 | 3±0,3 | – | – | ||
| – | 10±1,0 | – | – | – | – | ||||
| – | 50±1,0 | – | – | – | – | ||||
| Диапазон поддержания скорости нагружения | кН/с | 0,05±0,01 | – | – | |||||
| 2,4±0,2 | – | – | 1,5±0,1 | – | – | ||||
| МПа/с | 0,6±0,4 | ||||||||
| 1±0,5 | 0,4±0,2 | ||||||||
| 2±0,5 | – | – | |||||||
| – | – | 0,2±0,1 | – | ||||||
| – | – | – | 5±1,0 | – | – | ||||
| Объем памяти архива, значений | 999 | ||||||||
| Параметры питания | 220В/50Гц | ||||||||
| Потребляемая мощность, Вт, не более | 220 | 220 | 300 | 300 | 300 | 320 | 370 | ||
| Габаритные размеры, мм | 326х463х832 | 320х445х800 | 320х445х945 | 410х445х845 | 410х445х905 | 470х480х1230 | |||
| Габаритные размеры в упаковке, ДхГхВ, мм | 500х450х840 | 700х600х1010 | 700х600х1150 | 700х600х1080 | 700х600х1200 | 1200х800х1700 | |||
| Масса, кг, не более | 74 | 199 | 214 | 270 | 388 | 500 | |||
| Масса в упаковке, кг, не более | 91 | 226 | 245 | 295 | 415 | 553 | |||
| Испытуемый материал | Виды испытаний | ||||||||
Бетон | тяжелый и легкий | изгиб (призм) сжатие | изгиб (призм) сжатие | изгиб (призм) сжатие | изгиб (призм) сжатие | сжатие | сжатие | ||
| ячеистый | сжатие | сжатие | – | – | – | – | |||
| Раствор | сжатие | сжатие | сжатие | сжатие | – | – | |||
| Цемент | изгиб сжатие | изгиб сжатие | сжатие | сжатие | – | – | |||
| Гипс | изгиб сжатие | изгиб сжатие | – | – | – | – | |||
| Кирпич | изгиб | изгиб | изгиб сжатие (1/2) | изгиб сжатие (1/2) | изгиб сжатие | сжатие | |||
| Шлакоблок | – | – | – | – | – | сжатие | |||
| Асфальтобетон | сжатие, изгиб | сжатие, раскол, изгиб, сдвиг, одноосное сжатие | сжатие | сжатие, прессование | – | – | |||
| Щебень | – | – | – | дробимость | – | – | |||
| Пропанты | – | – | – | дробимость | – | – | |||
| ПГМ-50МГ4 | ПГМ-100МГ4 | ПГМ-100МГ4А | ПГМ-500МГ4 | ПГМ-500МГ4А | ПГМ-1000МГ4 | ПГМ-1500МГ4 | ПГМ-2000МГ4 | ||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Пресс | 1 |
| 2 | Пульт управления | 1 |
| 3 | Упаковочная тара | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Кабель связи с ПК | 1 |
| 6 | Кабель сетевой | 1 |
| 7 | Емкость с маслом | 1 |
Приспособление ИББ-03 для испытания бетонных образцов на растяжение при изгибе Стройприбор
Цена по запросу
Код товара:749

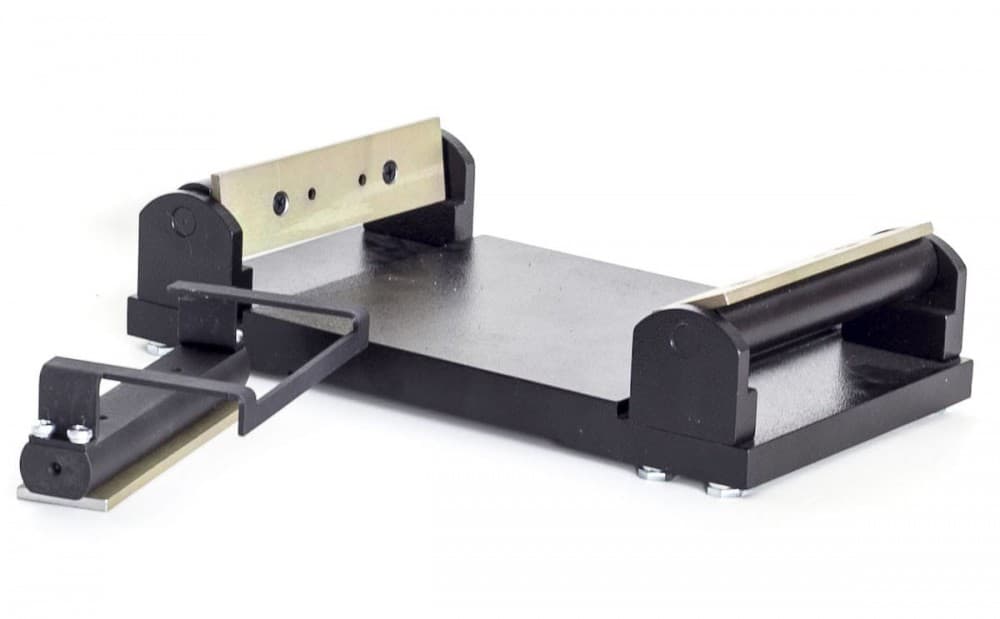

Приспособление ИК-05 для испытания кирпича на изгиб по ГОСТ 8462 Стройприбор
Цена по запросу
Код товара:750

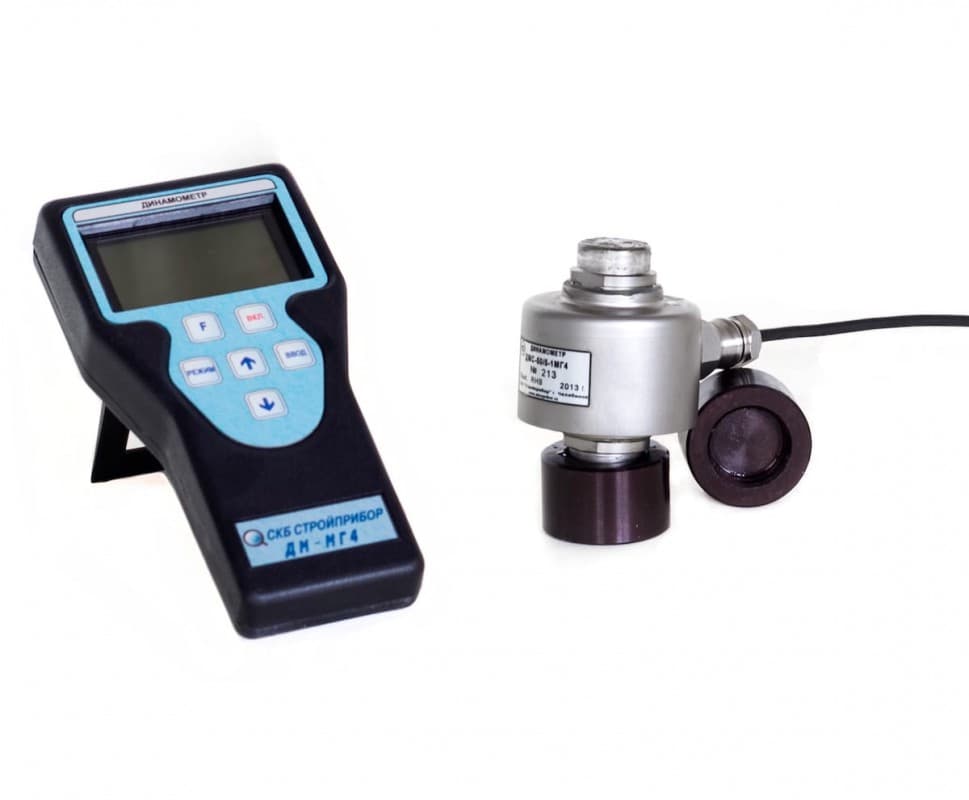

Электронный динамометр сжатия ДМС-50/Т-1МГ4 Стройприбор
Цена по запросу
Код товара:751

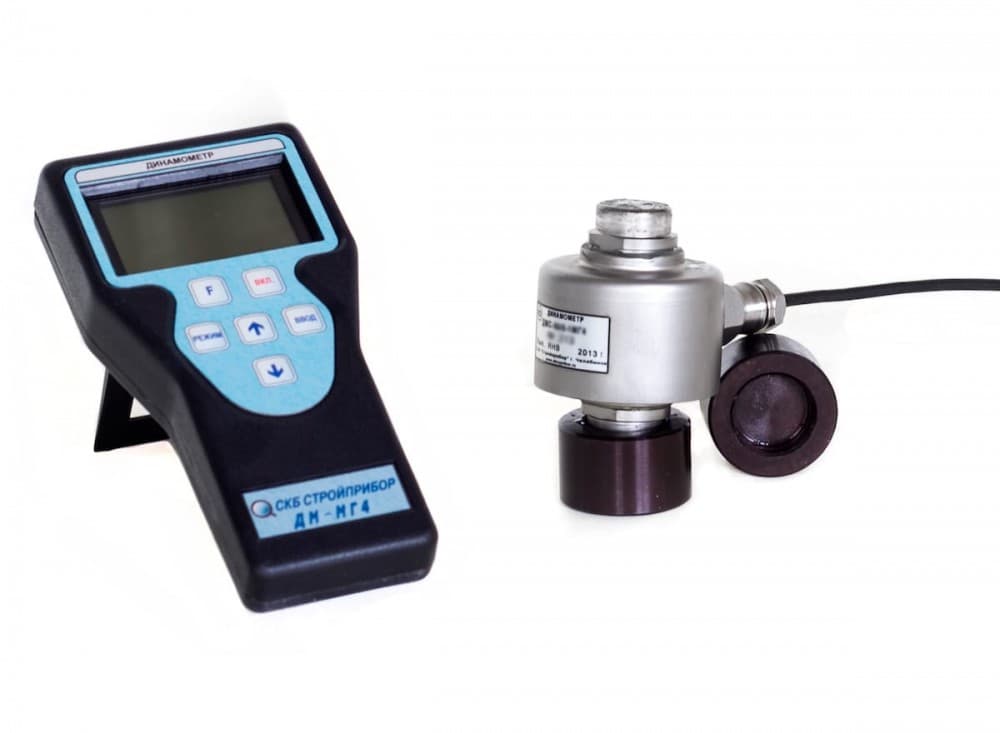

Электронный динамометр сжатия ДМС-100/Т-1МГ4 Стройприбор
Цена по запросу
Код товара:752
Приспособление ИББ-01 для испытания на изгиб для гипсовых и цементных балок Стройприбор
Цена по запросу
Код товара:748

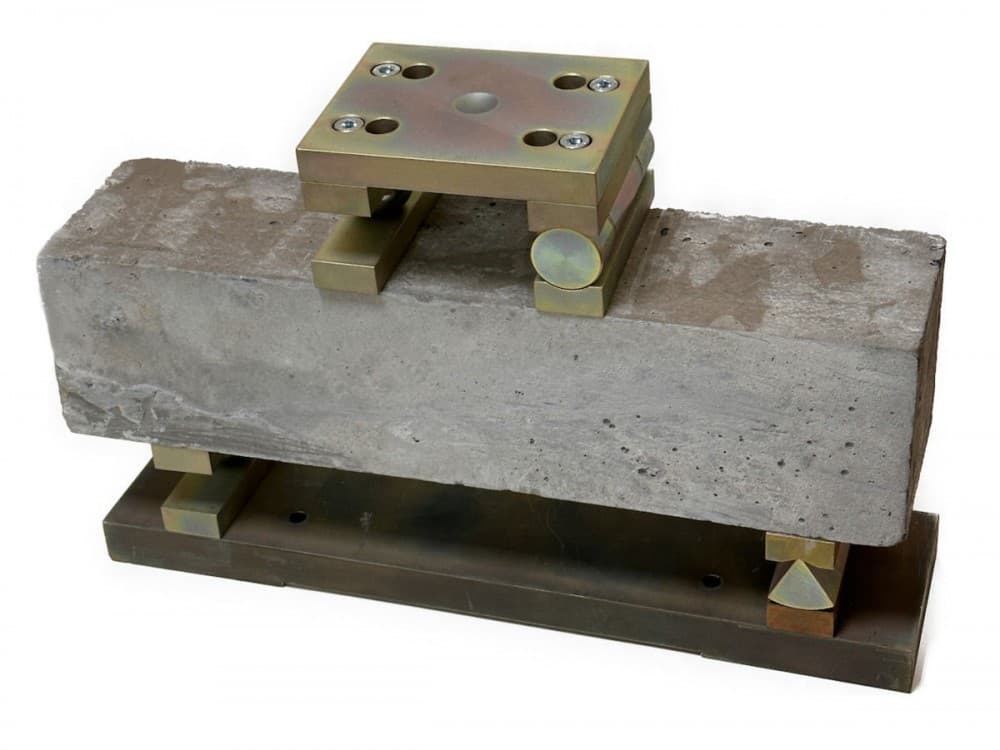

Приспособление ИББ-04М для испытания бетонных образцов на растяжение при изгибе Стройприбор
Цена по запросу
Код товара:753

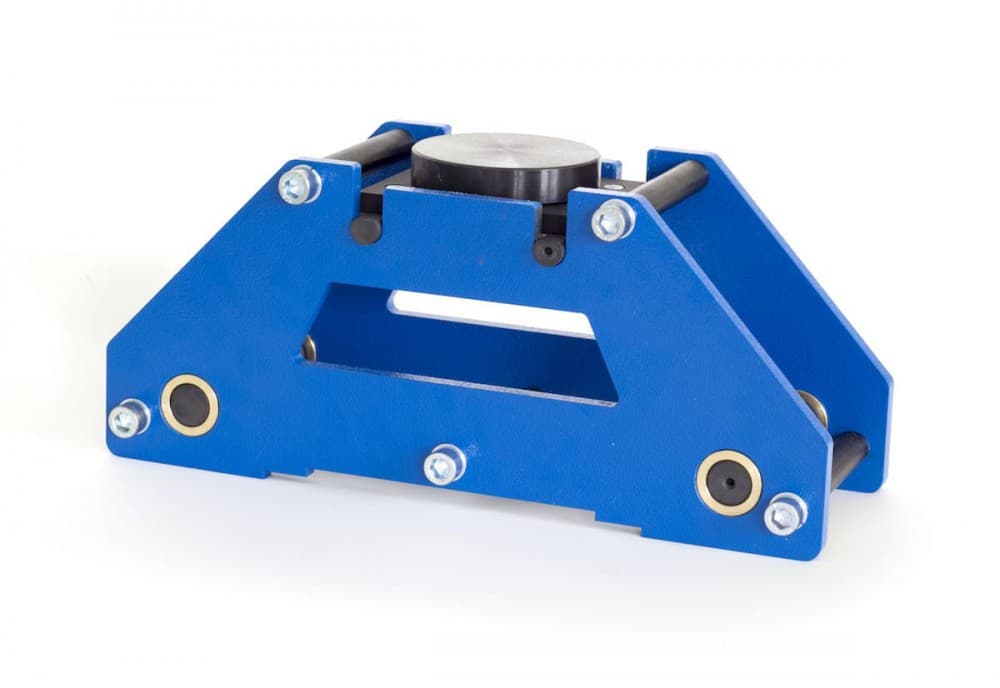

Приспособление ИББ-04 для испытания бетонных образцов на растяжение при изгибе Стройприбор
Цена по запросу
Код товара:754

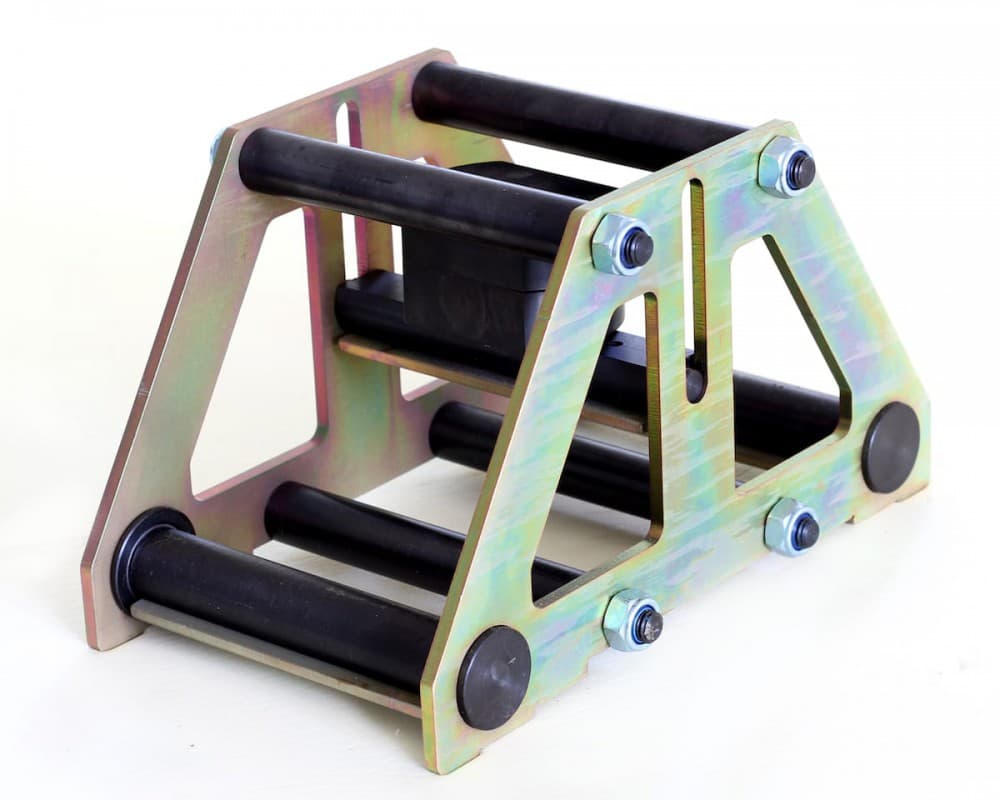

Приспособление ИК-04 для испытания кирпича на изгиб по ГОСТ 8462 Стройприбор
Цена по запросу
Код товара:755

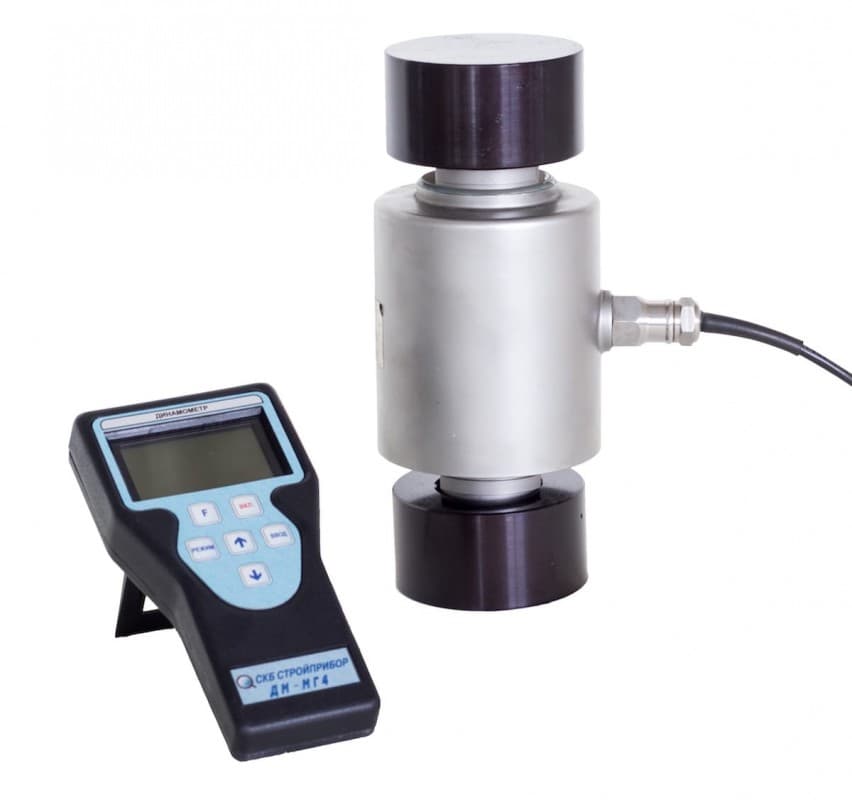

Электронный динамометр сжатия ДМС-500/Т-1МГ4 Стройприбор
Цена по запросу
Код товара:756

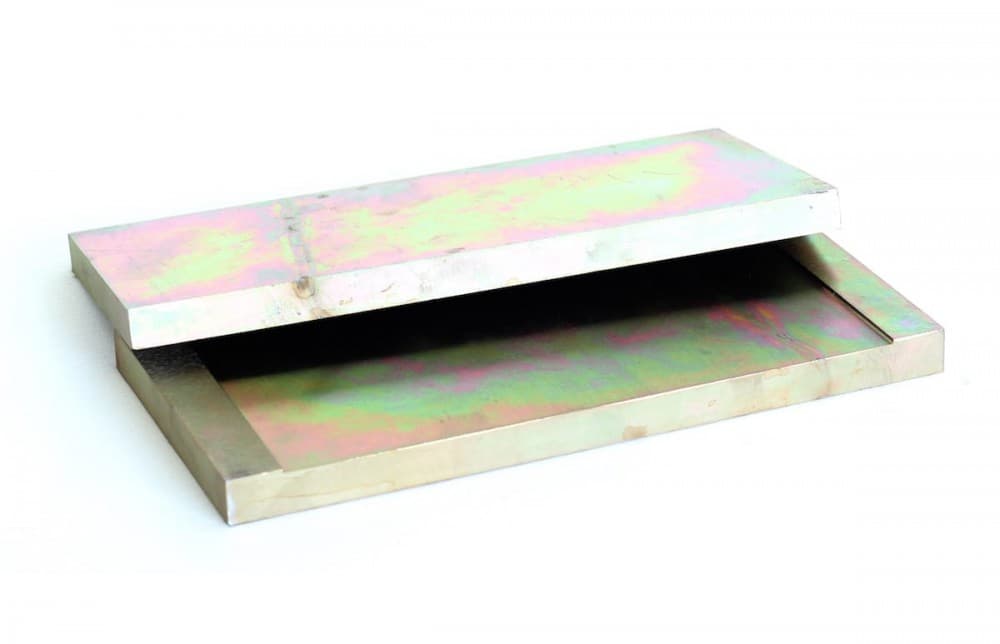

Комплект плит ПК-1000 для испытания кирпича на сжатие Стройприбор
Цена по запросу
Код товара:757
Комплект плит ПШ-1500, ПШ-2000 для испытания шлакоблока на сжатие Стройприбор
Цена по запросу
Код товара:758
Руководство по эксплуатации (инструкция) ПГМ-100МГ4
Руководство по эксплуатации (инструкция) ПГМ-50МГ4

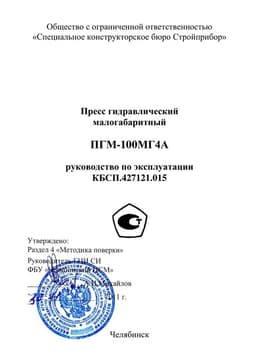

Руководство по эксплуатации (инструкция) ПГМ-100МГ4А
Руководство по эксплуатации (инструкция) ПГМ-500МГ4

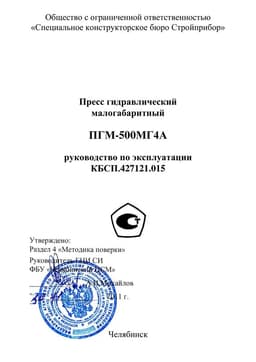

Руководство по эксплуатации (инструкция) ПГМ-500МГ4А
Руководство по эксплуатации (инструкция) ПГМ-1000МГ4
Руководство по эксплуатации (инструкция) ПГМ-1500МГ4

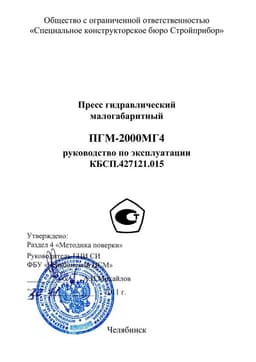

Руководство по эксплуатации (инструкция) ПГМ-2000МГ4Описание
