Преобразователи влажности и температуры ДВ2ТС(М)‑6Т‑1П‑Г
Код товара: 1737
Цена по запросу
Основные особенности:
- работа зонда измерения относительной влажности и температуры при повышенной температуре до +125 °С.
- рассчитывает температуру точки росы/инея;
- для ДВ2ТС-6Т-1П-Г:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДВ2ТСМ-6Т-1П-Г:
- подключение к блокам индикации ИВА-6Б2, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-6Т-1П-Г одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-6Т-1П-Г).
Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля длиной 1,5 м, соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем.
| Диапазон измерений относительной влажности, % | 0...98 |
| Диапазон измерения температуры | 0...+125 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%* | ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С от 23°С | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от 0 до +60°С | ±0,3 |
| в диапазоне от +60 до +125°С | ±0,7 |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Скорость обмена данными для ДВ2ТС-6Т-1П-Г, бод | 19200 |
| Напряжение питания преобразователя, В | 7...15 |
| Потребляемый ток без электрической нагрузки на выходе, мА | не более 25 |
| Рабочие условия применения: | |
| температура, °С | |
| корпуса преобразователя | 0...+60 |
| зонда | 0...+125 |
| Габаритные размеры, мм | |
| корпуса преобразователя, мм | 35×85×105 |
| выносного зонда, мм | ø12×107 |
| Длина соединительного кабеля между выносным зондом и корпусом, м, не менее | 1,5 |
| Масса преобразователя, кг | не более 0,3 |
| Межповерочный интервал, мес | 12 |
* - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь влажности и температуры ДВ2ТСМ-6Т-1П-Г или ДВ2ТС-6Т-1П-Г | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Свидетельство о поверке на бумажном носителе | 1 |
| 4 | Упаковка | 1 |

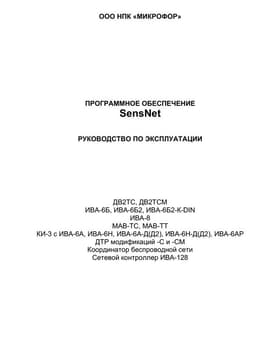

Руководство по эксплуатации на ПО SensNet

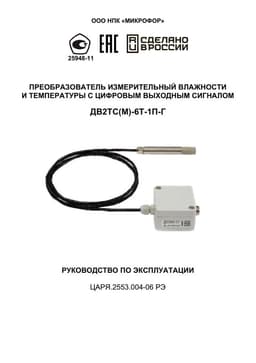

Руководство по эксплуатации на ДВ2ТС(М)-6Т-1П-Г

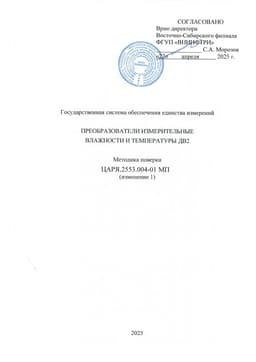

Методика поверки на Преобразователи ДВ2Описание
Основные особенности:
- работа зонда измерения относительной влажности и температуры при повышенной температуре до +125 °С.
- рассчитывает температуру точки росы/инея;
- для ДВ2ТС-6Т-1П-Г:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДВ2ТСМ-6Т-1П-Г:
- подключение к блокам индикации ИВА-6Б2, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-6Т-1П-Г одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-6Т-1П-Г).
Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля длиной 1,5 м, соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем.
Характеристики
| Диапазон измерений относительной влажности, % | 0...98 |
| Диапазон измерения температуры | 0...+125 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%* | ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С от 23°С | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от 0 до +60°С | ±0,3 |
| в диапазоне от +60 до +125°С | ±0,7 |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Скорость обмена данными для ДВ2ТС-6Т-1П-Г, бод | 19200 |
| Напряжение питания преобразователя, В | 7...15 |
| Потребляемый ток без электрической нагрузки на выходе, мА | не более 25 |
| Рабочие условия применения: | |
| температура, °С | |
| корпуса преобразователя | 0...+60 |
| зонда | 0...+125 |
| Габаритные размеры, мм | |
| корпуса преобразователя, мм | 35×85×105 |
| выносного зонда, мм | ø12×107 |
| Длина соединительного кабеля между выносным зондом и корпусом, м, не менее | 1,5 |
| Масса преобразователя, кг | не более 0,3 |
| Межповерочный интервал, мес | 12 |
* - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь влажности и температуры ДВ2ТСМ-6Т-1П-Г или ДВ2ТС-6Т-1П-Г | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Свидетельство о поверке на бумажном носителе | 1 |
| 4 | Упаковка | 1 |
Документы
Руководство по эксплуатации на ПО SensNetРуководство по эксплуатации на ДВ2ТС(М)-6Т-1П-ГМетодика поверки на Преобразователи ДВ2
