Преобразователи влажности и температуры ДВ2ТС(М)‑5Т‑5П‑АК (исполнение 3)
Код товара: 1734
Цена по запросу
Основные особенности:
- защита от переувлажнения позволяет длительно работать при высокой влажности;
- оснащен защитным экраном для установки на улице (исполнение 3);
- рассчитывает температуру точки росы/инея;
- для ДВ2ТС-5Т-5П-АК:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДВ2ТСМ-5Т-5П-АК:
- для работы с блоками индикации термогигрометров ИВА-6Б2-К, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-5Т-5П-АК одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-5Т-5П-АК).
Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля, соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем. Сенсор влажности закрыт пористым колпачком из фторопласта для защиты от пыли и аэрозолей и стабилизации теплового режима сенсора. Оснащен защитным экраном предохраняет измерительный преобразователь от воздействия прямых солнечных лучей и атмосферных осадков.
Специальное покрытие устойчиво к воздействию окружающей среды и ультрафиолетовому излучению. Длина кабеля между измерительным блоком и выносными зондом влажности и термопреобразователем сопротивления - 0,4 м. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через влагозащищенный разъем. Преобразователь устанавливается на общий кронштейн с выносными зондами и крепится двумя винтами к кронштейну с экраном. Кронштейн с защитным экраном устанавливается на вертикальной трубе или стене. При техническом обслуживании преобразователь легко отделяется от экрана.
Преобразователь имеет защиту от переувлажнения - сенсор влажности совмещен с платиновым термопреобразователем сопротивления, измеряющим температуру сенсора. При высокой влажности микроконтроллер увеличивает измерительный ток через платиновый термопреобразователь сопротивления, что приводит к повышению температуры сенсора влажности. В результате этого относительная влажность воздуха в точке измерения не превышает 80-85%, что предотвращает дрейф характеристик сенсора при длительном воздействии высокой влажности. Температура воздуха измеряется отдельным выносным платиновым термопреобразователем сопротивления. Микроконтроллер на основе значений температуры сенсора и измеренной им относительной влажности рассчитывает парциальное давление водяного пара и, затем, на основе известных значений парциального давления и температуры анализируемого воздуха, рассчитывает его относительную влажность.
При совместном подключении ДВ2ТСМ-5Т-5П-АК с преобразователями температуры ДВ2ТСМ-5Т-АК к блокам индикации ИВА-6Б2-К, ИВА-6Б2-К-DIN или к компьютеру (через преобразователь интерфейса ПИ-1СМ) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
При совместном подключении ДВ2ТС-5Т-5П-АК с преобразователями температуры ДВ2ТС-5Т-АК или модулями аналогового ввода МАВ-ТС100 к контроллеру ИВА-128 или к компьютеру (через преобразователь интерфейса ПИ-1С) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТС-5Т-АК и МАВ-ТС100 по их показаниям температуры и показаниям ДВ2ТС-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
Внимание!
Не допускается отключать питание термогигрометра при эксплуатации измерительного преобразователя влажности и температуры при относительной влажности выше 85 %! При этом не работает подогрев сенсора влажности и его градуировочная характеристика при длительном нахождении во влажной среде, особенно при повышенной температуре, может изменяться.
Внимание!
Запрещается эксплуатация преобразователя без защитного фторопластового колпачка, либо если он поврежден
| Диапазон измерений относительной влажности, % | 0...100 |
| Диапазон измерений температуры, °С | -40...+60 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности, % | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С) | ±(0,002+0,0002П**) |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от -40 до 0°С, °С | ±(0,2+0,01|T*|) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с, мин | |
| по относительной влажности | 1 |
| по температуре | 1 |
| Габаритные размеры, мм, не более: | 240×100×240 |
| Масса преобразователя, кг, не более: | 1,0 |
| Скорость обмена данными для ДВ2ТС-5Т-5П-АК, бод | 19200 |
| Питание, В | 7...15 |
| Потребляемый ток, мА, не более | 20 |
| Межповерочный интервал, мес | 12 |
* - Т – измеренное значение температуры, °С
** - П – измеренное значение относительной влажности, %
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь влажности и температуры ДВ2ТСМ-5Т-5П-АК или ДВ2ТС-5Т-5П-АК (исполнение 3) | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Свидетельство о поверке на бумажном носителе | 1 |
| 4 | Упаковка | 1 |
Руководство по эксплуатации на ПО SensNet

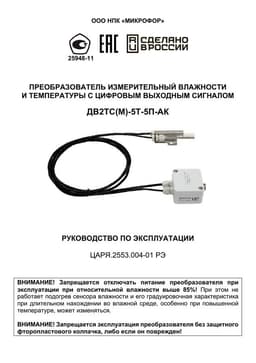

Руководство по эксплуатации на ДВ2ТС(М)-5Т-5П-АК

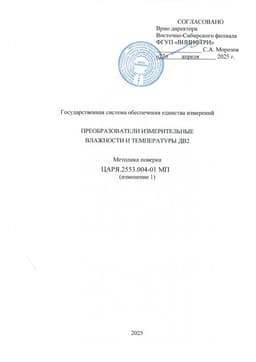

Методика поверки на Преобразователи ДВ2Описание
Основные особенности:
- защита от переувлажнения позволяет длительно работать при высокой влажности;
- оснащен защитным экраном для установки на улице (исполнение 3);
- рассчитывает температуру точки росы/инея;
- для ДВ2ТС-5Т-5П-АК:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДВ2ТСМ-5Т-5П-АК:
- для работы с блоками индикации термогигрометров ИВА-6Б2-К, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-5Т-5П-АК одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-5Т-5П-АК).
Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля, соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем. Сенсор влажности закрыт пористым колпачком из фторопласта для защиты от пыли и аэрозолей и стабилизации теплового режима сенсора. Оснащен защитным экраном предохраняет измерительный преобразователь от воздействия прямых солнечных лучей и атмосферных осадков.
Специальное покрытие устойчиво к воздействию окружающей среды и ультрафиолетовому излучению. Длина кабеля между измерительным блоком и выносными зондом влажности и термопреобразователем сопротивления - 0,4 м. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через влагозащищенный разъем. Преобразователь устанавливается на общий кронштейн с выносными зондами и крепится двумя винтами к кронштейну с экраном. Кронштейн с защитным экраном устанавливается на вертикальной трубе или стене. При техническом обслуживании преобразователь легко отделяется от экрана.
Преобразователь имеет защиту от переувлажнения - сенсор влажности совмещен с платиновым термопреобразователем сопротивления, измеряющим температуру сенсора. При высокой влажности микроконтроллер увеличивает измерительный ток через платиновый термопреобразователь сопротивления, что приводит к повышению температуры сенсора влажности. В результате этого относительная влажность воздуха в точке измерения не превышает 80-85%, что предотвращает дрейф характеристик сенсора при длительном воздействии высокой влажности. Температура воздуха измеряется отдельным выносным платиновым термопреобразователем сопротивления. Микроконтроллер на основе значений температуры сенсора и измеренной им относительной влажности рассчитывает парциальное давление водяного пара и, затем, на основе известных значений парциального давления и температуры анализируемого воздуха, рассчитывает его относительную влажность.
При совместном подключении ДВ2ТСМ-5Т-5П-АК с преобразователями температуры ДВ2ТСМ-5Т-АК к блокам индикации ИВА-6Б2-К, ИВА-6Б2-К-DIN или к компьютеру (через преобразователь интерфейса ПИ-1СМ) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
При совместном подключении ДВ2ТС-5Т-5П-АК с преобразователями температуры ДВ2ТС-5Т-АК или модулями аналогового ввода МАВ-ТС100 к контроллеру ИВА-128 или к компьютеру (через преобразователь интерфейса ПИ-1С) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТС-5Т-АК и МАВ-ТС100 по их показаниям температуры и показаниям ДВ2ТС-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
Внимание!
Не допускается отключать питание термогигрометра при эксплуатации измерительного преобразователя влажности и температуры при относительной влажности выше 85 %! При этом не работает подогрев сенсора влажности и его градуировочная характеристика при длительном нахождении во влажной среде, особенно при повышенной температуре, может изменяться.
Внимание!
Запрещается эксплуатация преобразователя без защитного фторопластового колпачка, либо если он поврежден
Характеристики
| Диапазон измерений относительной влажности, % | 0...100 |
| Диапазон измерений температуры, °С | -40...+60 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности, % | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С) | ±(0,002+0,0002П**) |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от -40 до 0°С, °С | ±(0,2+0,01|T*|) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с, мин | |
| по относительной влажности | 1 |
| по температуре | 1 |
| Габаритные размеры, мм, не более: | 240×100×240 |
| Масса преобразователя, кг, не более: | 1,0 |
| Скорость обмена данными для ДВ2ТС-5Т-5П-АК, бод | 19200 |
| Питание, В | 7...15 |
| Потребляемый ток, мА, не более | 20 |
| Межповерочный интервал, мес | 12 |
* - Т – измеренное значение температуры, °С
** - П – измеренное значение относительной влажности, %
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь влажности и температуры ДВ2ТСМ-5Т-5П-АК или ДВ2ТС-5Т-5П-АК (исполнение 3) | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Свидетельство о поверке на бумажном носителе | 1 |
| 4 | Упаковка | 1 |
Документы
Руководство по эксплуатации на ПО SensNetРуководство по эксплуатации на ДВ2ТС(М)-5Т-5П-АКМетодика поверки на Преобразователи ДВ2
