Преобразователи влажности и температуры ДВ2ТС(М)‑5Т‑5П‑АК (исполнение 2)
Код товара: 1733
Цена по запросу
Основные особенности:
- защита от переувлажнения позволяет длительно работать при высокой влажности;
- для размещения на кронштейне в климатической камере, воздуховоде системы вентиляции и т.п. (исполнение 2);
- рассчитывает температуру точки росы/инея;
- для ДВ2ТС-5Т-5П-АК:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДВ2ТСМ-5Т-5П-АК:
- для работы с блоками индикации термогигрометров ИВА-6Б2-К, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-5Т-5П-АК одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-5Т-5П-АК).
Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля, соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем. Длина кабеля между измерительным блоком и выносными зондом влажности и термопреобразователем сопротивления - 1,5 м. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется с помощью разъема на торце измерительного блока. Выносные зонды устанавливаются на кронштейне. Это удобно при установке выносных зондов внутри климатической камеры. При этом измерительный блок устанавливается вне климатической камеры. Сенсор влажности закрыт пористым колпачком из фторопласта для защиты от пыли и аэрозолей и стабилизации теплового режима сенсора.
Преобразователь имеет защиту от переувлажнения - сенсор влажности совмещен с платиновым термопреобразователем сопротивления, измеряющим температуру сенсора. При высокой влажности микроконтроллер увеличивает измерительный ток через платиновый термопреобразователь сопротивления, что приводит к повышению температуры сенсора влажности. В результате этого относительная влажность воздуха в точке измерения не превышает 80-85%, что предотвращает дрейф характеристик сенсора при длительном воздействии высокой влажности. Температура воздуха измеряется отдельным выносным платиновым термопреобразователем сопротивления. Микроконтроллер на основе значений температуры сенсора и измеренной им относительной влажности рассчитывает парциальное давление водяного пара и, затем, на основе известных значений парциального давления и температуры анализируемого воздуха, рассчитывает его относительную влажность.При совместном подключении ДВ2ТСМ-5Т-5П-АК с преобразователями температуры ДВ2ТСМ-5Т-АК к блокам индикации ИВА-6Б2-К, ИВА-6Б2-К-DIN или к компьютеру (через преобразователь интерфейса ПИ-1СМ) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
При совместном подключении ДВ2ТС-5Т-5П-АК с преобразователями температуры ДВ2ТС-5Т-АК или модулями аналогового ввода МАВ-ТС100 к контроллеру ИВА-128 или к компьютеру (через преобразователь интерфейса ПИ-1С) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТС-5Т-АК и МАВ-ТС100 по их показаниям температуры и показаниям ДВ2ТС-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
Внимание!
Не допускается отключать питание термогигрометра при эксплуатации измерительного преобразователя влажности и температуры при относительной влажности выше 85 %! При этом не работает подогрев сенсора влажности и его градуировочная характеристика при длительном нахождении во влажной среде, особенно при повышенной температуре, может изменяться.
Внимание!
Запрещается эксплуатация преобразователя без защитного фторопластового колпачка, либо если он поврежден!
| Диапазон измерений относительной влажности, % | 0...100 |
| Диапазон измерений температуры, °С | -40...+60 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности, % | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С) | ±(0,002+0,0002П**) |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от -40 до 0°С, °С | ±(0,2+0,01|T*|) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с, мин | |
| по относительной влажности | 1 |
| по температуре | 1 |
| Габаритные размеры, мм, не более: | |
| измерительного блока (исполнение 2, без учета кабеля) | 35×50×105 |
| выносного преобразователя влажности (без учета кабеля) | ø15×107 |
| выносного термопреобразователя сопротивления (без учета кабеля) | ø4×82 |
| Масса преобразователя, кг, не более: | 0,3 |
| Скорость обмена данными для ДВ2ТС-5Т-5П-АК, бод | 19200 |
| Питание, В | 7...15 |
| Потребляемый ток, мА, не более | 20 |
| Межповерочный интервал, мес | 12 |
* - Т – измеренное значение температуры, °С
** - П – измеренное значение относительной влажности, %
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь влажности и температуры ДВ2ТСМ-5Т-5П-АК или ДВ2ТС-5Т-5П-АК (исполнение 2) | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Свидетельство о поверке на бумажном носителе | 1 |
| 4 | Упаковка | 1 |
Руководство по эксплуатации на ПО SensNet

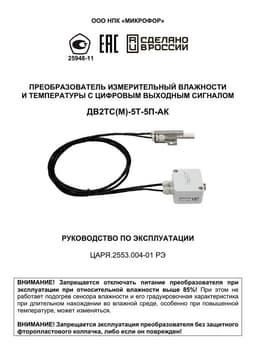

Руководство по эксплуатации на ДВ2ТС(М)-5Т-5П-АК

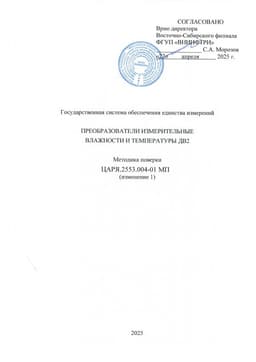

Методика поверки на Преобразователи ДВ2Описание
