Основные особенности:

подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
каналы измерения температуры, относительной влажности, массовой концентрации;
каналы индикации абсолютной влажности и молярной доли влаги, избыточного давления (при использовании с пробоотборным устройством ПДВ-8);
конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
рабочее давление погружной части до 15 МПа для описания типа 25948-11 (отдельный преобразователь, в том числе с блоком индикации ИВА-6) или до 2,5 МПа для описания типа 46434-11 (в составе термогигрометров ИВА-6);
для ДВ2ТС-1Т-4П-В:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей;
для ДВ2ТСМ-1Т-4П-В:
- подключение к блокам индикации ИВА-6Б2, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-1Т-4П-В одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-1Т-4П-В);
- возможность подключения к пробоотборному устройству ПДВ-8 с каналом индикации избыточного давления;
- при работе с блоками индикации ИВА-6Б2, ИВА-6Б2-К-DIN имеется возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки росы/инея к атмосферному давлению;
функция автокоррекции показаний (автокалибровки);
функция защиты от воздействия повышенной влажности;
метрологические характеристики преобразователя в диапазоне ниже 0°C нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее).

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

Автокоррекция показаний (автокалибровка) используется для устранения влияния дрейфа градуировочной характеристики на точность измерений ниже -10°С точки инея.
Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно:
1. фиксируются показания сенсоров температуры и влажности;
2. устанавливается новое значение температуры сенсоров около +60°С;
3. через определенное время фиксируются значения показаний температуры и влажности и выключается режим нагрева сенсоров;
4. рассчитывается и вводится сдвиг градуировочной характеристики.

Защита от воздействия повышенной влажности заключается в автоматическом подогреве сенсора влажности при относительной влажности выше 85% для устранения дрейфа градуировочной характеристики из-за переувлажнения сенсора.

Преобразователь ДВ2ТСМ-1Т-4П-В (измеряемые величины - относительная влажность, температура, температура точки росы/инея) является аналогом преобразователя ДТР-1-СМ (измеряемая величина - температура точки росы/инея).

Преобразователь ДВ2ТС-1Т-4П-В (измеряемые величины - относительная влажность, температура, температура точки росы/инея) является аналогом преобразователя ДТР-1-С (измеряемая величина - температура точки росы/инея).

Совместимость с пробоотборными устройствами приведена в разделе "Технические характеристики".

Диапазон измерений относительной влажности, %
в режиме защиты от переувлажнения	от 0 до 80
при выключенном режиме защиты от переувлажнения	от 0 до 98
Диапазон измерений температуры точки росы/инея, °С
при температуре анализируемого газа (Т_г) +20 °C и ниже	от -60 до T_г
при температуре анализируемого газа выше +20 °C	от -60 до +20
Диапазон индикации температуры точки росы/инея, °С	от -80 до +20
Диапазон измерений температуры, °С	от 0 до +50
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °С, %
в диапазоне от 0% до 10% (включительно)	±1
в диапазоне от 10% до 50% (включительно)	±2
в диапазоне от 50% до 98%	±3
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °С, %
при относительной влажности от 0% до 10%	±(0,005+0,0045П)⁽¹⁾
при относительной влажности от 10% до 98%	±0,1
Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С	±2
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,3
Установочная резьба	М24×1
Максимальное рабочее давление для погружной части, МПа
для описания типа 25948-11 (отдельный преобразователь, в том числе с блоком индикации ИВА-6)	до 15
для описания типа 46434-11 (в составе термогигрометров ИВА-6)	до 2,5
Температура окружающей среды и анализируемого газа, °С	от 0 до +50
Постоянная времени, мин, не более
по влажности	2
по температуре	5
Скорость обмена данными для ДВ2ТС-1Т-4П-В, бод	19200
Напряжение питания постоянного тока, В	от 9 до 15
Потребляемый ток, мА	5⁽²⁾или 70⁽³⁾
Габаритные размеры, мм	30×30×120
Масса преобразователя, кг	не более 0,5
Межповерочный интервал, мес	12
Совместимые пробоотборные устройства:

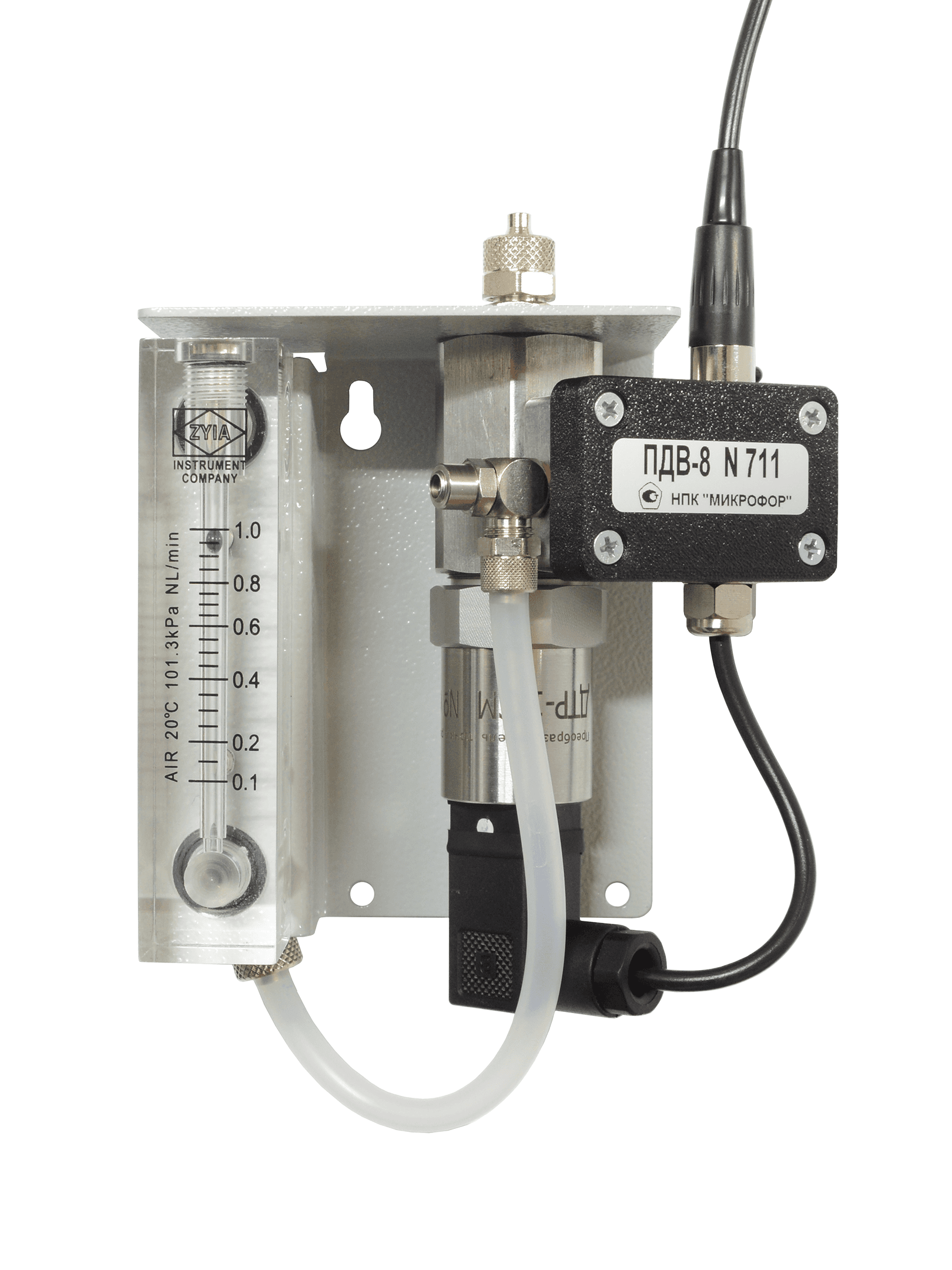

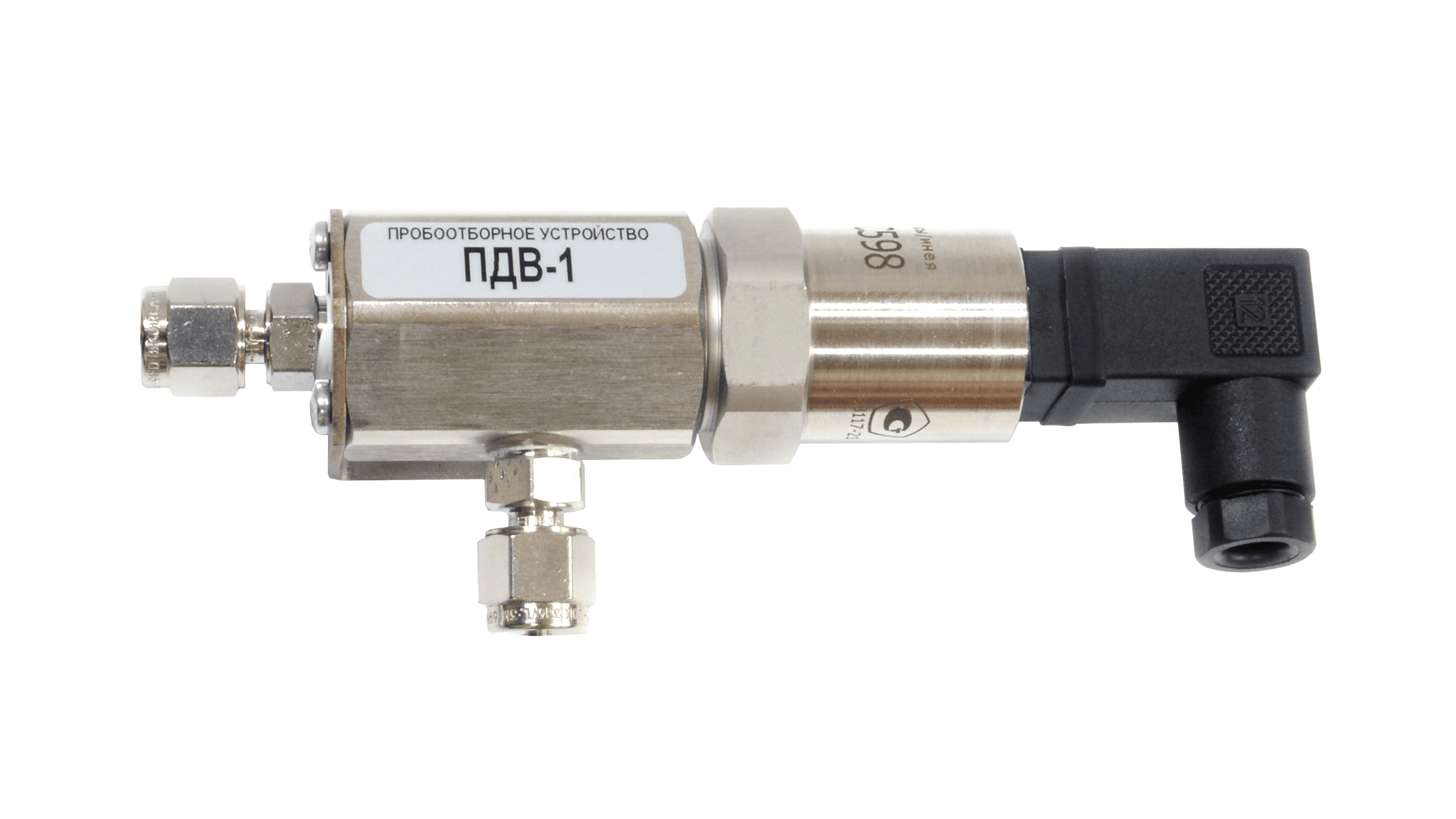

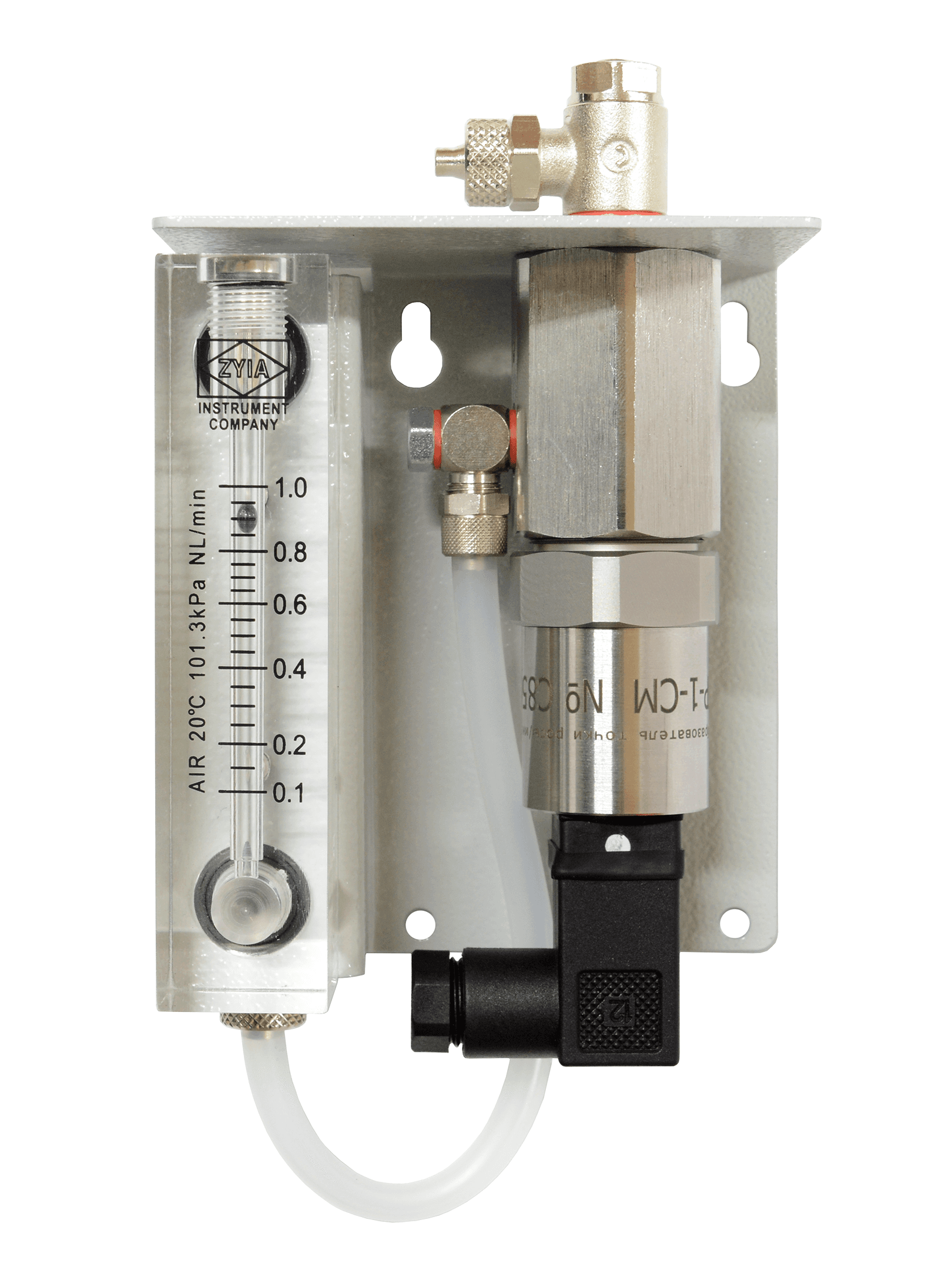

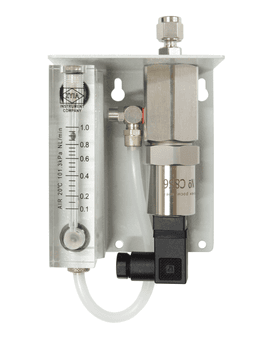

ДВ2ТС-1Т-4П-В	ПДВ-1-Б, ПДВ-1-10МПа-А, ПДВ-3-Р-А, ПДВ-3-Р-Б, ПДВ-4-Б, ПДВ-6-3МПа-Р-А, ПДВ-6-10МПа-Р-А, ПДВ-7-3МПа-Р-А, ПДВ-7-10МПа-Р-А, ПДВ-7-30МПа-Р-А
ДВ2ТСМ-1Т-4П-В	ПДВ-1-Б, ПДВ-1-10МПа-А, ПДВ-3-Р-А, ПДВ-3-Р-Б, ПДВ-4-Р-Б, ПДВ-8-Р-А, ПДВ-8-Р-Б, ПДВ-6-3МПа-Р-А, ПДВ-6МПа-10-Р-А, ПДВ-7-3МПа-Р-А, ПДВ-7-10МПа-Р-А, ПДВ-7-30МПа-Р-А

⁽¹⁾ - П – измеренное значение относительной влажности, %
⁽²⁾ - в обычном режиме
⁽³⁾ - в режиме автокоррекции или защиты от воздействия повышенной влажности

№ п/п	Наименование	Количество
1	Преобразователь измерительный влажности и температуры ДВ2ТС-1Т-4П-В или ДВ2ТСМ-1Т-4П-В Обозначение: ЦАРЯ.2553.004-03	1
2	Кольцо уплотнительное фторопластовое 23×17×2	1
3	Руководство по эксплуатации	1
4	Свидетельство о поверке на бумажном носителе	1
5	Упаковка	1
