Преобразователи влажности и температуры ДВ2ТС(М)‑1Т‑1П‑В
Код товара: 1731
Цена по запросу
Основные особенности:
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- рабочее давление погружной части до 15 МПа для описания типа 25948-11 (отдельный преобразователь, в том числе с блоком индикации ИВА-6) или до 2,5 МПа для описания типа 46434-11 (в составе термогигрометров ИВА-6);
- рассчитывает температуру точки росы/инея;
- для ДВ2ТС-1Т-1П-В:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДВ2ТСМ-1Т-1П-В:
- подключение к блокам индикации ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-1Т-4П-В одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-1Т-4П-В).
Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-1П-В (измеряемые величины - относительная влажность и температура) является аналогом преобразователя ДТР-4-СМ (измеряемая величина - температура точки росы/инея).
Измерительный преобразователь влажности и температуры ДВ2ТС-1Т-1П-В (измеряемые величины - относительная влажность и температура) является аналогом преобразователя ДТР-4-С (измеряемая величина - температура точки росы/инея).
Совместим с пробоотборными устройствами:
- ПДВ-1-10МПа-А, ПДВ-1-Б,
- ПДВ-3-Р-А, ПДВ-3-Р-Б,
- ПДВ-4-Р-Б,
- ПДВ-6-3МПа-Р-А, ПДВ-6-10МПа-Р-А,
- ПДВ-7-3МПа-Р-А, ПДВ-7-10МПа-Р-А, ПДВ-7-30МПа-Р-А.
| Диапазон измерений относительной влажности, % | 0...98 |
| Диапазон измерений температуры, °С | 0...+60 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%* | ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,3 |
| Установочная резьба | М24×1 |
| Максимальное рабочее давление для погружной части, МПа | |
| для описания типа 25948-11 (отдельный преобразователь, в том числе с блоком индикации ИВА-6) | до 15 |
| для описания типа 46434-11 (в составе термогигрометров ИВА-6) | до 2,5 |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Скорость обмена данными для ДВ2ТС-1Т-1П-В, бод | 19200 |
| Напряжение питания преобразователя, В | 6...15 |
| Потребляемый ток без электрической нагрузки на выходе, мА | не более 2 |
| Габаритные размеры, мм | 36×30×85 |
| Масса преобразователя, кг | не более 0,3 |
| Межповерочный интервал, мес | 12 |
* - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь влажности и температуры ДВ2ТСМ-1Т-1П-В или ДВ2ТС-1Т-1П-В | 1 |
| 2 | Кольцо уплотнительное фторопластовое 23×17×2 | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Свидетельство о поверке на бумажном носителе | 1 |
| 5 | Упаковка | 1 |

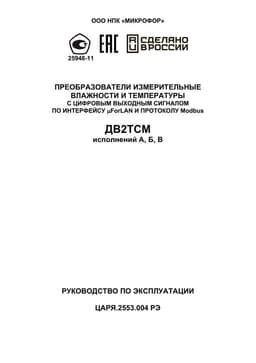

Руководство по эксплуатации на ДВ2ТСМ А, Б, В

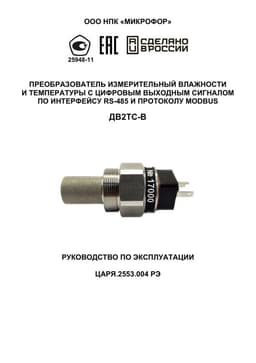

Руководство по эксплуатации на ДВ2ТС-В

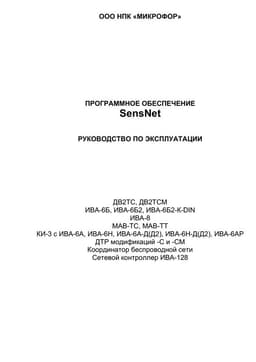

Руководство по эксплуатации на ПО SensNet

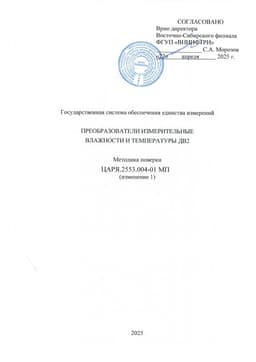

Методика поверки на Преобразователи ДВ2

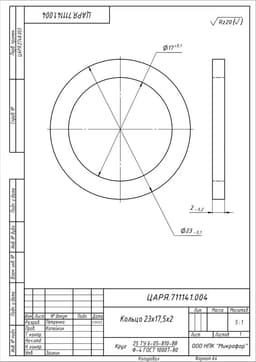

Чертеж для изготовления кольца уплотнительного для М24х1Описание
