Преобразователь влажности и температуры ДВ2ТТ20‑Г

Name: Преобразователь ДВ2ТТ20-Г купить в Казахстане | Voltera.kz
Brand: МИКРОФОР

Проточный измерительный преобразователь влажности и температуры ДВ2ТТ20-Г — ТОО "VoltEra"

Код товара: 1728

Цена по запросу

Основные особенности:

2 активных токовых выхода 4...20 мА (не токовая петля);
возможность выбора широкой номенклатуры преобразователей влажности и температуры ДВ2ТСМ для различных задач;
устанавливается на стандартную DIN-рейку;
настройка токовых выходов осуществляется с помощью комплектного USB-кабеля;
на каждый токовый выход может быть выведен любой из следующих параметров (в зависимости от модификации подключенного преобразователя):
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м³),
- молярная доля влаги* (ppm),
- избыточное давление (кгс/см²).

* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8

Измерительный преобразователь влажности и температуры ДВ2ТТ20-Г состоит из одного измерительного преобразователя влажности и температуры ДВ2ТСМ (передает измеренные значения по интерфейсу µForLan (протоколу Modbus), см. список совместимых преобразователей ниже), подключенного кабелем длиной до 200 м к преобразователю интерфейса ДВ2ТТ20-Г (преобразует интерфейс µForLan в два токовых выхода 4...20 мА), который монтируется на стандартную DIN-рейку.

Подключаемые преобразователи:

ДВ2ТСМ-1Т-1П-Б (по умолчанию)
ДВ2ТСМ-2Т-1П-Б
ДВ2ТСМ-3Т-1П-Б
ДВ2ТСМ-1Т-2П-Б
ДВ2ТСМ-1Т-1П-А
ДВ2ТСМ-2Т-1П-А
ДВ2ТСМ-3Т-1П-А
ДВ2ТСМ-1Т-2П-А
ДВ2ТСМ-1Т-1П-В
ДВ2ТСМ-1Т-4П-В
ДВ2ТСМ-1Т-4П-В с ПДВ-8
ДВ2ТСМ-5Т-5П-АК (исполнение 2 - стандартное)
ДВ2ТСМ-5Т-5П-АК (исполнение 3 - с защитным экраном)
ДВ2ТСМ-6Т-1П-Г

Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:

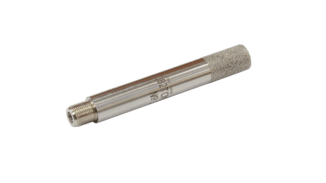

	ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм.

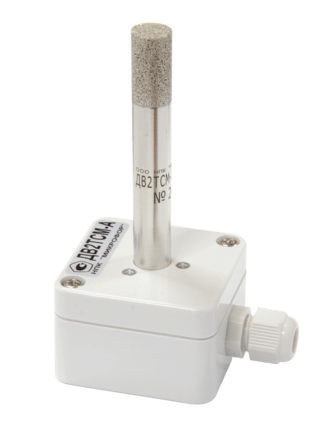

	ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену.

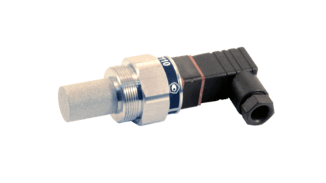

	ДВ2ТСМ-1Т-1П-В и/или ДВ2ТСМ-1Т-4П-В Преобразователь проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 120×30×30 мм.

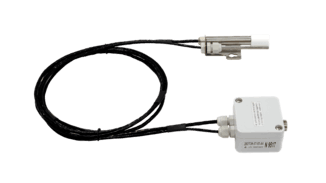

	ДВ2ТСМ-5Т-5П-АК (исполнение 2) Преобразователь для длительной работы в условиях высокой влажности. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда измерения влажности ø12×107 мм, выносного зонда измерения температуры ø4×82 мм (без учета длины кабелей).

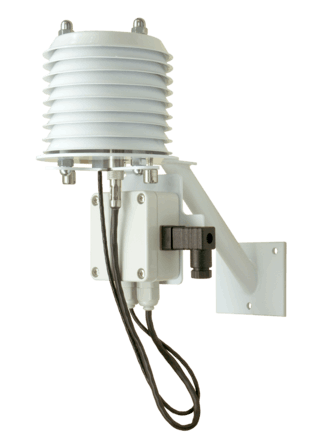

	ДВ2ТСМ-5Т-5П-АК (исполнение 3) Преобразователь c защитным экраном для установки на улице. Габаритные размеры 240×100×240.

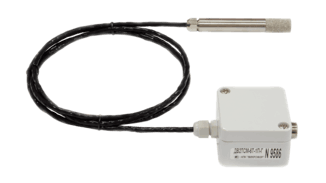

	ДВ2ТСМ-6Т-1П-Г Преобразователь для измерения влажности при температуре от 0 до +125°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø12×107 мм (без учета длины кабеля).

При заказе оговариваются:

исполнение преобразователя ДВ2ТСМ;
длина кабеля между преобразователем интерфейса ДВ2ТТ20-Г и преобразователем ДВ2ТСМ (стандартная длина 4 м).

Диапазон измерений относительной влажности, %
для ДВ2ТСМ-5Т-5П-АК	0...100
для ДВ2ТСМ-1Т-4П-В в режиме защиты от переувлажнения	0...80
для прочих ДВ2ТСМ	0...98
Диапазон измерений температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С
при температуре анализируемого газа (Т_г) +20 °C и ниже	от -60 до T_г
при температуре анализируемого газа выше +20 °C	от -60 до +20
Диапазон измерений температуры
для исполнения 1Т, °С	0...+60
для исполнения 1Т-4П-В, °С	0...+50
для исполнения 2Т, °С	-20...+60
для исполнений 3Т и 5Т-5П-АК, °С	-40...+60
для исполнения 6Т, °С	0...+125
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
исполнение 1П
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98% ⁽¹⁾	±3
исполнение 2П
в диапазоне относительной влажности от 0 до 90%	±1
в диапазоне относительной влажности от 90 до 98% ⁽¹⁾	±2
для ДВ2ТСМ-5Т-5П-АК	±2
для ДВ2ТСМ-1Т-4П-В
в диапазоне от 0% до 10% (включительно)	±1
в диапазоне от 10% до 50% (включительно)	±2
в диапазоне от 50% до 98%	±3
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С)
для ДВ2ТСМ-5Т-5П-АК	±(0,002+0,0002П) ⁽²⁾
для ДВ2ТСМ-1Т-4П-В
при относительной влажности от 0% до 10%	±(0,005+0,0045П)⁽²⁾
при относительной влажности от 10% до 98%	±0,1
для других преобразователей ДВ2ТСМ	±0,1
Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея для ДВ2ТСМ-1Т-4П-В, °С	±2
Пределы допускаемой абсолютной погрешности измерения температуры, °С
для ДВ2ТСМ-5Т-5П-АК
в диапазоне от -40 до 0°С, °С	±(0,2+0,01\|T\|) ⁽³⁾
в диапазоне от 0 до 60°С, °С	±0,2
для прочих преобразователей в диапазоне температур от -40...до -20°С	±1
для прочих преобразователей в диапазоне температур от -20 до +60°С	±0,3
для прочих преобразователей в диапазоне температур от +60 до +125°С	±0,7
Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Максимальное рабочее давление для погружной части для преобразователей исполнения В, МПа	до 15
Интервал обновления значения выходного тока, с	до 4
Напряжение питания преобразователя, В	11...27
Потребляемый ток без электрической нагрузки на выходе, мА не более	5
Максимальное сопротивление нагрузки, Ом, не более	50(U_п-8) ⁽⁴⁾
Диапазон температур эксплуатации преобразователя интерфейса	от 0 до +50 °С
Габаритные размеры, мм, не более
преобразователя интерфейса	70×150×20
преобразователя	см. характеристики преобразователя
Масса, кг, не более
преобразователя интерфейса	0,5
преобразователя влажности и температуры	см. характеристики преобразователя
Межповерочный интервал, мес	12

⁽¹⁾ - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях

⁽²⁾ - П – измеренное значение относительной влажности, %

⁽³⁾ - Т – измеренное значение температуры, °С

⁽⁴⁾ - U_п - напряжение питания преобразователя, В

№ п/п	Наименование	Количество
1	Преобразователь ДВ2ТТ20-Г	1
2	Соединительный кабель	1
3	USB-кабель типа A-B	1
4	Руководство по эксплуатации	1
5	Свидетельство о поверке на бумажном носителе	1
6	Упаковка	1

Описание

Основные особенности:

2 активных токовых выхода 4...20 мА (не токовая петля);
возможность выбора широкой номенклатуры преобразователей влажности и температуры ДВ2ТСМ для различных задач;
устанавливается на стандартную DIN-рейку;
настройка токовых выходов осуществляется с помощью комплектного USB-кабеля;
на каждый токовый выход может быть выведен любой из следующих параметров (в зависимости от модификации подключенного преобразователя):
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м³),
- молярная доля влаги* (ppm),
- избыточное давление (кгс/см²).

Подключаемые преобразователи:

ДВ2ТСМ-1Т-1П-Б (по умолчанию)
ДВ2ТСМ-2Т-1П-Б
ДВ2ТСМ-3Т-1П-Б
ДВ2ТСМ-1Т-2П-Б
ДВ2ТСМ-1Т-1П-А
ДВ2ТСМ-2Т-1П-А
ДВ2ТСМ-3Т-1П-А
ДВ2ТСМ-1Т-2П-А
ДВ2ТСМ-1Т-1П-В
ДВ2ТСМ-1Т-4П-В
ДВ2ТСМ-1Т-4П-В с ПДВ-8
ДВ2ТСМ-5Т-5П-АК (исполнение 2 - стандартное)
ДВ2ТСМ-5Т-5П-АК (исполнение 3 - с защитным экраном)
ДВ2ТСМ-6Т-1П-Г

Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:

	ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм.
	ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену.
	ДВ2ТСМ-1Т-1П-В и/или ДВ2ТСМ-1Т-4П-В Преобразователь проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 120×30×30 мм.
	ДВ2ТСМ-5Т-5П-АК (исполнение 2) Преобразователь для длительной работы в условиях высокой влажности. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда измерения влажности ø12×107 мм, выносного зонда измерения температуры ø4×82 мм (без учета длины кабелей).
	ДВ2ТСМ-5Т-5П-АК (исполнение 3) Преобразователь c защитным экраном для установки на улице. Габаритные размеры 240×100×240.
	ДВ2ТСМ-6Т-1П-Г Преобразователь для измерения влажности при температуре от 0 до +125°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø12×107 мм (без учета длины кабеля).

При заказе оговариваются:

исполнение преобразователя ДВ2ТСМ;
длина кабеля между преобразователем интерфейса ДВ2ТТ20-Г и преобразователем ДВ2ТСМ (стандартная длина 4 м).

Характеристики

Диапазон измерений относительной влажности, %
для ДВ2ТСМ-5Т-5П-АК	0...100
для ДВ2ТСМ-1Т-4П-В в режиме защиты от переувлажнения	0...80
для прочих ДВ2ТСМ	0...98
Диапазон измерений температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С
при температуре анализируемого газа (Т_г) +20 °C и ниже	от -60 до T_г
при температуре анализируемого газа выше +20 °C	от -60 до +20
Диапазон измерений температуры
для исполнения 1Т, °С	0...+60
для исполнения 1Т-4П-В, °С	0...+50
для исполнения 2Т, °С	-20...+60
для исполнений 3Т и 5Т-5П-АК, °С	-40...+60
для исполнения 6Т, °С	0...+125
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
исполнение 1П
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98% ⁽¹⁾	±3
исполнение 2П
в диапазоне относительной влажности от 0 до 90%	±1
в диапазоне относительной влажности от 90 до 98% ⁽¹⁾	±2
для ДВ2ТСМ-5Т-5П-АК	±2
для ДВ2ТСМ-1Т-4П-В
в диапазоне от 0% до 10% (включительно)	±1
в диапазоне от 10% до 50% (включительно)	±2
в диапазоне от 50% до 98%	±3
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С)
для ДВ2ТСМ-5Т-5П-АК	±(0,002+0,0002П) ⁽²⁾
для ДВ2ТСМ-1Т-4П-В
при относительной влажности от 0% до 10%	±(0,005+0,0045П)⁽²⁾
при относительной влажности от 10% до 98%	±0,1
для других преобразователей ДВ2ТСМ	±0,1
Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея для ДВ2ТСМ-1Т-4П-В, °С	±2
Пределы допускаемой абсолютной погрешности измерения температуры, °С
для ДВ2ТСМ-5Т-5П-АК
в диапазоне от -40 до 0°С, °С	±(0,2+0,01\|T\|) ⁽³⁾
в диапазоне от 0 до 60°С, °С	±0,2
для прочих преобразователей в диапазоне температур от -40...до -20°С	±1
для прочих преобразователей в диапазоне температур от -20 до +60°С	±0,3
для прочих преобразователей в диапазоне температур от +60 до +125°С	±0,7
Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Максимальное рабочее давление для погружной части для преобразователей исполнения В, МПа	до 15
Интервал обновления значения выходного тока, с	до 4
Напряжение питания преобразователя, В	11...27
Потребляемый ток без электрической нагрузки на выходе, мА не более	5
Максимальное сопротивление нагрузки, Ом, не более	50(U_п-8) ⁽⁴⁾
Диапазон температур эксплуатации преобразователя интерфейса	от 0 до +50 °С
Габаритные размеры, мм, не более
преобразователя интерфейса	70×150×20
преобразователя	см. характеристики преобразователя
Масса, кг, не более
преобразователя интерфейса	0,5
преобразователя влажности и температуры	см. характеристики преобразователя
Межповерочный интервал, мес	12

⁽²⁾ - П – измеренное значение относительной влажности, %

⁽³⁾ - Т – измеренное значение температуры, °С

⁽⁴⁾ - U_п - напряжение питания преобразователя, В

Комплектация

№ п/п	Наименование	Количество
1	Преобразователь ДВ2ТТ20-Г	1
2	Соединительный кабель	1
3	USB-кабель типа A-B	1
4	Руководство по эксплуатации	1
5	Свидетельство о поверке на бумажном носителе	1
6	Упаковка	1

Доп. комплектация

Блок питания 24В Микрофор

Цена по запросу

Код товара:1712

Документы

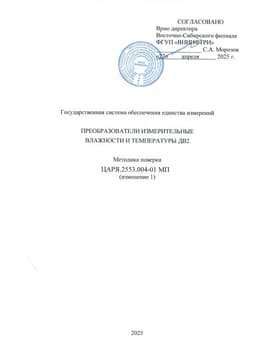

Методика поверки на Преобразователи ДВ2

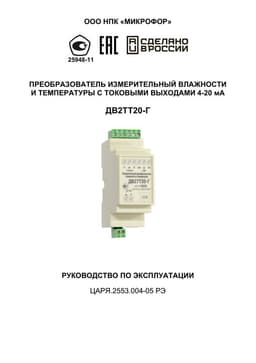

Руководство по эксплуатации на ДВ2ТТ20-Г
