Преобразователь точки инея ДТР‑3‑СМ‑М с блоком индикации ИВА‑6АР
Код товара: 1748
Цена по запросу
Состав:
- блок индикации ИВА-6АР,
- преобразователь точки росы/инея ДТР-3-СМ-М.
Основные особенности:
- подходит для постоянной установки (анализируемый газ подается без прерываний);
- канал индикации температуры;
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
- длина соединительного кабеля до 100 м (стандартная длина - 4 м);
- рабочее давление погружной части преобразователя до 30 МПа;
- контрастный ЖК экран с подсветкой с одновременной индикацией двух параметров;
- постоянная индикация точки росы/инея и температуры;
- звуковая индикация превышения верхних и нижних устанавливаемых пользователем порогов по влажности и температуре;
- индикация уровня заряда элементов питания;
- время непрерывной работы от 2 батареек АА не менее 1 года;
- запись измеренных значений на карту памяти microSD с задаваемым интервалом (считывание производится программой DataLogger с помощью кабеля mini USB-A или кард-ридером);
- метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее);
- для защиты от воздействия атмосферной влаги преобразователь ДТР-3-СМ-М комплектуется транспортным колпачком с осушителем.
Дополнительные возможности:
- размещение термогигрометра на стене с помощью кронштейна;
- конфигурирование через порт miniUSB программой DataLogger (с кабелем mini USB-A);
- адаптер КИ-3 позволяет подключить прибор к сети RS-485 Modbus RTU (контроллер ИВА-128, компьютер (в том числе с ПО SensNet) или SCADA-системе) для использования в составе многоканальных систем.
Преобразователь ДТР-3-СМ-М имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.

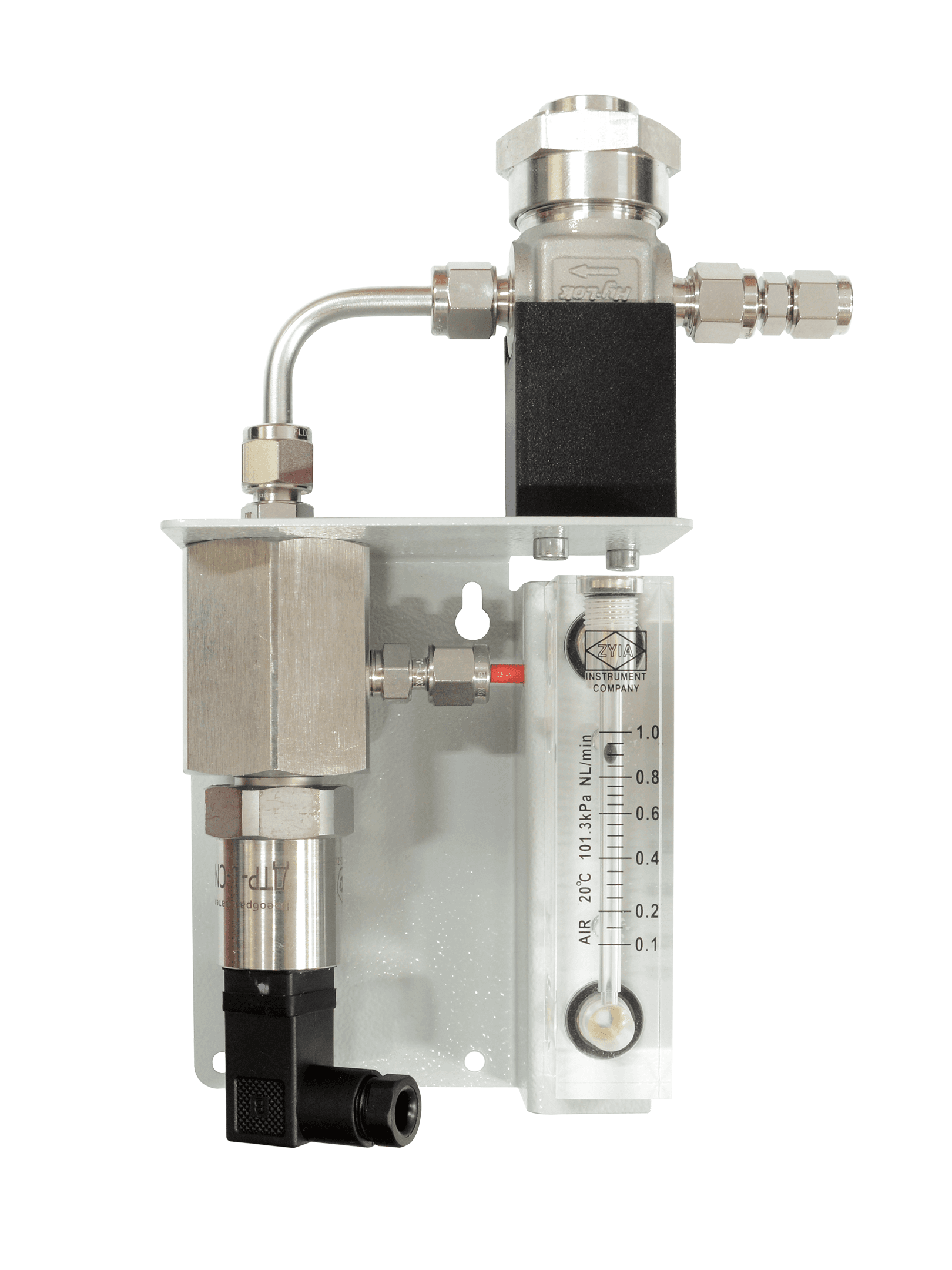

Совместим с пробоотборными устройствами:
- ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А,
- ПДВ-3-М-Р-А,
- ПДВ-6-М-3МПа-Р-А, ПДВ-6-М-10МПа-Р-А, ПДВ-6-М-30МПа-Р-А.
| Диапазон измерений температуры точки инея, °С | |
| при температуре анализируемого газа (Тг) 4 °C и ниже | от -80 до (Tг - 4) |
| при температуре анализируемого газа выше 4 °C | от -80 до 0 |
| Диапазон индикации температуры точки инея, °С | от -99,9 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С | ±2 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Питание | 2 батареи типа АА |
| Наличие RS-485 (Modbus RTU) | с адаптером КИ-3 |
| Установочная резьба преобразователя | М20×1,5 |
| Максимальное рабочее давление для погружной части преобразователя, МПа | 30 |
| Габаритные размеры, мм, не более | |
| блока индикации | 25×60×155 |
| преобразователя | 30×30×120 |
| Диапазон температур эксплуатации, °С | |
| блока индикации | от 0 до +50 |
| преобразователя | от -40 до +60 |
| Масса, кг, не более | |
| блока индикации | 0,5 |
| преобразователя | 0,5 |
| Межповерочный интервал, мес | 12 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок индикации ИВА-6АР | 1 |
| 2 | Преобразователь ДТР-3-СМ-М | 1 |
| 3 | Транспортный колпачок М20×1,5 с осушителем | 1 |
| 4 | Карта памяти microSD с ПО DataLogger | 1 |
| 5 | 2 батарейки AA | 1 |
| 6 | Руководство по эксплуатации на блок индикации ИВА-6АР для ДТР | 1 |
| 7 | Руководство по эксплуатации на преобразователь ДТР-3-СМ-М | 1 |
| 8 | Упаковка | 1 |

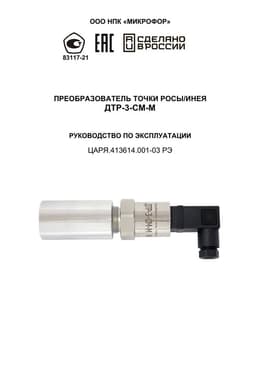

Руководство по эксплуатации на ДТР-3-СМ-М
Руководство по эксплуатации на блок индикации ИВА-6АР для ДТР

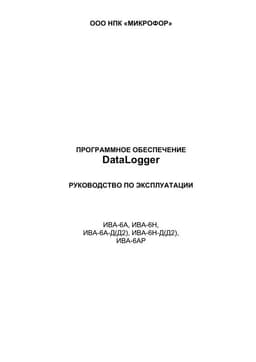

Руководство по эксплуатации на ПО DataLogger

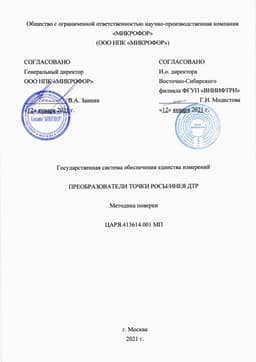

Методика поверки на Преобразователи ДТРОписание
Состав:
- блок индикации ИВА-6АР,
- преобразователь точки росы/инея ДТР-3-СМ-М.
Основные особенности:
- подходит для постоянной установки (анализируемый газ подается без прерываний);
- канал индикации температуры;
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
- длина соединительного кабеля до 100 м (стандартная длина - 4 м);
- рабочее давление погружной части преобразователя до 30 МПа;
- контрастный ЖК экран с подсветкой с одновременной индикацией двух параметров;
- постоянная индикация точки росы/инея и температуры;
- звуковая индикация превышения верхних и нижних устанавливаемых пользователем порогов по влажности и температуре;
- индикация уровня заряда элементов питания;
- время непрерывной работы от 2 батареек АА не менее 1 года;
- запись измеренных значений на карту памяти microSD с задаваемым интервалом (считывание производится программой DataLogger с помощью кабеля mini USB-A или кард-ридером);
- метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее);
- для защиты от воздействия атмосферной влаги преобразователь ДТР-3-СМ-М комплектуется транспортным колпачком с осушителем.
Дополнительные возможности:
- размещение термогигрометра на стене с помощью кронштейна;
- конфигурирование через порт miniUSB программой DataLogger (с кабелем mini USB-A);
- адаптер КИ-3 позволяет подключить прибор к сети RS-485 Modbus RTU (контроллер ИВА-128, компьютер (в том числе с ПО SensNet) или SCADA-системе) для использования в составе многоканальных систем.
Преобразователь ДТР-3-СМ-М имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.
Совместим с пробоотборными устройствами:
- ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А,
- ПДВ-3-М-Р-А,
- ПДВ-6-М-3МПа-Р-А, ПДВ-6-М-10МПа-Р-А, ПДВ-6-М-30МПа-Р-А.
Характеристики
| Диапазон измерений температуры точки инея, °С | |
| при температуре анализируемого газа (Тг) 4 °C и ниже | от -80 до (Tг - 4) |
| при температуре анализируемого газа выше 4 °C | от -80 до 0 |
| Диапазон индикации температуры точки инея, °С | от -99,9 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С | ±2 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Питание | 2 батареи типа АА |
| Наличие RS-485 (Modbus RTU) | с адаптером КИ-3 |
| Установочная резьба преобразователя | М20×1,5 |
| Максимальное рабочее давление для погружной части преобразователя, МПа | 30 |
| Габаритные размеры, мм, не более | |
| блока индикации | 25×60×155 |
| преобразователя | 30×30×120 |
| Диапазон температур эксплуатации, °С | |
| блока индикации | от 0 до +50 |
| преобразователя | от -40 до +60 |
| Масса, кг, не более | |
| блока индикации | 0,5 |
| преобразователя | 0,5 |
| Межповерочный интервал, мес | 12 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок индикации ИВА-6АР | 1 |
| 2 | Преобразователь ДТР-3-СМ-М | 1 |
| 3 | Транспортный колпачок М20×1,5 с осушителем | 1 |
| 4 | Карта памяти microSD с ПО DataLogger | 1 |
| 5 | 2 батарейки AA | 1 |
| 6 | Руководство по эксплуатации на блок индикации ИВА-6АР для ДТР | 1 |
| 7 | Руководство по эксплуатации на преобразователь ДТР-3-СМ-М | 1 |
| 8 | Упаковка | 1 |
Доп. комплектация
Документы
Руководство по эксплуатации на ДТР-3-СМ-МРуководство по эксплуатации на блок индикации ИВА-6АР для ДТРРуководство по эксплуатации на ПО DataLoggerМетодика поверки на Преобразователи ДТР
