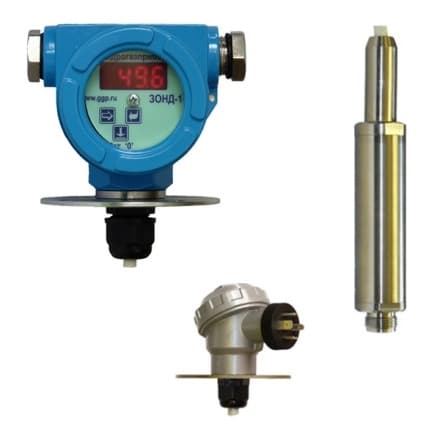

Преобразователь давления ЗОНД-10-ГД-1210
Код товара: 506
Цена по запросу
Назначение
Погружной микропроцессорный датчик гидростатического давления (уровня) ЗОНД-10-ГД-1210 предназначен для измерерния уровня жидкости в емкостях, колодцах, водоемах, скважинах и т.п. Датчик можно вывешивать на кабеле, крепить к штанге, или укладывать на дно емкости. Небольшой диаметр (30 мм) позволяет эффективно использовать его для измерения уровня воды или раствора в скважинах.
Особенности
Погружная часть преобразователя выполнена в корпусе из нержавеющей стали 12Х18Н10Т с герметично заделанным кабелем ПВС на выходе (длинна кабеля по требованию заказчика). Кабель оканчивается фланцем для крепления преобразователя и металлическим корпусом с герметичной вилкой DIN 43650.
Преобразователь ЗОНД-10-ГД-1210 с индикатором оснащен светодиодным индикатором с высотой цифр 9 мм.
| Параметр | Значение |
|---|---|
| Исполнение | общепромышленное; взрывозащищенное ("искробезопасная электрическая цепь" 0ExiaIICT6X) |
| Верхние пределы измерений | 0,6 ÷ 200 м.вод.ст. |
| Класс точности | 1,0; 0,5; 0,25; 0,1 |
| Защита от пыли и влаги | IP 68 (погружной части), IP65 (коммутационного корпуса) |
| Температурный диапазон | основной -10 ÷ 50°С; расширенный -40 ÷ 70°С |
| Предельный диапазон температур измеряемой среды | -30 ÷ 70°С |
| Выходной сигнал | 4–20 мА; 0–10 В (для 1210 с индикацией: 4–20 мА) |
| Напряжение питания | 10 ÷ 36 В; 14 ÷ 36 В (для выходного сигнала 0–10 В); 16 ÷ 36 В (для 1210 с индикацией) |
| Защита от переполяризации | да |
| Время реакции на скачкообразное изменение давления, не более | 10 мс |
| Резьба входного штуцера | М20х1,5 |
| Разъем | DIN 43650, 2РМ14 |
| Межповерочный интервал | 2 года |
| Гарантийный срок | 3 года |
Описание
Назначение
Погружной микропроцессорный датчик гидростатического давления (уровня) ЗОНД-10-ГД-1210 предназначен для измерерния уровня жидкости в емкостях, колодцах, водоемах, скважинах и т.п. Датчик можно вывешивать на кабеле, крепить к штанге, или укладывать на дно емкости. Небольшой диаметр (30 мм) позволяет эффективно использовать его для измерения уровня воды или раствора в скважинах.
Особенности
Погружная часть преобразователя выполнена в корпусе из нержавеющей стали 12Х18Н10Т с герметично заделанным кабелем ПВС на выходе (длинна кабеля по требованию заказчика). Кабель оканчивается фланцем для крепления преобразователя и металлическим корпусом с герметичной вилкой DIN 43650.
Преобразователь ЗОНД-10-ГД-1210 с индикатором оснащен светодиодным индикатором с высотой цифр 9 мм.
Характеристики
| Параметр | Значение |
|---|---|
| Исполнение | общепромышленное; взрывозащищенное ("искробезопасная электрическая цепь" 0ExiaIICT6X) |
| Верхние пределы измерений | 0,6 ÷ 200 м.вод.ст. |
| Класс точности | 1,0; 0,5; 0,25; 0,1 |
| Защита от пыли и влаги | IP 68 (погружной части), IP65 (коммутационного корпуса) |
| Температурный диапазон | основной -10 ÷ 50°С; расширенный -40 ÷ 70°С |
| Предельный диапазон температур измеряемой среды | -30 ÷ 70°С |
| Выходной сигнал | 4–20 мА; 0–10 В (для 1210 с индикацией: 4–20 мА) |
| Напряжение питания | 10 ÷ 36 В; 14 ÷ 36 В (для выходного сигнала 0–10 В); 16 ÷ 36 В (для 1210 с индикацией) |
| Защита от переполяризации | да |
| Время реакции на скачкообразное изменение давления, не более | 10 мс |
| Резьба входного штуцера | М20х1,5 |
| Разъем | DIN 43650, 2РМ14 |
| Межповерочный интервал | 2 года |
| Гарантийный срок | 3 года |
