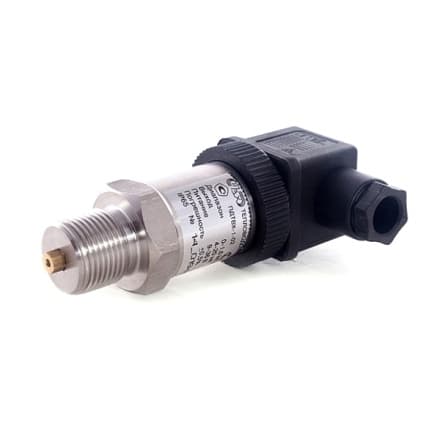

Преобразователь давления ПДТВХ-1
Код товара: 505
Цена по запросу
Назначение
Преобразователи абсолютного давления типа «ПДТВХ-1» предназначены для измерений абсолютного давления неагрессивных сред и непрерывного преобразования значения измеряемого параметра в унифицированный токовый сигнал.
ПДТВХ-1 применяются в системах автоматического контроля, регулирования и управления технологическими процессами.
| Параметр | Значение |
|---|---|
| Измеряемая среда | газ, жидкость, пар |
| Верхние пределы измерений, МПа | 0,1; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0; 60,0; 100,0 |
| Пределы допускаемой основной погрешности, % | 0,25; 0,5 |
| Диапазон температур измеряемой среды, С | от минус 45 до плюс 110 |
| Диапазон изменения выходного сигнала: | |
| постоянного тока, мА | 4..20; 0..20; 0,5 |
| постоянного напряжения, В | 0..5; 0..10 |
| Электрическое питание преобразователей, В постоянного тока | 9...36 |
| Температура окружающей среды, С | от минус 40 до плюс 80 |
| Степень защиты | IP65, IP68 |
| Масса, г, не более | 200 |
| Габаритные размеры (диаметр x длина), мм, не более | 38 x 150 |
| Подсоединение проводов | разъем по DIN 43650C, разъем PC4, специальный разъем для крепления металлорукава |
| Межповерочный интервал | 4 года |
| Маркировка по взрывозащите | 0ExiallCT5 |
| Присоединение к системе | М20х1,5 |
Описание
Назначение
Преобразователи абсолютного давления типа «ПДТВХ-1» предназначены для измерений абсолютного давления неагрессивных сред и непрерывного преобразования значения измеряемого параметра в унифицированный токовый сигнал.
ПДТВХ-1 применяются в системах автоматического контроля, регулирования и управления технологическими процессами.
Характеристики
| Параметр | Значение |
|---|---|
| Измеряемая среда | газ, жидкость, пар |
| Верхние пределы измерений, МПа | 0,1; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0; 60,0; 100,0 |
| Пределы допускаемой основной погрешности, % | 0,25; 0,5 |
| Диапазон температур измеряемой среды, С | от минус 45 до плюс 110 |
| Диапазон изменения выходного сигнала: | |
| постоянного тока, мА | 4..20; 0..20; 0,5 |
| постоянного напряжения, В | 0..5; 0..10 |
| Электрическое питание преобразователей, В постоянного тока | 9...36 |
| Температура окружающей среды, С | от минус 40 до плюс 80 |
| Степень защиты | IP65, IP68 |
| Масса, г, не более | 200 |
| Габаритные размеры (диаметр x длина), мм, не более | 38 x 150 |
| Подсоединение проводов | разъем по DIN 43650C, разъем PC4, специальный разъем для крепления металлорукава |
| Межповерочный интервал | 4 года |
| Маркировка по взрывозащите | 0ExiallCT5 |
| Присоединение к системе | М20х1,5 |
