Позиционирующая насадка «U-459» к ультразвуковым твердомерам ТКМ-459 Машпроект

Насадка «U-459» предназначена для устойчивого позиционирования УЗ датчика на плоских, криволинейных и цилиндрических поверхностях.

Устройство обеспечивает перпендикулярное положение датчика, облегчая работу оператора. Сохранение перпендикулярности датчика к контролируемой поверхности – одно из основных условий для получения корректных результатов измерений твердости.

Минимальный радиус кривизны выпуклой контролируемой поверхности — 4 мм.

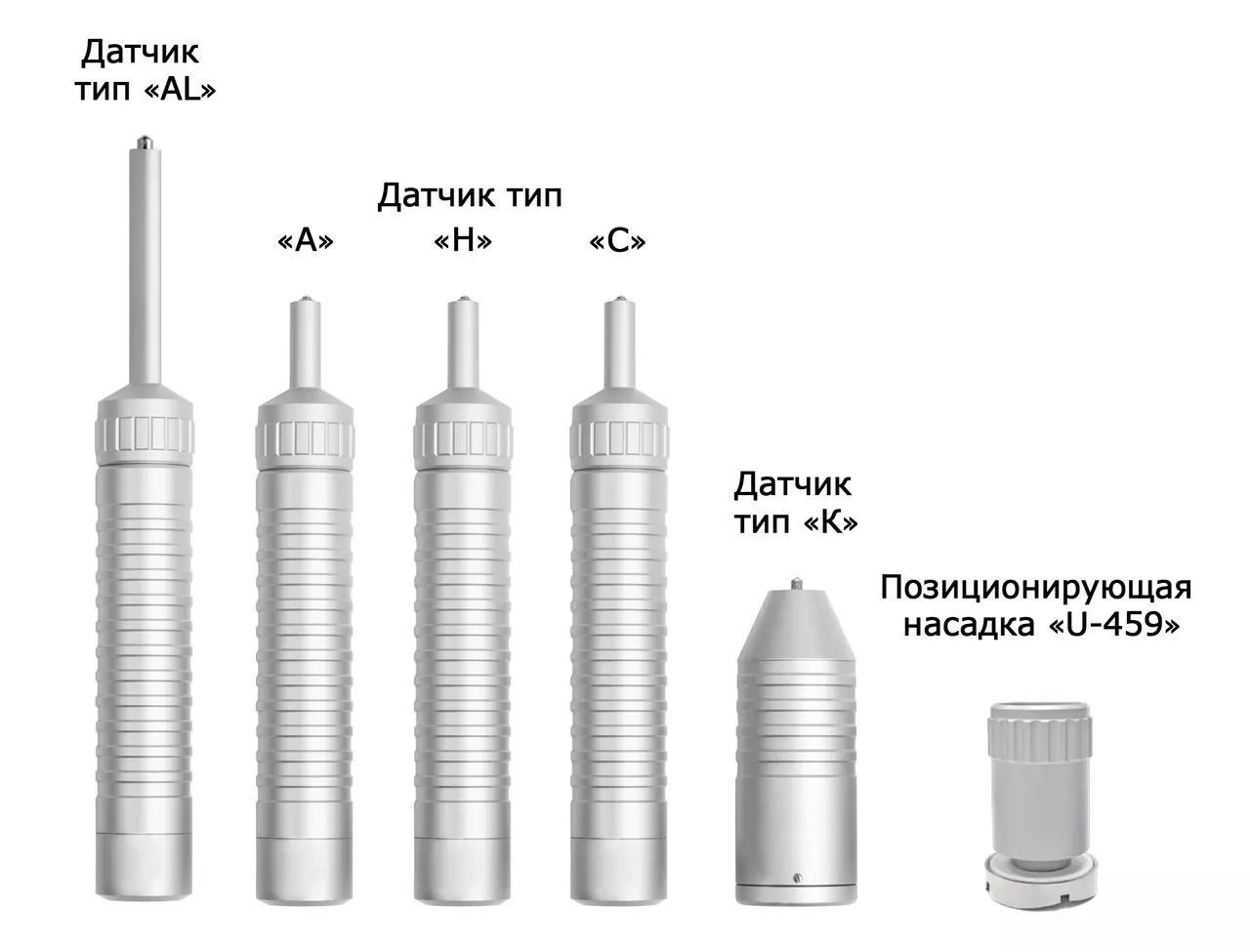

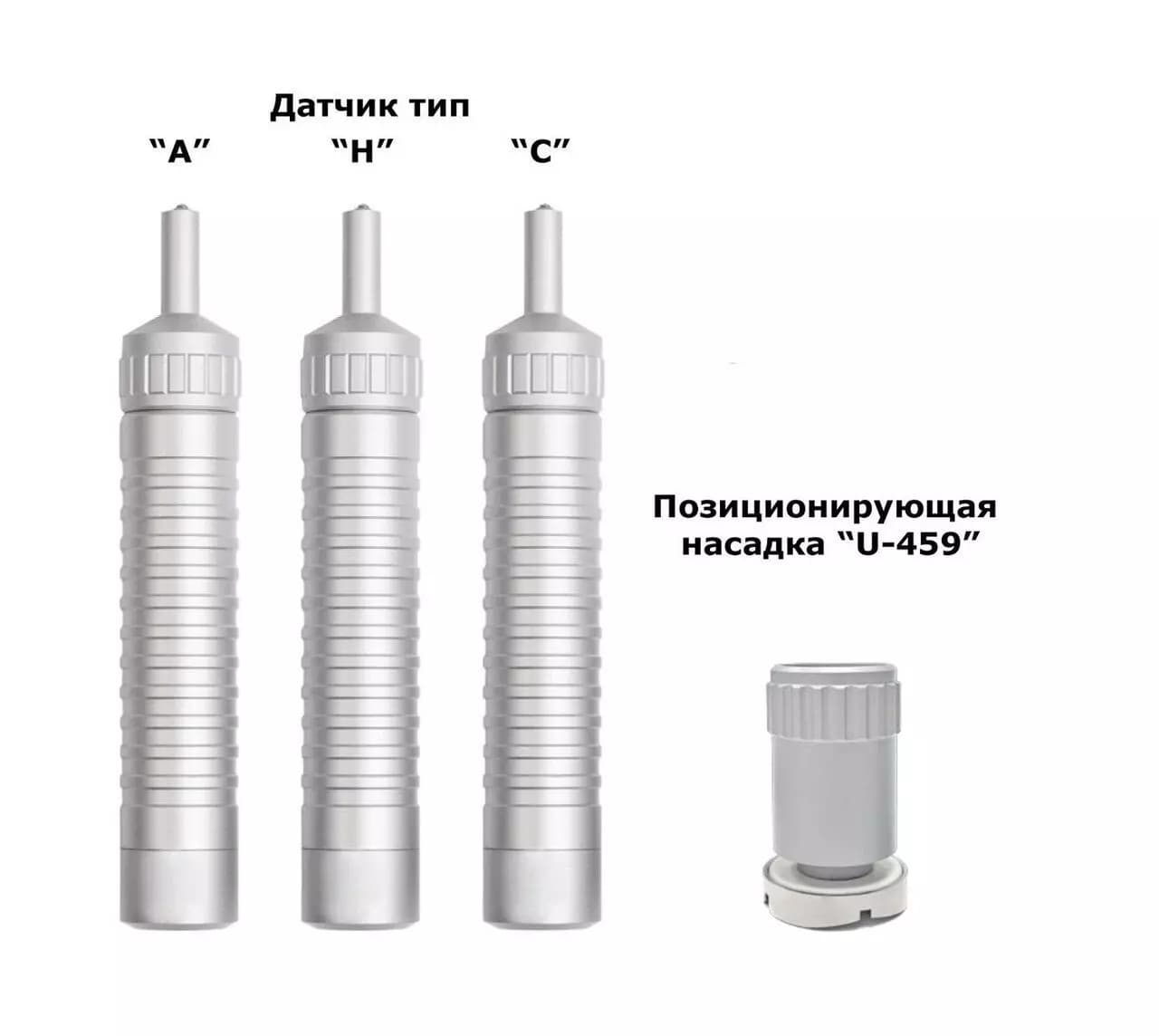

Позиционирующая насадка «U-459» используется для ультразвуковых датчиков:

• тип «А»
• тип «H»
• тип «C»

Насадка входит в комплекты поставок УЗ твердомеров ТКМ-459С “Специальный”, «Максимум+» и “Универсальный+”

Также её можно купить отдельно.

Эксплуатация

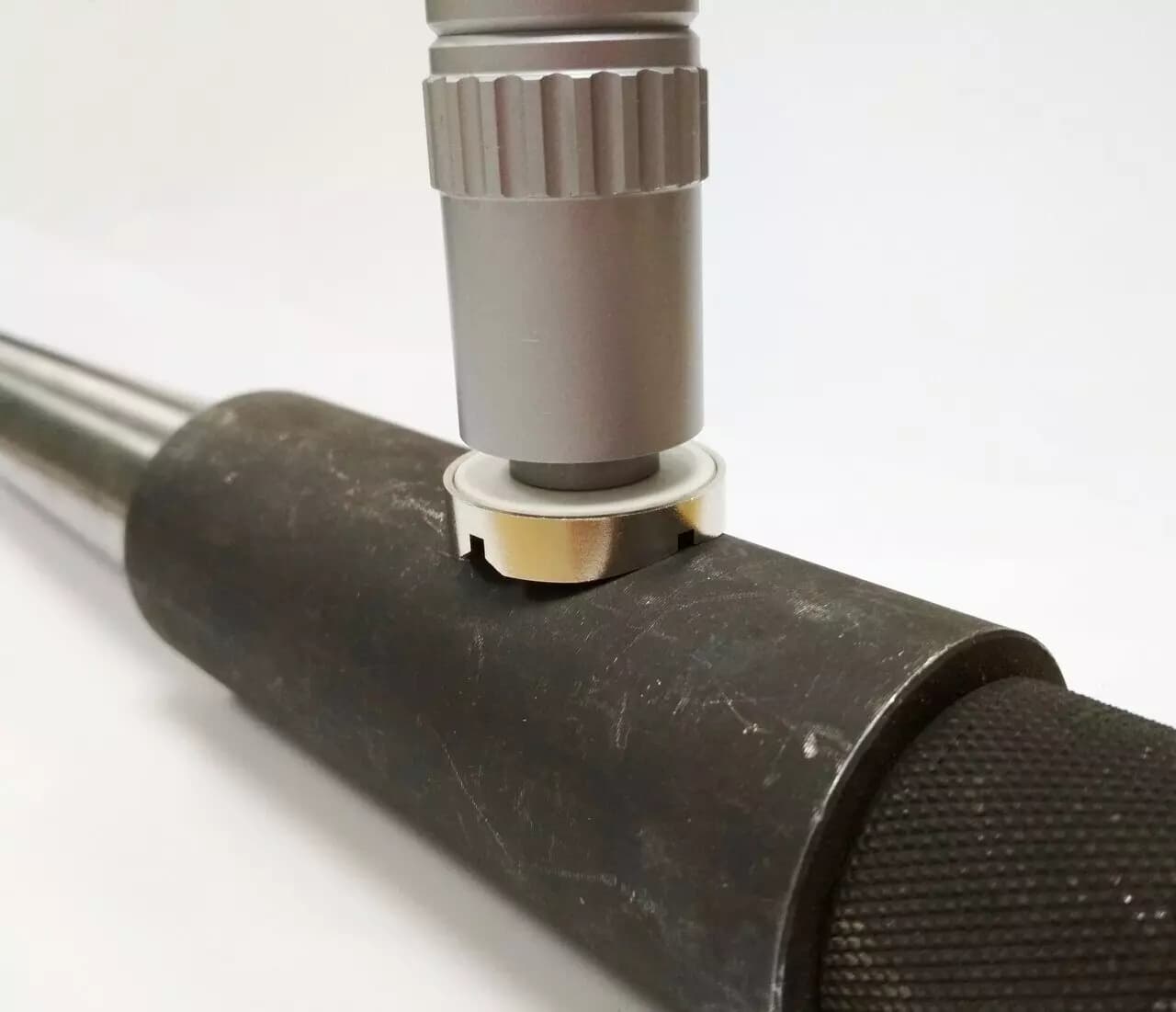

Позиционирующая насадка «U-459» облегчает выполнение измерений твердости ультразвуковым методом на плоских металлических изделиях и изделиях, имеющих сложную поверхность — криволинейную или цилиндрическую — диаметром от 4 мм.

Подготовка к работе:

1. Скрутить защитную насадку (носик) с ультразвукого датчика (типы «A», «H», «C»);
2. На резьбу датчика накрутить насадку ровной стороной для работы на плоских поверхностях или специальной стороной с канавками для работы на криволинейных поверхностях;
3. Опереть датчик с насадкой на контролируемую зону объекта;
4. Выполнить измерение как обычно.

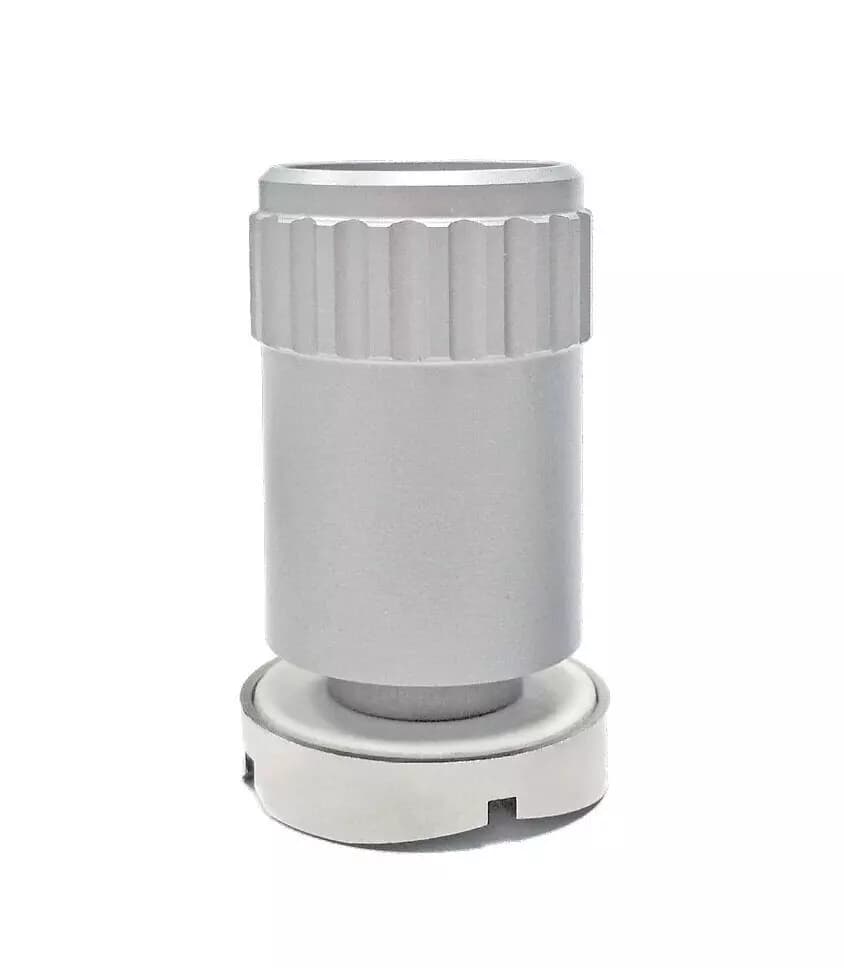

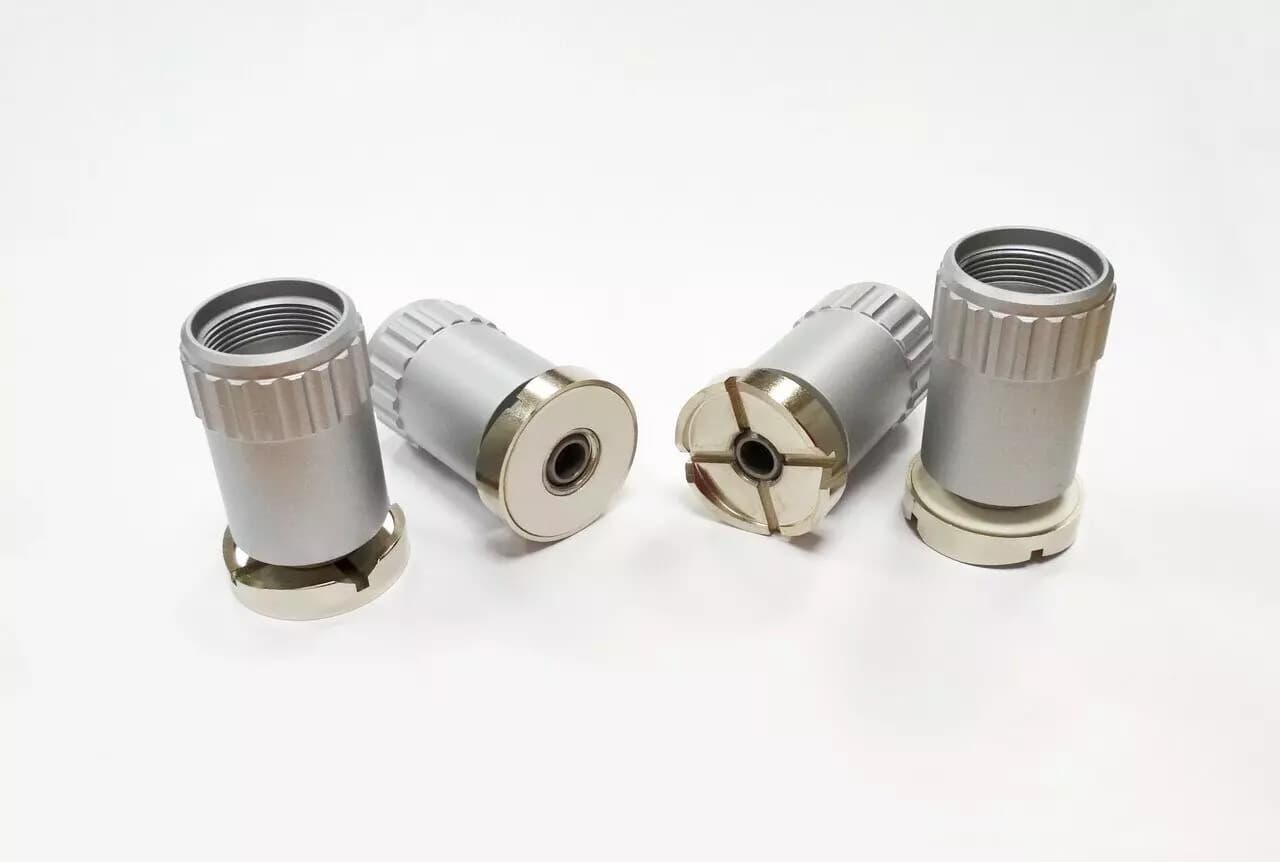

Насадка «U-459» состоит из корпуса с пружинным механизмом и опорной шайбы с 2-мя рабочими сторонами:

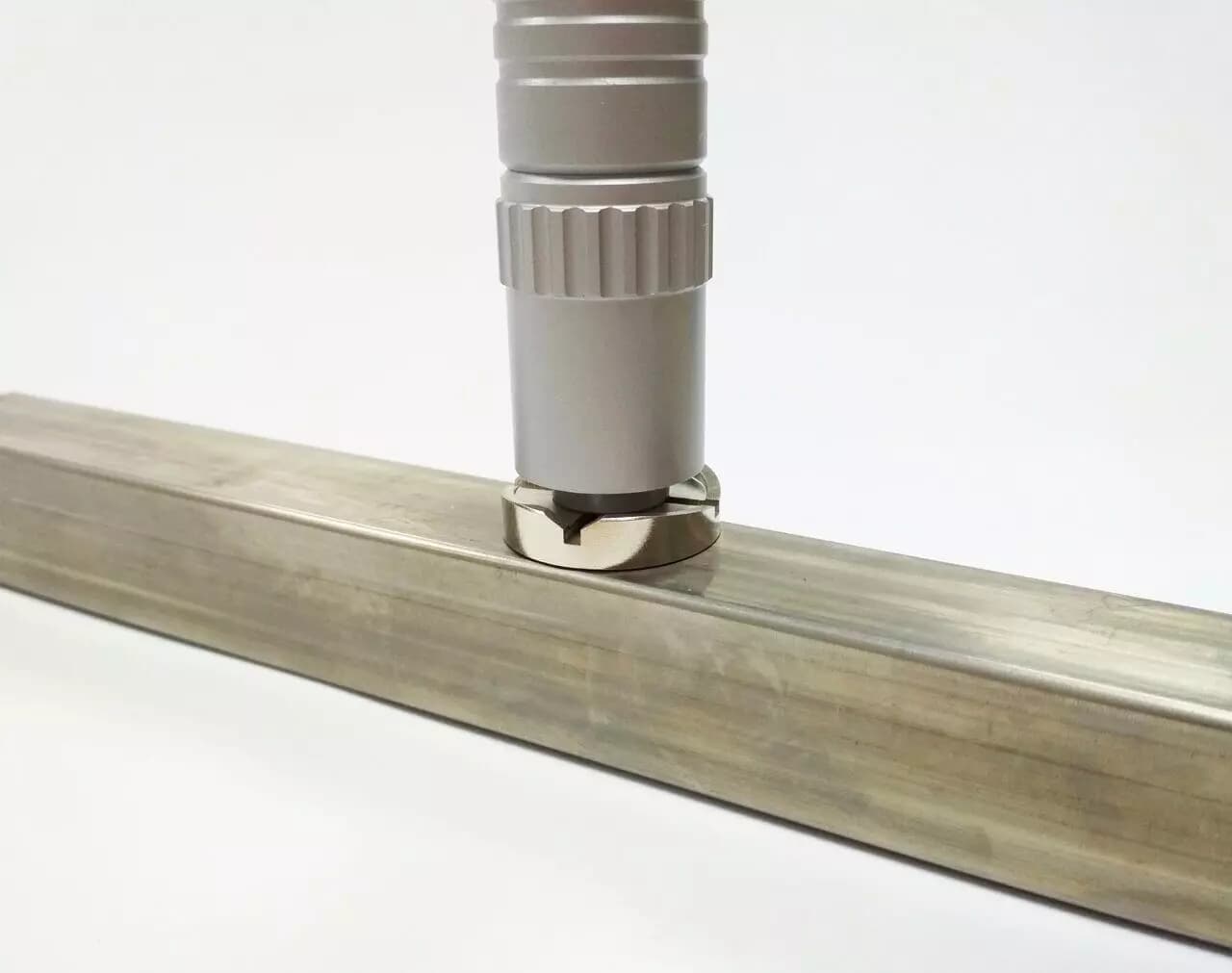

1. Одна сторона имеет ровную поверхность для устойчивого позиционирования УЗ датчика при работе на плоскостях;

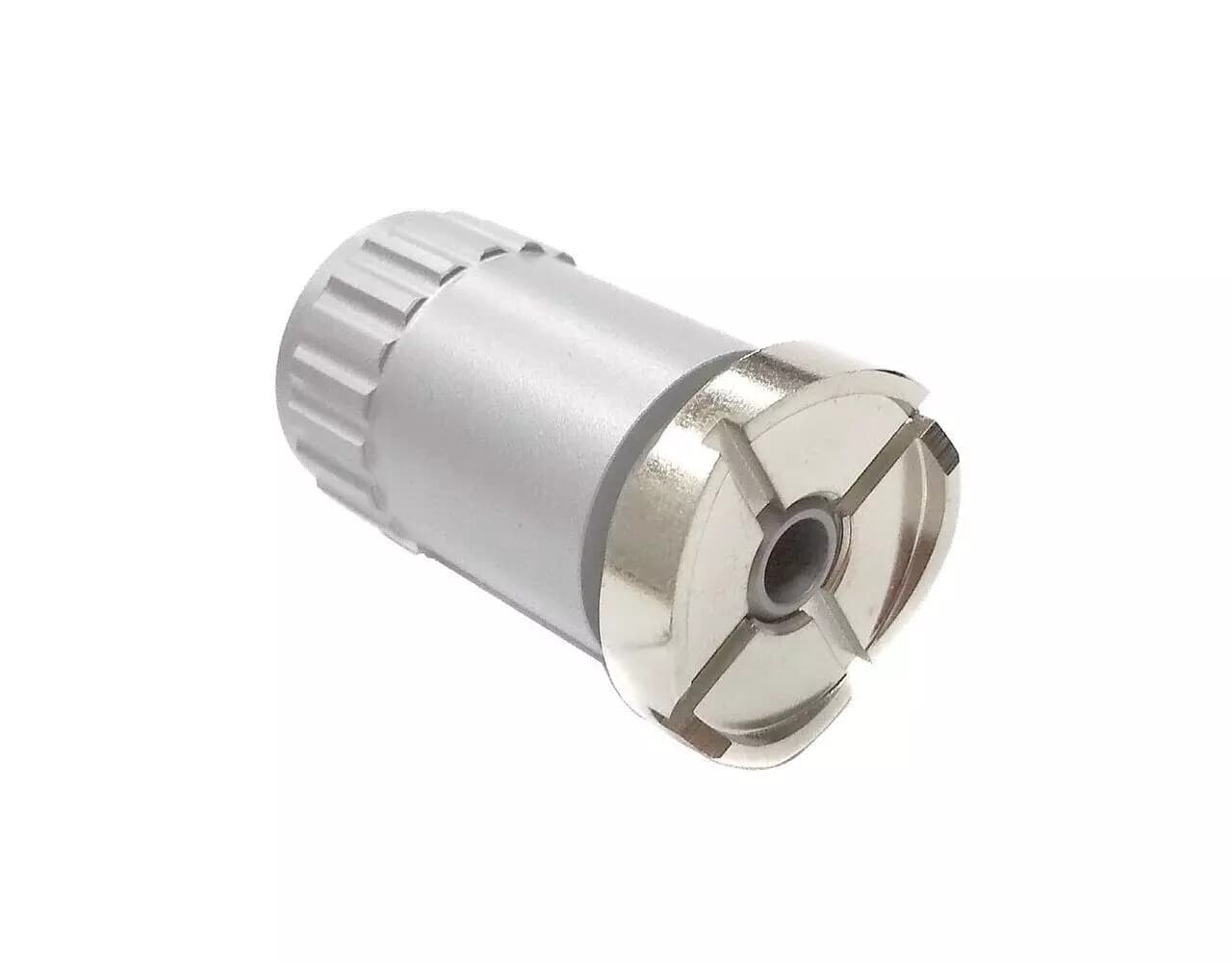

2. Другая сторона представляет собой специализированную поверхность для работы на криволинейных объектах диаметром от 4 мм.

Основной материал насадки — легкий алюминиевый сплав, обладающий высоким уровнем твердости, что обеспечивает устойчивость к нагрузкам и износостойкость.
