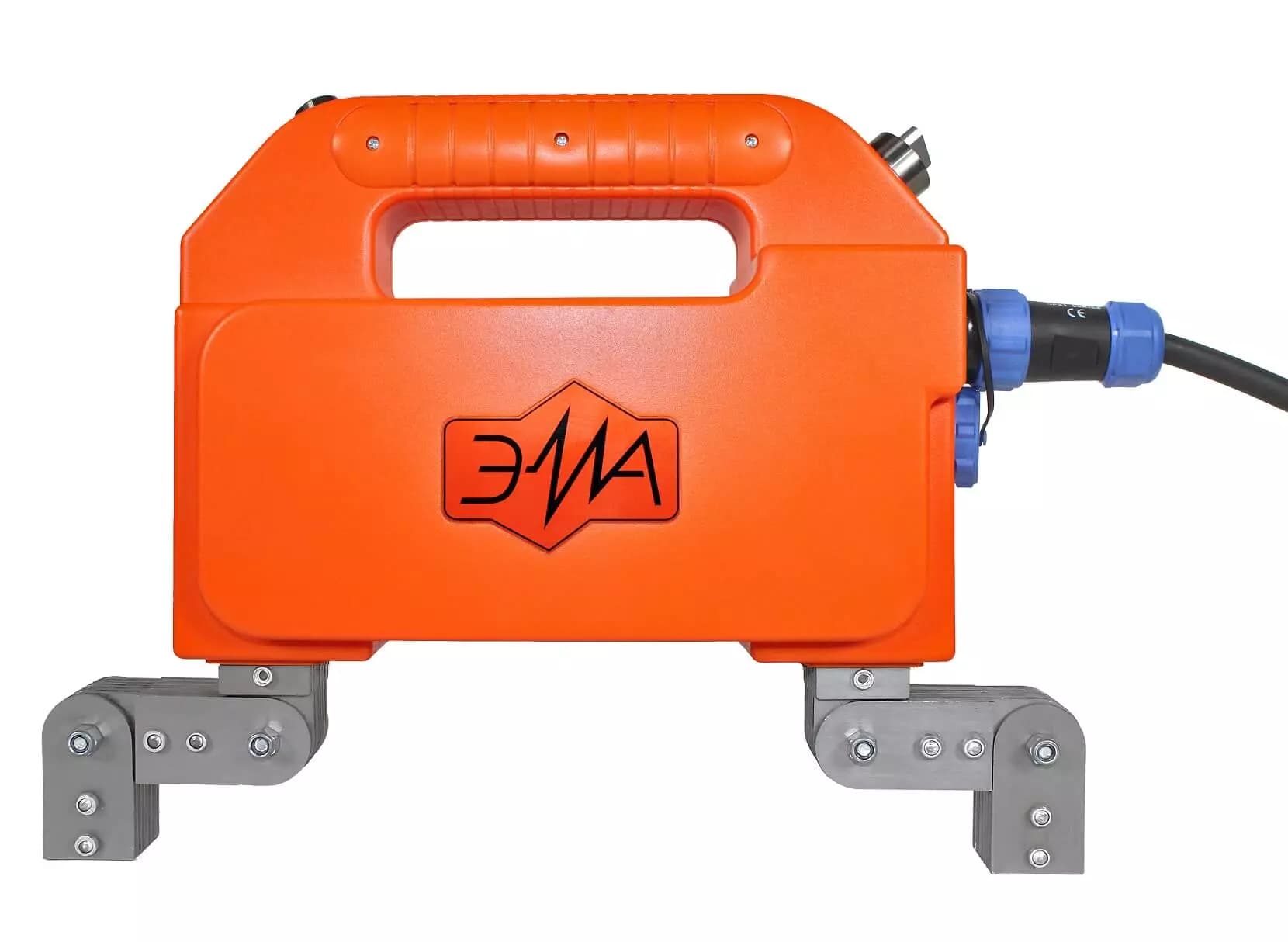

Портативный электромагнит для магнитопорошковой дефектоскопии ЭМА-200 (переменный и постоянный ток)

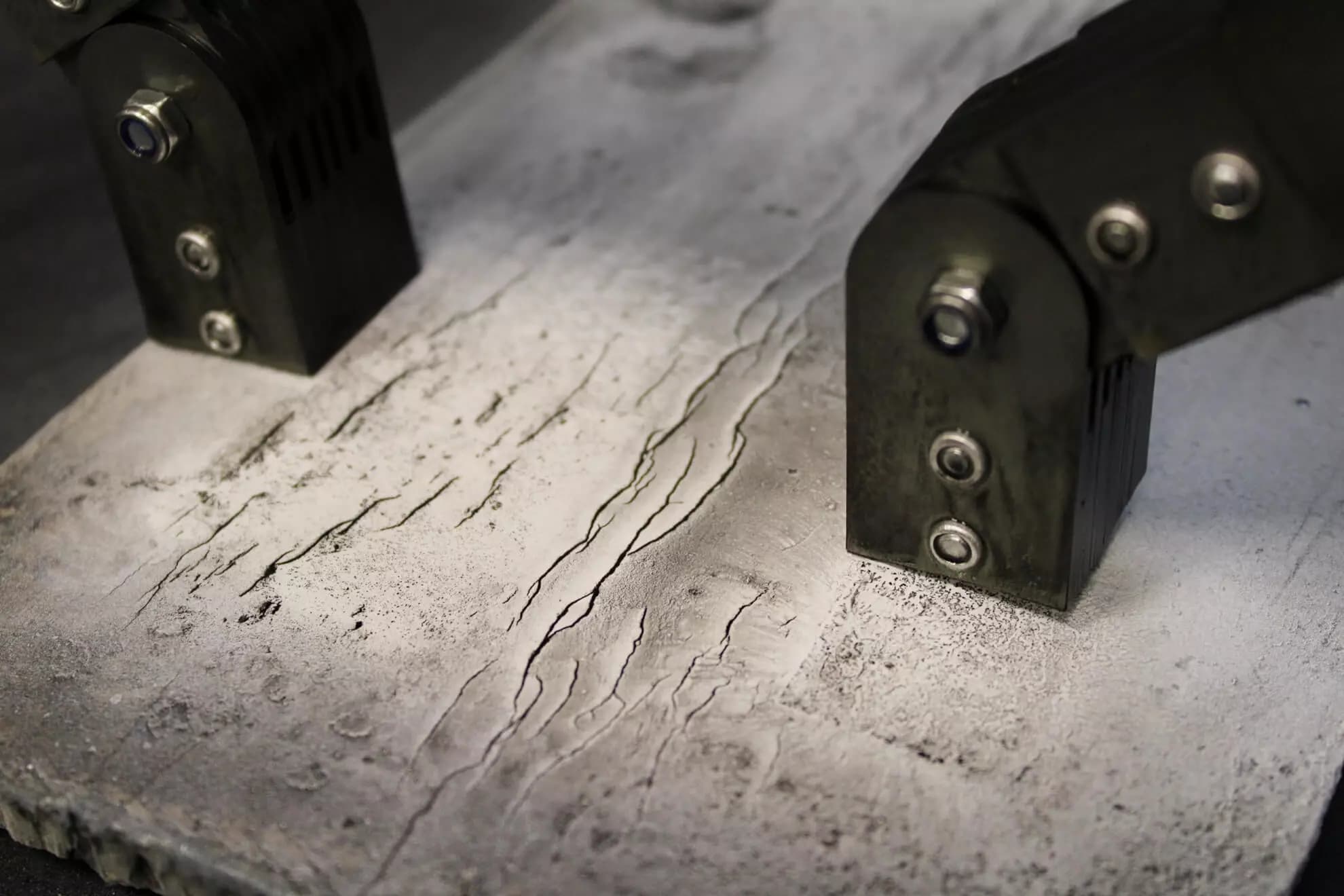

Электромагнит магнитопорошковый ЭМА-200 производства НПП «Машпроект» применяется для проведения магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале: трещины, волосовины, надрывы; непровары сварных соединений.
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.

Электромагнит магнитопорошковый ЭМА-200. Назначение:

• Намагничивание изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем.
• В режиме «ПЕРЕМЕННЫЙ ТОК» прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля.

Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.

Электромагнит магнитопорошковый ЭМА-200. Особенности:

— На торце корпуса расположен специальный переключатель для выбора режима работы: «ВЫКЛ.», «ПЕРЕМЕННЫЙ ТОК», «ПОСТОЯННЫЙ ТОК».

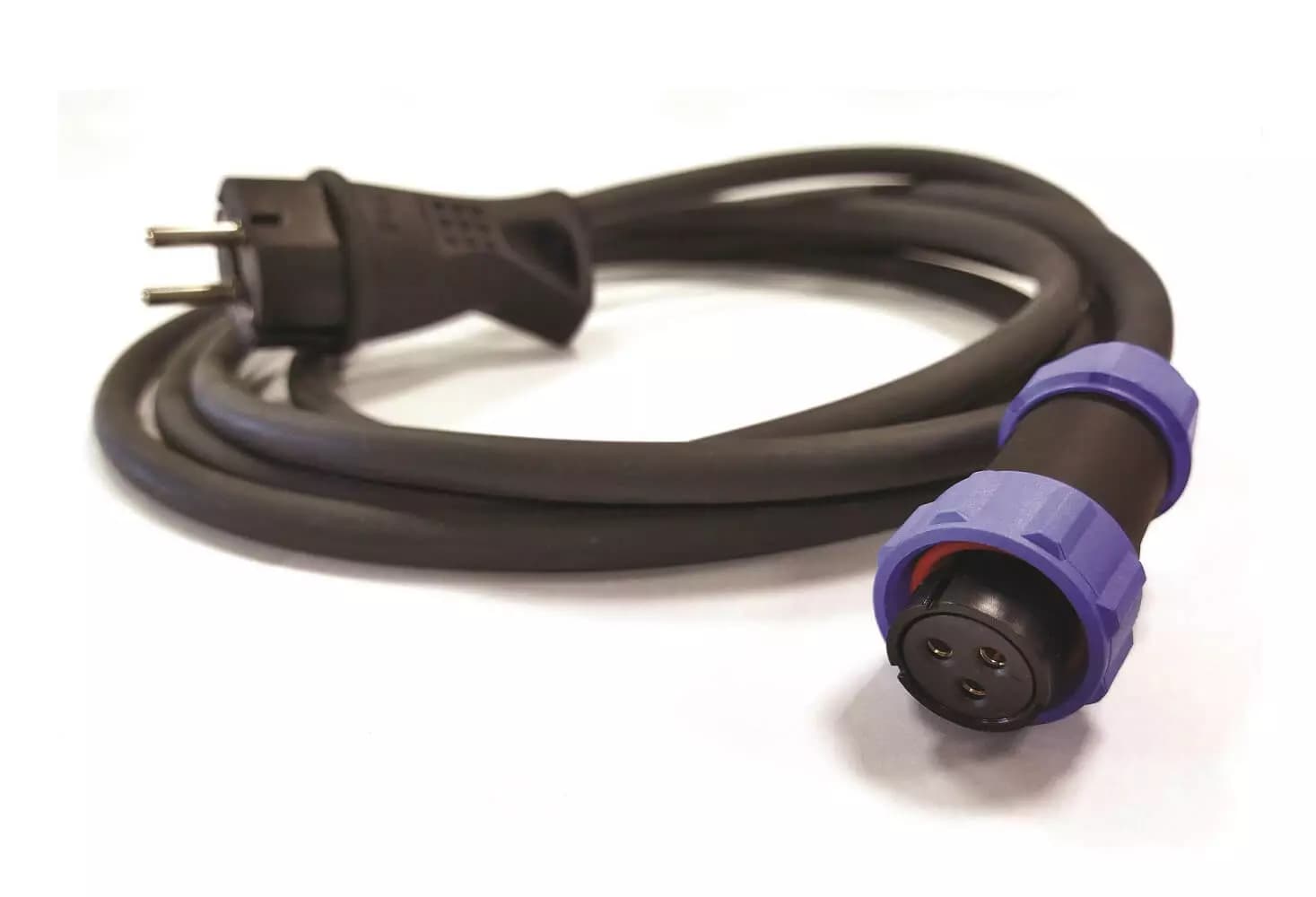

— Кабель питания подключается через разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита.

— Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.

— Удобная ручка и элементы управления для работы в перчатках.

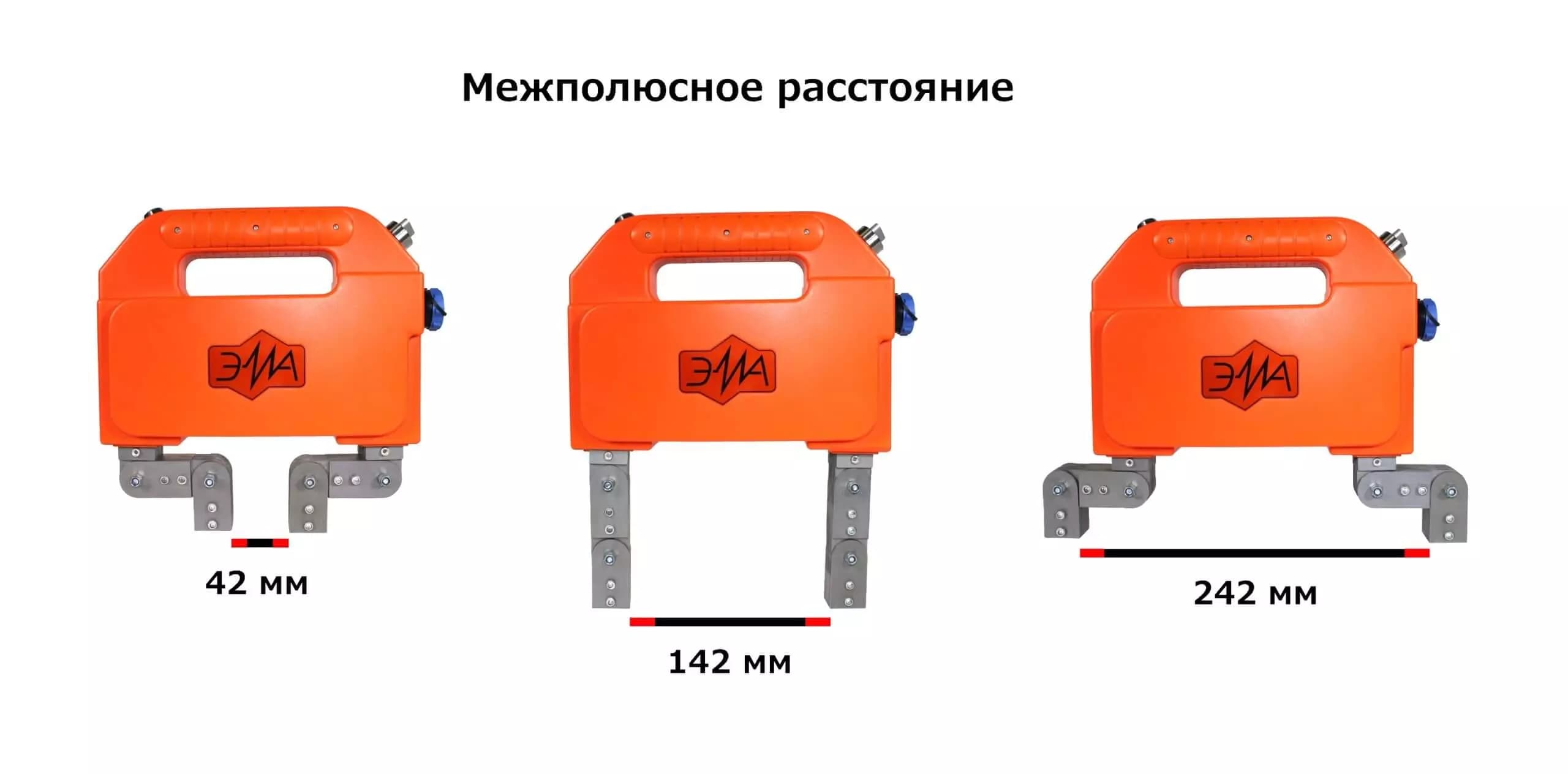

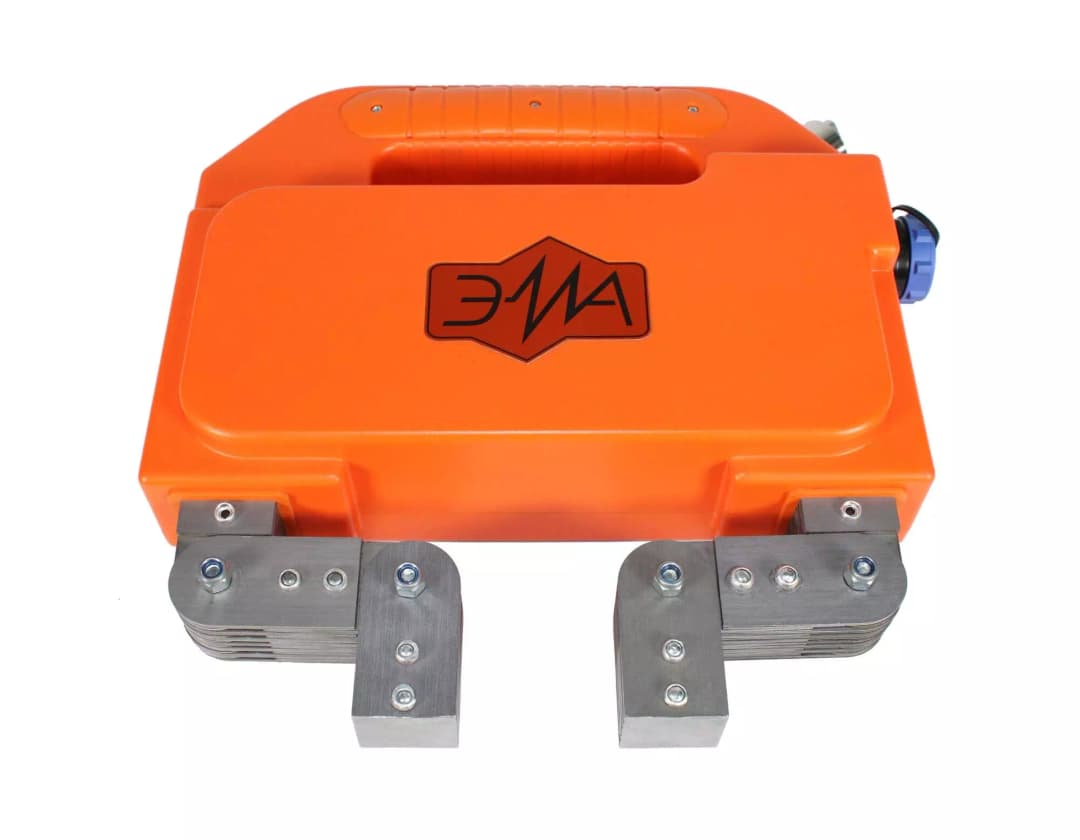

— Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 30 до 258 мм.

— Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Электромагнит магнитопорошковый ЭМА-200. Типовые объекты контроля:

• Сварные швы
• Детали машин и механизмов
• Строительные металлические конструкции
• Трубопроводы
• Металлопрокат
• Отливки

Портативный электромагнит магнитопорошковый ЭМА-200 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.

Преимущества в эксплуатации

— Возможность работы в двух режимах: «ПЕРЕМЕННЫЙ ТОК» и «ПОСТОЯННЫЙ ТОК».

— Удобное расположение переключателя режимов работы на торце корпуса прибора.

— Пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях.

— Кабель питания, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита.

— Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации.

— Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Работа с электромагнитом

Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.

• Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений;
• Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;
• Подключить сетевой кабель к разъему на корпусе электромагнита;
• Подключить сетевой кабель к розетке питающей сети (230В, 50Гц);
• С помощью переключателя выбрать режим работы — «ПЕРЕМЕННЫЙ ТОК» или «ПОСТОЯННЫЙ ТОК»;
• Установить электромагнит полюсами в зону контроля на изделии;
• Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии магнитного поля.

Для размагничивания изделия необходимо установить переключатель выбора режима работы в положение «ПЕРЕМЕННЫЙ ТОК»; затем, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.

По окончании работы — отключить сетевой кабель от розетки сети, затем — от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.

ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя!
Не оставляйте подключенный к сети электромагнит без присмотра!
