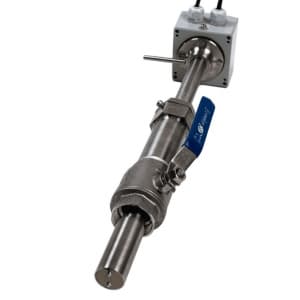

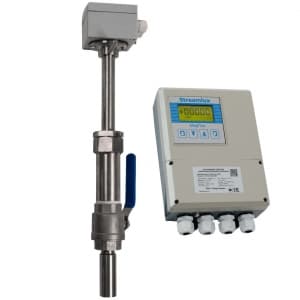

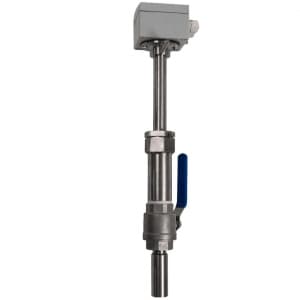

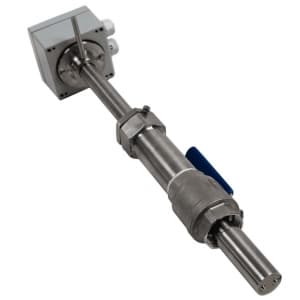

Погружной (вставной) электромагнитный расходомер Streamlux MagFlow 2600
Код товара: 1534
Цена по запросу
Электромагнитный расходомер вставного типа Streamlux MagFlow 2600 - это отличное решение для учета расхода воды в напорных трубопроводов больших диаметров. Этот погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.
В отличие от расходомеров полного сечения, погружной расходомер MagFlow 2600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. При необходимости он может так же легко сниматься для периодической поверки, очистки или переноса на другие точки контроля расхода.
Измеряемые жидкости:
• Чистая вода
• Речная вода
• Подготовленная вода
• Морская вода
• Пластовые воды
Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, хастеллоя, а также карбида вольфрама.

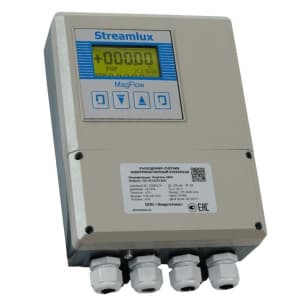

Вставной расходомер MagFlow 2600 оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART. Это позволяет легко подключать его в любые системы диспетчеризации. При отсутствии в месте установки источника питания на 220 или 24 вольта, может быть использована модель Streamlux MagFlow 1600 со встроенной батарей, которая обеспечивает бесперебойную работу прибора в течение 5 лет.
Быстрый монтаж
Важно!!! Расходомеры MagFlow 2600 монтируют под давлением и без остановки потока.
Для монтажа на стальной трубе вначале нужно приварить бобышку с резьбой 2" (входит в комплект поставки прибора). После этого на резьбу наворачивается шаровой кран (также входит в комплект), используя фум-ленту или лён.
Далее берется специальная фреза со сменной коронкой, которая прикручивается изнутри к шаровому крану и погружается внутрь вплоть до касания со стенкой трубопровода. Приведя фрезу во вращение с помощью дрели или мощного шуруповерта необходимо просверлить в трубопроводе отверстие. После этого нужно поднять фрезу в исходное положение и перекрыть за ней шаровой кран.
Теперь можно отсоединить фрезу и привернуть к шаровому крану шток расходомера MagFlow 2600. Открыв шаровой кран, необходимо погрузить расходомер через шаровой кран в трубопровод на глубину согласно руководству по эксплуатации. После этого важно убедиться в корректной ориентации прибора (метка на корпусе параллельно потоку) и зафиксировать в этом положении контр-гайкой.
Монтаж на неметаллических трубах
Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно потребуется т.н. седельный отвод ("седёлка") для фиксации резьбового соединения на поверхности трубопровода. Также будет необходим редукционный ниппель (для установки шарового крана на отвод).
 |  |

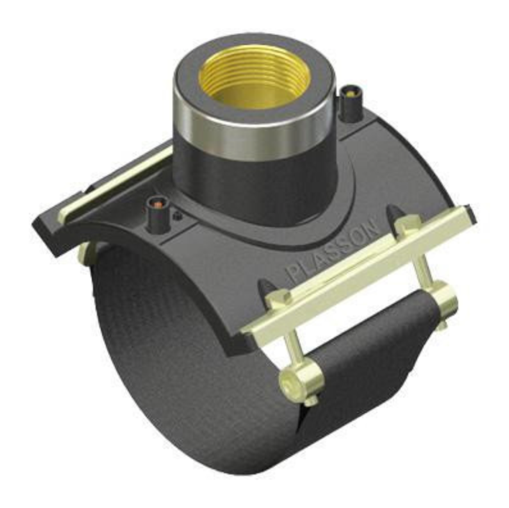

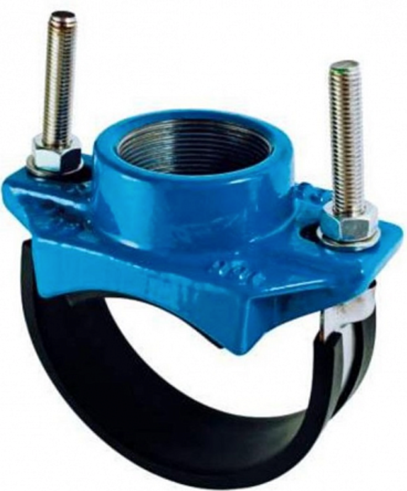

| Отвод для пластиковых труб | Отвод для чугунных труб |
По вашему заказу мы можем предложить расходомер Streamlux MagFlow 2600 сразу вместе с монтажным комплектом для вашей неметаллической или чугунной трубы. Укажите материал трубы, наружный диаметр и максимальное давление. Мы подберём для вас оптимальное решение.
| Диаметр номинальный, мм. | DN200…DN1600 |
| Материал электродов | Нержавеющая сталь 316L Титановый сплав Никелевый сплав Hastelloy В Никелевый сплав Hastelloy C Нержавеющая сталь с покрытием из карбида вольфрама |
| Материал зонда | Углеродная сталь Нержавеющая сталь (304) |
| Присоединение | С измерительной трубкой Без измерительной трубки |
| Минимальный расход, м3/ч | 5,66 |
| Температура рабочей среды, °C | 0…+60 |
| Температура окружающей среды, °C | -25…+60 |
| Влажность относительная, % | не более 85 |
| Давление рабочей среды, МПа | 0,6 - 1,6 |
| Погрешность, % | ± 1,0 |
| Класс защиты | IP68 |
| Питание | 220 В переменного тока, 50Гц 24 В постоянного тока |
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА | 4…20 (HART) |
| Цифровой выход | RS485 (MODBUS) |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) | В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
| Диапазон расхода (м3/ч) | ||||
| DN, мм | Qmin при V=0,05 м/с | Qn1 при V=0,2 м/с | Qn2 при V=0,5 м/с | Qn3 при V=10 м/с |
| 200 | 5,655 | 22,619 | 56,549 | 1130,973 |
| 300 | 12,723 | 50,894 | 127,235 | 2544,690 |
| 350 | 17,318 | 69,272 | 173,180 | 3463,606 |
| 400 | 22,619 | 90,478 | 226,195 | 4523,893 |
| 450 | 28,628 | 114,511 | 286,278 | 5725,553 |
| 500 | 35,343 | 141,372 | 353,429 | 7068,583 |
| 600 | 50,894 | 203,575 | 508,938 | 10178,760 |
| 700 | 69,272 | 277,088 | 692,721 | 13854,424 |
| 800 | 90,478 | 361,911 | 904,779 | 18095,574 |
| 900 | 114,511 | 458,044 | 1145,111 | 22902,210 |
| 1000 | 141,372 | 565,487 | 1413,717 | 28274,334 |
| 1200 | 203,575 | 814,301 | 2035,752 | 40715,041 |
| 1400 | 277,088 | 1108,354 | 2770,885 | 55417,694 |
| 1600 | 361,911 | 1447,646 | 3619,115 | 72382,295 |

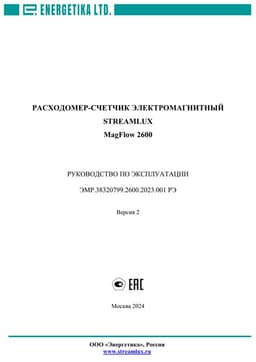

Руководство по эксплуатации MG 101
Руководство по эксплуатации MagFlow 2600Описание
Электромагнитный расходомер вставного типа Streamlux MagFlow 2600 - это отличное решение для учета расхода воды в напорных трубопроводов больших диаметров. Этот погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.
В отличие от расходомеров полного сечения, погружной расходомер MagFlow 2600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. При необходимости он может так же легко сниматься для периодической поверки, очистки или переноса на другие точки контроля расхода.
Измеряемые жидкости:
• Чистая вода
• Речная вода
• Подготовленная вода
• Морская вода
• Пластовые воды
Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, хастеллоя, а также карбида вольфрама.
Вставной расходомер MagFlow 2600 оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART. Это позволяет легко подключать его в любые системы диспетчеризации. При отсутствии в месте установки источника питания на 220 или 24 вольта, может быть использована модель Streamlux MagFlow 1600 со встроенной батарей, которая обеспечивает бесперебойную работу прибора в течение 5 лет.
Быстрый монтаж
Важно!!! Расходомеры MagFlow 2600 монтируют под давлением и без остановки потока.
Для монтажа на стальной трубе вначале нужно приварить бобышку с резьбой 2" (входит в комплект поставки прибора). После этого на резьбу наворачивается шаровой кран (также входит в комплект), используя фум-ленту или лён.
Далее берется специальная фреза со сменной коронкой, которая прикручивается изнутри к шаровому крану и погружается внутрь вплоть до касания со стенкой трубопровода. Приведя фрезу во вращение с помощью дрели или мощного шуруповерта необходимо просверлить в трубопроводе отверстие. После этого нужно поднять фрезу в исходное положение и перекрыть за ней шаровой кран.
Теперь можно отсоединить фрезу и привернуть к шаровому крану шток расходомера MagFlow 2600. Открыв шаровой кран, необходимо погрузить расходомер через шаровой кран в трубопровод на глубину согласно руководству по эксплуатации. После этого важно убедиться в корректной ориентации прибора (метка на корпусе параллельно потоку) и зафиксировать в этом положении контр-гайкой.
Монтаж на неметаллических трубах
Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно потребуется т.н. седельный отвод ("седёлка") для фиксации резьбового соединения на поверхности трубопровода. Также будет необходим редукционный ниппель (для установки шарового крана на отвод).
| |
| Отвод для пластиковых труб | Отвод для чугунных труб |
По вашему заказу мы можем предложить расходомер Streamlux MagFlow 2600 сразу вместе с монтажным комплектом для вашей неметаллической или чугунной трубы. Укажите материал трубы, наружный диаметр и максимальное давление. Мы подберём для вас оптимальное решение.
Характеристики
| Диаметр номинальный, мм. | DN200…DN1600 |
| Материал электродов | Нержавеющая сталь 316L Титановый сплав Никелевый сплав Hastelloy В Никелевый сплав Hastelloy C Нержавеющая сталь с покрытием из карбида вольфрама |
| Материал зонда | Углеродная сталь Нержавеющая сталь (304) |
| Присоединение | С измерительной трубкой Без измерительной трубки |
| Минимальный расход, м3/ч | 5,66 |
| Температура рабочей среды, °C | 0…+60 |
| Температура окружающей среды, °C | -25…+60 |
| Влажность относительная, % | не более 85 |
| Давление рабочей среды, МПа | 0,6 - 1,6 |
| Погрешность, % | ± 1,0 |
| Класс защиты | IP68 |
| Питание | 220 В переменного тока, 50Гц 24 В постоянного тока |
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА | 4…20 (HART) |
| Цифровой выход | RS485 (MODBUS) |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) | В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
| Диапазон расхода (м3/ч) | ||||
| DN, мм | Qmin при V=0,05 м/с | Qn1 при V=0,2 м/с | Qn2 при V=0,5 м/с | Qn3 при V=10 м/с |
| 200 | 5,655 | 22,619 | 56,549 | 1130,973 |
| 300 | 12,723 | 50,894 | 127,235 | 2544,690 |
| 350 | 17,318 | 69,272 | 173,180 | 3463,606 |
| 400 | 22,619 | 90,478 | 226,195 | 4523,893 |
| 450 | 28,628 | 114,511 | 286,278 | 5725,553 |
| 500 | 35,343 | 141,372 | 353,429 | 7068,583 |
| 600 | 50,894 | 203,575 | 508,938 | 10178,760 |
| 700 | 69,272 | 277,088 | 692,721 | 13854,424 |
| 800 | 90,478 | 361,911 | 904,779 | 18095,574 |
| 900 | 114,511 | 458,044 | 1145,111 | 22902,210 |
| 1000 | 141,372 | 565,487 | 1413,717 | 28274,334 |
| 1200 | 203,575 | 814,301 | 2035,752 | 40715,041 |
| 1400 | 277,088 | 1108,354 | 2770,885 | 55417,694 |
| 1600 | 361,911 | 1447,646 | 3619,115 | 72382,295 |
Документы
Руководство по эксплуатации MG 101Руководство по эксплуатации MagFlow 2600
