Низкочастотный ультразвуковой томограф А1040 MIRA
Код товара: 1040
Цена по запросу
Низкочастотный ультразвуковой томограф А1040 MIRA - модернизированная модель томографа А1040М ПОЛИГОН!

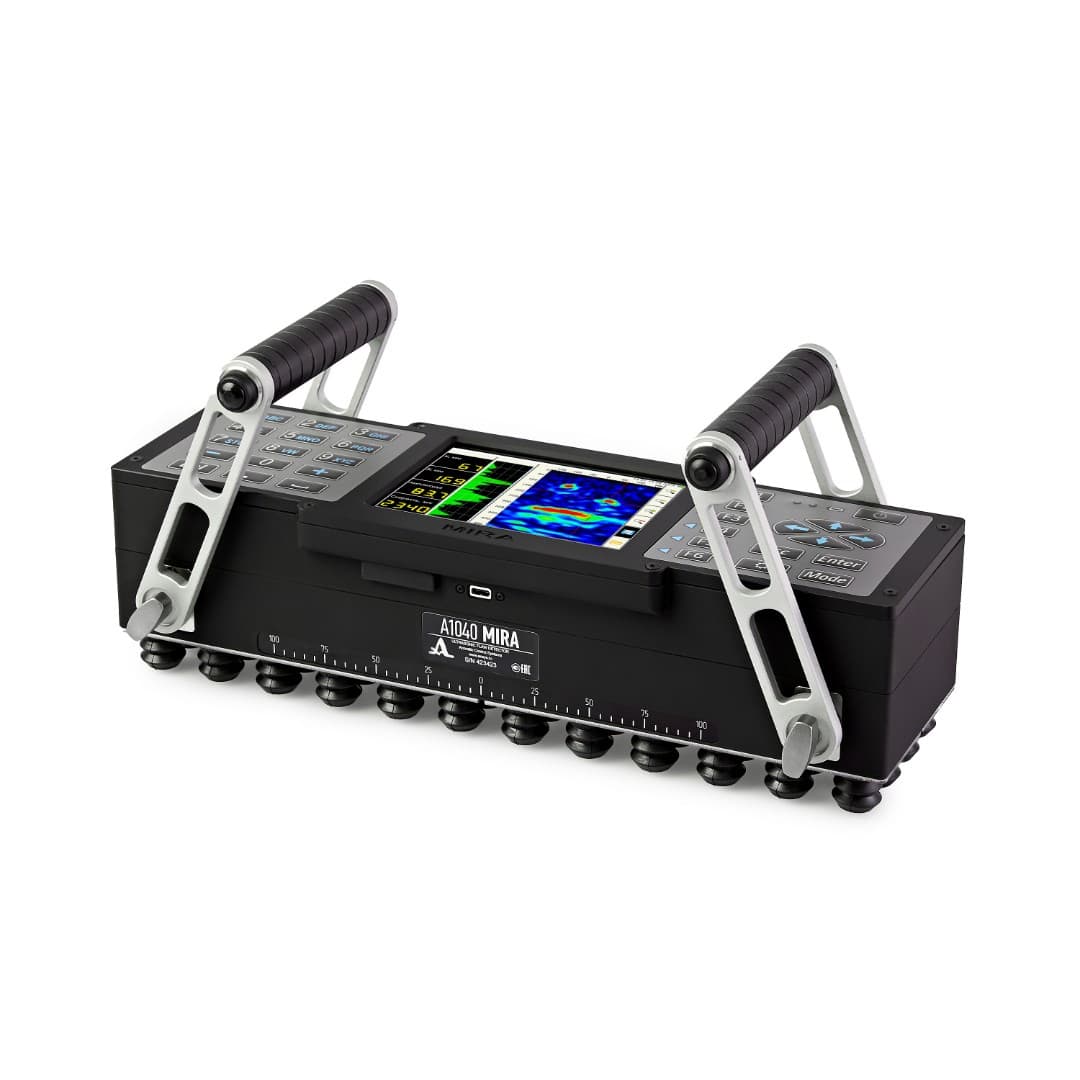

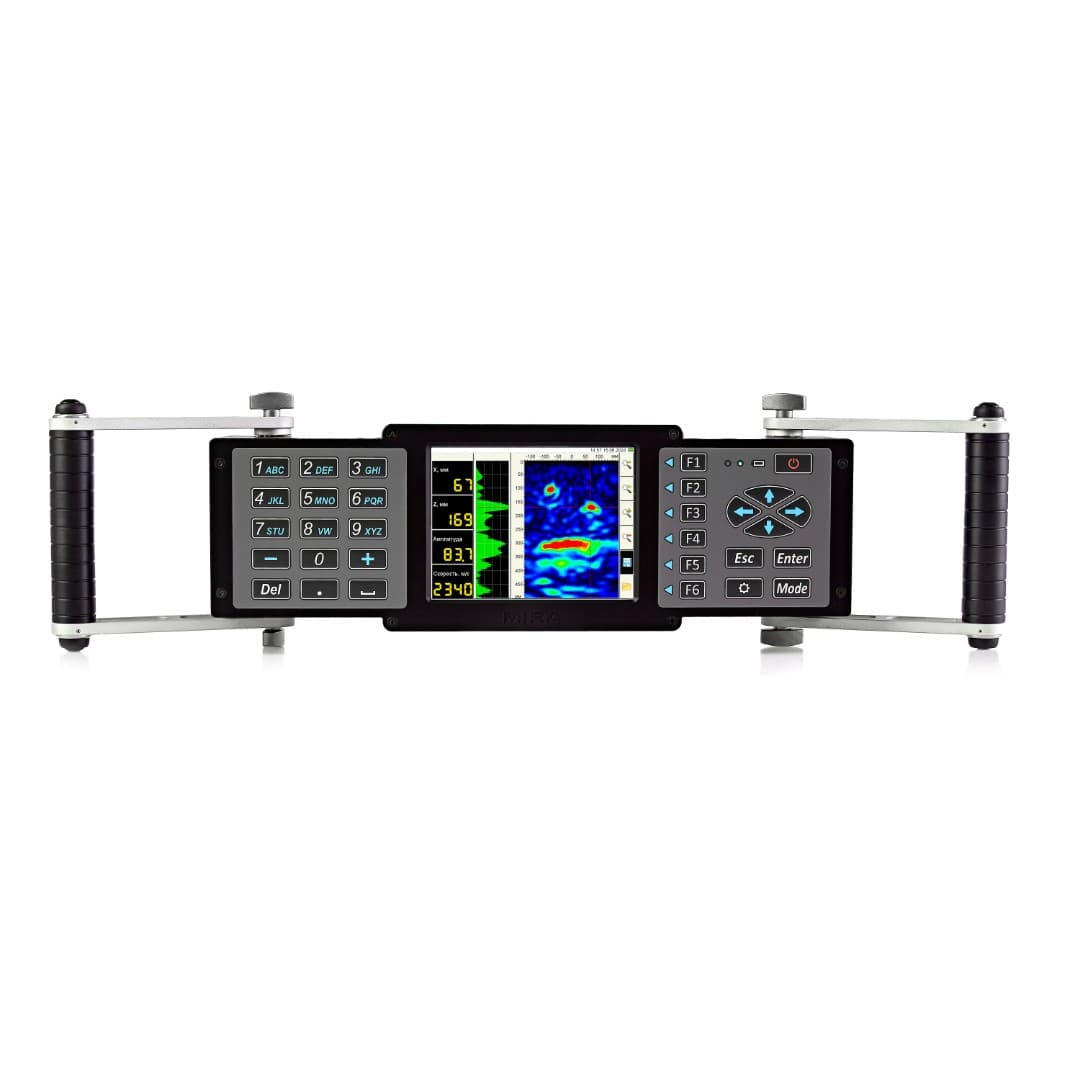

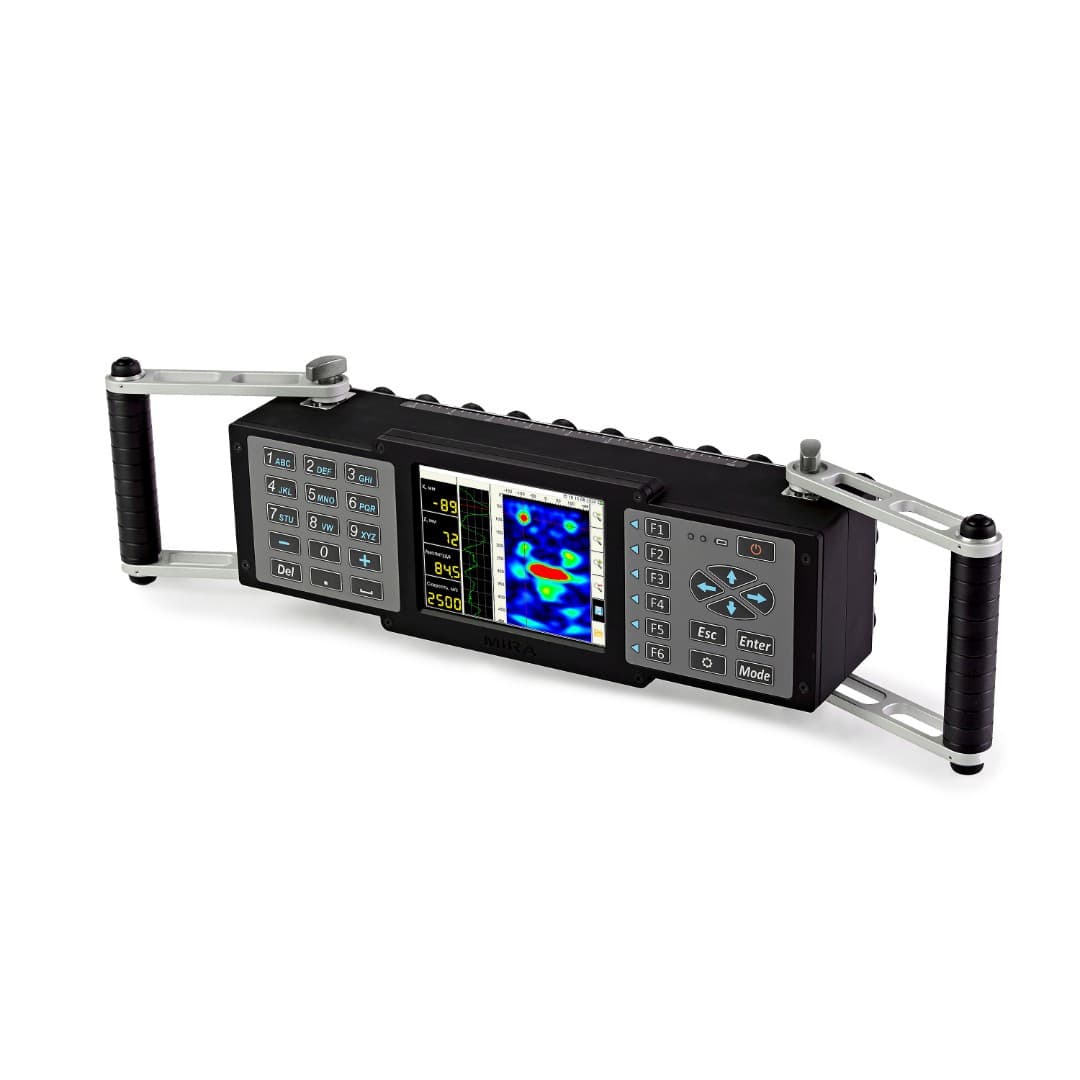

Портативный, переносной ультразвуковой томограф А1040 MIRA с визуализацией внутренней структуры объекта при одностороннем доступе предназначен для контроля конструкций из бетона, железобетона и камня с целью определения целостности материала в конструкции.
Решаемые задачи
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
- Контроль конструкций из бетона толщиной до 2 500 мм (максимальная глубина обзора).
- Контроль конструкций из железобетона толщиной до 800 мм (зависит от класса бетона, шага армирования, количества слоёв и диаметра арматуры).
- Контроль конструкций из мрамора и гранита толщиной до 2 000 мм.
- Поиск пластмассовых и металлических труб диаметром от 10 мм в железобетоне (строительство ледовых площадок).
- Исследование внутренней структуры угольных электродов диаметром от 900 мм.
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
- Контроль фундаментов, колонн, перекрытий в монолитных конструкциях с целью выявления непроливов.
- Поиск пустот за тюбингами в метрополитенах и железнодорожных туннелях.
- Контроль огнеупорных блоков стеклодувной печи.
- Определения толщины защитного слоя и глубины залегания арматуры.
- Измерение толщины объекта контроля при одностороннем доступе.
- Подробное документирование полученных результатов и построение 3D модели объекта контроля.
| Параметр | Значение |

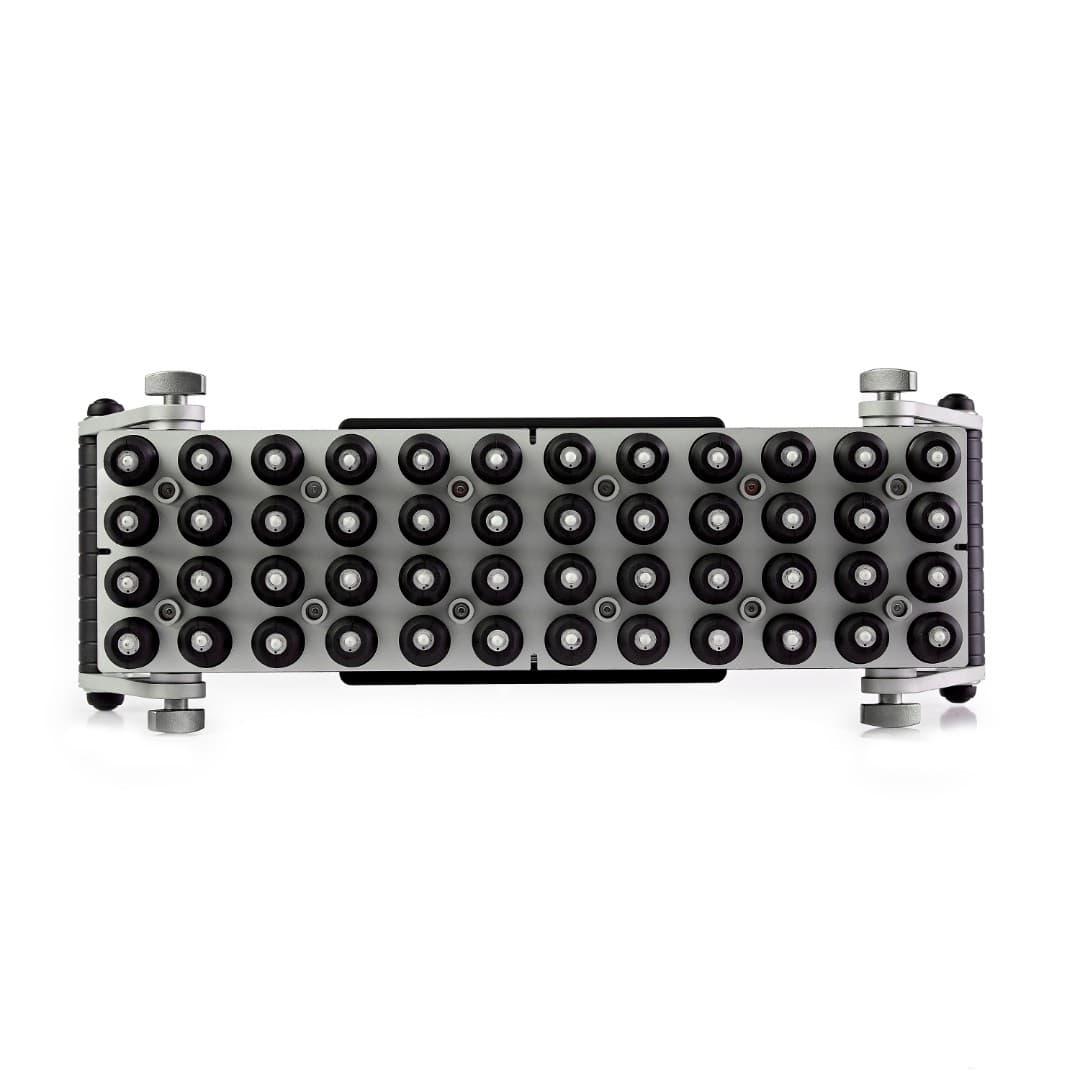

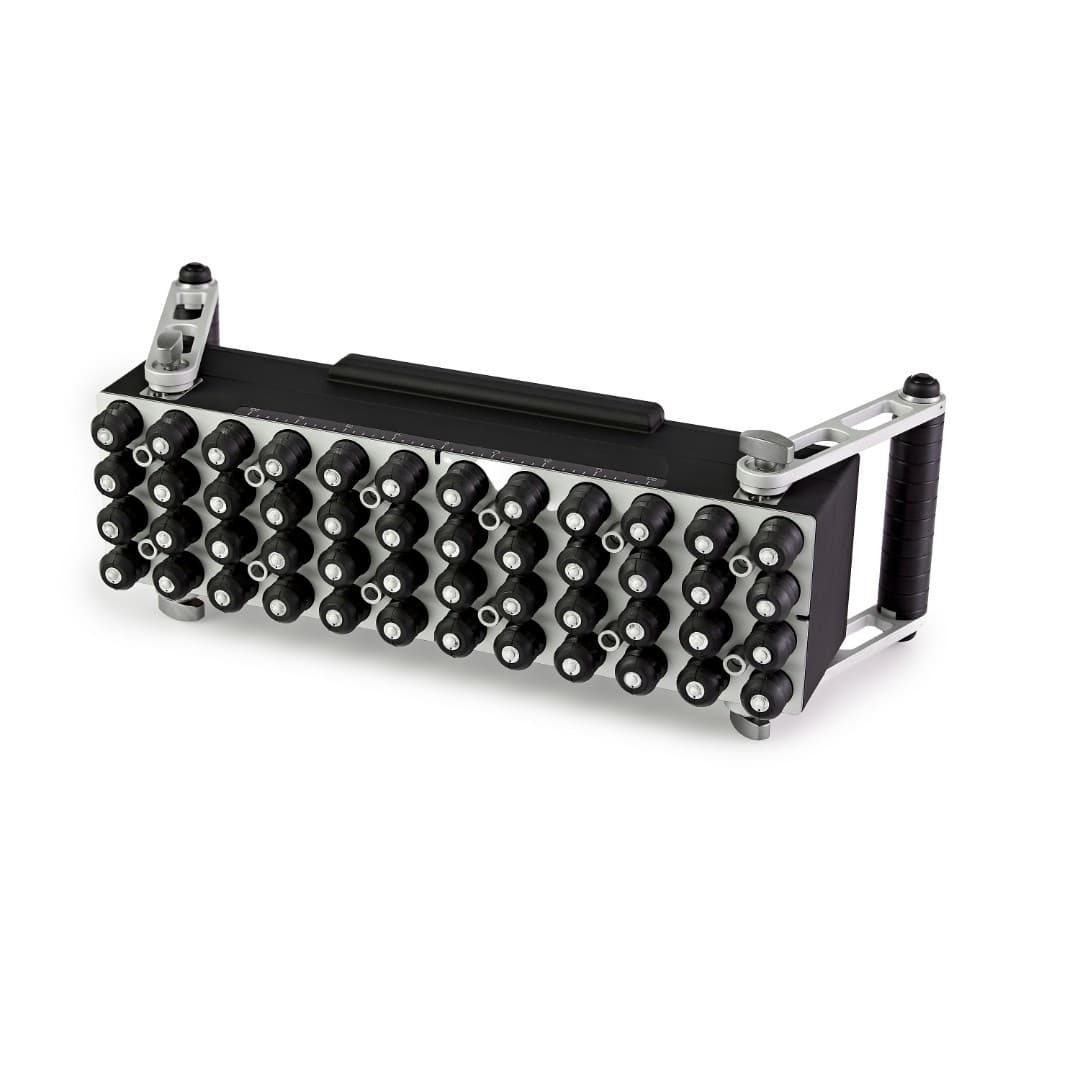

| Поисковое устройство | Встроенная матричная антенная решетка |
| Количество преобразователей в матричной антенной решетке | 48 |
| Тип преобразователей, используемых в антенной матричной решетке | Низкочастотные широкополосные поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками |
| Диапазон устанавливаемых скоростей ультразвука, м/с | от 1 000 до 4 000 |
| Максимальная глубина обзора в бетоне, мм | 2500 |
| Максимальная глубина обзора в железобетоне, мм | 800* |
| Диапазон измерений толщины, мм | от 50 до 600 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм, где Х-измеряемая толщина | ±(0,05∙Х+10) |
| Диапазон измерений глубины залегания дефекта (воздушный цилиндр диаметром не менее 20 мм, длиной не менее 200 мм), мм | от 50 до 400 |
| Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н-измеряемая глубина | ±(0,05∙Н+10) |
| Источник питания | аккумулятор |
| Номинальное значение напряжения аккумулятора, В | 11,2 |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 6 |
| Габаритные размеры, мм, не более: | |
| без ручек | 350х115х100 |
| с горизонтальным расположением ручек | 560х150х100 |
| с вертикальным расположением ручек | 360х170х160 |
| Масса электронного блока прибора с ручками и встроенным аккумулятором, кг, не более | 3,5 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации | |
| температура воздуха, °С | от минус 10 до плюс 50 |
| относительная влажность при температуре плюс 35°С, %, не выше | 95 |
| * зависит от класса бетона, шага армирования, количества слоёв и диаметра арматуры | |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1040 MIRA - электронный блок ультразвукового томографа | 1 |
| 2 | Переносной компьютер типа Notebook | 1 |
| 3 | Сетевой адаптер 65 Вт с кабелем Type C - Type C | 1 |
| 4 | Кабель USB A - Type C | 1 |
| 5 | Носитель с документацией и ПО | 1 |
| 6 | Проверочный образец A1040 MIRA | 1 |

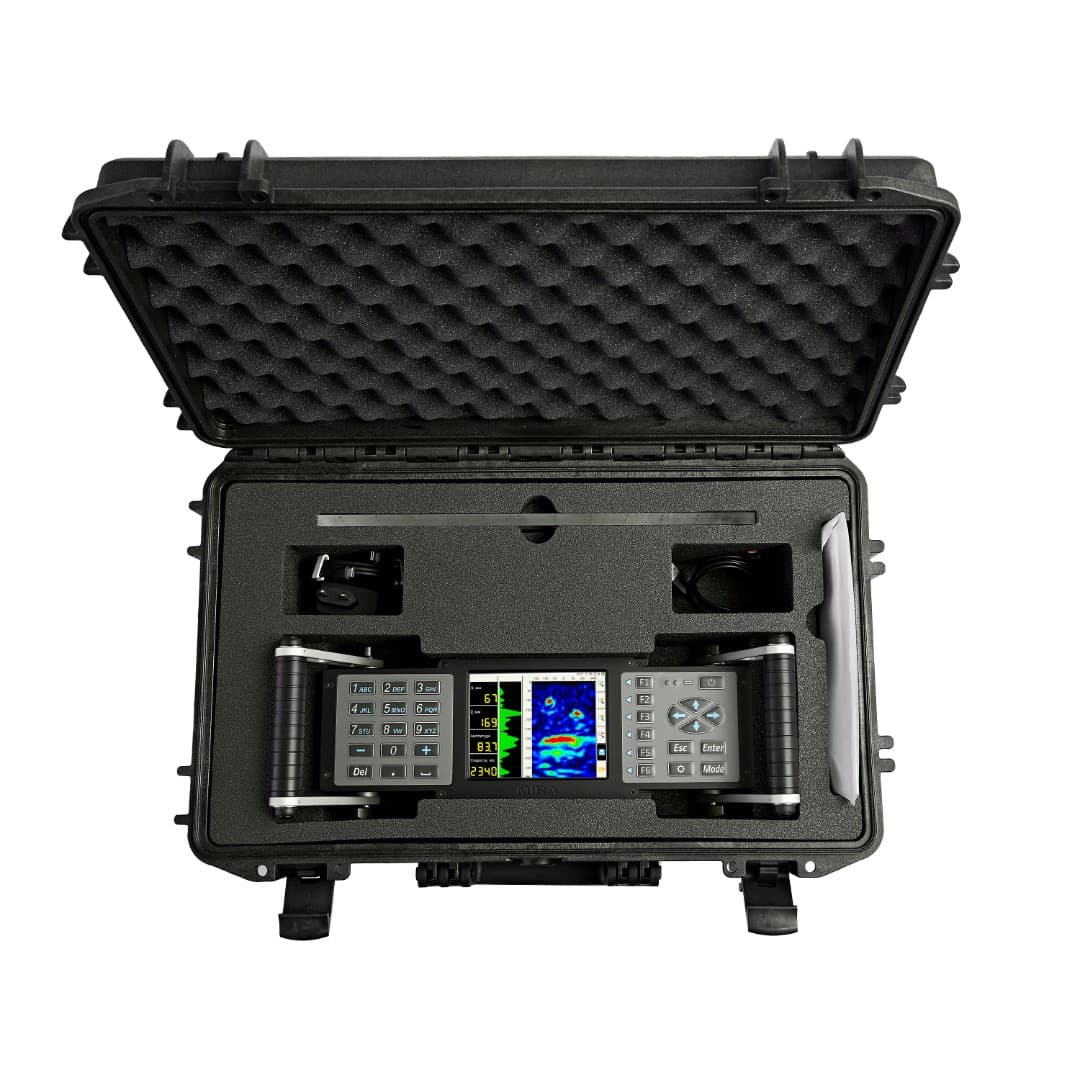

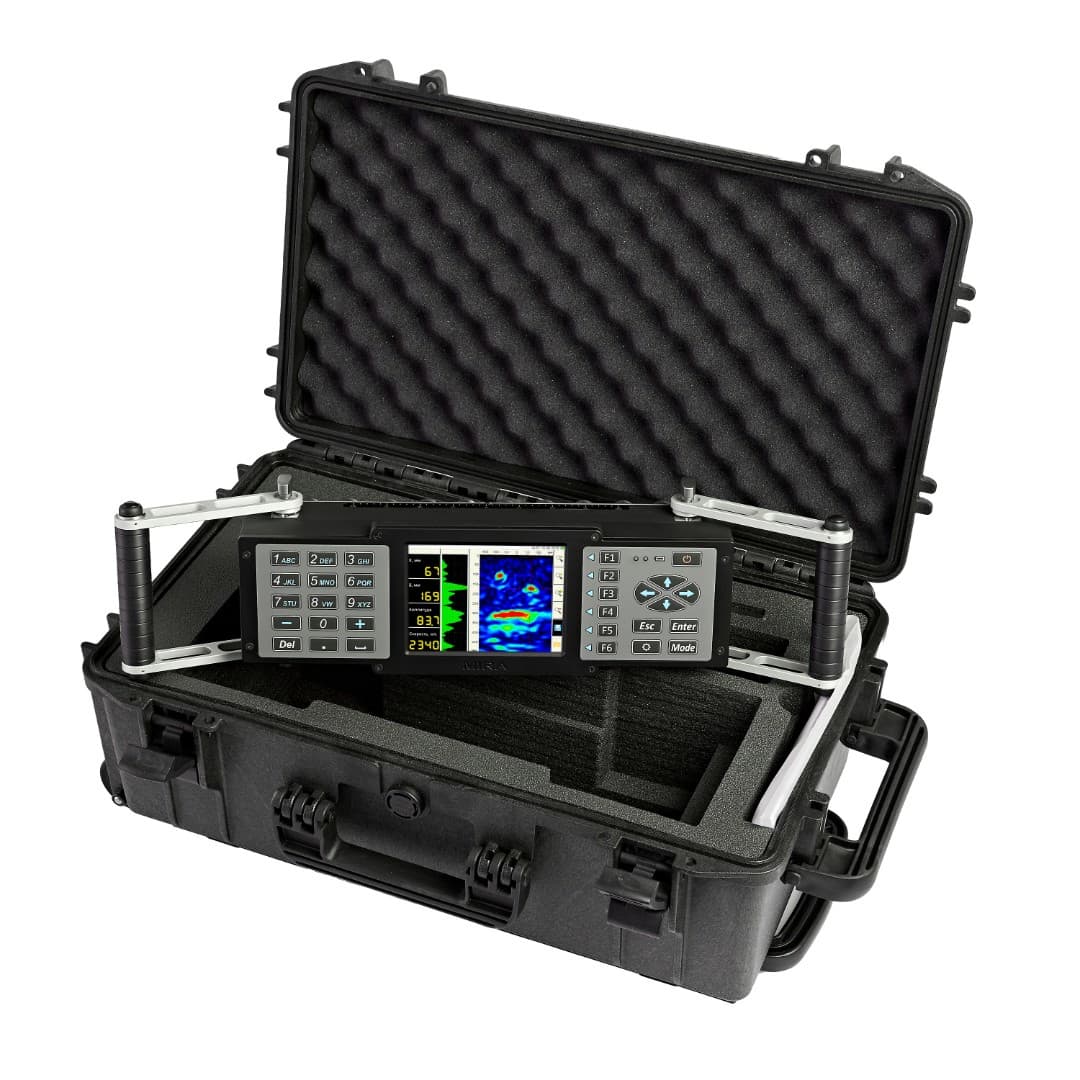

| 7 | Жесткий кейс М40 | 1 |
Описание
Низкочастотный ультразвуковой томограф А1040 MIRA - модернизированная модель томографа А1040М ПОЛИГОН!
Портативный, переносной ультразвуковой томограф А1040 MIRA с визуализацией внутренней структуры объекта при одностороннем доступе предназначен для контроля конструкций из бетона, железобетона и камня с целью определения целостности материала в конструкции.
Решаемые задачи
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
- Контроль конструкций из бетона толщиной до 2 500 мм (максимальная глубина обзора).
- Контроль конструкций из железобетона толщиной до 800 мм (зависит от класса бетона, шага армирования, количества слоёв и диаметра арматуры).
- Контроль конструкций из мрамора и гранита толщиной до 2 000 мм.
- Поиск пластмассовых и металлических труб диаметром от 10 мм в железобетоне (строительство ледовых площадок).
- Исследование внутренней структуры угольных электродов диаметром от 900 мм.
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
- Контроль фундаментов, колонн, перекрытий в монолитных конструкциях с целью выявления непроливов.
- Поиск пустот за тюбингами в метрополитенах и железнодорожных туннелях.
- Контроль огнеупорных блоков стеклодувной печи.
- Определения толщины защитного слоя и глубины залегания арматуры.
- Измерение толщины объекта контроля при одностороннем доступе.
- Подробное документирование полученных результатов и построение 3D модели объекта контроля.
Характеристики
| Параметр | Значение |
| Поисковое устройство | Встроенная матричная антенная решетка |
| Количество преобразователей в матричной антенной решетке | 48 |
| Тип преобразователей, используемых в антенной матричной решетке | Низкочастотные широкополосные поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками |
| Диапазон устанавливаемых скоростей ультразвука, м/с | от 1 000 до 4 000 |
| Максимальная глубина обзора в бетоне, мм | 2500 |
| Максимальная глубина обзора в железобетоне, мм | 800* |
| Диапазон измерений толщины, мм | от 50 до 600 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм, где Х-измеряемая толщина | ±(0,05∙Х+10) |
| Диапазон измерений глубины залегания дефекта (воздушный цилиндр диаметром не менее 20 мм, длиной не менее 200 мм), мм | от 50 до 400 |
| Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н-измеряемая глубина | ±(0,05∙Н+10) |
| Источник питания | аккумулятор |
| Номинальное значение напряжения аккумулятора, В | 11,2 |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 6 |
| Габаритные размеры, мм, не более: | |
| без ручек | 350х115х100 |
| с горизонтальным расположением ручек | 560х150х100 |
| с вертикальным расположением ручек | 360х170х160 |
| Масса электронного блока прибора с ручками и встроенным аккумулятором, кг, не более | 3,5 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации | |
| температура воздуха, °С | от минус 10 до плюс 50 |
| относительная влажность при температуре плюс 35°С, %, не выше | 95 |
| * зависит от класса бетона, шага армирования, количества слоёв и диаметра арматуры | |

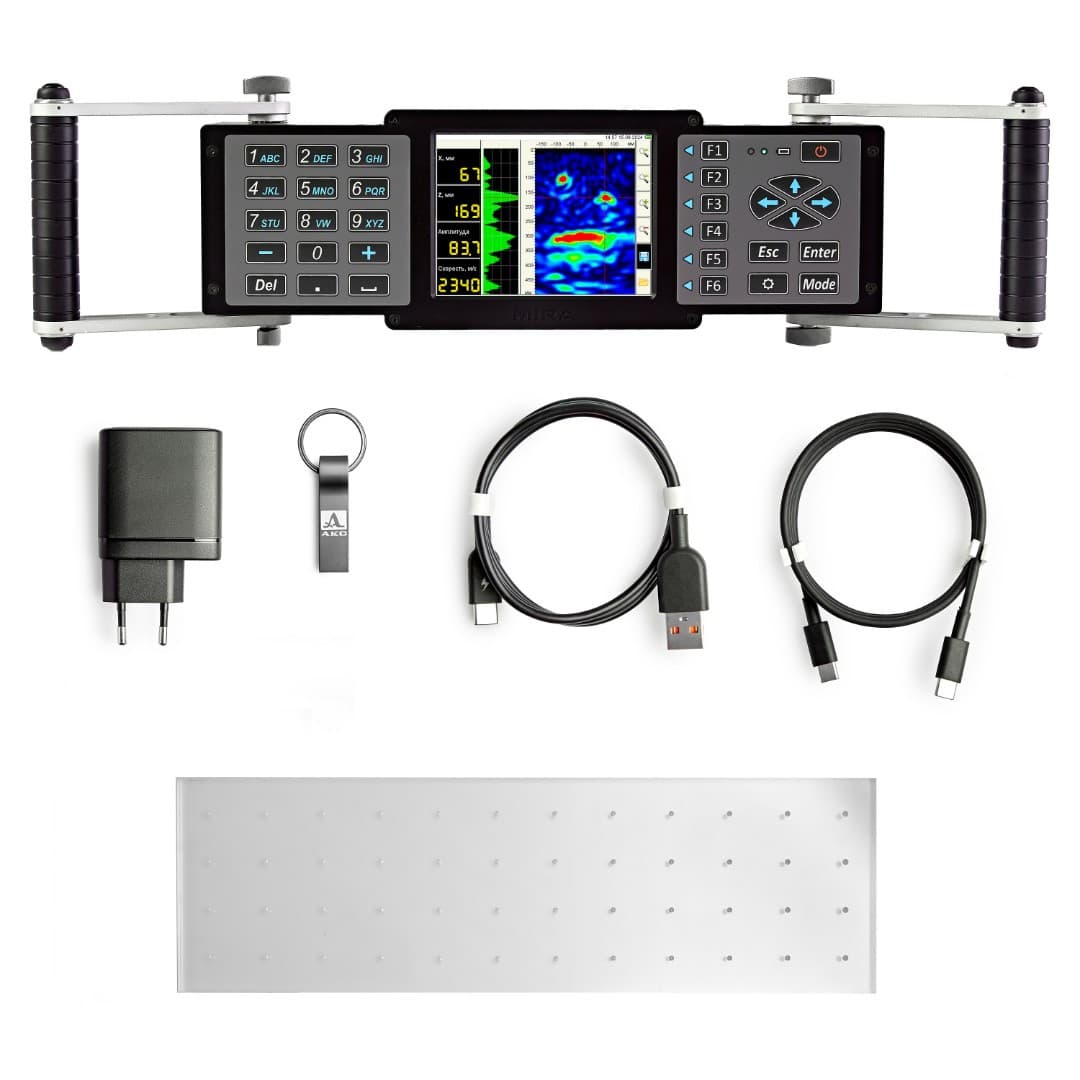

Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1040 MIRA - электронный блок ультразвукового томографа | 1 |
| 2 | Переносной компьютер типа Notebook | 1 |
| 3 | Сетевой адаптер 65 Вт с кабелем Type C - Type C | 1 |
| 4 | Кабель USB A - Type C | 1 |
| 5 | Носитель с документацией и ПО | 1 |
| 6 | Проверочный образец A1040 MIRA | 1 |
| 7 | Жесткий кейс М40 | 1 |
