Низкочастотный ультразвуковой томограф A1020 MIRA Lite
Код товара: 1039
Цена по запросу
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
- Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм.
- Исследование внутренней структуры колонн диаметром от 500 мм.
- Контроль фундаментов и перекрытий в монолитных конструкциях.
- Контроль объектов с криволинейными поверхностями.
- Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях.
- Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм.
- Определение толщины защитного слоя и глубины залегания арматуры.
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
- Измерение толщины объекта контроля при одностороннем доступе.
Особенности
- Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц.
- Улучшенная чувствительность в ближней зоне.
- Высокая точность измерений и чувствительность прибора к различным отражателям.
- Размеры обнаруживаемых несплошностей:
- от Ø10 мм – цилиндрический образ дефекта;
- от Ø 25 мм – сферический образ дефекта. - Малогабаритная антенная решетка для длительной работы на объекте.
- Новый тип износостойких СТК преобразователей с безжидкостным контактом.
- Защита преобразователей от грязи и пыли благодаря прочной мембране.
- Чехол для удобного крепления электронного блока на поясе оператора.
Режимы работы с 3D-изображением:
- Изометрическая поверхность;
- Текстурное отображение;
- Максимальная проекция.
- Режимы работы с 2D-изображением:
- Панорамный B-, C-, В-Скан;
- Плоскость сечения / объемный строб.
- Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).
| Параметр | Значение |
| Количество преобразователей в антенной решетке | 32 (8 групп х 4 элемента) |
| Диапазон измеряемых толщин | 10 – 1000 мм |
| Диапазон устанавливаемых скоростей ультразвука | 1 000 - 10 000 м/с |
| Диапазон рабочих частот | 10-100 кГц |
| Номинальная частота преобразователя | 50 кГц |
| Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н измеряемая глубина | ±(0,05∙Н+10) |
| Источник питания | аккумулятор |
| Номинальное значение напряжения аккумулятора | 11,2 В |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 10 часов |
| Класс защиты | IP54 |
| Габаритные размеры электронного блока, не более | 260x166x80 мм |
| Габаритные размеры антенной решетки, не более: без ручек | 220х129х99 мм |
| с горизонтальным расположением ручек | 376х167х99 мм |
| с вертикальным расположением ручек | 220х184х167 мм |
| Масса электронного блока прибора с аккумулятором, не более | 1,9 кг |
| Масса антенной решетки, не более | 3,1 кг |
| Средний срок службы, не менее | 5 лет |
| Условия эксплуатации: | |
| температура воздуха | от – 10 до +50 ºC |
| относительная влажность при температуре плюс 35 ºС, не выше | 95% |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1020 MIRA Lite - электронный блок ультразвукового томографа | 1 |
| 2 | Антенная решетка M4002 0.05A0R220Х110PS | 1 |
| 3 | Сетевой адаптер 220 В - 15 B | 1 |
| 4 | Кабель USB A- Micro B | 1 |
| 5 | Носитель с документацией и ПО | 1 |
| 6 | Проверочный образец | 1 |
| 7 | Чехол E14 | 1 |
| 8 | Жесткий кейс | 1 |
Описание
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
- Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм.
- Исследование внутренней структуры колонн диаметром от 500 мм.
- Контроль фундаментов и перекрытий в монолитных конструкциях.
- Контроль объектов с криволинейными поверхностями.
- Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях.
- Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм.
- Определение толщины защитного слоя и глубины залегания арматуры.
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
- Измерение толщины объекта контроля при одностороннем доступе.
Особенности
- Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц.
- Улучшенная чувствительность в ближней зоне.
- Высокая точность измерений и чувствительность прибора к различным отражателям.
- Размеры обнаруживаемых несплошностей:
- от Ø10 мм – цилиндрический образ дефекта;
- от Ø 25 мм – сферический образ дефекта. - Малогабаритная антенная решетка для длительной работы на объекте.
- Новый тип износостойких СТК преобразователей с безжидкостным контактом.
- Защита преобразователей от грязи и пыли благодаря прочной мембране.
- Чехол для удобного крепления электронного блока на поясе оператора.
Режимы работы с 3D-изображением:
- Изометрическая поверхность;
- Текстурное отображение;
- Максимальная проекция.
- Режимы работы с 2D-изображением:
- Панорамный B-, C-, В-Скан;
- Плоскость сечения / объемный строб.
- Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).
Характеристики
| Параметр | Значение |
| Количество преобразователей в антенной решетке | 32 (8 групп х 4 элемента) |
| Диапазон измеряемых толщин | 10 – 1000 мм |
| Диапазон устанавливаемых скоростей ультразвука | 1 000 - 10 000 м/с |
| Диапазон рабочих частот | 10-100 кГц |
| Номинальная частота преобразователя | 50 кГц |
| Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н измеряемая глубина | ±(0,05∙Н+10) |
| Источник питания | аккумулятор |
| Номинальное значение напряжения аккумулятора | 11,2 В |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 10 часов |
| Класс защиты | IP54 |
| Габаритные размеры электронного блока, не более | 260x166x80 мм |
| Габаритные размеры антенной решетки, не более: без ручек | 220х129х99 мм |
| с горизонтальным расположением ручек | 376х167х99 мм |
| с вертикальным расположением ручек | 220х184х167 мм |
| Масса электронного блока прибора с аккумулятором, не более | 1,9 кг |
| Масса антенной решетки, не более | 3,1 кг |
| Средний срок службы, не менее | 5 лет |
| Условия эксплуатации: | |
| температура воздуха | от – 10 до +50 ºC |
| относительная влажность при температуре плюс 35 ºС, не выше | 95% |

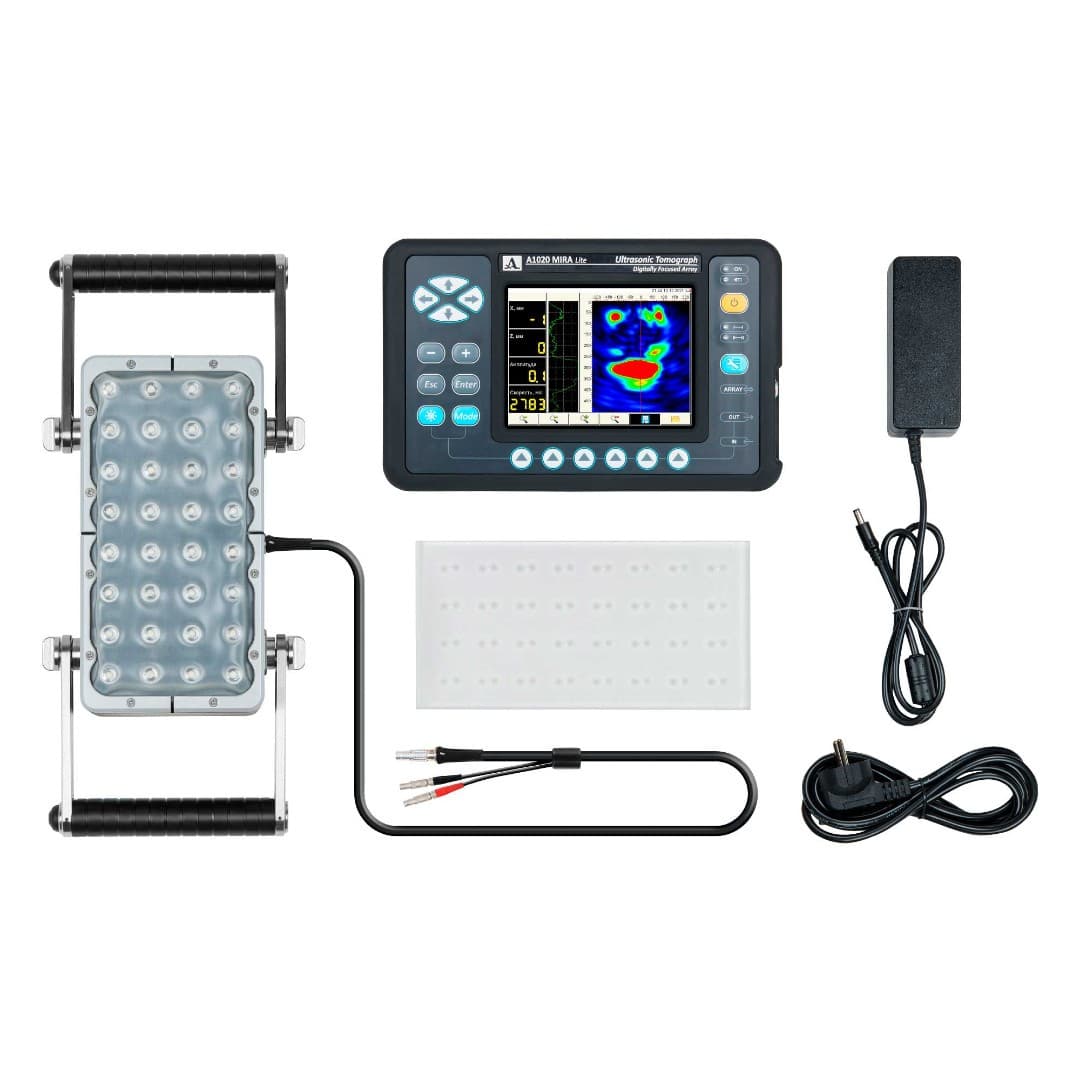

Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1020 MIRA Lite - электронный блок ультразвукового томографа | 1 |
| 2 | Антенная решетка M4002 0.05A0R220Х110PS | 1 |
| 3 | Сетевой адаптер 220 В - 15 B | 1 |
| 4 | Кабель USB A- Micro B | 1 |
| 5 | Носитель с документацией и ПО | 1 |
| 6 | Проверочный образец | 1 |
| 7 | Чехол E14 | 1 |
| 8 | Жесткий кейс | 1 |
