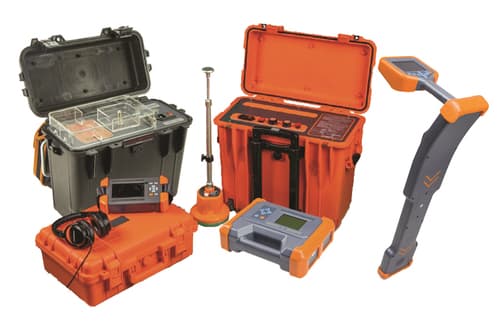

МИР КОМПАКТ2000 (комплектация MAX)
Код товара: 1567
Цена по запросу
Портативный комплект приборов МИР КОМПАКТ2000 (комплектация MAX) предназначен для предварительного ОМП кабелей с помощью беспрожиговых методов. Также данный комплект приборов позволяет произвести точную локализацию акустическим и акустическо-электромагнитным методами. При этом, как правило, бОльшая часть повреждений кабельных линий находится именно беспрожиговыми методами.
Комплект приборов применяется для определения мест повреждения кабельных линий со всеми типами изоляции (СПЭ, бумажно-масляная, пластмассовая и другие). А также позволяет определить и тип повреждения КЛ - низкоомные, высокоомные, КЗ, обрывы, заплывающие пробои и другие типы повреждений.
Полный комплект приборов МИР КОМПАКТ2000 мобилен и весит НЕ БОЛЕЕ 50 кг, что позволяет возить оборудование в багажнике легкового автомобиля и транспортировать одному человеку!
Массогабаритные, технические и логистические характеристики - все это делает МИР КОМПАКТ2000 наиболее универсальной, удобной и современной мобильной лабораторией, которая позволяет оперативно, точно и качестве производить работу по поиску и локализации мест повреждения кабельных линий.
Преимущества:
- Портативность. Комплект исполнен в компактных ударопрочных кейсах, которые может транспортировать один специалист.
- Компактность. Все приборы можно перевезти в багажнике легкового автомобиля одним человеком! Вес не более 50 кг.!
- Универсальность. Комплект приборов становится незаменимым при работах, куда не проедет передвижная ЭТЛ - шахты, тоннели, удаленные месторождения. Каждый прибор в комплекте может использоваться отдельно или совместно с другими приборами из комплекта.
- Эффективность. Инновационный инженерный подход позволил реализовать все самые современные методы для предварительного и точного ОМП кабельных линий.
Возможности:
- Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
- Испытание изоляции кабеля напряжением до 36 кВ.
- Испытание оболочки кабеля напряжением до 10 кВ.
- Трассировка кабельных линий с помощью прибора МИР РД8200 (трассопоисковый локатор для поиска подземных коммуникаций)
- Предварительная локализация места повреждений следующими методами:
- TDR - метод отражения импульсов
- SIM - метод вторичного импульса (совместно с МИР HVA2000)
- SIM-DC - метод вторичного импульса в режиме постоянного тока (совместно с МИР HVA2000)
- SIM-MIM - мультиимпульсный метод (совместно с приборами МИР HVA2000 и присоединительным устройством МИР MIM)
- ICM - импульсно-токовый метод (совместно с МИР HVA2000)

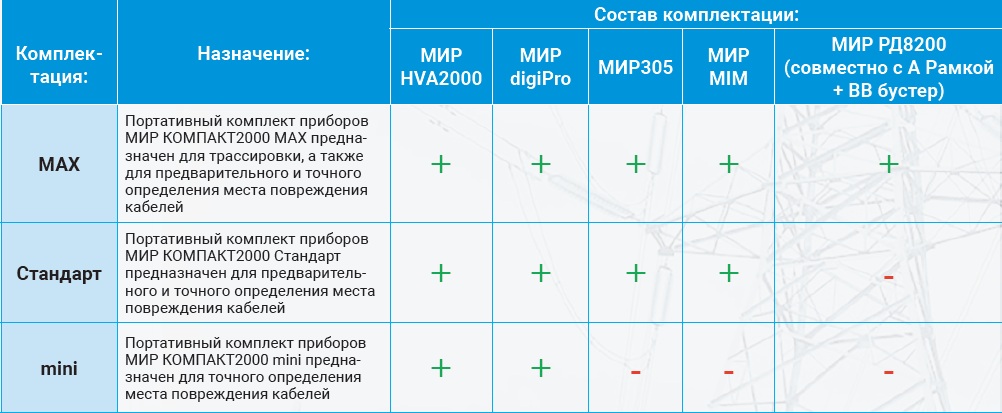

Варианты комплектаций мобильной лаборатории:
Генератор HVA2000 | |
Параметр | Значение |
Выходное импульсное напряжение, кВ | 0 … 32 |
Выходное постоянное напряжение, кВ | 0 … 36 |
Режимы работы | - постоянный - однократный импульс - импульсный |
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин | 30 |
Максимальная энергия импульса, Дж | 2000 |
Емкость конденсатора, мкФ | 4 |
Масса, кг | 25 |
Поисковый комплект МИР digiPro | |
Параметр | Значение |
Полный диапазон акустического канала, Гц | 80 … 1500 |
Низкочастотный диапазон акустического канала, Гц | 80 … 400 |
Высокочастотный диапазон акустического канала, Гц | 200 … 1500 |
Полосовой диапазон акустического канала, Гц | 150 … 600 |
Методы ОМП | - акустический - акустико-электромагнитный (с отображением расстояния до места повреждения) |
Функция «компаса» | Да. Показывает положение трассы относительно микрофона |
Усиление сигнала, дБ | ≥ 120 |
Ограничение громкости для защиты слуха, дБ | До 84 |
Масса модуля управления, кг | 0,9 |
Масса наземного микрофона, кг | 1,4 |
Присоединительное устройство МИР MIM | |
Параметр | Значение |
Напряжение питания частотой 50Гц, В | 220±22 |
Методы тестирования | импульсно-дуговой |
Наличие bnc разъема для подключения любых рефлектометров (Рейс-305 и т.д.) | Да |
Наличие 8-pin разъема для подключения рефлектометра МИР 305 | Да |
Максимальная амплитуда входных импульсов, кВ | ≤ 40 |
Максимальная амплитуда выходного сигнала, В | ≤ 110 |
Масса, кг | 12 |
Рефлектометр МИР305 | |
Параметр | Значение |
Методы предварительного определения места повреждения кабеля: | - Режим рефлектометра низковольтный - Режим импульса тока высоковольтный - Режим мультиимпульсный высоковольтный (автоматическое определение метода при подключении) |
Частота дискретизации, МГц | 400 |
Усиление, дБ | 0 … 70 |
Низковольтный импульс, В | 30 |
Разрешение, м | 0,1 |
Волновая скорость | 100 м/мксек ~ 300 м/мксек |
Слепая зона, не более, м | 2 |
Согласующее устройство МИР MIM | |
Параметр | Значение |
Напряжение питания частотой 50Гц, В | 220±22 |
Максимальная потребляемая мощность, Вт | 200 |
Методы тестирования | импульсно-дуговой |
Наличие bnc разъема для подключения любых рефлектометров (Рейс-305 и т.д.) | Да |
Наличие 8-pin разъема для подключения рефлектометра МИР 305 | Да |
Максимальная амплитуда входных импульсов, кВ | ≤ 40 |
Максимальная амплитуда выходного сигнала, В | ≤ 110 |
Время непрерывной работы, мин | ≤ 30 |
Масса, кг | 12 |
Трассопоисковый локатор РД8200 | |
Параметр | Значение |
Приемник | |
Активный диапазон частот | 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
Пассивные частоты | силовые - 50/60 Гц, катодная защита –100 / 120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио) |
Глубина обнаружения, м | До 10 |
Вес, кг | 2,0 |
Генератор | |
Выходная мощность | 15 Вт, 10 шагов регулировки |
Активный диапазон частот (прямое подключение) | 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор МИР HVA2000 в кейсе | 1 |
| 2 | Сумка для кабелей на кейсе | 1 |
| 3 | Испытательный кабель | 1 |
| 4 | Кабель заземления (рабочее) | 1 |
| 5 | Кабель заземления (защитное) | 1 |
| 6 | Кабель заземления (для разрядной штанги) | 1 |
| 7 | Кабель питания | 1 |
| 8 | Штыри заземления | 2 |
| 9 | Разрядная штанга | 1 |
| 10 | Руководство по эксплуатации МИР HVA2000 (паспорт) | 1 |
| 11 | Наземный микрофон | 1 |
| 12 | Ручка для переноски наземного микрофона | 1 |
| 13 | Модуль управления МИР digiPro с ремнем | 1 |
| 14 | Накладные наушники | 1 |
| 15 | Кабели подключения | 1 |
| 16 | Зарядное устройство | 1 |
| 17 | Транспортировочный кейс | 1 |
| 18 | Аккумуляторы (вставлены в прибор) | 2 |
| 19 | Вкручивающийся в наземный микрофон штырь для углубления в твердые грунты | 1 |
| 20 | Руководство по эксплуатации МИР digigPro (паспорт) | 1 |
| 21 | Рефлектометр МИР305 в кейсе | 1 |
| 22 | Тестовые провода с зажимами «крокодил» на конце | 1 |
| 23 | Соединительный кабель с токовым датчиком | 1 |
| 24 | Зарядное устройство | 1 |
| 25 | Flash карта | 1 |
| 26 | Стилус | 1 |
| 27 | Транспортировочный кейс | 1 |
| 28 | Аккумуляторы (вставлены в приборы) | 4 |
| 29 | Руководство по эксплуатации МИР 305 (паспорт) | 1 |
| 30 | Присоединительное устройство МИР MIM в кейсе | 1 |
| 31 | Кабель заземления (в сумке) | 1 |
| 32 | Высоковольтный тестовый кабель в сумке | 1 |
| 33 | Кабель питания | 1 |
| 34 | Соединительный кабель для подключения к МИР MIM | 1 |
| 35 | Руководство по эксплуатации МИР MIM (паспорт) | 1 |
| 36 | Трассопоисковый локатор МИР РД8200 | 1 |
| 37 | Генератор для активного поиска | 1 |
| 38 | Индукционные клещи | 1 |
| 39 | Кабель подключения клещей к генератору | 1 |
| 40 | Кабели с зажимом типа «крокодил» для подключения генератора | 1 |
| 41 | Зарядное устройство | 2 |
| 42 | Штыри заземления | 2 |
| 43 | Аккумуляторные батареи (вставлены в локатор и генератор) | 6 |
| 44 | Ударопрочный кейс | 1 |
| 45 | А-рамка | 1 |
| 46 | ВВ-бустер | 1 |
| 47 | Руководство по эксплуатации МИР РД8200 (паспорт) | 1 |

Сравнительная таблица
Буклет МИР КОМПАКТ2000
Полные технические характеристики МИР Компакт МАХОписание
Портативный комплект приборов МИР КОМПАКТ2000 (комплектация MAX) предназначен для предварительного ОМП кабелей с помощью беспрожиговых методов. Также данный комплект приборов позволяет произвести точную локализацию акустическим и акустическо-электромагнитным методами. При этом, как правило, бОльшая часть повреждений кабельных линий находится именно беспрожиговыми методами.
Комплект приборов применяется для определения мест повреждения кабельных линий со всеми типами изоляции (СПЭ, бумажно-масляная, пластмассовая и другие). А также позволяет определить и тип повреждения КЛ - низкоомные, высокоомные, КЗ, обрывы, заплывающие пробои и другие типы повреждений.
Полный комплект приборов МИР КОМПАКТ2000 мобилен и весит НЕ БОЛЕЕ 50 кг, что позволяет возить оборудование в багажнике легкового автомобиля и транспортировать одному человеку!
Массогабаритные, технические и логистические характеристики - все это делает МИР КОМПАКТ2000 наиболее универсальной, удобной и современной мобильной лабораторией, которая позволяет оперативно, точно и качестве производить работу по поиску и локализации мест повреждения кабельных линий.
Преимущества:
- Портативность. Комплект исполнен в компактных ударопрочных кейсах, которые может транспортировать один специалист.
- Компактность. Все приборы можно перевезти в багажнике легкового автомобиля одним человеком! Вес не более 50 кг.!
- Универсальность. Комплект приборов становится незаменимым при работах, куда не проедет передвижная ЭТЛ - шахты, тоннели, удаленные месторождения. Каждый прибор в комплекте может использоваться отдельно или совместно с другими приборами из комплекта.
- Эффективность. Инновационный инженерный подход позволил реализовать все самые современные методы для предварительного и точного ОМП кабельных линий.
Возможности:
- Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
- Испытание изоляции кабеля напряжением до 36 кВ.
- Испытание оболочки кабеля напряжением до 10 кВ.
- Трассировка кабельных линий с помощью прибора МИР РД8200 (трассопоисковый локатор для поиска подземных коммуникаций)
- Предварительная локализация места повреждений следующими методами:
- TDR - метод отражения импульсов
- SIM - метод вторичного импульса (совместно с МИР HVA2000)
- SIM-DC - метод вторичного импульса в режиме постоянного тока (совместно с МИР HVA2000)
- SIM-MIM - мультиимпульсный метод (совместно с приборами МИР HVA2000 и присоединительным устройством МИР MIM)
- ICM - импульсно-токовый метод (совместно с МИР HVA2000)
Варианты комплектаций мобильной лаборатории:
Характеристики
Генератор HVA2000 | |
Параметр | Значение |
Выходное импульсное напряжение, кВ | 0 … 32 |
Выходное постоянное напряжение, кВ | 0 … 36 |
Режимы работы | - постоянный - однократный импульс - импульсный |
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин | 30 |
Максимальная энергия импульса, Дж | 2000 |
Емкость конденсатора, мкФ | 4 |
Масса, кг | 25 |
Поисковый комплект МИР digiPro | |
Параметр | Значение |
Полный диапазон акустического канала, Гц | 80 … 1500 |
Низкочастотный диапазон акустического канала, Гц | 80 … 400 |
Высокочастотный диапазон акустического канала, Гц | 200 … 1500 |
Полосовой диапазон акустического канала, Гц | 150 … 600 |
Методы ОМП | - акустический - акустико-электромагнитный (с отображением расстояния до места повреждения) |
Функция «компаса» | Да. Показывает положение трассы относительно микрофона |
Усиление сигнала, дБ | ≥ 120 |
Ограничение громкости для защиты слуха, дБ | До 84 |
Масса модуля управления, кг | 0,9 |
Масса наземного микрофона, кг | 1,4 |
Присоединительное устройство МИР MIM | |
Параметр | Значение |
Напряжение питания частотой 50Гц, В | 220±22 |
Методы тестирования | импульсно-дуговой |
Наличие bnc разъема для подключения любых рефлектометров (Рейс-305 и т.д.) | Да |
Наличие 8-pin разъема для подключения рефлектометра МИР 305 | Да |
Максимальная амплитуда входных импульсов, кВ | ≤ 40 |
Максимальная амплитуда выходного сигнала, В | ≤ 110 |
Масса, кг | 12 |
Рефлектометр МИР305 | |
Параметр | Значение |
Методы предварительного определения места повреждения кабеля: | - Режим рефлектометра низковольтный - Режим импульса тока высоковольтный - Режим мультиимпульсный высоковольтный (автоматическое определение метода при подключении) |
Частота дискретизации, МГц | 400 |
Усиление, дБ | 0 … 70 |
Низковольтный импульс, В | 30 |
Разрешение, м | 0,1 |
Волновая скорость | 100 м/мксек ~ 300 м/мксек |
Слепая зона, не более, м | 2 |
Согласующее устройство МИР MIM | |
Параметр | Значение |
Напряжение питания частотой 50Гц, В | 220±22 |
Максимальная потребляемая мощность, Вт | 200 |
Методы тестирования | импульсно-дуговой |
Наличие bnc разъема для подключения любых рефлектометров (Рейс-305 и т.д.) | Да |
Наличие 8-pin разъема для подключения рефлектометра МИР 305 | Да |
Максимальная амплитуда входных импульсов, кВ | ≤ 40 |
Максимальная амплитуда выходного сигнала, В | ≤ 110 |
Время непрерывной работы, мин | ≤ 30 |
Масса, кг | 12 |
Трассопоисковый локатор РД8200 | |
Параметр | Значение |
Приемник | |
Активный диапазон частот | 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
Пассивные частоты | силовые - 50/60 Гц, катодная защита –100 / 120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио) |
Глубина обнаружения, м | До 10 |
Вес, кг | 2,0 |
Генератор | |
Выходная мощность | 15 Вт, 10 шагов регулировки |
Активный диапазон частот (прямое подключение) | 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор МИР HVA2000 в кейсе | 1 |
| 2 | Сумка для кабелей на кейсе | 1 |
| 3 | Испытательный кабель | 1 |
| 4 | Кабель заземления (рабочее) | 1 |
| 5 | Кабель заземления (защитное) | 1 |
| 6 | Кабель заземления (для разрядной штанги) | 1 |
| 7 | Кабель питания | 1 |
| 8 | Штыри заземления | 2 |
| 9 | Разрядная штанга | 1 |
| 10 | Руководство по эксплуатации МИР HVA2000 (паспорт) | 1 |
| 11 | Наземный микрофон | 1 |
| 12 | Ручка для переноски наземного микрофона | 1 |
| 13 | Модуль управления МИР digiPro с ремнем | 1 |
| 14 | Накладные наушники | 1 |
| 15 | Кабели подключения | 1 |
| 16 | Зарядное устройство | 1 |
| 17 | Транспортировочный кейс | 1 |
| 18 | Аккумуляторы (вставлены в прибор) | 2 |
| 19 | Вкручивающийся в наземный микрофон штырь для углубления в твердые грунты | 1 |
| 20 | Руководство по эксплуатации МИР digigPro (паспорт) | 1 |
| 21 | Рефлектометр МИР305 в кейсе | 1 |
| 22 | Тестовые провода с зажимами «крокодил» на конце | 1 |
| 23 | Соединительный кабель с токовым датчиком | 1 |
| 24 | Зарядное устройство | 1 |
| 25 | Flash карта | 1 |
| 26 | Стилус | 1 |
| 27 | Транспортировочный кейс | 1 |
| 28 | Аккумуляторы (вставлены в приборы) | 4 |
| 29 | Руководство по эксплуатации МИР 305 (паспорт) | 1 |
| 30 | Присоединительное устройство МИР MIM в кейсе | 1 |
| 31 | Кабель заземления (в сумке) | 1 |
| 32 | Высоковольтный тестовый кабель в сумке | 1 |
| 33 | Кабель питания | 1 |
| 34 | Соединительный кабель для подключения к МИР MIM | 1 |
| 35 | Руководство по эксплуатации МИР MIM (паспорт) | 1 |
| 36 | Трассопоисковый локатор МИР РД8200 | 1 |
| 37 | Генератор для активного поиска | 1 |
| 38 | Индукционные клещи | 1 |
| 39 | Кабель подключения клещей к генератору | 1 |
| 40 | Кабели с зажимом типа «крокодил» для подключения генератора | 1 |
| 41 | Зарядное устройство | 2 |
| 42 | Штыри заземления | 2 |
| 43 | Аккумуляторные батареи (вставлены в локатор и генератор) | 6 |
| 44 | Ударопрочный кейс | 1 |
| 45 | А-рамка | 1 |
| 46 | ВВ-бустер | 1 |
| 47 | Руководство по эксплуатации МИР РД8200 (паспорт) | 1 |
