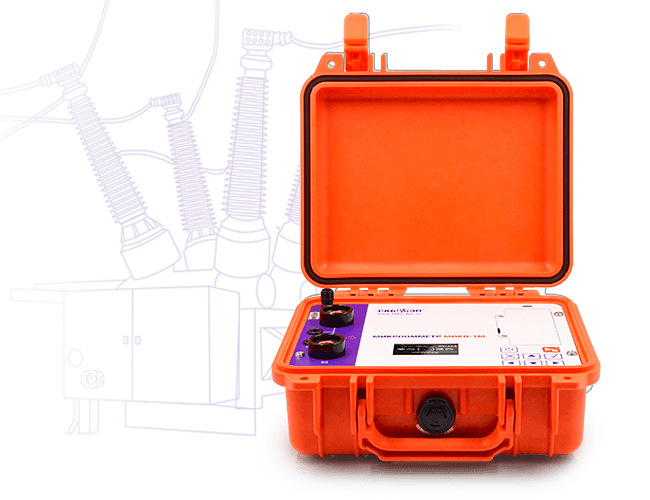

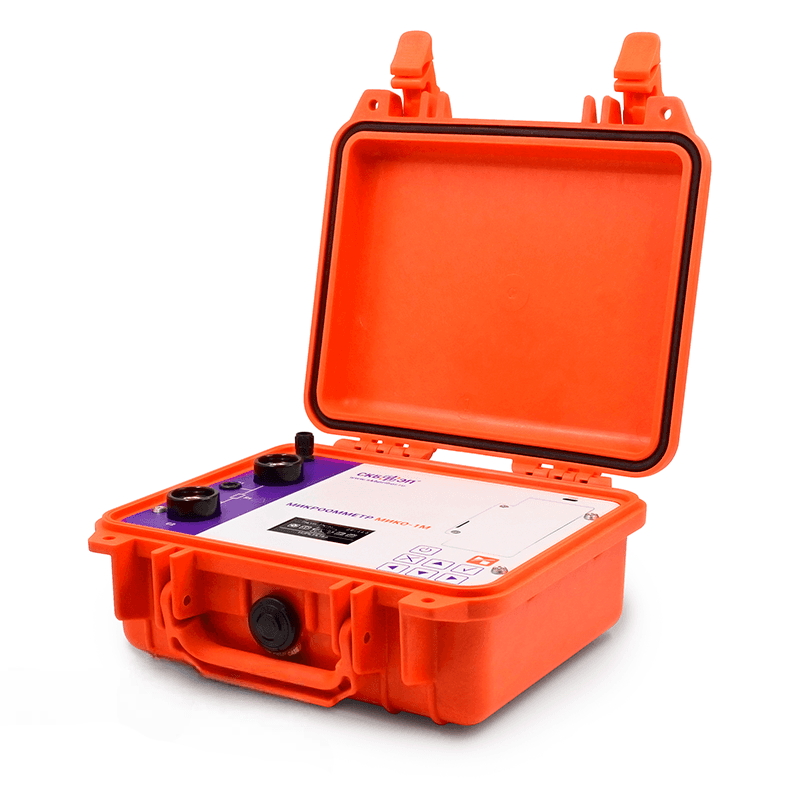

Микроомметр МИКО-1М-100A

Измерение электрического сопротивления в безиндуктивных цепях в диапазоне 1 μΩ ÷ 0,1Ω

Современный промышленный микроомметр МИКО-1М-100А предназначен для измерения электрического сопротивления постоянному току в диапазоне 1 µΩ ÷ 0,1 Ω с точностью ±0,2%.

Объекты диагностики:

• Высоковольтные и автоматические выключатели;
• Размыкатели, контакторы, реле, соединители и разъединители;
• Болтовые, сварные и паяные соединения токопроводов и шин;
• Рельсовые соединения и колёсные пары вагонов;
• Электродвигатели, генераторы, компенсаторы и прочие объекты (измерение металлосвязи).

Доступен в двух модификациях: МИКО-1М-50А и МИКО-1М-100А

МИКО-1М-100А обеспечивает силу измерительного тока до 100 А и предназначен для измерения переходных сопротивлений постоянному току, в том числе у высоковольтных выключателей, где требуется проведение испытаний на высоком токе. Пользователю доступен ряд установленных значений тока на выбор в рамках максимального.

Для задач измерения малых и переходных сопротивлений доступна модификация МИКО-1М-50А с силой измерительного тока до 50 А, что оптимально для точного измерения малых и переходных сопротивлений в электрооборудовании.

Контроль целостности измерительной цепи перед началом измерений

При подключении измерительных кабелей прибор автоматически выполняет проверку целостности измерительной цепи. Это позволяет убедиться в корректности подключения и готовности системы к проведению измерений.

В случае нарушения соединения прибор своевременно сигнализирует об ошибке, предотвращая получение некорректных результатов и повышая надёжность диагностики.

Типы запуска и проведения процесса измерения сопротивления

Прибор поддерживает 4 режима запуска измерений, которые обеспечивают гибкость работы и позволяют автоматизировать процесс в зависимости от задач пользователя.

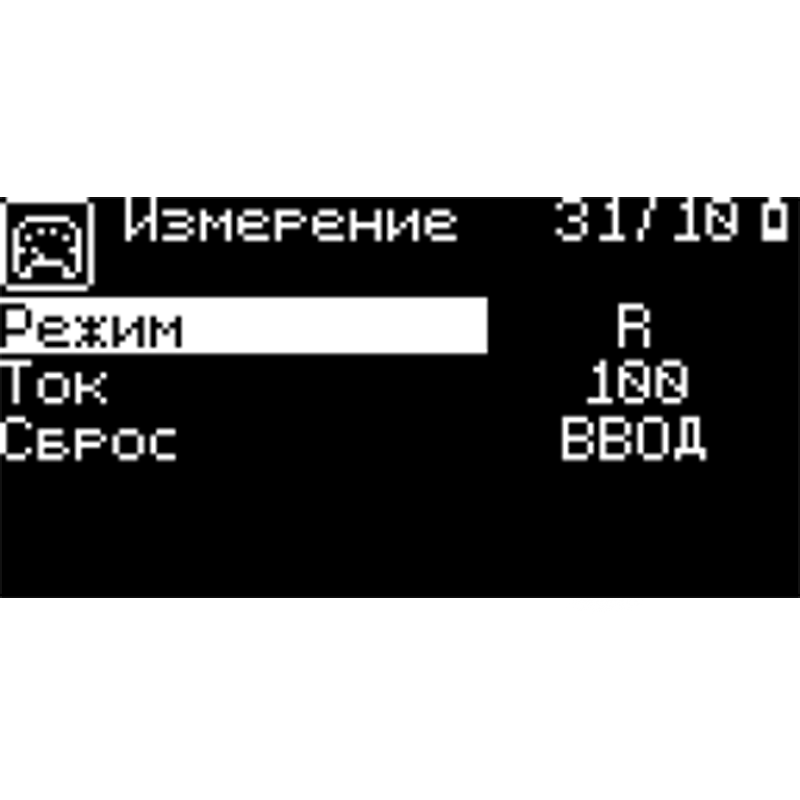

• Однократный — для проведения измерения пользователь вручную подключает измерительные клеммы к объекту и нажимает кнопку СТАРТ. Прибор выполняет измерение один раз и переходит в состояние ожидания следующей команды.

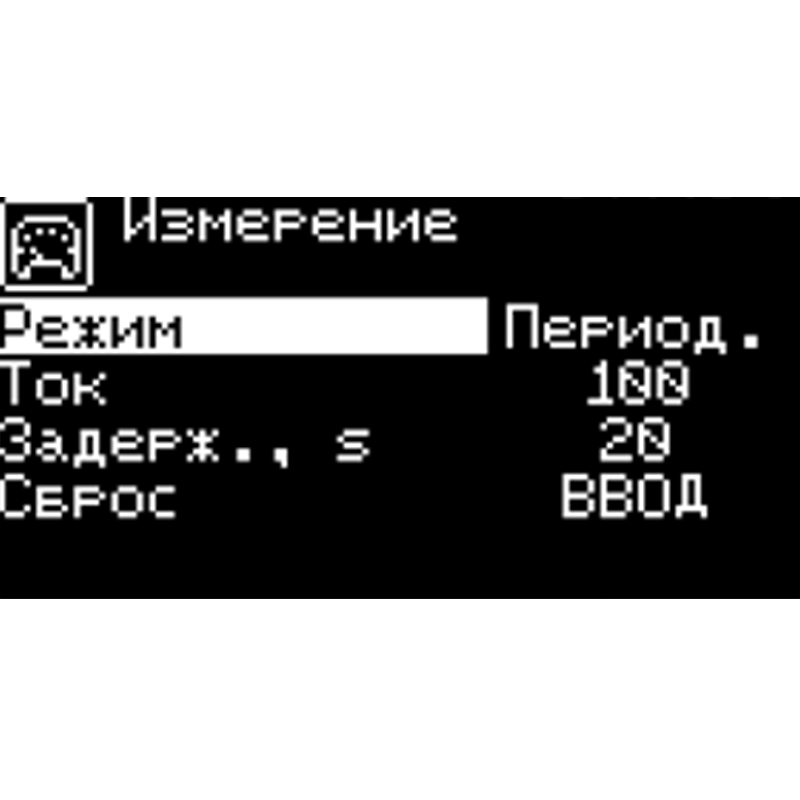

• Периодический — используется для измерений с заданным интервалом времени. После нажатия СТАРТ прибор автоматически запускает измерения через установленный промежуток времени без участия оператора. Этот режим удобен, когда руки пользователя заняты подключением кабелей или требуется наблюдение за изменением параметров во времени.

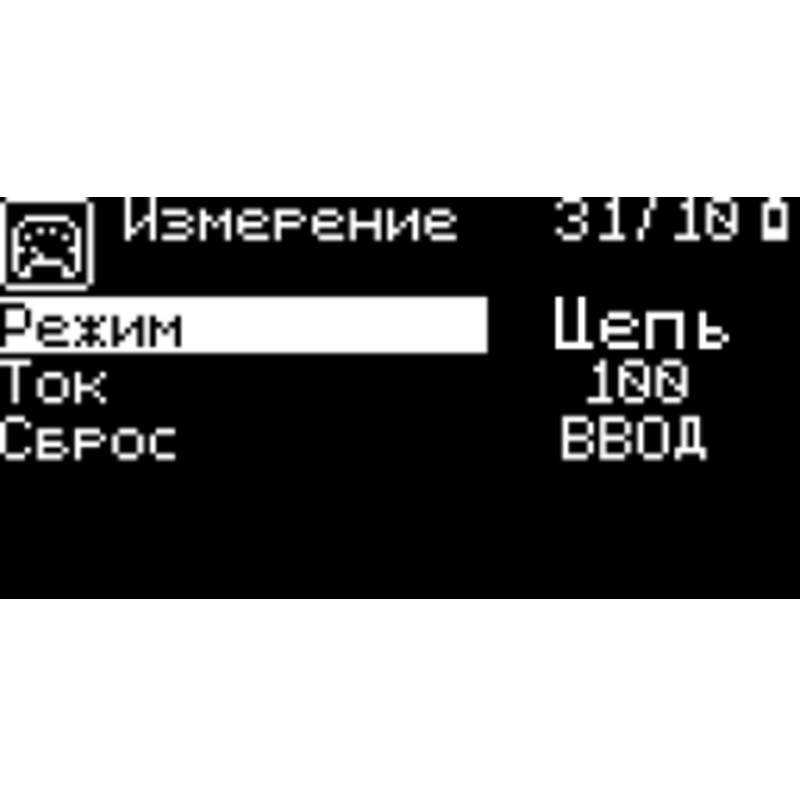

• Периодическая цепь — сочетает автоматическую активацию по замыканию измерительной цепи и периодическую работу. После нажатия СТАРТ прибор ожидает замыкания контактов — как только контакты соединены, начинается измерение. Измерения продолжаются непрерывно до тех пор, пока пользователь не остановит процесс.
• Режим ТТ — для проведения измерения в выключателях со встроенными трансформаторами тока. Данный режим позволяет учитывать влияние индуктивности и исключает дополнительную погрешность.

Специальные режимы МИКО-1М-100А с автоматической остановкой измерения позволяют исключить ошибки и увеличить число измерений для одной зарядки аккумулятора.

Проведение измерений в лабораториях и на промышленных предприятия

Прибор разработан для эксплуатации в условиях действия мощных помех промышленной частоты и обеспечивает их эффективное подавление. Благодаря этому устройство может эффективно применяться для проведения измерений в широком спектре сред, включая исследовательские лаборатории различного профиля и производственные площадки промышленных предприятий с их особыми условиями эксплуатации.

Встроенный архив и передача данных на ПК или мобильное устройство

МИКО-1М-100А оснащён встроенным циклическим архивом на 256 измерений.

В дальнейшем планируется внедрение специального программного обеспечения (ПО) для ПК, которое будет использоваться для управления прибором. Передача результатов измерений будет осуществляется по USB-кабелю. В настоящее время ПО находится в разработке.

Автономность и сменный блок аккумулятора

Встроенный аккумулятор обеспечивает длительную работу без подзарядки. А дополнительный блок батареи позволяет продлить время автономной работы и заменить аккумулятор самостоятельно по истечению срока эксплуатации основного.

Простота, портативность и надёжность

Для проведения измерений на мощных выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр с эргономичными измерительными кабелями.

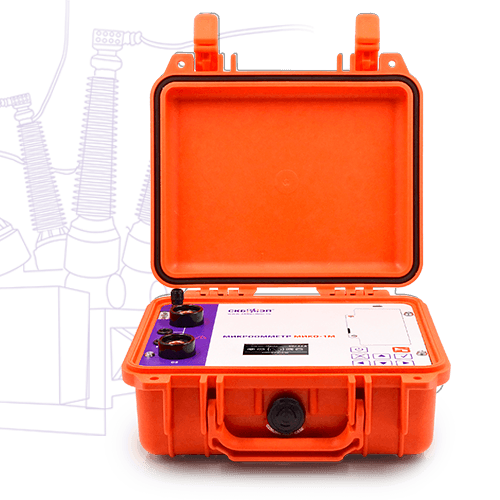

МИКО-1М-100А, имеет малый вес (3,5 кг) и габариты (271 × 246× 124 мм), что позволяет подниматься с прибором на любой выключатель.
