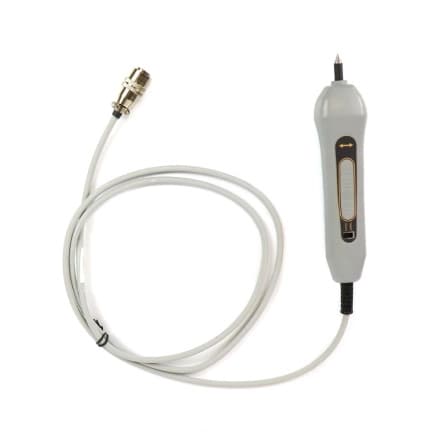

MED-127 - малогабаритный электромагнитный датчик

Назначение датчика MED-127

Датчик MED-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.

Датчик совместим с приемниками серии АП-019.х и АП-027.

Особенности датчика MED-127

Датчик имеет два режима работы:

1. Режим электромагнитного датчика.
2. Режим индикатора переменного электрического поля.

Как работает датчик MED-127

Режим электромагнитного датчика (переключатель режимов в положении )

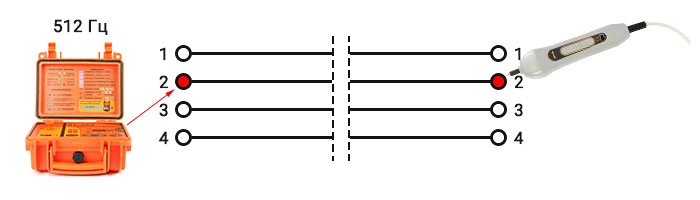

В режиме электромагнитного датчика устройство используется для выбора кабеля из пучка как по максимальному, так и по минимальному сигналу:

Ось максимальной чувствительности датчика

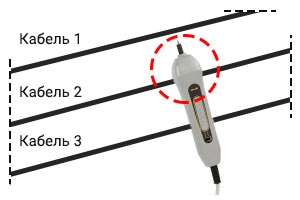

Выбор кабеля по максимальному сигналу

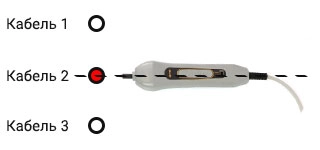

Выбор кабеля по минимальному сигналу

Режим индикатора электрического поля (переключатель режимов в положении )

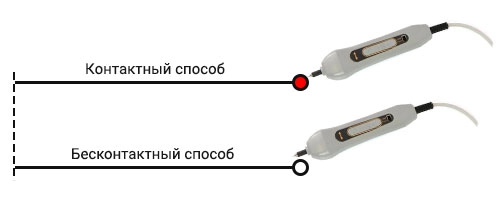

В данном режиме датчик MED-127 формирует выходной сигнал, зависимый от уровня электрического поля вокруг проводника. При этом оценку и сравнение уровней электрического поля проводников можно производить как контактным, так и бесконтактным способом.

В режиме индикатора электрического поля датчик позволяет проводить отбор «своего» кабеля без создания в коммуникации переменного тока, поиск скрытой проводки и мест обрыва небронированного кабеля при наличии к нему непосредственного доступа.
