Машина силовоспроизводящая (силозадающая) МСВ-МГ4
Код товара: 591
Цена по запросу
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.
Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
Наименование характеристик | Тип машины | ||||||||||
| МСВ-10/1МГ4 | МСВ-10/2МГ4 | МСВ-50/1МГ4 | МСВ-50/2МГ4 | МСВ-100/1МГ4 | МСВ-100/2МГ4 | МСВ-200/1МГ4 | МСВ-250/1МГ4 | МСВ-250/2МГ4 | |||
| Диапазон воспроизведения силы, кН | от 0,1 до 10 | от 0,2 до 10 | от 0,5 до 50 | от 1 до 50 | от 1 до 100 | от 2 до 100 | от 2 до 200 | от 2,5 до 250 | от 5 до 250 | ||
| Дискретность, Н (кН) | 0,01 (0,00001) | 0,05 (0,00005) | 0,1 (0,0001) | 0,2 (0,0002) | 0,2 (0,0002) | ||||||
| Пределы допускаемой относительной погрешности, % | ±0,02 | ||||||||||
| Колебание нагрузки в заданной точке, Н (кН), не более | 0,03 (0,00003) | 0,15 (0,00015) | 0,3 (0,0003) | 0,6 (0,0006) | |||||||
| Колебание нагрузки в заданной точке, % от max, не более | 0,0003 | ||||||||||
| Скорость изменения нагрузки, кН/с | 0,001 ... 1 | 0,001 ... 2 | 0,001 ... 4 | 0,001 ... 5 | 0,001 ... 5 | ||||||
| Время выхода на заданное усилие (ступень), с, не более | 30 | ||||||||||
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | ||||||||||
| Диапазон рабочих температур, °С | от +18 до +26 | ||||||||||
| Габаритные размеры силовой рамы**, мм, не более: | |||||||||||
| − длина | 580 | 580 | 650 | 650 | 650 | ||||||
| − ширина | 650 | 650 | 750 | 750 | 750 | ||||||
| − высота | 1800 | 1800 | 2450 | 2450 | 2450 | ||||||
| Габаритные размеры шкафа управления, мм, не более: | |||||||||||
| − длина | 740 | ||||||||||
| − ширина | 760 | ||||||||||
| − высота | 620 | ||||||||||
| Минимальная высота зоны сжатия *, мм | 250 | 250 | 300 | 300 | 300 | ||||||
| Минимальная высота зоны растяжения *, мм | 550 | 550 | 600 | 600 | 600 | ||||||
| Масса машины (масса шкафа управления)**, кг, не более | 550 (120) | 860 (120) | 860 (120) | ||||||||
| Электрическое питание от сети переменного тока | |||||||||||
| − напряжение, В | от 207 до 253 | ||||||||||
| − частота, Гц | от 49 до 51 | ||||||||||
| Потребляемая мощность, В·А, не более | 1500 | ||||||||||
| Вероятность безотказной работы за 10 000 ч | 0,95 | ||||||||||
| Срок службы, лет | 10 | ||||||||||
| * - Размеры по требованию заказчика. | |||||||||||
| ** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение. | |||||||||||
Наименование характеристик | Тип машины | |||||||||
| МСВ-300/1МГ4 | МСВ-300/2МГ4 | МСВ-500/1МГ4 | МСВ-500/2МГ4 | МСВ-1000/1МГ4 | МСВ-1000/2МГ4 | МСВ-2000МГ4 | МСВ-3000МГ4 | |||
| Диапазон воспроизведения силы, кН | от 3 до 300 | от 6 до 300 | от 5 до 500 | от 10 до 500 | от 10 до 1000 | от 20 до 1000 | от 40 до 2000 | от 60 до 3000 | ||
| Дискретность, Н (кН) | 0,2 (0,0002) | 0,5 (0,0005) | 1,0 (0,001) | 2,0 (0,002) | 3,0 (0,003) | |||||
| Пределы допускаемой относительной погрешности, % | 0,02 | 0,2 | ||||||||
| Колебание нагрузки в заданной точке, Н (кН), не более | 0,6 (0,0006) | 1,5 (0,0015) | 3 (0,003) | 6 (0,006) | 9 (0,009) | |||||
| Колебание нагрузки в заданной точке, % от max, не более | 0,0003 | |||||||||
| Скорость изменения нагрузки, кН/с | 0,001 ... 5 | 0,001 ... 10 | 0,001 ... 20 | 0,001 ... 40 | 0,001 ... 60 | |||||
| Время выхода на заданное усилие (ступень), с, не более | 30 | |||||||||
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | |||||||||
| Диапазон рабочих температур, °С | от +18 до +26 | |||||||||
| Габаритные размеры силовой рамы**, мм, не более: | ||||||||||
| − длина | 650 | 650 | 870 | 960 | 960 | |||||
| − ширина | 750 | 750 | 950 | 600 | 600 | |||||
| − высота | 2450 | 2650 | 3000 | 1800 | 1800 | |||||
| Габаритные размеры шкафа управления, мм, не более: | ||||||||||
| − длина | 740 | 750 | 750 | |||||||
| − ширина | 760 | 910 | 910 | |||||||
| − высота | 620 | 820 | 820 | |||||||
| Минимальная высота зоны сжатия *, мм | 300 | 300 | 350 | 500 | 500 | |||||
| Минимальная высота зоны растяжения *, мм | 700 | 800 | 800 | - | - | |||||
| Масса машины (масса шкафа управления)**, кг, не более | 860 (120) | 1200 (120) | 1800 (120) | 1900 | 2400 | |||||
| Электрическое питание от сети переменного тока | ||||||||||
| − напряжение, В | от 207 до 253 | |||||||||
| − частота, Гц | от 49 до 51 | |||||||||
| Потребляемая мощность, В·А, не более | 1500 | 1800 | 2000 | |||||||
| Вероятность безотказной работы за 10 000 ч | 0,95 | |||||||||
| Срок службы, лет | 10 | |||||||||
* - Размеры по требованию заказчика
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Cиловая рама с реверсором и нагружающим гидроцилиндром | 1 |
| 2 | Силоизмерительный тензодатчик класса точности С5 | 1 |
| 3 | Шкаф управления | 1 |
| 4 | Внешний пульт управления | 1 |
| 5 | Кабель связи с ПК | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Соединительный кабель датчика перемещения | 1 |
| 8 | Сетевой кабель | 1 |
| 9 | Комплект проставок | 1 |
| 10 | Вилочные захваты | 1 |
| 11 | П-образные захваты | 1 |
| 12 | Фиксаторы поворота реверсора | 1 |
| 13 | Руководство по эксплуатации | 1 |
| 14 | Паспорт | 1 |
| 15 | Методика калибровки | 1 |
Руководство по эксплуатации (инструкция) машины силовоспроизводящей МСВ-1000МГ4Описание
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.
Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
Характеристики
Наименование характеристик | Тип машины | ||||||||||
| МСВ-10/1МГ4 | МСВ-10/2МГ4 | МСВ-50/1МГ4 | МСВ-50/2МГ4 | МСВ-100/1МГ4 | МСВ-100/2МГ4 | МСВ-200/1МГ4 | МСВ-250/1МГ4 | МСВ-250/2МГ4 | |||
| Диапазон воспроизведения силы, кН | от 0,1 до 10 | от 0,2 до 10 | от 0,5 до 50 | от 1 до 50 | от 1 до 100 | от 2 до 100 | от 2 до 200 | от 2,5 до 250 | от 5 до 250 | ||
| Дискретность, Н (кН) | 0,01 (0,00001) | 0,05 (0,00005) | 0,1 (0,0001) | 0,2 (0,0002) | 0,2 (0,0002) | ||||||
| Пределы допускаемой относительной погрешности, % | ±0,02 | ||||||||||
| Колебание нагрузки в заданной точке, Н (кН), не более | 0,03 (0,00003) | 0,15 (0,00015) | 0,3 (0,0003) | 0,6 (0,0006) | |||||||
| Колебание нагрузки в заданной точке, % от max, не более | 0,0003 | ||||||||||
| Скорость изменения нагрузки, кН/с | 0,001 ... 1 | 0,001 ... 2 | 0,001 ... 4 | 0,001 ... 5 | 0,001 ... 5 | ||||||
| Время выхода на заданное усилие (ступень), с, не более | 30 | ||||||||||
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | ||||||||||
| Диапазон рабочих температур, °С | от +18 до +26 | ||||||||||
| Габаритные размеры силовой рамы**, мм, не более: | |||||||||||
| − длина | 580 | 580 | 650 | 650 | 650 | ||||||
| − ширина | 650 | 650 | 750 | 750 | 750 | ||||||
| − высота | 1800 | 1800 | 2450 | 2450 | 2450 | ||||||
| Габаритные размеры шкафа управления, мм, не более: | |||||||||||
| − длина | 740 | ||||||||||
| − ширина | 760 | ||||||||||
| − высота | 620 | ||||||||||
| Минимальная высота зоны сжатия *, мм | 250 | 250 | 300 | 300 | 300 | ||||||
| Минимальная высота зоны растяжения *, мм | 550 | 550 | 600 | 600 | 600 | ||||||
| Масса машины (масса шкафа управления)**, кг, не более | 550 (120) | 860 (120) | 860 (120) | ||||||||
| Электрическое питание от сети переменного тока | |||||||||||
| − напряжение, В | от 207 до 253 | ||||||||||
| − частота, Гц | от 49 до 51 | ||||||||||
| Потребляемая мощность, В·А, не более | 1500 | ||||||||||
| Вероятность безотказной работы за 10 000 ч | 0,95 | ||||||||||
| Срок службы, лет | 10 | ||||||||||
| * - Размеры по требованию заказчика. | |||||||||||
| ** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение. | |||||||||||
Наименование характеристик | Тип машины | |||||||||
| МСВ-300/1МГ4 | МСВ-300/2МГ4 | МСВ-500/1МГ4 | МСВ-500/2МГ4 | МСВ-1000/1МГ4 | МСВ-1000/2МГ4 | МСВ-2000МГ4 | МСВ-3000МГ4 | |||
| Диапазон воспроизведения силы, кН | от 3 до 300 | от 6 до 300 | от 5 до 500 | от 10 до 500 | от 10 до 1000 | от 20 до 1000 | от 40 до 2000 | от 60 до 3000 | ||
| Дискретность, Н (кН) | 0,2 (0,0002) | 0,5 (0,0005) | 1,0 (0,001) | 2,0 (0,002) | 3,0 (0,003) | |||||
| Пределы допускаемой относительной погрешности, % | 0,02 | 0,2 | ||||||||
| Колебание нагрузки в заданной точке, Н (кН), не более | 0,6 (0,0006) | 1,5 (0,0015) | 3 (0,003) | 6 (0,006) | 9 (0,009) | |||||
| Колебание нагрузки в заданной точке, % от max, не более | 0,0003 | |||||||||
| Скорость изменения нагрузки, кН/с | 0,001 ... 5 | 0,001 ... 10 | 0,001 ... 20 | 0,001 ... 40 | 0,001 ... 60 | |||||
| Время выхода на заданное усилие (ступень), с, не более | 30 | |||||||||
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | |||||||||
| Диапазон рабочих температур, °С | от +18 до +26 | |||||||||
| Габаритные размеры силовой рамы**, мм, не более: | ||||||||||
| − длина | 650 | 650 | 870 | 960 | 960 | |||||
| − ширина | 750 | 750 | 950 | 600 | 600 | |||||
| − высота | 2450 | 2650 | 3000 | 1800 | 1800 | |||||
| Габаритные размеры шкафа управления, мм, не более: | ||||||||||
| − длина | 740 | 750 | 750 | |||||||
| − ширина | 760 | 910 | 910 | |||||||
| − высота | 620 | 820 | 820 | |||||||
| Минимальная высота зоны сжатия *, мм | 300 | 300 | 350 | 500 | 500 | |||||
| Минимальная высота зоны растяжения *, мм | 700 | 800 | 800 | - | - | |||||
| Масса машины (масса шкафа управления)**, кг, не более | 860 (120) | 1200 (120) | 1800 (120) | 1900 | 2400 | |||||
| Электрическое питание от сети переменного тока | ||||||||||
| − напряжение, В | от 207 до 253 | |||||||||
| − частота, Гц | от 49 до 51 | |||||||||
| Потребляемая мощность, В·А, не более | 1500 | 1800 | 2000 | |||||||
| Вероятность безотказной работы за 10 000 ч | 0,95 | |||||||||
| Срок службы, лет | 10 | |||||||||
* - Размеры по требованию заказчика
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Cиловая рама с реверсором и нагружающим гидроцилиндром | 1 |
| 2 | Силоизмерительный тензодатчик класса точности С5 | 1 |
| 3 | Шкаф управления | 1 |
| 4 | Внешний пульт управления | 1 |
| 5 | Кабель связи с ПК | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Соединительный кабель датчика перемещения | 1 |
| 8 | Сетевой кабель | 1 |
| 9 | Комплект проставок | 1 |
| 10 | Вилочные захваты | 1 |
| 11 | П-образные захваты | 1 |
| 12 | Фиксаторы поворота реверсора | 1 |
| 13 | Руководство по эксплуатации | 1 |
| 14 | Паспорт | 1 |
| 15 | Методика калибровки | 1 |
Документы

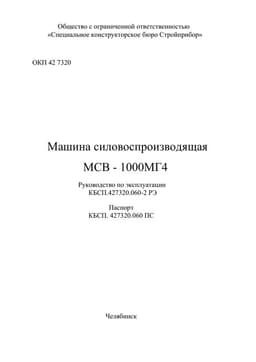

Руководство по эксплуатации (инструкция) машины силовоспроизводящей МСВ-1000МГ4
