Магнитные толщиномеры (лакокрасочных) покрытий ТМ-20МГ4, ТМ-50МГ4 и ТМ-50МГ4М
Код товара: 715
Цена по запросу
Толщиномеры покрытий магнитные ТМ-20МГ4, ТМ-50МГ4 и ТМ-50МГ4М предназначены для измерений толщины диэлектрических покрытий на магнитных основаниях и/или немагнитных токопроводящих основаниях из алюминиевых и цинковых сплавов, с использованием индукционного и/или вихретокового преобразователей.
Виды контролируемых покрытий:
- Лакокрасочные;
- Гальванические (хромоникелевые, цинковые, кадмиевые, химические и другие, кроме никелевых);
- Пленочные и листовые, диэлектрические и электропроводящие;
- Огнезащитные.
Область применения - контроль толщины покрытий в машиностроении, металлургии, автомобилестроении, строительстве и электротехнической промышленности.
Приборы ТМ-20МГ4, ТМ-50МГ4 и ТМ-50МГ4М также используются как толщиномеры лакокрасочных покрытий автомобилей.

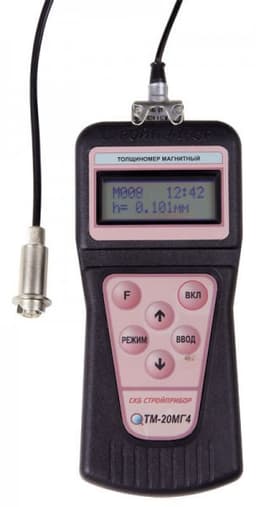

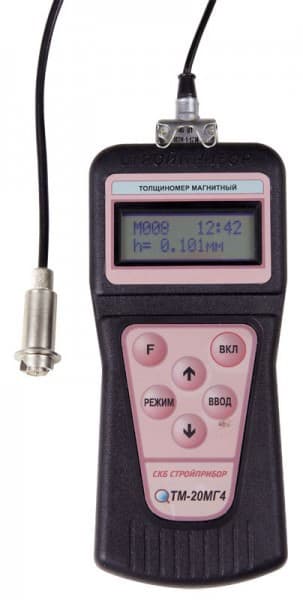

Толщиномеры модификации ТМ-20МГ4 и ТМ-50МГ4 имеют выносной индукционный преобразователь.

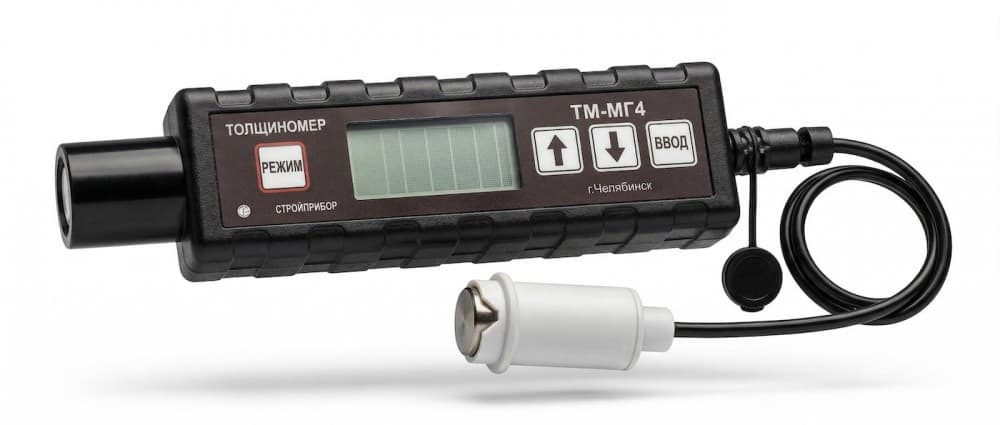

Толщиномеры модификации ТМ-50МГ4М имеют встроенный в корпус электронного блока вихретоковый преобразователь и подключаемый кабелем через разъемное соединение выносной индукционный преобразователь.
Приборы имеют энергонезависимую память на 200 результатов измерений, часы реального времени, связь с ПК.
| Наименование характеристик | ТМ-20МГ4 | ТМ-50МГ4 | ТМ-50МГ4М |
| Диапазон измерения толщины покрытий, мм | 0…2 | 0...5 | |
| Пределы допускаемой абсолютной погрешности измерений толщины покрытия, мм, в диапазоне измерений: | |||
| - от 0 до 2 мм включительно | ±(0,03h+0,003) | ±(0,03h+0,003) | |
| - свыше 2 до 5 мм включительно | ±(0,05h+0,005) | ||
| Цена единицы наименьшего разряда | 0,001 мм | 1 мкм | |
| Потребляемая мощность, Вт, не более | 0,11 | ||
| Питание прибора (2 элемента АА(LR6)), Вольт | 3 | ||
| Габаритные размеры, мм: | |||
| - блока электронного | 160х72х30 | 150х40х30 | |
| - преобразователя | ø23х50 | ø23х50 | |
| Масса с преобразователем, кг | 0,34 | 0,34 | 0,2 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Преобразователь | 1 |
| 3 | Кабель связи с ПК | 1 |
| 4 | Программное обеспечение | 1 |
| 5 | Сумка | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Ферромагнитное основание | 1 |
| 8 | Меры толщины | 1 |
Руководство по эксплуатации (инструкция) ТМ-20МГ4, ТМ-50МГ4Описание
Толщиномеры покрытий магнитные ТМ-20МГ4, ТМ-50МГ4 и ТМ-50МГ4М предназначены для измерений толщины диэлектрических покрытий на магнитных основаниях и/или немагнитных токопроводящих основаниях из алюминиевых и цинковых сплавов, с использованием индукционного и/или вихретокового преобразователей.
Виды контролируемых покрытий:
- Лакокрасочные;
- Гальванические (хромоникелевые, цинковые, кадмиевые, химические и другие, кроме никелевых);
- Пленочные и листовые, диэлектрические и электропроводящие;
- Огнезащитные.
Область применения - контроль толщины покрытий в машиностроении, металлургии, автомобилестроении, строительстве и электротехнической промышленности.
Приборы ТМ-20МГ4, ТМ-50МГ4 и ТМ-50МГ4М также используются как толщиномеры лакокрасочных покрытий автомобилей.
Толщиномеры модификации ТМ-20МГ4 и ТМ-50МГ4 имеют выносной индукционный преобразователь.
Толщиномеры модификации ТМ-50МГ4М имеют встроенный в корпус электронного блока вихретоковый преобразователь и подключаемый кабелем через разъемное соединение выносной индукционный преобразователь.
Приборы имеют энергонезависимую память на 200 результатов измерений, часы реального времени, связь с ПК.
Характеристики
| Наименование характеристик | ТМ-20МГ4 | ТМ-50МГ4 | ТМ-50МГ4М |
| Диапазон измерения толщины покрытий, мм | 0…2 | 0...5 | |
| Пределы допускаемой абсолютной погрешности измерений толщины покрытия, мм, в диапазоне измерений: | |||
| - от 0 до 2 мм включительно | ±(0,03h+0,003) | ±(0,03h+0,003) | |
| - свыше 2 до 5 мм включительно | ±(0,05h+0,005) | ||
| Цена единицы наименьшего разряда | 0,001 мм | 1 мкм | |
| Потребляемая мощность, Вт, не более | 0,11 | ||
| Питание прибора (2 элемента АА(LR6)), Вольт | 3 | ||
| Габаритные размеры, мм: | |||
| - блока электронного | 160х72х30 | 150х40х30 | |
| - преобразователя | ø23х50 | ø23х50 | |
| Масса с преобразователем, кг | 0,34 | 0,34 | 0,2 |

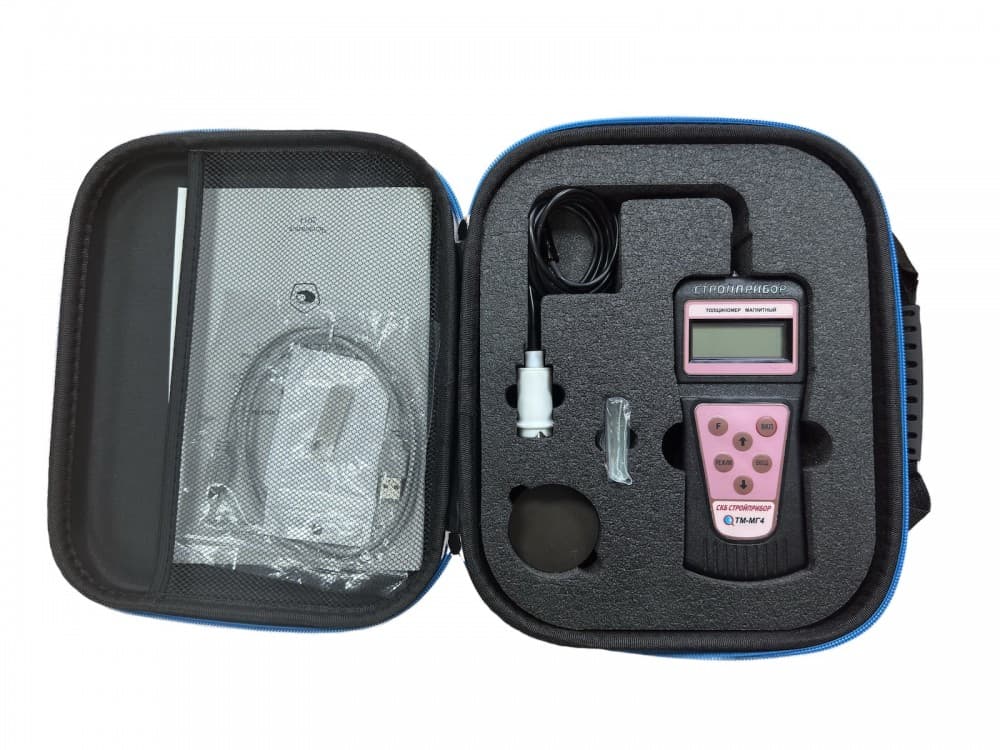

Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Преобразователь | 1 |
| 3 | Кабель связи с ПК | 1 |
| 4 | Программное обеспечение | 1 |
| 5 | Сумка | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Ферромагнитное основание | 1 |
| 8 | Меры толщины | 1 |
Документы

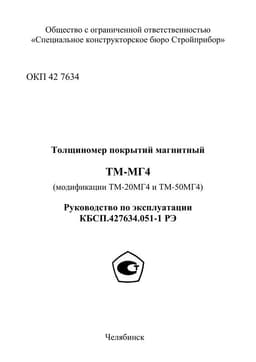

Руководство по эксплуатации (инструкция) ТМ-20МГ4, ТМ-50МГ4
