КРН / КРТ / ПОЭ
Код товара: 420
Цена по запросу
Датчики напряжения и тока предназначены для контроля состояния устройств автоматики и телемеханики на объектах энергоснабжения. Датчики могут включаться параллельно или последовательно с обмоткой контролируемого реле, в случае отсутствия у последнего свободных контактов.

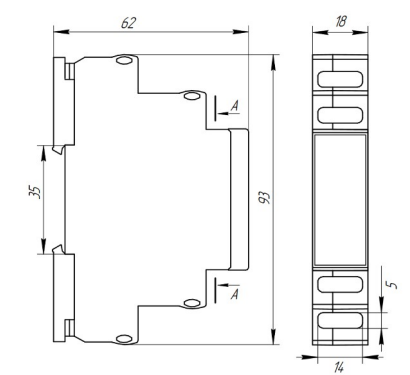

Габаритные размеры корпуса КРН, КРТ

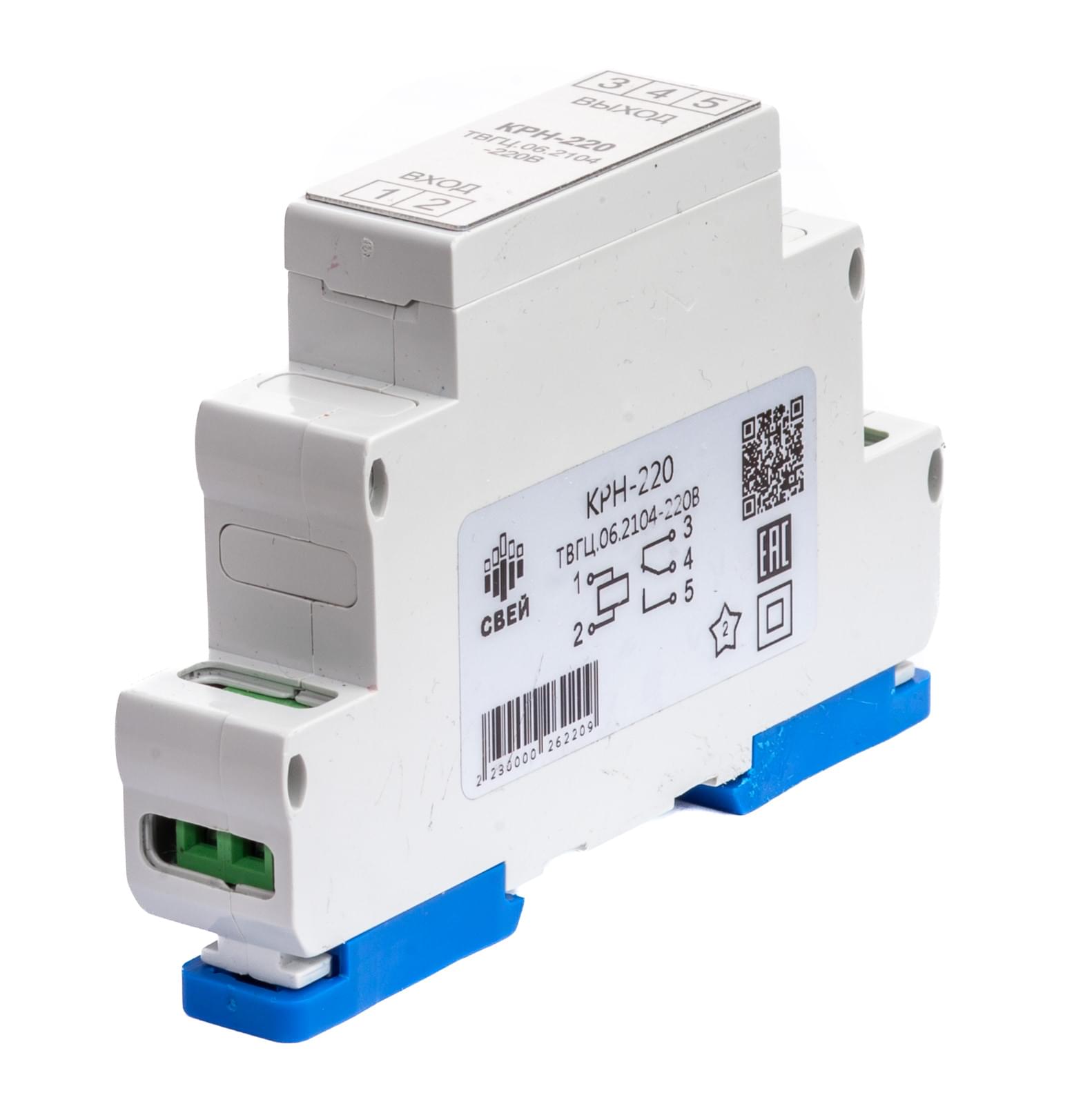

КРН
Оптоэлектронные преобразователи уровня предназначены для согласования входных дискретных сигналов напряжением 220 В с устройствами сбора дискретных сигналов, для размножения дискретных сигналов.

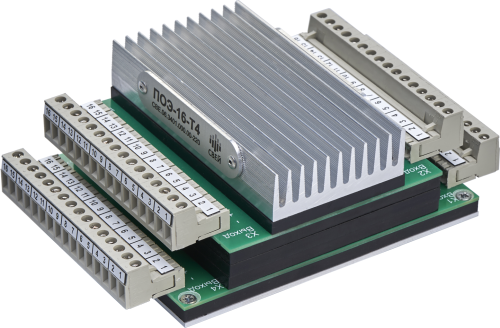

ПОЭ-16-Т4
ПОЭ-16-T5
Корпус ПОЭ-х-Tx имеет крепление для установки на стандартную DIN рейку ТН35 шириной 35 мм, соответствующую ГОСТ Р МЭК 60715-2003.
Структура условного обозначения
Оптоэлектронные преобразователи уровня дискретных сигналов: ПОЭ-16-Т4, ПОЭ-16-Т5 | | |_______ Т4 = выход на клеммники | | Т5 = выход на разъём IDC-10 для подключения к блокам БКД-64-5В | |__________ число каналов (2, 8 или 16) |_____________ тип прибораДатчики постоянного напряжения: КРН-220 | |_________ номинальное напряжение |_____________ тип датчика
Датчики (контрольные реле) напряжения предназначены для контроля состояния устройств автоматики и телемеханики на объектах энергоснабжения. Датчики напряжения включаются параллельно обмотке контролируемого реле в случае отсутствия у последнего свободных контактов для контроля его состояния.
Датчики переменного напряжения: КРН-220ПЕ | | | |__________ номинальное напряжение |_______________ тип прибораДатчики постоянного тока: КРТ-1 | | | |__________ номинальный ток |_______________ тип прибора
| Наименование | Конструкторское обозначение | Номинальное значение входного сигнала | Тип входного сигнала | Коммутирующий элемент |
|---|---|---|---|---|
| КРН-24 | ТВГЦ.06.2104-24В | 24 В | Постоянное напряжение | Электромагнитное реле с одним переключающим контактом |
| КРН-110 | ТВГЦ.06.2104-110В | 110 В | ||
| КРН-220 | ТВГЦ.06.2104-220В | 220 В | ||
| КРН-220ПЕ | ТВГЦ.06.2201-220В | 220 В | Переменное напряжение | |
| ТКРН-220 | ТВГЦ.06.3101-220В | 220 В | Постоянное напряжение | Твердотельное реле с одним замыкающим контактом |
| КРТ-0,01 | ТВГЦ.06.1101-0,01А | 0,01А | Постоянный ток | Герконовое реле с одним замыкающим контактом |
| КРТ-0,015 | ТВГЦ.06.1101-0,015А | 0,015 А | ||
| КРТ-0,02 | ТВГЦ.06.1101-0,02А | 0,02 А | ||
| КРТ-0,025 | ТВГЦ.06.1101-0,025А | 0,025 А | ||
| КРТ-0,05 | ТВГЦ.06.1101-0,05А | 0,05 А | ||
| КРТ-0,075 | ТВГЦ.06.1101-0,075А | 0,075 А | ||
| КРТ-0,1 | ТВГЦ.06.1101-0,1А | 0,1 А | ||
| КРТ-0,15 | ТВГЦ.06.1101-0,15А | 0,15 А | ||
| КРТ-0,2 | ТВГЦ.06.1102-0,2А | 0,2 А | ||
| КРТ-0,3 | ТВГЦ.06.1102-0,3А | 0,3 А | ||
| КРТ-0,5 | ТВГЦ.06.1102-0,5А | 0,5 А | ||
| КРТ-0,75 | ТВГЦ.06.1102-0,75А | 0,75 А | ||
| КРТ-1 | ТВГЦ.06.1102-1А | 1 А | ||
| КРТ-2 | ТВГЦ.06.1102-2А | 2 А | ||
| КРТ-4 | ТВГЦ.06.1102-4А | 4 А | ||
| ТКРТ-0,01 | ТВГЦ.06.1301-0,01А | 0,01 А | Постоянный ток | Твердотельное реле с одним замыкающим контактом |
| ТКРТ-0,015 | ТВГЦ.06.1301-0,015А | 0,015 А | ||
| ТКРТ-0,02 | ТВГЦ.06.1301-0,02А | 0,02 А | ||
| ТКРТ-0,025 | ТВГЦ.06.1301-0,025А | 0,025 А | ||
| ТКРТ-0,033 | ТВГЦ.06.1301-0,025А | 0,033 А | ||
| ТКРТ-0,05 | ТВГЦ.06.1301-0,05А | 0,05 А | ||
| ТКРТ-0,064 | ТВГЦ.06.1301-0,064А | 0,064 А | ||
| ТКРТ-0,075 | ТВГЦ.06.1301-0,075А | 0,075 А | ||
| ТКРТ-0,085 | ТВГЦ.06.1301-0,085А | 0,085 А | ||
| ТКРТ-0,1 | ТВГЦ.06.1301-0,1А | 0,1 А | ||
| ТКРТ-0,15 | ТВГЦ.06.1301-0,15А | 0,15 А | ||
| ТКРТ-0,2 | ТВГЦ.06.1301-0,2А | 0,2 А | ||
| ТКРТ-0,25 | ТВГЦ.06.1301-0,25А | 0,25 А | ||
| ТКРТ-0,5 | ТВГЦ.06.1301-0,5А | 0,5 А |
Паспорт на датчик постоянного напряжения КРН-220
Паспорт на датчик переменного напряжения КРН-220ПЕ
Паспорт на преобразователь напряжения оптоэлектронный ПОЭ-16-Т4
Паспорт на преобразователь напряжения оптоэлектронный ПОЭ-16-Т5
Руководство по эксплуатации КРН, КРТ, ТКРТОписание
Датчики напряжения и тока предназначены для контроля состояния устройств автоматики и телемеханики на объектах энергоснабжения. Датчики могут включаться параллельно или последовательно с обмоткой контролируемого реле, в случае отсутствия у последнего свободных контактов.
Габаритные размеры корпуса КРН, КРТ
КРН
Оптоэлектронные преобразователи уровня предназначены для согласования входных дискретных сигналов напряжением 220 В с устройствами сбора дискретных сигналов, для размножения дискретных сигналов.
ПОЭ-16-Т4
ПОЭ-16-T5
Корпус ПОЭ-х-Tx имеет крепление для установки на стандартную DIN рейку ТН35 шириной 35 мм, соответствующую ГОСТ Р МЭК 60715-2003.
Характеристики
Структура условного обозначения
Оптоэлектронные преобразователи уровня дискретных сигналов: ПОЭ-16-Т4, ПОЭ-16-Т5 | | |_______ Т4 = выход на клеммники | | Т5 = выход на разъём IDC-10 для подключения к блокам БКД-64-5В | |__________ число каналов (2, 8 или 16) |_____________ тип прибораДатчики постоянного напряжения: КРН-220 | |_________ номинальное напряжение |_____________ тип датчика
Датчики (контрольные реле) напряжения предназначены для контроля состояния устройств автоматики и телемеханики на объектах энергоснабжения. Датчики напряжения включаются параллельно обмотке контролируемого реле в случае отсутствия у последнего свободных контактов для контроля его состояния.
Датчики переменного напряжения: КРН-220ПЕ | | | |__________ номинальное напряжение |_______________ тип прибораДатчики постоянного тока: КРТ-1 | | | |__________ номинальный ток |_______________ тип прибора
| Наименование | Конструкторское обозначение | Номинальное значение входного сигнала | Тип входного сигнала | Коммутирующий элемент |
|---|---|---|---|---|
| КРН-24 | ТВГЦ.06.2104-24В | 24 В | Постоянное напряжение | Электромагнитное реле с одним переключающим контактом |
| КРН-110 | ТВГЦ.06.2104-110В | 110 В | ||
| КРН-220 | ТВГЦ.06.2104-220В | 220 В | ||
| КРН-220ПЕ | ТВГЦ.06.2201-220В | 220 В | Переменное напряжение | |
| ТКРН-220 | ТВГЦ.06.3101-220В | 220 В | Постоянное напряжение | Твердотельное реле с одним замыкающим контактом |
| КРТ-0,01 | ТВГЦ.06.1101-0,01А | 0,01А | Постоянный ток | Герконовое реле с одним замыкающим контактом |
| КРТ-0,015 | ТВГЦ.06.1101-0,015А | 0,015 А | ||
| КРТ-0,02 | ТВГЦ.06.1101-0,02А | 0,02 А | ||
| КРТ-0,025 | ТВГЦ.06.1101-0,025А | 0,025 А | ||
| КРТ-0,05 | ТВГЦ.06.1101-0,05А | 0,05 А | ||
| КРТ-0,075 | ТВГЦ.06.1101-0,075А | 0,075 А | ||
| КРТ-0,1 | ТВГЦ.06.1101-0,1А | 0,1 А | ||
| КРТ-0,15 | ТВГЦ.06.1101-0,15А | 0,15 А | ||
| КРТ-0,2 | ТВГЦ.06.1102-0,2А | 0,2 А | ||
| КРТ-0,3 | ТВГЦ.06.1102-0,3А | 0,3 А | ||
| КРТ-0,5 | ТВГЦ.06.1102-0,5А | 0,5 А | ||
| КРТ-0,75 | ТВГЦ.06.1102-0,75А | 0,75 А | ||
| КРТ-1 | ТВГЦ.06.1102-1А | 1 А | ||
| КРТ-2 | ТВГЦ.06.1102-2А | 2 А | ||
| КРТ-4 | ТВГЦ.06.1102-4А | 4 А | ||
| ТКРТ-0,01 | ТВГЦ.06.1301-0,01А | 0,01 А | Постоянный ток | Твердотельное реле с одним замыкающим контактом |
| ТКРТ-0,015 | ТВГЦ.06.1301-0,015А | 0,015 А | ||
| ТКРТ-0,02 | ТВГЦ.06.1301-0,02А | 0,02 А | ||
| ТКРТ-0,025 | ТВГЦ.06.1301-0,025А | 0,025 А | ||
| ТКРТ-0,033 | ТВГЦ.06.1301-0,025А | 0,033 А | ||
| ТКРТ-0,05 | ТВГЦ.06.1301-0,05А | 0,05 А | ||
| ТКРТ-0,064 | ТВГЦ.06.1301-0,064А | 0,064 А | ||
| ТКРТ-0,075 | ТВГЦ.06.1301-0,075А | 0,075 А | ||
| ТКРТ-0,085 | ТВГЦ.06.1301-0,085А | 0,085 А | ||
| ТКРТ-0,1 | ТВГЦ.06.1301-0,1А | 0,1 А | ||
| ТКРТ-0,15 | ТВГЦ.06.1301-0,15А | 0,15 А | ||
| ТКРТ-0,2 | ТВГЦ.06.1301-0,2А | 0,2 А | ||
| ТКРТ-0,25 | ТВГЦ.06.1301-0,25А | 0,25 А | ||
| ТКРТ-0,5 | ТВГЦ.06.1301-0,5А | 0,5 А |
Документы
Паспорт на датчик постоянного напряжения КРН-220Паспорт на датчик переменного напряжения КРН-220ПЕПаспорт на преобразователь напряжения оптоэлектронный ПОЭ-16-Т4Паспорт на преобразователь напряжения оптоэлектронный ПОЭ-16-Т5Руководство по эксплуатации КРН, КРТ, ТКРТ
