Кориолисовый расходомер Streamlux-ST MassFlow ST10
Код товара: 1529
Цена по запросу
Прямоточные кориолисовые массовые расходомеры Streamlux-ST MassFlow ST10 предназначены для измерения массового расхода, плотности и температуры жидкостей с погрешностью от 0,1 %.
Уникальная прямая измерительная трубка обеспечивает минимальные потери давления, отсутствие застойных зон и полный самодренаж, конструкция устойчива к монтажным напряжениям и вибрациям. Это позволяет расходомерам ST10 стабильно работать с трудноизмеряемыми средами: пульпами, суспензиями, битумами, лаками, чёрными щелоками, пищевыми продуктами.
ИЗМЕРЯЕМЫЕ СРЕДЫ:
- Реагенты, кислоты, щёлочи, растворители
- Сырая нефть, нефтепродукты, тяжёлое топливо
- Жидкие пищевые продукты, напитки с растворенными газами
- Чёрный и зелёный щёлок, высококонцентрированная волокнистая масса
- Буровые растворы, цементные смеси, шламы
- Суспензии, пульпы, гетерогенные и многофазные среды, высоковязкие жидкости, CIP-моющие растворы
Массовые кориолисовые расходомеры обеспечивают сверхвысокую точность (погрешность 0,1 %) и минимальную задержку при старте потока (0,5 с), что идеально для систем дозирования сложных и дорогих процессов.
ОТРАСЛИ ПРИМЕНЕНИЯ:
- Химическая промышленность — дозирование реагентов, контроль реакций, агрессивные и токсичные жидкости.
- Нефтяная промышленность и нефтехимия — учёт нефти, нефтепродуктов, влагосодержания, буровых растворов, полимеров, катализаторных суспензий.
- Пищевая промышленность — соки, молоко, сиропы, масла, напитки с растворенными газами, CIP-мойка; санитарное исполнение с Tri-Clamp.
- Фармацевтика — дозирование дорогих компонентов, реактивов, буферных растворов.
- Лакокрасочная промышленность — учёт смол, пигментов, растворителей, готовых красок, эмалей, лаков (включая высоковязкие).
- Целлюлозно-бумажная промышленность — щёлок, волокнистая масса, суспензии с абразивом.
- Текстильная промышленность — дозирование красителей, химикатов, отделочных составов.
- Топливная промышленность — учёт мазута, тяжёлого топлива, угольных шламов, смазок.
- Металлургия и горнодобывающая промышленность — пульпы, шламы, флотационные реагенты.
- Энергетика и ЖКХ — учёт теплоносителей, реагентов водоподготовки.
Модификации расходомеров Streamlux-ST MassFlow ST10
Расходомеры серии ST10 оснащаются прямыми измерительными трубками типоразмеров от Ду 8 до Ду 80 мм, что позволяет перекрывать диапазон массовых расходов до 180 000 кг/ч. Приборы выпускаются в моноблочном (сенсор + преобразователь в одном корпусе) и раздельном (выносной электронный блок) исполнениях.
| Моноблочное исполнение | Раздельное исполнение |
 |  |
Расходомеры ST10 поставляются с различными типами присоединений к технологическому трубопроводу:
- Фланцевое — для высоких давлений до 4,0 МПа.
- Резьбовое (Ду 8–25 мм) — компактное, без сварки.
- Санитарное (Tri-Clamp) — быстроразъёмное, для пищевой и фармацевтики, соответствует гигиеническим требованиям.
Опция: обогреваемая рубашка для высоковязких и застывающих сред (битумы, смолы, тяжёлые масла).
Расходомеры Streamlux-ST MassFlow ST10 устанавливаются на трубопроводах любого типа: реакционные системы, дозирующие узлы, линии приёма/отпуска, смесители, фасовочные машины. Не требуют сложной настройки, не имеют движущихся частей, не изнашиваются механически и не нуждаются в регулярном обслуживании.
| Диаметр номинальный, мм | DN8…DN80 |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: | ± 0,1; ± 0,15; ± 0,2; ± 0,5 |
| Диапазон измерения плотности измеряемой среды, кг/м³ | 300…3 000 |
| Погрешность измерения плотности (жидкости), г/см³ | ±0,002 |
| Вязкость измеряемой среды, сП не более | 10 000 |
| Диапазоны температур измеряемой среды, ΔT, °C | −20…+200 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °C | ±1,0 |
| Максимальное давление измеряемой среды, МПа не более | 4 |
| Материал измерительных трубок, контактирующих с измеряемой средой | Нержавеющая сталь 316L |
| Материал корпуса датчика | Нержавеющая сталь 304 |
| Материал корпуса преобразователя | Алюминий |
| Температура окружающей среды, °C | −40…+60 |
| Относительная влажность, % | 35…95 |
| Атмосферное давление, кПа | 86–106 |
Класс защиты Датчика Вторичного преобразователя |
IP67 IP67 |
| Напряжение, В | 22–220 (AC или DC) |
| Коммуникационные выходы | Токовые выходы 4…20 мА Импульсный / частотный выход 0…10000 Гц RS-485 (Modbus) HART |
| Длина кабеля (выносной тип) | В базе – 2 м Максимум – 50 м |
| Средний срок службы, лет | 12 |
| Срок средней наработки на отказ, ч | 85 000 |
Диапазоны измерений массового расхода жидкости модификации MassFlow ST10
| Ду (мм) | Диапазон расхода для фланцевого / резьбового соединений Q, кг/ч | Диапазон расхода для Tri-Clamp Q, кг/ч | Стабильность нуля, Z (± кг/ч) |
| 8 | 0～960～1440 | – | 0,096 |
| 10 | 0～1 500～2 250 | – | 0,15 |
| 15 | 0～3 000～4 500 | – | 0,3 |
| 20 | 0～6 000～9 000 | 0～4 500 | 0,6 |
| 25 | 0～9 600～14 400 | 0～9 000 | 0,96 |
| 32 | 0～18 000～27 000 | 0～14 400 | 1,8 |
| 40 | 0～30 000～45 000 | 0～27 000 | 3 |
| 50 | 0～48 000～72 000 | 0～45 000 | 4,8 |
| 65 | – | 0～84 000 | 8,4 |
| 80 | 0～120 000～180 000 | – | 12 |
Руководство по эксплуатации MassFlow ST10Описание
Прямоточные кориолисовые массовые расходомеры Streamlux-ST MassFlow ST10 предназначены для измерения массового расхода, плотности и температуры жидкостей с погрешностью от 0,1 %.
Уникальная прямая измерительная трубка обеспечивает минимальные потери давления, отсутствие застойных зон и полный самодренаж, конструкция устойчива к монтажным напряжениям и вибрациям. Это позволяет расходомерам ST10 стабильно работать с трудноизмеряемыми средами: пульпами, суспензиями, битумами, лаками, чёрными щелоками, пищевыми продуктами.
ИЗМЕРЯЕМЫЕ СРЕДЫ:
- Реагенты, кислоты, щёлочи, растворители
- Сырая нефть, нефтепродукты, тяжёлое топливо
- Жидкие пищевые продукты, напитки с растворенными газами
- Чёрный и зелёный щёлок, высококонцентрированная волокнистая масса
- Буровые растворы, цементные смеси, шламы
- Суспензии, пульпы, гетерогенные и многофазные среды, высоковязкие жидкости, CIP-моющие растворы
Массовые кориолисовые расходомеры обеспечивают сверхвысокую точность (погрешность 0,1 %) и минимальную задержку при старте потока (0,5 с), что идеально для систем дозирования сложных и дорогих процессов.
ОТРАСЛИ ПРИМЕНЕНИЯ:
- Химическая промышленность — дозирование реагентов, контроль реакций, агрессивные и токсичные жидкости.
- Нефтяная промышленность и нефтехимия — учёт нефти, нефтепродуктов, влагосодержания, буровых растворов, полимеров, катализаторных суспензий.
- Пищевая промышленность — соки, молоко, сиропы, масла, напитки с растворенными газами, CIP-мойка; санитарное исполнение с Tri-Clamp.
- Фармацевтика — дозирование дорогих компонентов, реактивов, буферных растворов.
- Лакокрасочная промышленность — учёт смол, пигментов, растворителей, готовых красок, эмалей, лаков (включая высоковязкие).
- Целлюлозно-бумажная промышленность — щёлок, волокнистая масса, суспензии с абразивом.
- Текстильная промышленность — дозирование красителей, химикатов, отделочных составов.
- Топливная промышленность — учёт мазута, тяжёлого топлива, угольных шламов, смазок.
- Металлургия и горнодобывающая промышленность — пульпы, шламы, флотационные реагенты.
- Энергетика и ЖКХ — учёт теплоносителей, реагентов водоподготовки.
Модификации расходомеров Streamlux-ST MassFlow ST10
Расходомеры серии ST10 оснащаются прямыми измерительными трубками типоразмеров от Ду 8 до Ду 80 мм, что позволяет перекрывать диапазон массовых расходов до 180 000 кг/ч. Приборы выпускаются в моноблочном (сенсор + преобразователь в одном корпусе) и раздельном (выносной электронный блок) исполнениях.

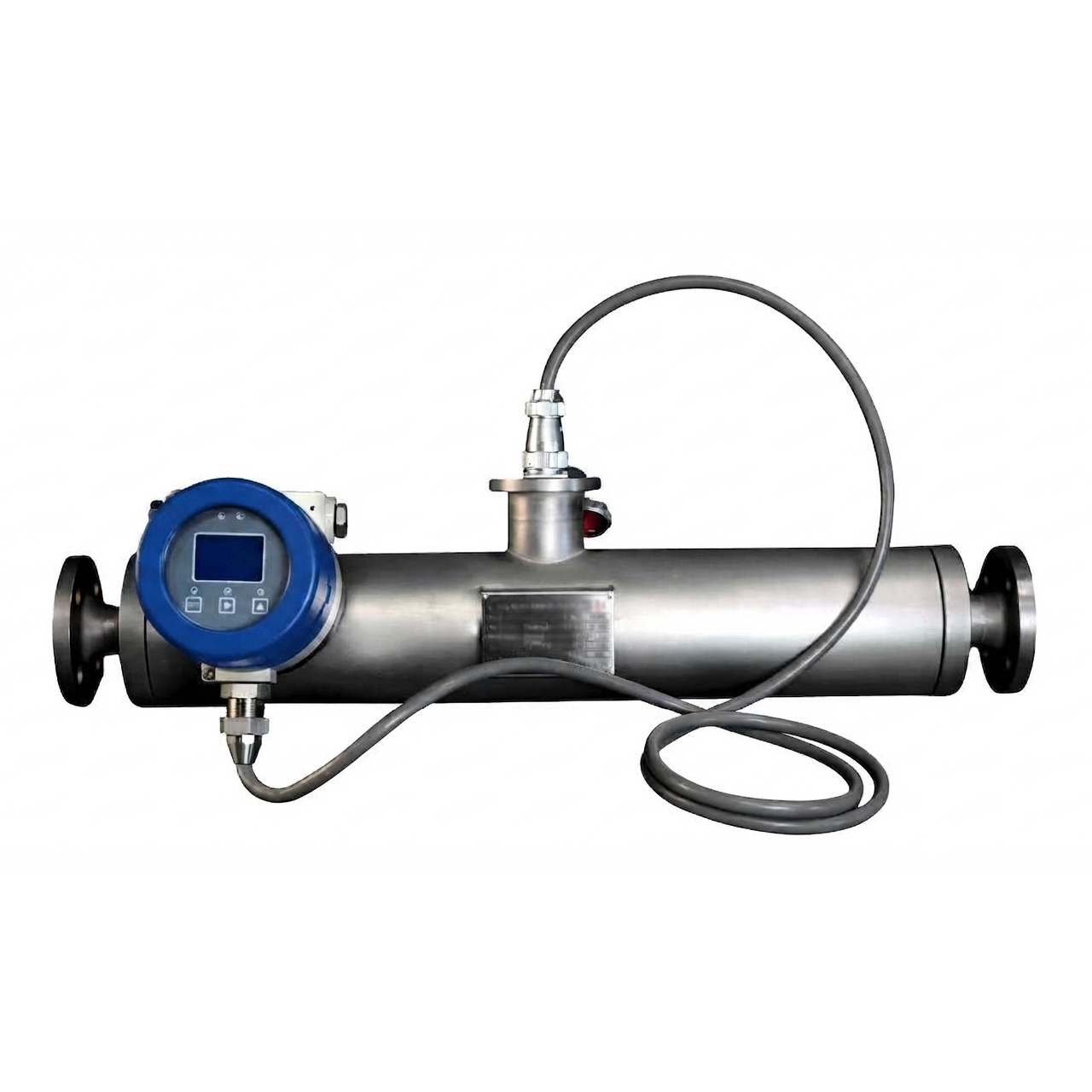

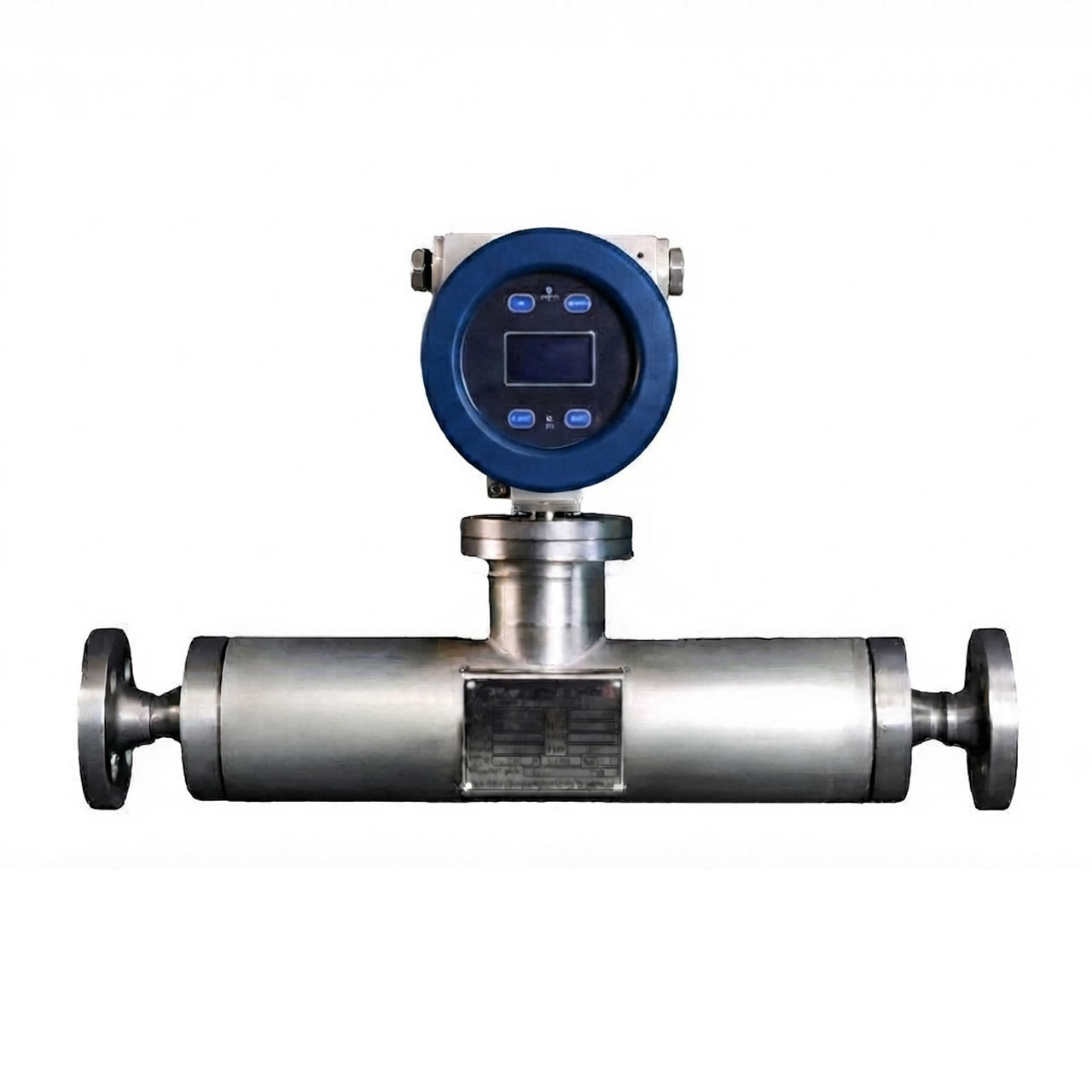

| Моноблочное исполнение | Раздельное исполнение |
| |
Расходомеры ST10 поставляются с различными типами присоединений к технологическому трубопроводу:
- Фланцевое — для высоких давлений до 4,0 МПа.
- Резьбовое (Ду 8–25 мм) — компактное, без сварки.
- Санитарное (Tri-Clamp) — быстроразъёмное, для пищевой и фармацевтики, соответствует гигиеническим требованиям.
Опция: обогреваемая рубашка для высоковязких и застывающих сред (битумы, смолы, тяжёлые масла).
Расходомеры Streamlux-ST MassFlow ST10 устанавливаются на трубопроводах любого типа: реакционные системы, дозирующие узлы, линии приёма/отпуска, смесители, фасовочные машины. Не требуют сложной настройки, не имеют движущихся частей, не изнашиваются механически и не нуждаются в регулярном обслуживании.
Характеристики
| Диаметр номинальный, мм | DN8…DN80 |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: | ± 0,1; ± 0,15; ± 0,2; ± 0,5 |
| Диапазон измерения плотности измеряемой среды, кг/м³ | 300…3 000 |
| Погрешность измерения плотности (жидкости), г/см³ | ±0,002 |
| Вязкость измеряемой среды, сП не более | 10 000 |
| Диапазоны температур измеряемой среды, ΔT, °C | −20…+200 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °C | ±1,0 |
| Максимальное давление измеряемой среды, МПа не более | 4 |
| Материал измерительных трубок, контактирующих с измеряемой средой | Нержавеющая сталь 316L |
| Материал корпуса датчика | Нержавеющая сталь 304 |
| Материал корпуса преобразователя | Алюминий |
| Температура окружающей среды, °C | −40…+60 |
| Относительная влажность, % | 35…95 |
| Атмосферное давление, кПа | 86–106 |
Класс защиты Датчика Вторичного преобразователя |
IP67 IP67 |
| Напряжение, В | 22–220 (AC или DC) |
| Коммуникационные выходы | Токовые выходы 4…20 мА Импульсный / частотный выход 0…10000 Гц RS-485 (Modbus) HART |
| Длина кабеля (выносной тип) | В базе – 2 м Максимум – 50 м |
| Средний срок службы, лет | 12 |
| Срок средней наработки на отказ, ч | 85 000 |
Диапазоны измерений массового расхода жидкости модификации MassFlow ST10
| Ду (мм) | Диапазон расхода для фланцевого / резьбового соединений Q, кг/ч | Диапазон расхода для Tri-Clamp Q, кг/ч | Стабильность нуля, Z (± кг/ч) |
| 8 | 0～960～1440 | – | 0,096 |
| 10 | 0～1 500～2 250 | – | 0,15 |
| 15 | 0～3 000～4 500 | – | 0,3 |
| 20 | 0～6 000～9 000 | 0～4 500 | 0,6 |
| 25 | 0～9 600～14 400 | 0～9 000 | 0,96 |
| 32 | 0～18 000～27 000 | 0～14 400 | 1,8 |
| 40 | 0～30 000～45 000 | 0～27 000 | 3 |
| 50 | 0～48 000～72 000 | 0～45 000 | 4,8 |
| 65 | – | 0～84 000 | 8,4 |
| 80 | 0～120 000～180 000 | – | 12 |
Документы

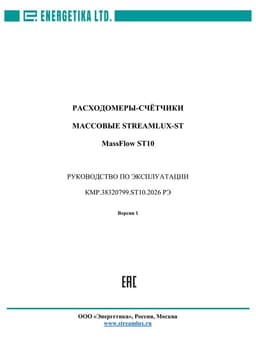

Руководство по эксплуатации MassFlow ST10
