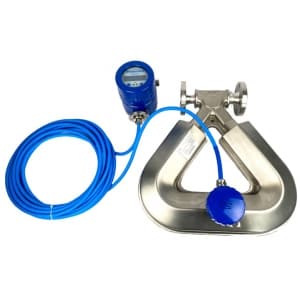

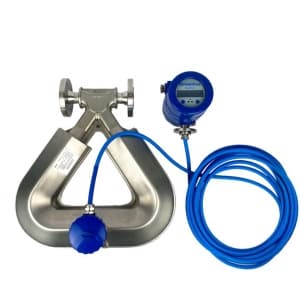

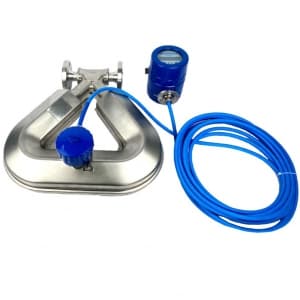

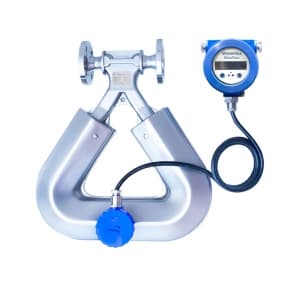

Кориолисовый расходомер Streamlux MassFlow T10
Код товара: 1527
Цена по запросу
Кориолисовый массовый расходомер Streamlux MassFlow T10 предназначен для измерения массового расхода, плотности и температуры жидкостей. На основе измеренных значений прибор также вычисляет объёмный расход.

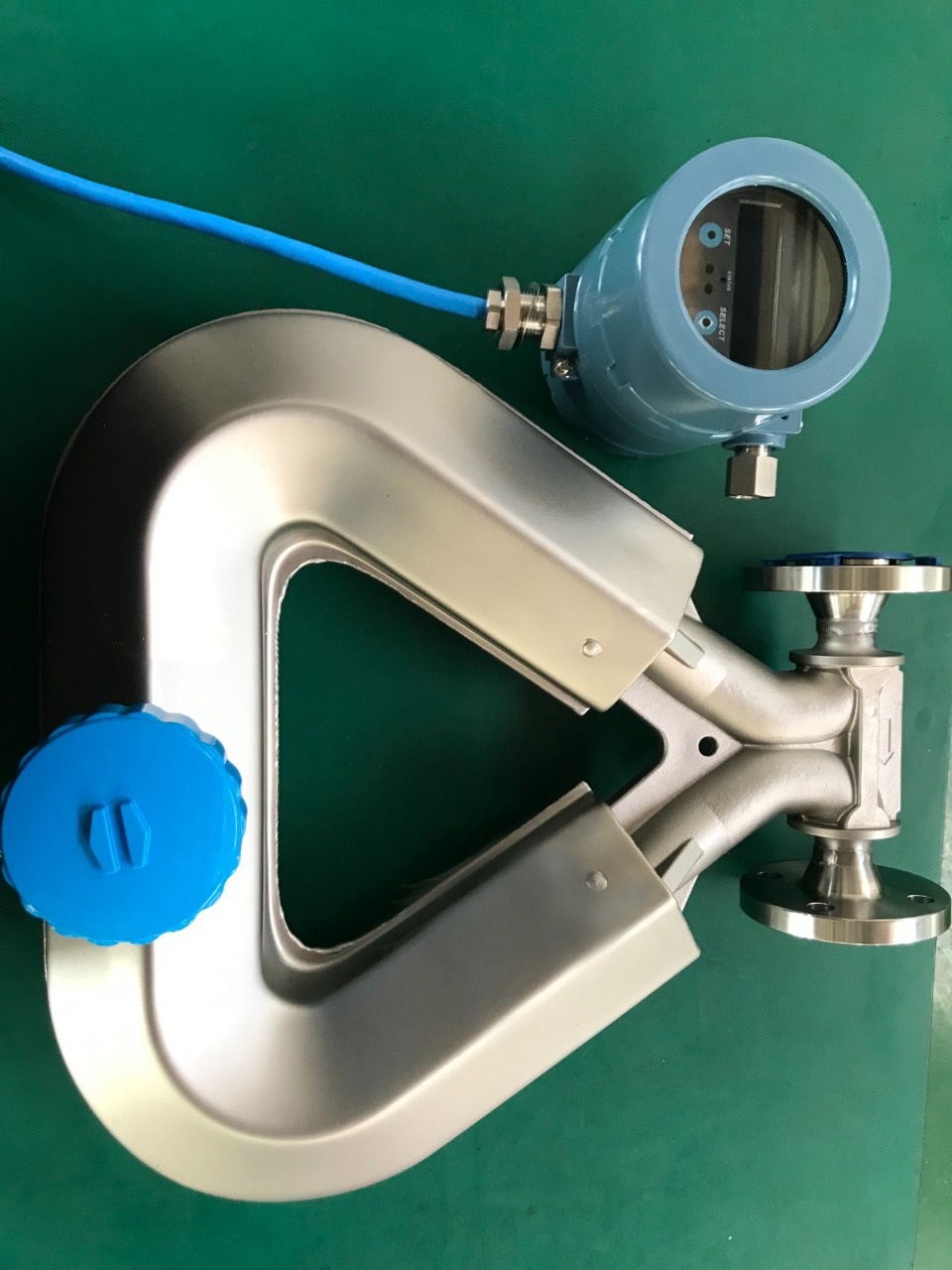

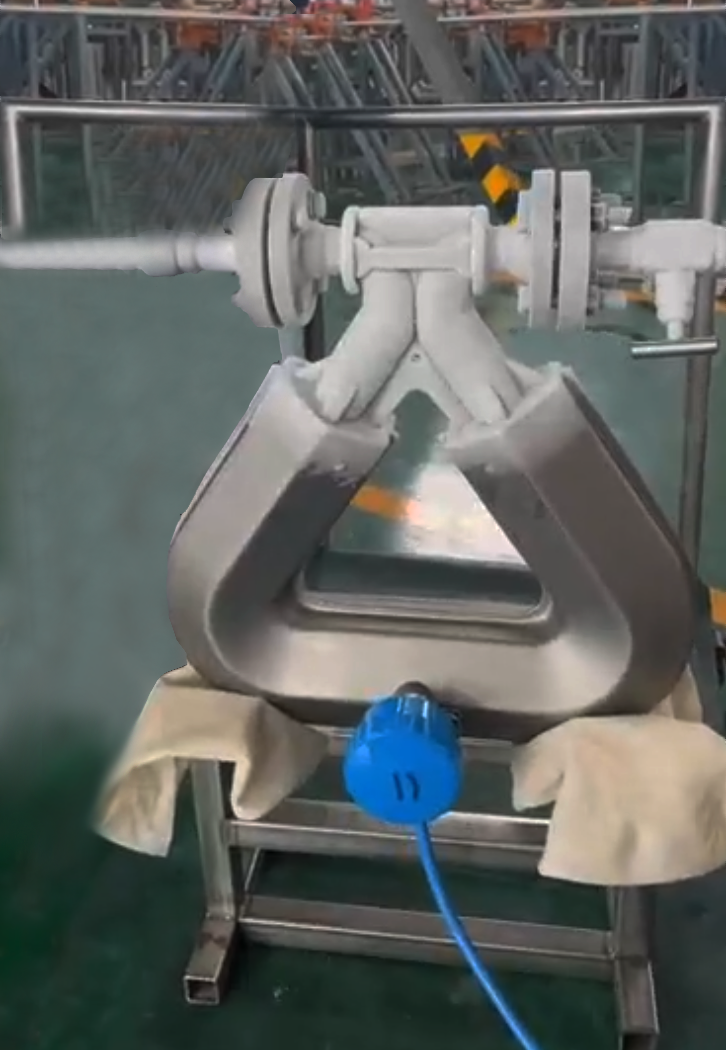

Он успешно применяется для измерения расхода жидкостей экстремально низких температур до -190 °C, благодаря специально подобранным материалам, сплавам, и конструктивного решения в виде треугольной формы измерительных трубок.
Массовый расходомер (массомер) MassFlow T10 построен на принципе действия силы Кориолиса, что позволяет напрямую измерять массовый расход жидкости независимо от её вязкости, электропроводности и других физических свойств.

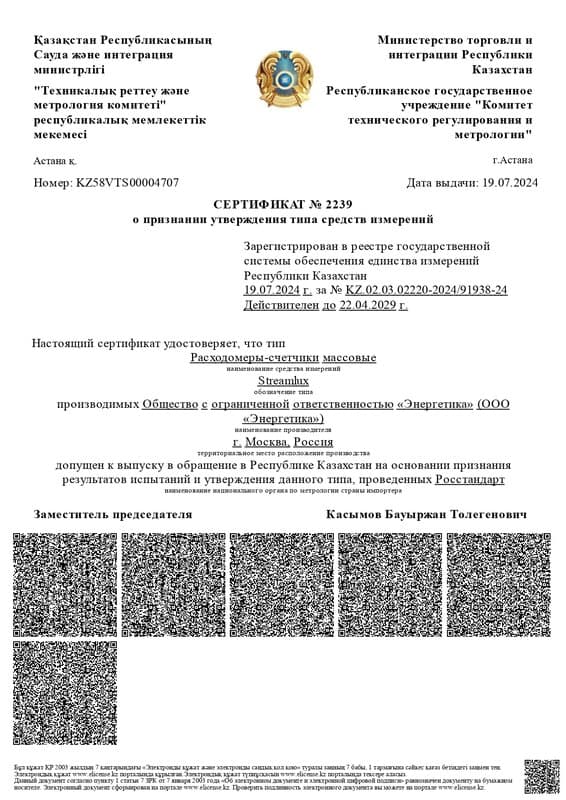

Расходомер внесен в реестр СИ Республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета. При этом его стоимость ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.
Применение
Кориолисовые расходомеры MassFlow T10 выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.
Его успешно применяют для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
- химическая промышленность, в том числе нефтехимическая отрасль,
- фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевая промышленность, включая растительные масла и газированные напитки
Кроме измерения обычных потоков жидкостей эта модификация отлично подходит для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью (сверхчистая вода, масла)
Также массовые расходомеры Streamlux характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
Преимуществом модификации MassFlow T10 является возможность работы с широким диапазоном температур от -190°C до +200°C. И в зависимости от конкретной температуры и плотности среды выбирается тип первичного преобразователя.

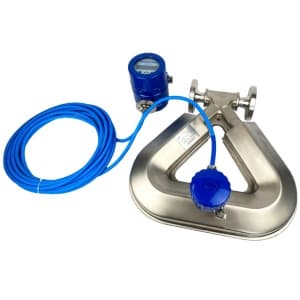

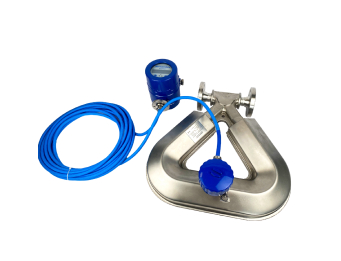

При сверхнизких температурах (до -190°C) используется только раздельный вариант исполнения.
| Диаметр номинальный, мм | DN6...DN80 |
| Материал корпуса | Нержавеющая сталь 304 |
| Материал корпуса преобразователя | Алюминий |
| Материал измерительных трубок | Нержавеющая сталь 316L |
| Диапазоны температур измеряемой среды, °C | -190…+200 |
| Температура окружающей среды, °C | -40…+60 |
| Максимальное давление измеряемой среды, МПа | 10 |
| Диапазон измерения плотности измеряемой среды, кг/м³ | 650 ~ 2000 |
| Погрешность измерения плотности (жидкости) г/см3 | ± 0,002 |
| Максимальный массовый расход жидкости, кг/ч | до 180 000 (см. таблицу ниже) |
| Максимальный объёмный расход жидкости, дм³/ч* | до 180000/ ρж |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt – в диапазоне расходов: Qt ≤ Q ˂ Qn – в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± 0,2 ± 0,1 ± 0,2 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, δv, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt
– в диапазоне расходов: Qt ≤ Q ˂ Qn
– в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± √(0,2² + ((Δρж / ρ²) · 100)²) ± √(0,1² + ((Δρж / ρ²) · 100)²) ± √(0,2² + ((Δρж / ρ²) · 100)²) |
| Пределы допускаемой абсолютной погрешность при измерении температуры, °C | ±1,0 |
| Класс защиты | IP67 |
| Напряжение, В | 85-265/АС 18…36/DC |
| Коммуникационные выходы | Токовый 4…20 мА Импульсный / частотный RS485 (MODBUS) |
| Длинна кабеля (выносной тип) | В базе - 2м Максимум - 100м |
| Средний рок службы, лет | 12 |
| Срок средней наработки на отказ, ч | 85000 |
Примечания: 1) ρж – плотность измеряемой жидкости при рабочих условиях; 2) ρ – измеряемая плотность; 3) под заказ возможно изготовление измерительных трубок расходомера из других материалов. | |
Диапазоны измерений массового расхода жидкости модификации
| Ду (мм) | Минимальный расход Qmin (кг/ч) | Переходный расход Qt (кг/ч) | Номинальный расход Qn (кг/ч) | Максимальный расход Qmax (кг/ч) | Стабильность нуля, Z (± кг/ч) |
| 6 | 48 | 48 | 480 | 960 | 0,048 |
| 15 | 225 | 360 | 3 600 | 4 500 | 0,110 |
| 25 | 600 | 960 | 9 600 | 12 000 | 0,300 |
| 40 | 1 800 | 3 000 | 30 000 | 36 000 | 1,100 |
| 50 | 3 000 | 4 800 | 48 000 | 60 000 | 1,750 |
| 80 | 9 000 | 15 000 | 150 000 | 180 000 | 4,500 |
Санитарный сертификат

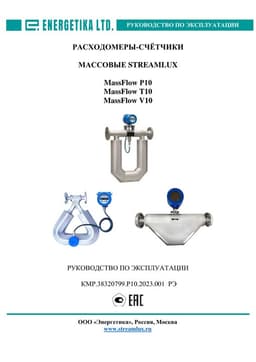

Руководство по эксплуатации MassFlow T10Описание
Кориолисовый массовый расходомер Streamlux MassFlow T10 предназначен для измерения массового расхода, плотности и температуры жидкостей. На основе измеренных значений прибор также вычисляет объёмный расход.
Он успешно применяется для измерения расхода жидкостей экстремально низких температур до -190 °C, благодаря специально подобранным материалам, сплавам, и конструктивного решения в виде треугольной формы измерительных трубок.
Массовый расходомер (массомер) MassFlow T10 построен на принципе действия силы Кориолиса, что позволяет напрямую измерять массовый расход жидкости независимо от её вязкости, электропроводности и других физических свойств.
Расходомер внесен в реестр СИ Республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета. При этом его стоимость ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.
Применение
Кориолисовые расходомеры MassFlow T10 выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.
Его успешно применяют для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
- химическая промышленность, в том числе нефтехимическая отрасль,
- фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевая промышленность, включая растительные масла и газированные напитки
Кроме измерения обычных потоков жидкостей эта модификация отлично подходит для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью (сверхчистая вода, масла)
Также массовые расходомеры Streamlux характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
Преимуществом модификации MassFlow T10 является возможность работы с широким диапазоном температур от -190°C до +200°C. И в зависимости от конкретной температуры и плотности среды выбирается тип первичного преобразователя.
При сверхнизких температурах (до -190°C) используется только раздельный вариант исполнения.
Характеристики
| Диаметр номинальный, мм | DN6...DN80 |
| Материал корпуса | Нержавеющая сталь 304 |
| Материал корпуса преобразователя | Алюминий |
| Материал измерительных трубок | Нержавеющая сталь 316L |
| Диапазоны температур измеряемой среды, °C | -190…+200 |
| Температура окружающей среды, °C | -40…+60 |
| Максимальное давление измеряемой среды, МПа | 10 |
| Диапазон измерения плотности измеряемой среды, кг/м³ | 650 ~ 2000 |
| Погрешность измерения плотности (жидкости) г/см3 | ± 0,002 |
| Максимальный массовый расход жидкости, кг/ч | до 180 000 (см. таблицу ниже) |
| Максимальный объёмный расход жидкости, дм³/ч* | до 180000/ ρж |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt – в диапазоне расходов: Qt ≤ Q ˂ Qn – в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± 0,2 ± 0,1 ± 0,2 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, δv, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt
– в диапазоне расходов: Qt ≤ Q ˂ Qn
– в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± √(0,2² + ((Δρж / ρ²) · 100)²) ± √(0,1² + ((Δρж / ρ²) · 100)²) ± √(0,2² + ((Δρж / ρ²) · 100)²) |
| Пределы допускаемой абсолютной погрешность при измерении температуры, °C | ±1,0 |
| Класс защиты | IP67 |
| Напряжение, В | 85-265/АС 18…36/DC |
| Коммуникационные выходы | Токовый 4…20 мА Импульсный / частотный RS485 (MODBUS) |
| Длинна кабеля (выносной тип) | В базе - 2м Максимум - 100м |
| Средний рок службы, лет | 12 |
| Срок средней наработки на отказ, ч | 85000 |
Примечания: 1) ρж – плотность измеряемой жидкости при рабочих условиях; 2) ρ – измеряемая плотность; 3) под заказ возможно изготовление измерительных трубок расходомера из других материалов. | |
Диапазоны измерений массового расхода жидкости модификации
| Ду (мм) | Минимальный расход Qmin (кг/ч) | Переходный расход Qt (кг/ч) | Номинальный расход Qn (кг/ч) | Максимальный расход Qmax (кг/ч) | Стабильность нуля, Z (± кг/ч) |
| 6 | 48 | 48 | 480 | 960 | 0,048 |
| 15 | 225 | 360 | 3 600 | 4 500 | 0,110 |
| 25 | 600 | 960 | 9 600 | 12 000 | 0,300 |
| 40 | 1 800 | 3 000 | 30 000 | 36 000 | 1,100 |
| 50 | 3 000 | 4 800 | 48 000 | 60 000 | 1,750 |
| 80 | 9 000 | 15 000 | 150 000 | 180 000 | 4,500 |
Документы
Санитарный сертификатРуководство по эксплуатации MassFlow T10
