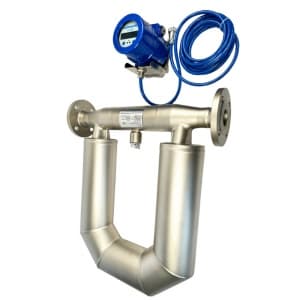

Кориолисовый расходомер Streamlux MassFlow P10
Код товара: 1526
Цена по запросу
Кориолисовый массовый расходомер Streamlux MassFlow P10 предназначен для измерения массового расхода, плотности и температуры жидкостей. На основе измеренных значений прибор также вычисляет объёмный расход.

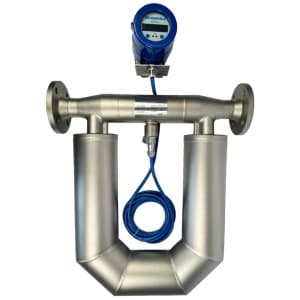

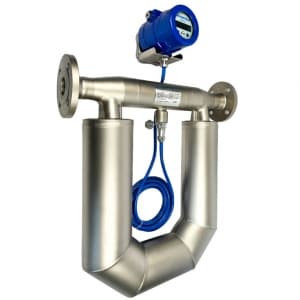

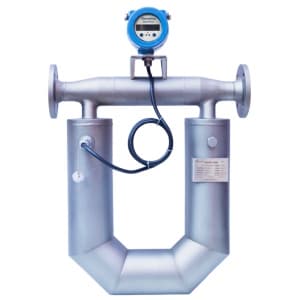

Его измерительные трубки (сенсоры) имеют U-образную форму и изготовлены из нержавеющей стали 316L. Такая конструкция обеспечивает стабильность измерений при работе с жидкостями температурой до 300 °C.
Массовый расходомер (массомер) MassFlow P10 построен на принципе действия силы Кориолиса, что позволяет напрямую измерять массовый расход жидкости независимо от её вязкости, электропроводности и других физических свойств.

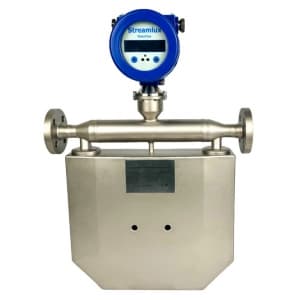

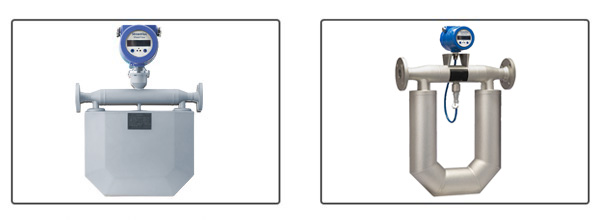

Для расходомера MassFlow Р10 возможно исполнение с рубашкой для теплообмена, обеспечивающей последовательную, контролируемую температуру, которая не достижима с изоляцией или традиционными методами утепления трубы. В качестве теплоносителя можно использовать пар, горячую воду, масло и другие теплоносители.
Расходомер с рубашкой для теплообмена можно использовать как на обогрев, так и на охлаждение.

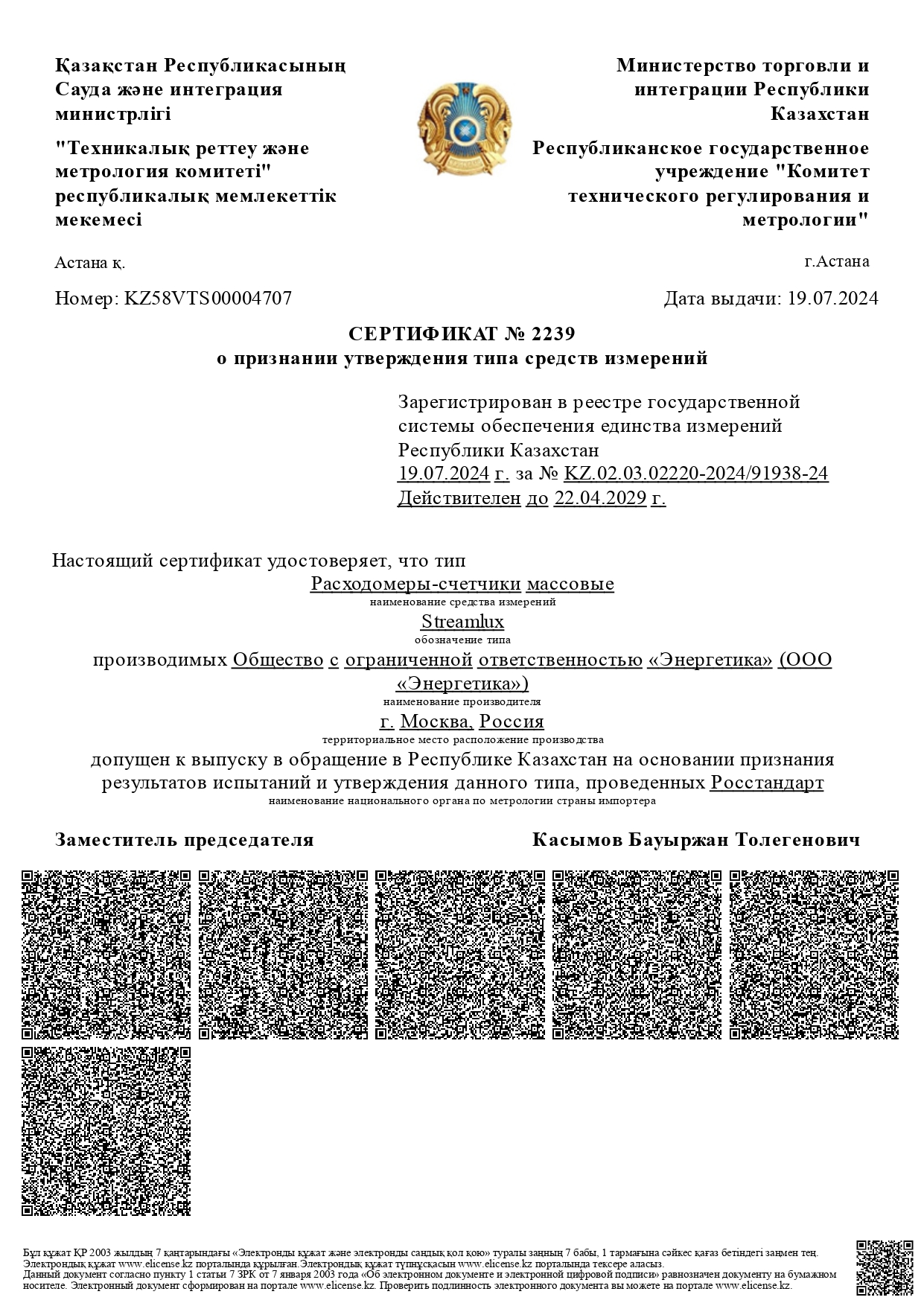

Расходомер модификации Streamlux MassFlow внесен в реестр СИ Республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета. При этом его стоимость ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.
Типы присоединения
Эти расходомеры могут быть подключены к линии с помощью фланцевого соединения, молочной резьбы (муфты) или клампа.
| Фланцевое соединение | Молочная гайка | Кламп |
Молочная муфта представляет собой удобное разъемное соединение, основным преимуществом которого является возможность легко и качественно промыть линию и отсутствие мест подверженных застою продукта. Эта особенность позволяет с успехом использовать расходомеры MassFlow в пищевой промышленности, где часто присутствует необходимость промывки линии для дезинфекции.
Clamp-соединение состоит из двух штуцеров, соединенных штифтом, хомута и уплотнения, что обеспечивает его надежность и герметичность. С помощью этой простой конструкции расходомер легко и быстро может быть подключен к линии или наоборот демонтирован.
Применение
Кориолисовые расходомеры MassFlow P10 выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.
Их успешно применяют для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
- химическая промышленность, в том числе нефтехимическая отрасль,
- фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевая промышленность, включая растительные масла и газированные напитки
Кроме измерения обычных потоков жидкостей эта модификация отлично подходит для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью (сверхчистая вода, масла)
Также массовые расходомеры Streamlux MassFlow P10 характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
| Диаметр номинальный, мм | DN10...DN200 |
| Материал корпуса | Нержавеющая сталь 304 |
| Материал корпуса преобразователя | Алюминий |
| Материал измерительных трубок | Нержавеющая сталь 316L |
| Диапазоны температур измеряемой среды, °C | -50…+300 |
| Температура окружающей среды, °C | -40…+60 |
| Максимальное давление измеряемой среды, МПа | 16 |
| Диапазон измерения плотности измеряемой среды, кг/м³ | 650 ~ 2000 |
| Погрешность измерения плотности (жидкости) г/см3 | ± 0,002 |
| Максимальный массовый расход жидкости, кг/ч | до 1 200 000 (см. таблицу ниже) |
| Максимальный объёмный расход жидкости, дм³/ч* | до 1200000/ ρж |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt – в диапазоне расходов: Qt ≤ Q ˂ Qn – в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± 0,2 ± 0,1 ± 0,2 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, δv, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt
– в диапазоне расходов: Qt ≤ Q ˂ Qn
– в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± √(0,2² + ((Δρж / ρ²) · 100)²) ± √(0,1² + ((Δρж / ρ²) · 100)²) ± √(0,2² + ((Δρж / ρ²) · 100)²) |
| Пределы допускаемой абсолютной погрешность при измерении температуры, °C | ±1,0 |
| Класс защиты | IP67 |
| Напряжение, В | 85-265/АС 18…36/DC |
| Коммуникационные выходы | Токовый 4…20 мА Импульсный / частотный RS485 (MODBUS) |
| Длинна кабеля (выносной тип) | В базе - 2м Максимум - 100м |
| Средний рок службы, лет | 12 |
| Срок средней наработки на отказ, ч | 85000 |
Примечания: 1) ρж – плотность измеряемой жидкости при рабочих условиях; 2) ρ – измеряемая плотность; 3) под заказ возможно изготовление измерительных трубок расходомера из других материалов. | |
Диапазоны измерений массового расхода жидкости модификации MassFlow P10
| Ду (мм) | Минимальный расход Qmin (кг/ч) | Переходный расход Qt (кг/ч) | Номинальный расход Qn (кг/ч) | Максимальный расход Qmax (кг/ч) | Стабильность нуля, Z (± кг/ч) |
| 10 | 105 | 180 | 1 800 | 2 100 | 0,021 |
| 15 | 225 | 360 | 3 600 | 4 500 | 0,045 |
| 20 | 360 | 600 | 6 000 | 7 200 | 0,072 |
| 25 | 600 | 960 | 9 600 | 12 000 | 0,12 |
| 32 | 1 050 | 1 800 | 18 000 | 21 000 | 0,21 |
| 40 | 1 800 | 3 000 | 30 000 | 36 000 | 0,36 |
| 50 | 3 000 | 4 800 | 48 000 | 60 000 | 0,6 |
| 80 | 9 000 | 15 000 | 150 000 | 180 000 | 1,8 |
| 100 | 14 000 | 24 000 | 240 000 | 280 000 | 2,8 |
| 150 | 30 000 | 48 000 | 480 000 | 600 000 | 6,2 |
| 200 | 60 000 | 90 000 | 900 000 | 1 200 000 | 12,0 |
Санитарный сертификат

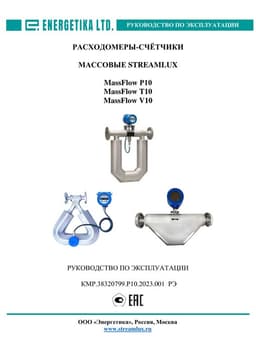

Руководство по эксплуатации MassFlow P10Описание
Кориолисовый массовый расходомер Streamlux MassFlow P10 предназначен для измерения массового расхода, плотности и температуры жидкостей. На основе измеренных значений прибор также вычисляет объёмный расход.
Его измерительные трубки (сенсоры) имеют U-образную форму и изготовлены из нержавеющей стали 316L. Такая конструкция обеспечивает стабильность измерений при работе с жидкостями температурой до 300 °C.
Массовый расходомер (массомер) MassFlow P10 построен на принципе действия силы Кориолиса, что позволяет напрямую измерять массовый расход жидкости независимо от её вязкости, электропроводности и других физических свойств.
Для расходомера MassFlow Р10 возможно исполнение с рубашкой для теплообмена, обеспечивающей последовательную, контролируемую температуру, которая не достижима с изоляцией или традиционными методами утепления трубы. В качестве теплоносителя можно использовать пар, горячую воду, масло и другие теплоносители.
Расходомер с рубашкой для теплообмена можно использовать как на обогрев, так и на охлаждение.
Расходомер модификации Streamlux MassFlow внесен в реестр СИ Республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета. При этом его стоимость ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.
Типы присоединения
Эти расходомеры могут быть подключены к линии с помощью фланцевого соединения, молочной резьбы (муфты) или клампа.
| Фланцевое соединение | Молочная гайка | Кламп |
Молочная муфта представляет собой удобное разъемное соединение, основным преимуществом которого является возможность легко и качественно промыть линию и отсутствие мест подверженных застою продукта. Эта особенность позволяет с успехом использовать расходомеры MassFlow в пищевой промышленности, где часто присутствует необходимость промывки линии для дезинфекции.
Clamp-соединение состоит из двух штуцеров, соединенных штифтом, хомута и уплотнения, что обеспечивает его надежность и герметичность. С помощью этой простой конструкции расходомер легко и быстро может быть подключен к линии или наоборот демонтирован.
Применение
Кориолисовые расходомеры MassFlow P10 выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.
Их успешно применяют для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
- химическая промышленность, в том числе нефтехимическая отрасль,
- фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевая промышленность, включая растительные масла и газированные напитки
Кроме измерения обычных потоков жидкостей эта модификация отлично подходит для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью (сверхчистая вода, масла)
Также массовые расходомеры Streamlux MassFlow P10 характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
Характеристики
| Диаметр номинальный, мм | DN10...DN200 |
| Материал корпуса | Нержавеющая сталь 304 |
| Материал корпуса преобразователя | Алюминий |
| Материал измерительных трубок | Нержавеющая сталь 316L |
| Диапазоны температур измеряемой среды, °C | -50…+300 |
| Температура окружающей среды, °C | -40…+60 |
| Максимальное давление измеряемой среды, МПа | 16 |
| Диапазон измерения плотности измеряемой среды, кг/м³ | 650 ~ 2000 |
| Погрешность измерения плотности (жидкости) г/см3 | ± 0,002 |
| Максимальный массовый расход жидкости, кг/ч | до 1 200 000 (см. таблицу ниже) |
| Максимальный объёмный расход жидкости, дм³/ч* | до 1200000/ ρж |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt – в диапазоне расходов: Qt ≤ Q ˂ Qn – в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± 0,2 ± 0,1 ± 0,2 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, δv, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt
– в диапазоне расходов: Qt ≤ Q ˂ Qn
– в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± √(0,2² + ((Δρж / ρ²) · 100)²) ± √(0,1² + ((Δρж / ρ²) · 100)²) ± √(0,2² + ((Δρж / ρ²) · 100)²) |
| Пределы допускаемой абсолютной погрешность при измерении температуры, °C | ±1,0 |
| Класс защиты | IP67 |
| Напряжение, В | 85-265/АС 18…36/DC |
| Коммуникационные выходы | Токовый 4…20 мА Импульсный / частотный RS485 (MODBUS) |
| Длинна кабеля (выносной тип) | В базе - 2м Максимум - 100м |
| Средний рок службы, лет | 12 |
| Срок средней наработки на отказ, ч | 85000 |
Примечания: 1) ρж – плотность измеряемой жидкости при рабочих условиях; 2) ρ – измеряемая плотность; 3) под заказ возможно изготовление измерительных трубок расходомера из других материалов. | |
Диапазоны измерений массового расхода жидкости модификации MassFlow P10
| Ду (мм) | Минимальный расход Qmin (кг/ч) | Переходный расход Qt (кг/ч) | Номинальный расход Qn (кг/ч) | Максимальный расход Qmax (кг/ч) | Стабильность нуля, Z (± кг/ч) |
| 10 | 105 | 180 | 1 800 | 2 100 | 0,021 |
| 15 | 225 | 360 | 3 600 | 4 500 | 0,045 |
| 20 | 360 | 600 | 6 000 | 7 200 | 0,072 |
| 25 | 600 | 960 | 9 600 | 12 000 | 0,12 |
| 32 | 1 050 | 1 800 | 18 000 | 21 000 | 0,21 |
| 40 | 1 800 | 3 000 | 30 000 | 36 000 | 0,36 |
| 50 | 3 000 | 4 800 | 48 000 | 60 000 | 0,6 |
| 80 | 9 000 | 15 000 | 150 000 | 180 000 | 1,8 |
| 100 | 14 000 | 24 000 | 240 000 | 280 000 | 2,8 |
| 150 | 30 000 | 48 000 | 480 000 | 600 000 | 6,2 |
| 200 | 60 000 | 90 000 | 900 000 | 1 200 000 | 12,0 |
