Контрольный образец МО-4 для МПД Машпроект
Код товара: 1397
Цена по запросу
Контрольный образец МО-4 предназначен для оценки работоспособности дефектоскопов индукционного и циркулярного намагничивания.
Образец представляет собой диск толщиной 15 мм, диаметром 120 мм с центральным отверстием диаметром 60 мм. На цилиндрической поверхности диска имеется поверхностный дефект в виде плоской несплошности материала, перпендикулярной образующей цилиндра (для работы с дефектоскопами индукционного намагничивания). На образце имеются также поверхностный дефект, плоскость которого параллельна образующей цилиндра, и три подповерхностных дефекта в виде отверстий диаметром 2,5 мм, расположенных на различной глубине от внешней цилиндрической поверхности (для работы с дефектоскопами циркулярного намагничивания).
Контрольный образец МО-4 по ГОСТ Р 56512-2015.

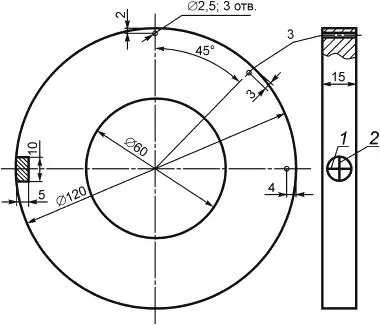

1, 2 — поверхностные дефекты; 3 — подповерхностные дефекты — три отверстия диаметром 2,5 мм, расположенные от цилиндрической поверхности на глубине 2, 3 и 4 мм
Описание
Контрольный образец МО-4 предназначен для оценки работоспособности дефектоскопов индукционного и циркулярного намагничивания.
Образец представляет собой диск толщиной 15 мм, диаметром 120 мм с центральным отверстием диаметром 60 мм. На цилиндрической поверхности диска имеется поверхностный дефект в виде плоской несплошности материала, перпендикулярной образующей цилиндра (для работы с дефектоскопами индукционного намагничивания). На образце имеются также поверхностный дефект, плоскость которого параллельна образующей цилиндра, и три подповерхностных дефекта в виде отверстий диаметром 2,5 мм, расположенных на различной глубине от внешней цилиндрической поверхности (для работы с дефектоскопами циркулярного намагничивания).
Характеристики
Контрольный образец МО-4 по ГОСТ Р 56512-2015.
1, 2 — поверхностные дефекты; 3 — подповерхностные дефекты — три отверстия диаметром 2,5 мм, расположенные от цилиндрической поверхности на глубине 2, 3 и 4 мм
