Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001
Код товара: 711
Цена по запросу
Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001 предназначены для поверки и настройки приборов ультразвуковых УКС-МГ4, а также для проверки следующих их характеристик:
– диапазона измерений толщины;
– пределов допускаемой основной абсолютной погрешности измерений толщины;
– диапазона измерений интервалов времени распространения ультразвуковых волн;
– пределов допускаемой основной абсолютной погрешности измерений интервалов времени распространения ультразвука;
– диапазона измерений скорости распространения ультразвуковых волн;
– пределов допускаемой основной абсолютной погрешности измерений скорости распространения ультразвука.
| Метрологические и технические характеристики | СП001-1 | СП001-2 | СП001-3 |
| Номинальное значение толщины, мм | 60 | 70 | 140 |
| Пределы допускаемых отклонений толщины,мм | ± 0,5 | ||
| Пределы допускаемых отклонений от плоскостности торцевых поверхностей, мм | ± 0,05 | ||
| Пределы допускаемых отклонений от параллельности торцевых поверхностей, мм | ± 0,05 | ||
| Номинальное значение скорости продольной волны, м/с | 2740 | ||
| Пределы допускаемой основной абсолютной погрешности скорости распространения продольной волны, м/с | ± 40 | ||
| Габаритные размеры, мм | Ø60х60 | Ø60х70 | 140х60х50 |
| Масса, г | 200 | 235 | 450 |
| № п/п | Наименование | Количество |
|---|---|---|

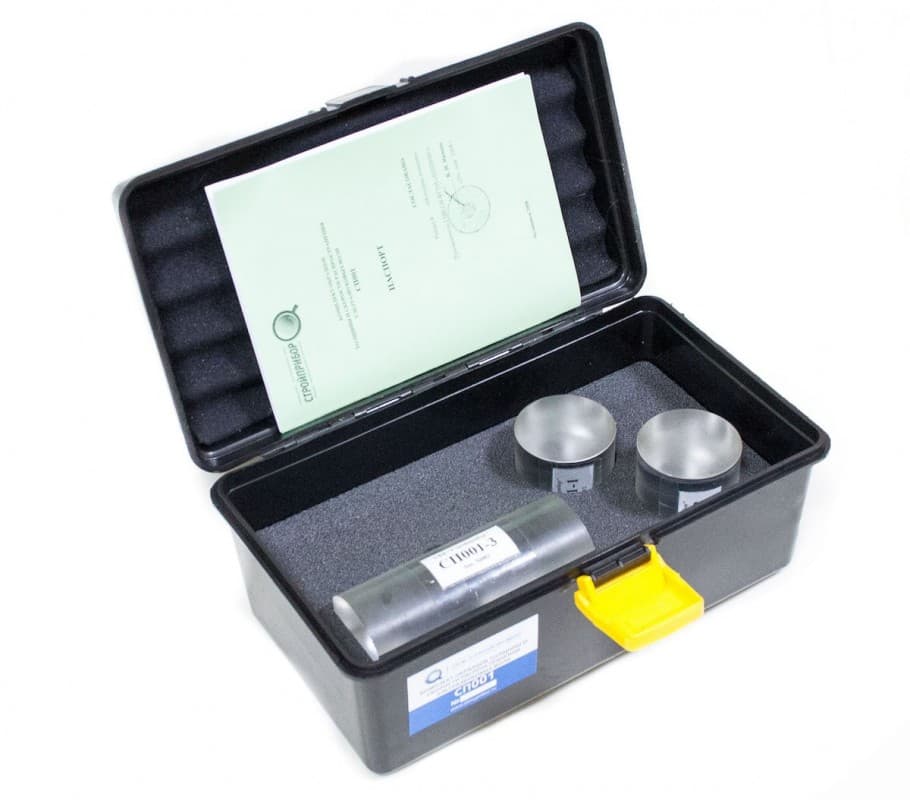

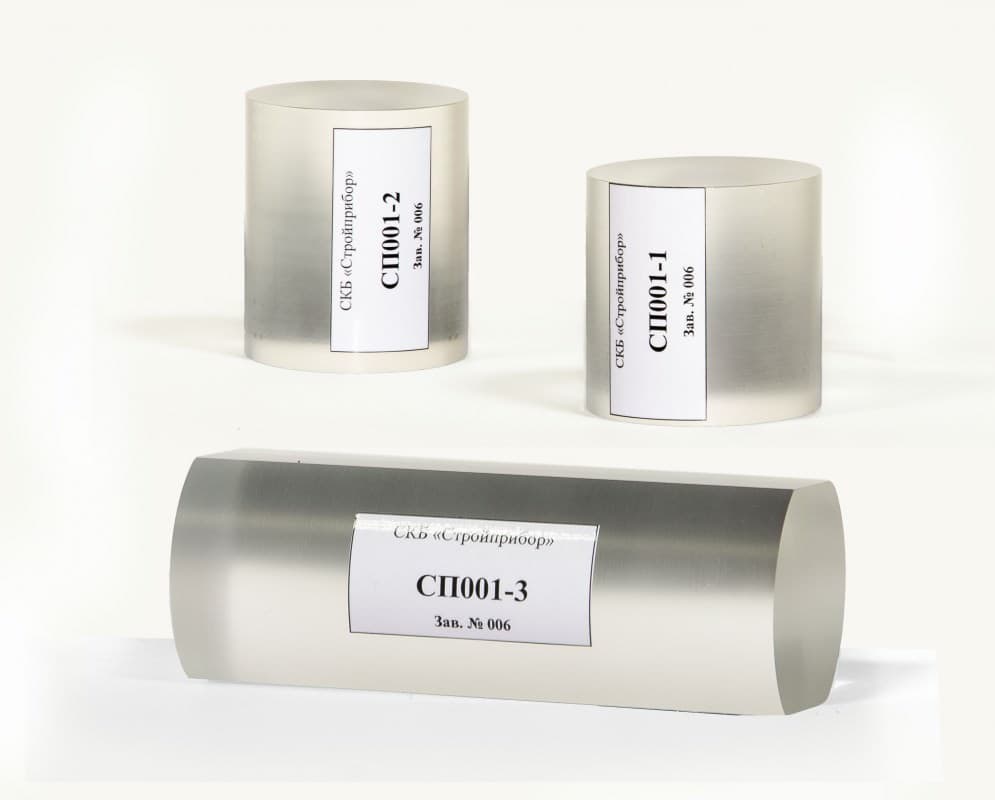

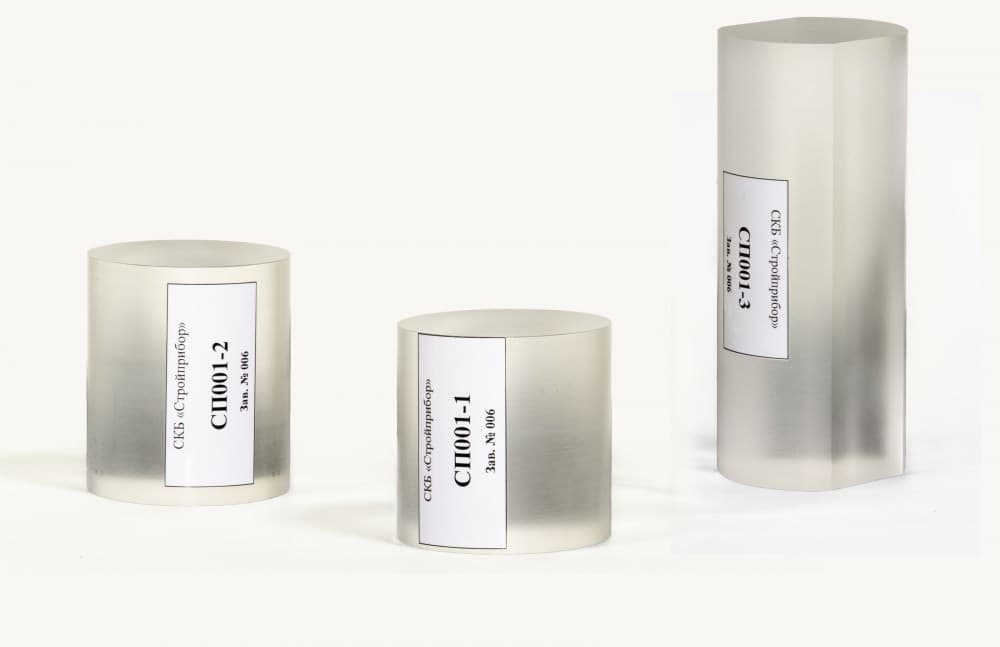

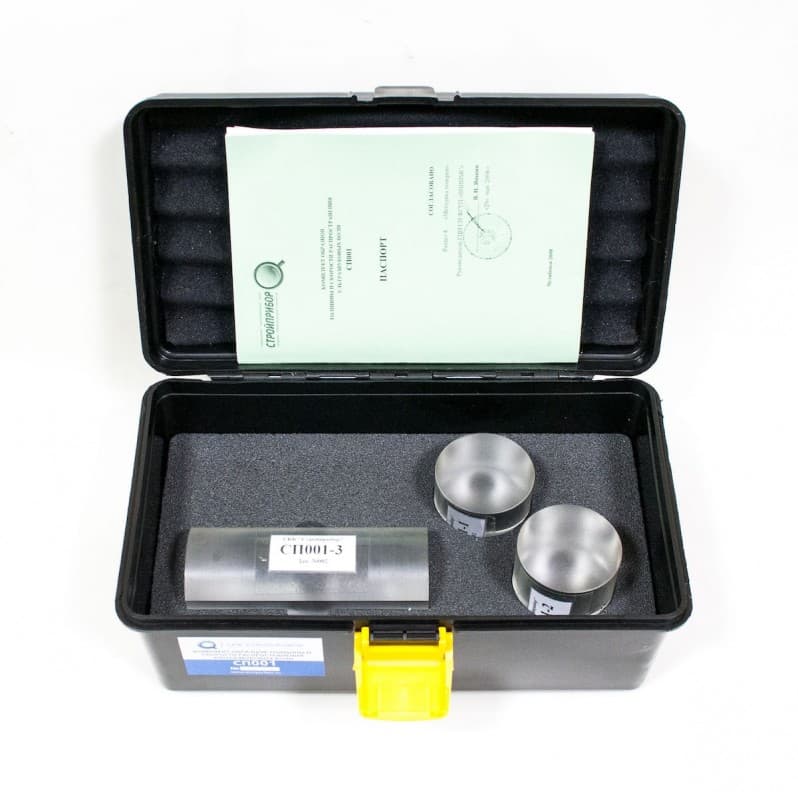

| 1 | Комплект образцов (СП001-1, СП001-2, СП001-3) | 1 |
| 2 | Упаковочный кейс | 1 |
| 3 | Паспорт с методикой поверки | 1 |

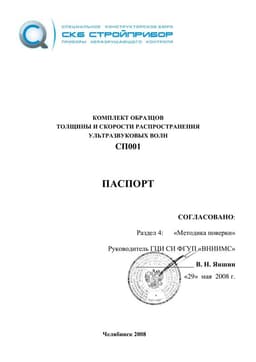

Руководство по эксплуатации (инструкция) СП001Описание
Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001 предназначены для поверки и настройки приборов ультразвуковых УКС-МГ4, а также для проверки следующих их характеристик:
– диапазона измерений толщины;
– пределов допускаемой основной абсолютной погрешности измерений толщины;
– диапазона измерений интервалов времени распространения ультразвуковых волн;
– пределов допускаемой основной абсолютной погрешности измерений интервалов времени распространения ультразвука;
– диапазона измерений скорости распространения ультразвуковых волн;
– пределов допускаемой основной абсолютной погрешности измерений скорости распространения ультразвука.
Характеристики
| Метрологические и технические характеристики | СП001-1 | СП001-2 | СП001-3 |
| Номинальное значение толщины, мм | 60 | 70 | 140 |
| Пределы допускаемых отклонений толщины,мм | ± 0,5 | ||
| Пределы допускаемых отклонений от плоскостности торцевых поверхностей, мм | ± 0,05 | ||
| Пределы допускаемых отклонений от параллельности торцевых поверхностей, мм | ± 0,05 | ||
| Номинальное значение скорости продольной волны, м/с | 2740 | ||
| Пределы допускаемой основной абсолютной погрешности скорости распространения продольной волны, м/с | ± 40 | ||
| Габаритные размеры, мм | Ø60х60 | Ø60х70 | 140х60х50 |
| Масса, г | 200 | 235 | 450 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Комплект образцов (СП001-1, СП001-2, СП001-3) | 1 |
| 2 | Упаковочный кейс | 1 |
| 3 | Паспорт с методикой поверки | 1 |
Документы
Руководство по эксплуатации (инструкция) СП001
