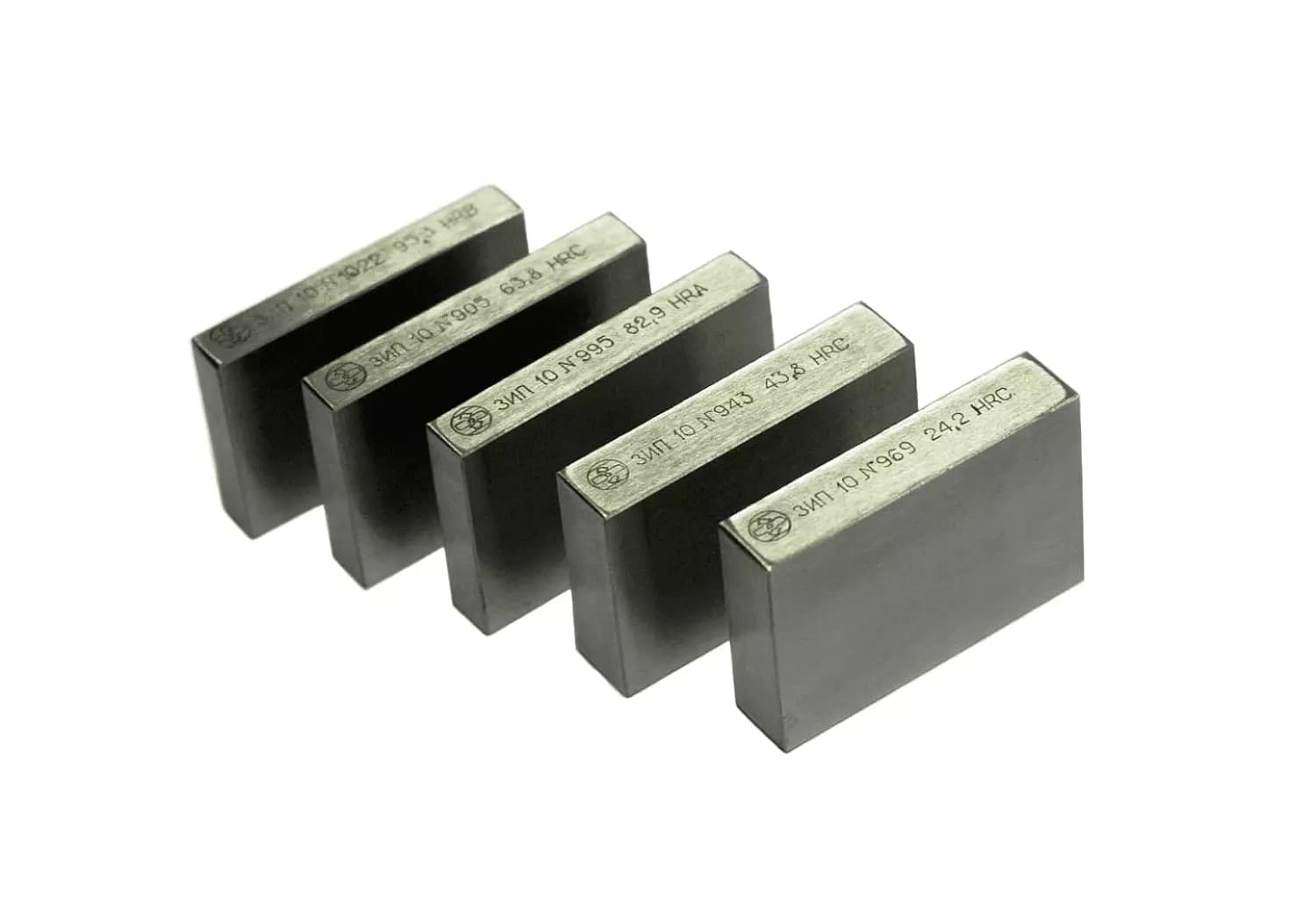

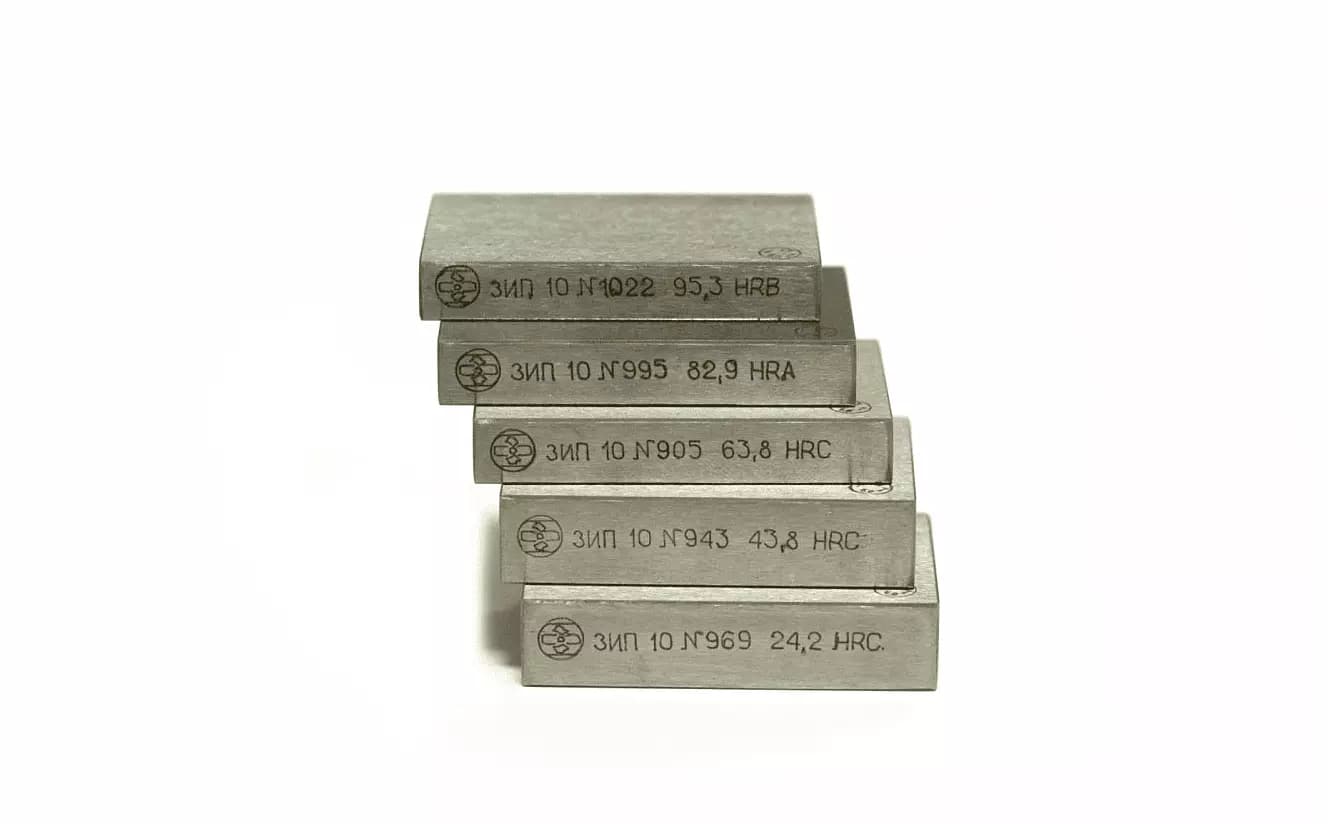

Комплект эталонных мер твердости МТР
Код товара: 1117
Цена по запросу
Эталонные меры твердости МТР 2-го разряда изготавливаются по ГОСТ 9031-75 и служат для поверки портативных твердомеров по методу Роквелла.
Комплект состоит из 5-ти мер общим весом 1,25 кг; поставляется с паспортом и свидетельством о первичной поверке.
Требования к мерам твердости МТР
- Строгое соответствие ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».
- Меры должны иметь прямоугольную форму и изготавливаться из качественной углеродистой или легированной стали.
- На рабочей и опорной поверхностях каждой меры исключены трещины, сколы, следы коррозии, пятна и другие повреждения.
- На ребрах мер твердости должны быть фаски шириной не более 1 мм, острые углы должны быть притуплены.
- Меры должны быть полностью размагничены.
- Каждая мера должна быть обработана консервационным маслом и упакована в бумагу с ограниченной водомасло-проницаемостью.

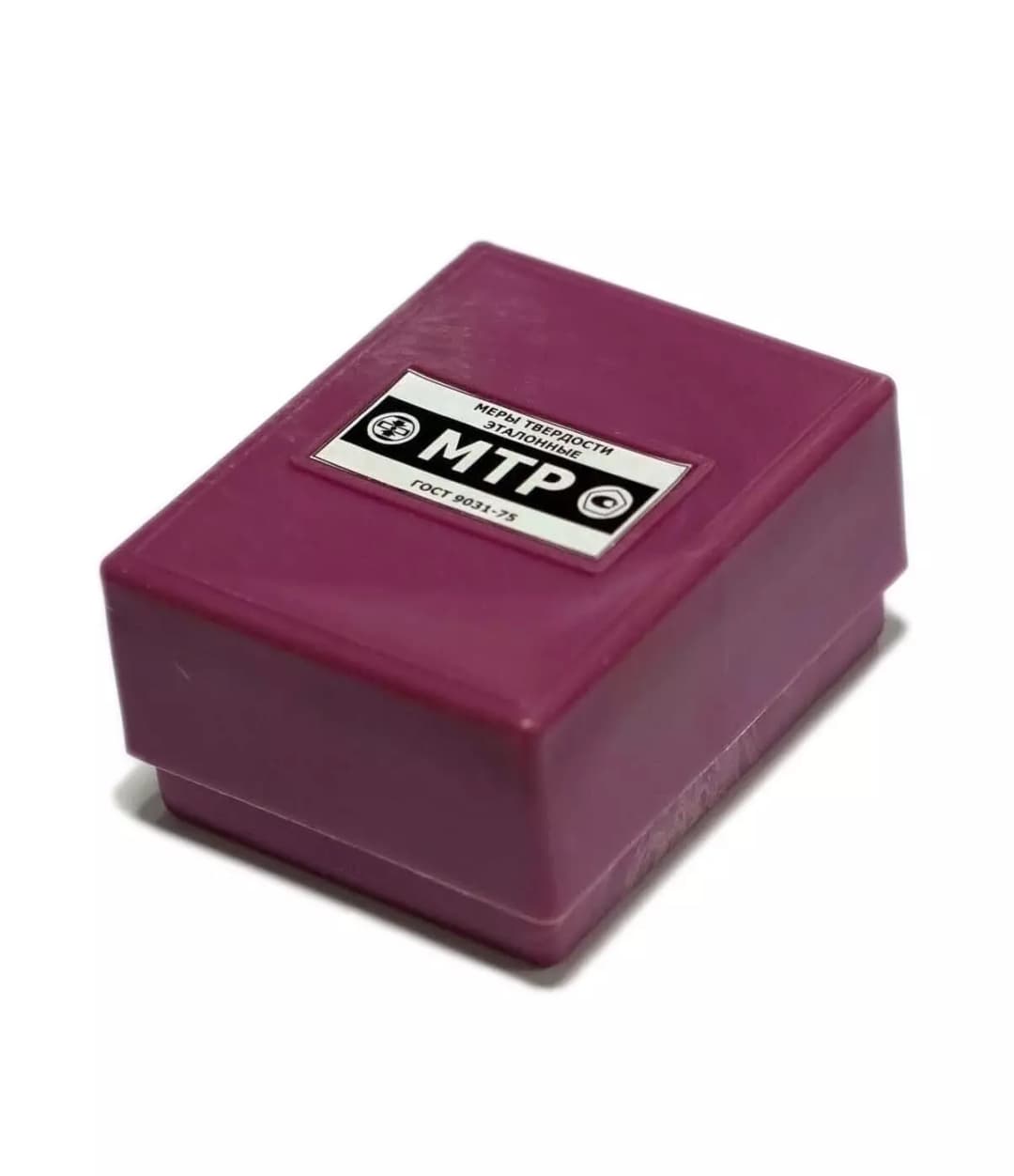

- Набор мер твердости с паспортом и свидетельством о поверке поставляется в специальном пластиковом футляре, изготовленном по утвержденным чертежам.
Особенности маркировки комплектов мер твердости
| Фото | Размещение маркировки на мере | Должны присутствовать |

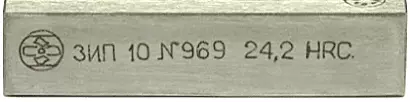

 | На боковой поверхности | — месяц градуировки; — порядковый номер по системе нумерации органа гос.метрологической службы, производившей градуировку; — обозначение шкалы твердости; — значение твердости меры |

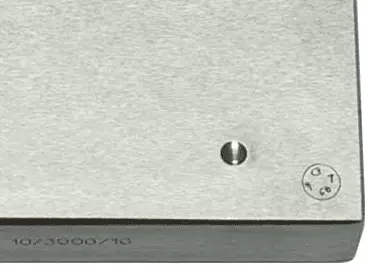

 | На рабочей поверхности в правом углу, примыкающем к грани с маркировкой | — поверительное клеймо |

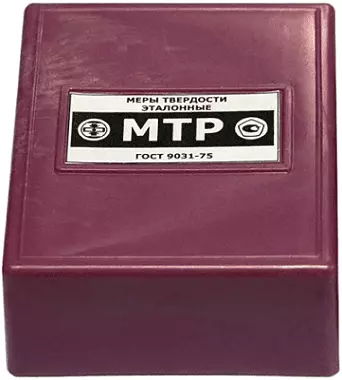

 | На пластиковом футляре, в котором поставляется набор мер | — товарный знак предприятия-изготовителя; — наименование мер твердости; — обозначение настоящего стандарта. |
Комплекты эталонных мер твердости МТР, МТБ, МТВ (2-го разряда) применяются как средства первичной и периодической ультразвуковых, динамических и универсальных твердомеров серии ТКМ.
Используются только поверенные меры, изготовленные по ГОСТ 9031-75.
| Наименование эталонных мер твердости | Номинальные значения чисел твёрдости эталонных мер | |
| МТР, по Роквеллу, HRC | 25 ± 5 45 ± 5 65 ± 5 | |
| МТБ, по Бринеллю | НВ 10/1000/10 | 100 ± 25 |
| НВ 10/3000/10 | 200 ± 50 400 ± 50 | |
| МТВ, по Виккерсу, HV30 | 200 ± 50 450 ± 75 800 ± 50 | |
Задача поверки твердомера ТКМ — определить пределы абсолютной погрешности измерений твердости.
На каждой из эталонных мер твердости проводят по 5 измерений согласно Методике поверки. Результаты измерений усредняются и полученное среднее значение, относящееся к данной шкале твёрдости, заносится в протокол испытаний. Далее вычисляется абсолютная погрешность измерений твердости для каждой меры и шкалы по специальной формуле.
Абсолютная погрешность измерений твердости при поверке твердомера ТКМ на каждой эталонной мере по каждой шкале не должна превышать установленных пределов.
| Шкалы твердости | Диапазоны измерений твердости | Пределы допускаемой абсолютной погрешности измерения твердости |
| Роквелла, HRC | (20 — 70) | ±2 |
| Бринелля, HB | (75…150) | ±10 |
| (150…300) | ±15 | |
| (300…650) | ±20 | |
| Виккерса, HV | (200…500) | ±15 |
| (500…800) | ±20 | |
| (800…1000) | ±25 |
| Тип меры твердости по Роквеллу | Шкала твердости | Нагрузка, кгс (Н) | Значение твердости меры в единицах твердости | Размах, в единицах твердости, не более | |
| МТР НRA | А | 60(589) | 83±3 | 0,6 | |
| МТP НRB | В | 100(981) | 90±10 | 1,2 | |
| МТP НRC | С | 150(1471) | 25±5 | 1,1 | |
| 45±5 | 0,8 | ||||
| 65±5 | 0,5 | ||||
| Шероховатость поверхностей каждой меры твердости МТР, Ra, мкм (не более) | |||||
| рабочей | опорной | боковых | |||
| 0,15 (0,32) | 0,5 | 2,5 | |||
| Габаритные размеры, мм | |||
| Тип меры твердости | Длина ±1 | Ширина ±1 | Высота (не менее) |
| МТР НRA (83±3) | 60 | 40 | 6 |
| МТP НRB (90±10) | 6 | ||
| МТP НRC (25±5) | 10 (9) | ||
| МТР НRC (45±5) | 10 (9) | ||
| МТР НRC (65±5) | 6 | ||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Комплект из 5-ти мер: HRC (25±5), HRC (45±5), HRC (65±5), HRA (83±3), HRB (90±10) | 1 |
| 2 | Паспорт | 1 |
Динамический твердомер ТКМ-359М «Лайт»
Цена по запросу
Код товара:1106
Динамический твердомер ТКМ-359М
Цена по запросу
Код товара:1102
Динамический твердомер ТКМ-359С Базовый
Цена по запросу
Код товара:1107
Динамический твердомер ТКМ-359С Специальный
Цена по запросу
Код товара:1108
Динамический твердомер ТКМ-359С Максимум
Цена по запросу
Код товара:1109
Ультразвуковой твердомер ТКМ-459М
Цена по запросу
Код товара:1357
Ультразвуковой твердомер ТКМ-459С Базовый
Цена по запросу
Код товара:1358
Ультразвуковой твердомер ТКМ-459С «Специальный»
Цена по запросу
Код товара:1361
Ультразвуковой твердомер ТКМ-459С «Максимум»
Цена по запросу
Код товара:1362
Ультразвуковой твердомер ТКМ-459С «Максимум+»
Цена по запросу
Код товара:1363
Ультразвуковой твердомер ТКМ-459С «Универсальный»
Цена по запросу
Код товара:1359
Ультразвуковой твердомер ТКМ-459С «Универсальный+»
Цена по запросу
Код товара:1360
ГОСТ 9031-75 Меры твердости образцовые. Технические условияОписание
Эталонные меры твердости МТР 2-го разряда изготавливаются по ГОСТ 9031-75 и служат для поверки портативных твердомеров по методу Роквелла.
Комплект состоит из 5-ти мер общим весом 1,25 кг; поставляется с паспортом и свидетельством о первичной поверке.
Требования к мерам твердости МТР
- Строгое соответствие ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».
- Меры должны иметь прямоугольную форму и изготавливаться из качественной углеродистой или легированной стали.
- На рабочей и опорной поверхностях каждой меры исключены трещины, сколы, следы коррозии, пятна и другие повреждения.
- На ребрах мер твердости должны быть фаски шириной не более 1 мм, острые углы должны быть притуплены.
- Меры должны быть полностью размагничены.
- Каждая мера должна быть обработана консервационным маслом и упакована в бумагу с ограниченной водомасло-проницаемостью.
- Набор мер твердости с паспортом и свидетельством о поверке поставляется в специальном пластиковом футляре, изготовленном по утвержденным чертежам.
Особенности маркировки комплектов мер твердости
| Фото | Размещение маркировки на мере | Должны присутствовать |
| На боковой поверхности | — месяц градуировки; — порядковый номер по системе нумерации органа гос.метрологической службы, производившей градуировку; — обозначение шкалы твердости; — значение твердости меры |
| На рабочей поверхности в правом углу, примыкающем к грани с маркировкой | — поверительное клеймо |
| На пластиковом футляре, в котором поставляется набор мер | — товарный знак предприятия-изготовителя; — наименование мер твердости; — обозначение настоящего стандарта. |
Комплекты эталонных мер твердости МТР, МТБ, МТВ (2-го разряда) применяются как средства первичной и периодической ультразвуковых, динамических и универсальных твердомеров серии ТКМ.
Используются только поверенные меры, изготовленные по ГОСТ 9031-75.
| Наименование эталонных мер твердости | Номинальные значения чисел твёрдости эталонных мер | |
| МТР, по Роквеллу, HRC | 25 ± 5 45 ± 5 65 ± 5 | |
| МТБ, по Бринеллю | НВ 10/1000/10 | 100 ± 25 |
| НВ 10/3000/10 | 200 ± 50 400 ± 50 | |
| МТВ, по Виккерсу, HV30 | 200 ± 50 450 ± 75 800 ± 50 | |
Задача поверки твердомера ТКМ — определить пределы абсолютной погрешности измерений твердости.
На каждой из эталонных мер твердости проводят по 5 измерений согласно Методике поверки. Результаты измерений усредняются и полученное среднее значение, относящееся к данной шкале твёрдости, заносится в протокол испытаний. Далее вычисляется абсолютная погрешность измерений твердости для каждой меры и шкалы по специальной формуле.
Абсолютная погрешность измерений твердости при поверке твердомера ТКМ на каждой эталонной мере по каждой шкале не должна превышать установленных пределов.
| Шкалы твердости | Диапазоны измерений твердости | Пределы допускаемой абсолютной погрешности измерения твердости |
| Роквелла, HRC | (20 — 70) | ±2 |
| Бринелля, HB | (75…150) | ±10 |
| (150…300) | ±15 | |
| (300…650) | ±20 | |
| Виккерса, HV | (200…500) | ±15 |
| (500…800) | ±20 | |
| (800…1000) | ±25 |
Характеристики
| Тип меры твердости по Роквеллу | Шкала твердости | Нагрузка, кгс (Н) | Значение твердости меры в единицах твердости | Размах, в единицах твердости, не более | |
| МТР НRA | А | 60(589) | 83±3 | 0,6 | |
| МТP НRB | В | 100(981) | 90±10 | 1,2 | |
| МТP НRC | С | 150(1471) | 25±5 | 1,1 | |
| 45±5 | 0,8 | ||||
| 65±5 | 0,5 | ||||
| Шероховатость поверхностей каждой меры твердости МТР, Ra, мкм (не более) | |||||
| рабочей | опорной | боковых | |||
| 0,15 (0,32) | 0,5 | 2,5 | |||
| Габаритные размеры, мм | |||
| Тип меры твердости | Длина ±1 | Ширина ±1 | Высота (не менее) |
| МТР НRA (83±3) | 60 | 40 | 6 |
| МТP НRB (90±10) | 6 | ||
| МТP НRC (25±5) | 10 (9) | ||
| МТР НRC (45±5) | 10 (9) | ||
| МТР НRC (65±5) | 6 | ||
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Комплект из 5-ти мер: HRC (25±5), HRC (45±5), HRC (65±5), HRA (83±3), HRB (90±10) | 1 |
| 2 | Паспорт | 1 |
Совместимость
Динамический твердомер ТКМ-359М «Лайт»
Цена по запросу
Код товара:1106
Динамический твердомер ТКМ-359М
Цена по запросу
Код товара:1102
Динамический твердомер ТКМ-359С Базовый
Цена по запросу
Код товара:1107
Динамический твердомер ТКМ-359С Специальный
Цена по запросу
Код товара:1108
Динамический твердомер ТКМ-359С Максимум
Цена по запросу
Код товара:1109
Ультразвуковой твердомер ТКМ-459М
Цена по запросу
Код товара:1357
Ультразвуковой твердомер ТКМ-459С Базовый
Цена по запросу
Код товара:1358
Ультразвуковой твердомер ТКМ-459С «Специальный»
Цена по запросу
Код товара:1361
Ультразвуковой твердомер ТКМ-459С «Максимум»
Цена по запросу
Код товара:1362
Ультразвуковой твердомер ТКМ-459С «Максимум+»
Цена по запросу
Код товара:1363
Ультразвуковой твердомер ТКМ-459С «Универсальный»
Цена по запросу
Код товара:1359
Ультразвуковой твердомер ТКМ-459С «Универсальный+»
Цена по запросу
Код товара:1360
Документы

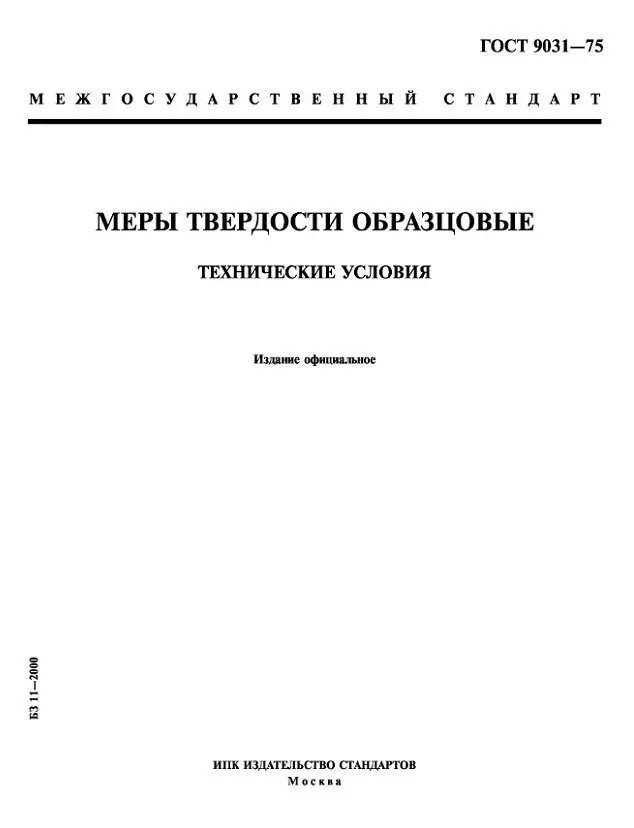

ГОСТ 9031-75 Меры твердости образцовые. Технические условия
