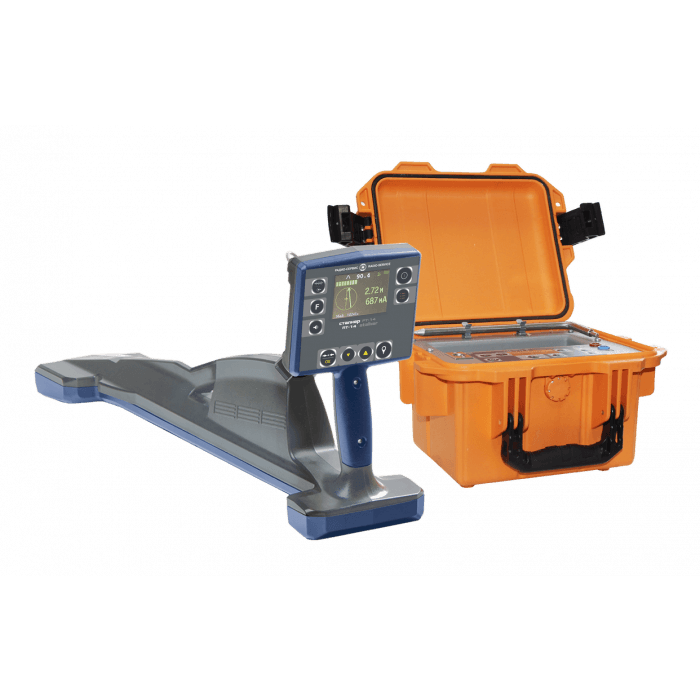

Комплекс трассопоисковый "Сталкер" 15-14 с GPS/ГЛОНАСС модулем

Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 15-14" - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

В комплект поставки трассоискателя «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14 со встроенным GPS/ГЛОНАСС модулем

Общие особенности трассоискателя "Сталкер 15-14":

• Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• Встроенный с GPS/ГЛОНАСС модуль
• GPS - выноска подземных трасс с последующим наложением на карту;
• Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110;
• Легкий и компактный генератор ГТ-15.
• Меню приемника ПТ-14 на русском и английском языках.

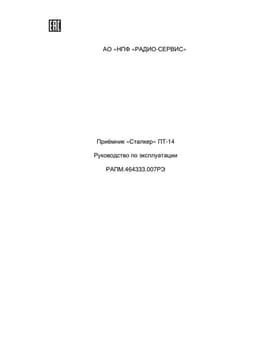

Приемник Сталкер ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion)

• встроенный GPS/ГЛОНАСС модуль
• облегченная конструкция (вес 1,7 кг.)
• яркий цветной дисплей
• Увеличенное время работы до 14 часов от Li-Ion аккумуляторов

Непрерывное отображение на дисплее всех необходимых параметров:

1. Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
2. Шкалы «максимума» и «минимума»;
3. Глубины залегания и силы тока коммуникации на всех активных частотах;
4. Шкала «зонд» - для определения мест повреждений;
5. Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
6. Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
7. Режим острый максимум.

Запись в память приемника ПТ-14:

• уровня сигналов с магнитных антенн и по входу «ЗОНД»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ЗОНД»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

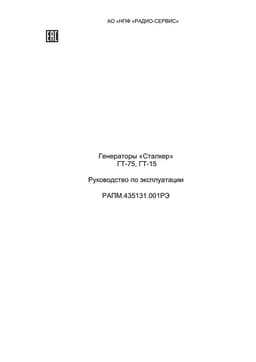

Генератор ГТ-15

• Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
• одновременная подача двух частот;
• индикация величины выходного тока;
• напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• автоматическое согласование генератора с нагрузкой.

Технические характеристики приемника ПТ-14

Технические характеристики генератора ГТ-15
