Комплекс трассопоисковый "Сталкер" 80-12 (LFP)
Код товара: 1145
Цена по запросу
Трассоискатель (кабелеискатель) "Сталкер 80-12" предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.
В комплект поставки трассоискателя «Сталкер 80-12» входит генератор ГТ-80 (LFP) и приемник ПТ-12.
Питание модернизированного генератора "ГТ-80" осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.
Общие особенности трассоискателя "Сталкер 80-12":
- Простой и понятный процесс поиска подземных коммуникаций;
- Дистанционное управление генератором ГТ-80 через сеть GSM;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию
- Дальность поиска - до 10 км на глубине до 6
- «РАДИО» частота (пассивная) для поиска трассы без генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100.
Приемник ПТ-12
- Легкий, ударопрочный, брызгозащищенный корпус;
- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Генератор ГТ-80
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
- Дистанционное управление генератором через сеть GSM
- Отложенный старт
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
- Быстрое автоматическое согласование с нагрузкой для простоты использования;
- Совместим со всеми приемниками серии «Сталкер»
- Работа с приемниками других производителей
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 65).
Технические характеристики ПТ-12
| Активные частоты | 1024 8928 32768 (33к) |
| Диапазон рабочих частот при работе без генератора | «ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц
|
| Определение глубины залегания коммуникации | От 0,10 м до 6,00 м |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | +- 0,1 м
|
| Габаритные размеры, не более | 700х300х140 мм |
| Масса, не более | 1,7 кг |
| Значения рабочей температуры | от минус 20 до плюс 55 ºС; |
Технические характеристики гегенаратора ГТ-80
| Фиксированные частоты*, Гц | 273, 526, 1024, 8928, 32768 (33кГц); |
| Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 Гц (шаг установки 1 Гц) |
| Максимальная выходная мощность и ток | до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
| Габаритные размеры, мм, не более | 275х250х180 |
| Вес со встроенными аккумуляторами, кг, не более | 5,9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Приемник «Сталкер» ПТ-12 | 1 |
| 2 | Руководство по эксплуатации на ПТ-12 | 1 |
| 3 | Блок питания 12 В, 0,5 А | 1 |
| 4 | Батарейный отсек 5*АА | 1 |
| 5 | Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 | 1 |
| 6 | Упаковка (при отдельной поставке приемника) | 1 |
| 7 | Генератор «Сталкер» ГТ-80 (LFP) | 1 |
| 8 | Руководство по эксплуатации на генератор ГТ-80 | 1 |
| 9 | Блок питания генератора 12 В, 3 А | 1 |
| 10 | Кабель питания 12 В | 1 |
| 11 | Штырь заземления 50 см, нержавеющая сталь | 1 |
| 12 | Катушка с проводом 10 м, для генератора "Сталкер", красная | 1 |
| 13 | Катушка с проводом 10 м, для генератора "Сталкер", синяя | 1 |
| 14 | Зажим изолированный типа "крокодил", красный | 1 |
| 15 | Зажим изолированный типа "крокодил", синий | 1 |
| 16 | Сумка для принадлежностей генератора «Сталкер» | 1 |
Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2 Радио-Сервис
Цена по запросу
Код товара:1129
Адаптер 5/12 Радио-Сервис
Цена по запросу
Код товара:988
Клещи индукционные КИ-50 Радио-Сервис
Цена по запросу
Код товара:989
Клещи индукционные КИ-100 Радио-Сервис
Цена по запросу
Код товара:990
Штырь заземления 1м, винтовой, нержавеющая сталь, Радио-Сервис
Цена по запросу
Код товара:991
Штырь заземления 1м, нержавеющая сталь, Радио-Сервис
Цена по запросу
Код товара:1000
Блок питания 12 В, 12А Радио-Сервис
Цена по запросу
Код товара:1140
Адаптер зарядный 12В Радио-Сервис
Цена по запросу
Код товара:994
Контакт магнитный Радио-Сервис
Цена по запросу
Код товара:998
Рамка передающая РП-02 Радио-Сервис
Цена по запросу
Код товара:993
Сумка для генератора "Сталкер" Радио-Сервис
Цена по запросу
Код товара:1139
Кейс для трассоискателей "Сталкер" Радио-Сервис
Цена по запросу
Код товара:999
Телефоны головные Радио-Сервис
Цена по запросу
Код товара:987

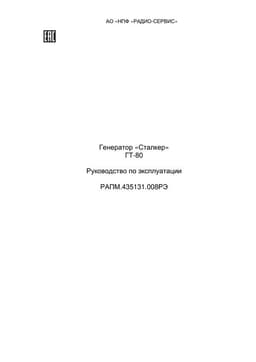

Руководство пользователя на генераторы ГТ-80 (LFP)

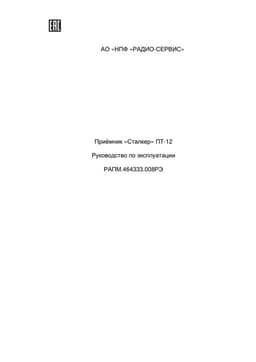

Руководство по эксплуатации на приемник ПТ-12 к трассопоисковому комплексу Сталкер
