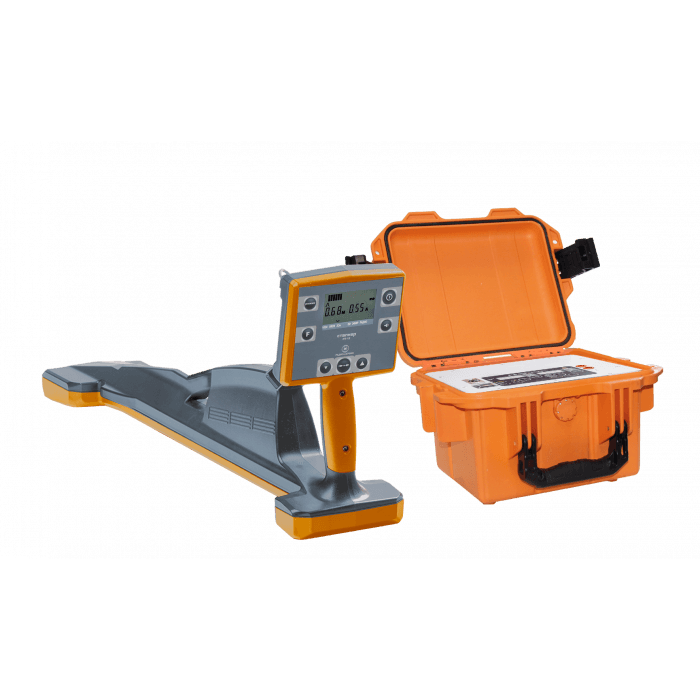

Комплекс трассопоисковый "Сталкер" 75-12
Код товара: 1141
Цена по запросу
Трассоискатель (кабелеискатель) "Сталкер 75-12" предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.
В комплект поставки трассоискателя «Сталкер 75-12» входит генератор ГТ-75 и приемник ПТ-12.
Общие особенности трассоискателя "Сталкер 75-12":
- Простой и понятный процесс поиска подземных коммуникаций;
- Дальность поиска - до 10 км на глубине до 6 м;
- «РАДИО» частота (пассивная) для поиска трассы без генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50.
Приемник ПТ-12
- Легкий, ударопрочный, брызгозащищенный корпус;
- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Генератор ГТ-75
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики ПТ-12
| Активные частоты | 1024 8928 32768 (33к) |
| Диапазон рабочих частот при работе без генератора | «ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц
|
| Определение глубины залегания коммуникации | От 0,10 м до 6,00 м |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | +- 0,1 м
|
| Габаритные размеры, не более | 700х300х140 мм |
| Масса, не более | 1,7 кг |
| Значения рабочей температуры | от минус 20 до плюс 55 ºС; |
Технические характеристики генератора ГТ-75
| Рабочие частоты*, Гц | 273, 526, 1024,8928 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| Габаритные размеры, мм, не более | 275x250x180 |
| Вес со встроенными аккумуляторами, кг | 8,5 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Приемник «Сталкер» ПТ-12 | 1 |
| 2 | Блок питания 12 В, 0,5 А | 1 |
| 3 | Батарейный отсек 5*АА | 1 |
| 4 | Руководство по эксплуатации на ПТ-12 | 1 |
| 5 | Сумка для приемника ПТ-12, ПТ-14, ПТ-24 | 1 |
| 6 | Упаковка | 1 |
| 7 | Генератор «Сталкер» ГТ-75 | 1 |
| 8 | Рамка передающая РП-02 | 1 |
| 9 | Блок питания генератора 12 В, 3 А | 1 |
| 10 | Кабель питания 12 В | 1 |
| 11 | Штырь заземления 50 см, нержавеющая сталь | 1 |
| 12 | Катушка с проводом 10 м, для генератора "Сталкер", красная | 1 |
| 13 | Катушка с проводом 10 м, для генератора "Сталкер", синяя | 1 |
| 14 | Зажим изолированный типа "крокодил", красный | 1 |
| 15 | Зажим изолированный типа "крокодил", синий | 1 |
| 16 | Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 | 1 |
| 17 | Сумка для принадлежностей генератора ГТ-75 | 1 |
Телефоны головные Радио-Сервис
Цена по запросу
Код товара:987
Клещи индукционные КИ-50 Радио-Сервис
Цена по запросу
Код товара:989

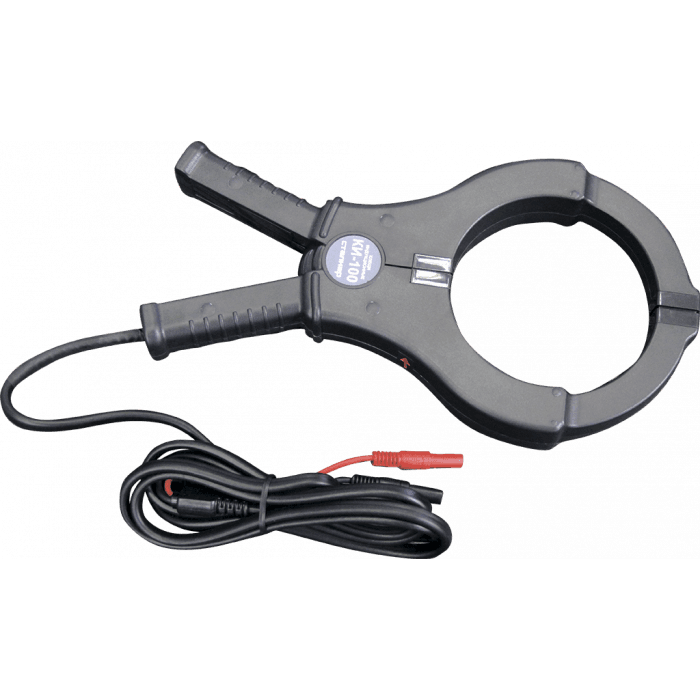

Клещи индукционные КИ-100 Радио-Сервис
Цена по запросу
Код товара:990
Штырь заземления 1м, винтовой, нержавеющая сталь, Радио-Сервис
Цена по запросу
Код товара:991
Штырь заземления 1м, нержавеющая сталь, Радио-Сервис
Цена по запросу
Код товара:1000
Контакт магнитный Радио-Сервис
Цена по запросу
Код товара:998

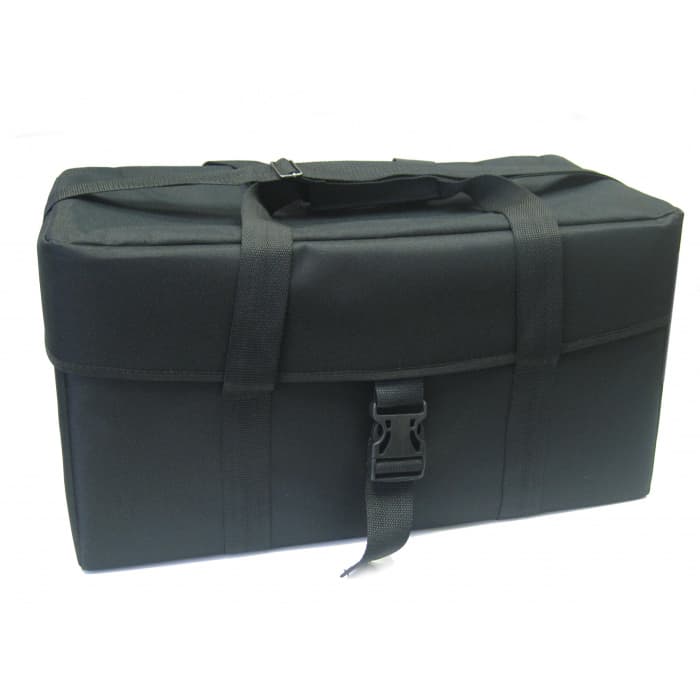

Сумка для генератора "Сталкер" Радио-Сервис
Цена по запросу
Код товара:1139
Блок питания 12 В, 12А Радио-Сервис
Цена по запросу
Код товара:1140
Адаптер зарядный 12В Радио-Сервис
Цена по запросу
Код товара:994
Адаптер 5/12 Радио-Сервис
Цена по запросу
Код товара:988
Кейс для трассоискателей "Сталкер" Радио-Сервис
Цена по запросу
Код товара:999

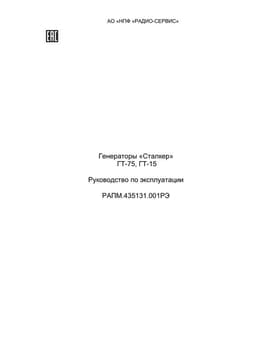

Руководство пользователя на генераторы ГТ-15 и ГТ-75

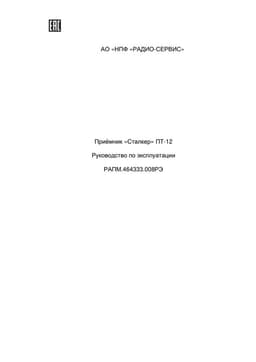

Руководство по эксплуатации на приемник ПТ-12 к трассопоисковому комплексу Сталкер
