Комплекс трассопоисковый "Сталкер" 15-24 (LFP)

Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 15-24" (LFP) - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

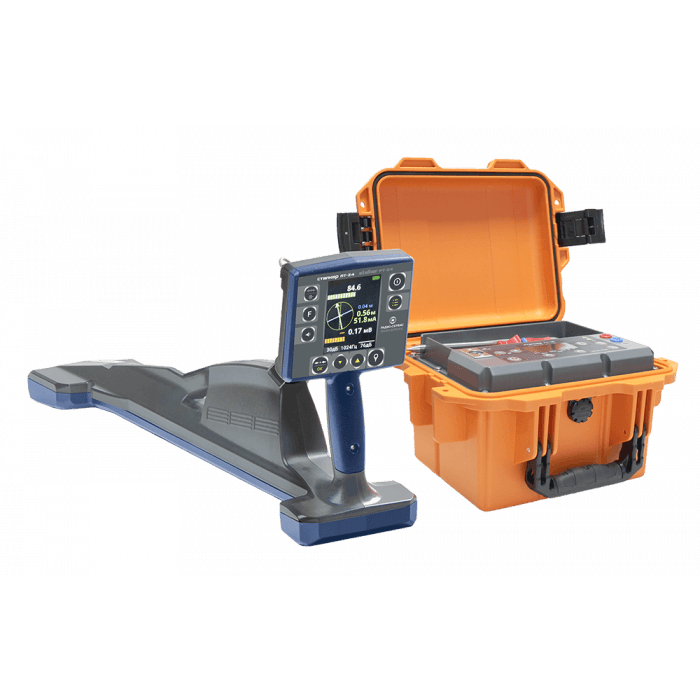

В комплект поставки трассоискателя «Сталкер 15-24» входит генератор ГТ-15 (LFP) и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем

В модернизированном «ГТ‑15» реализованы ключевые улучшения:

• Выходная мощность увеличена на 50% — теперь составляет 15 Вт;
• Рабочая частота 83077 Гц (83 кГц) — полная совместимость с локаторами зарубежных производителей;
• Степень защиты корпуса повышена до IP65;
• Аккумулятор - литий-железо-фосфатный (LiFePO4) с увеличенным ресурсом до 2000 циклов заряд/разряд;
• Сниженный вес — всего 3,5 кг;
• Увеличенное время работы — 6 часов при возросшей мощности в 1,5 раза;
• Большой и эргономичный отсек для хранения аксессуаров.

Общие особенности трассоискателя "Сталкер 15-24"(встроенный GPS/ГЛОНАСС модуль, LPF):

• функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
• поиск положения передающих зондов и камер телеинспекции
• встроенный GPS/ГЛОНАСС модуль
• GPS - выноска подземных трасс с последующим наложением на карту;
• Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• частота 83 кГц для бесконтактной подачи сигнала генератора в кабель;
• поиск повреждений «фазовым», контактным и бесконтактным методами;
• отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
• меню приемника ПТ-24 на русском, английском и китайском языках.

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

• облегченная конструкция (вес 1,9 кг.)
• Увеличенный яркий цветной дисплей
• Увеличенное время работы

Непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций:

- первая с протекающим током от генератора;

- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);

• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)

Запись в память приемника ПТ-24:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

Генератор ГТ-15

• одновременная подача двух частот;
• индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• время работы при максимальной мощности - не менее 6 часов;
• автоматическое согласование генератора с нагрузкой;
• увеличенный отсек для хранения аксессуаров;
• питание от литиевого аккумулятора (технология LFP).
