Измерители прочности крепления (усилия вырыва) анкеров фасадных систем ПСО-ХМГ4А, ПСО-ХМГ4АД и ПСО-ХМГ4АДЭ
Код товара: 132
Цена по запросу
Приборы ПСО-ХМГ4А, ПСО-ХМГ4АД и ПСО-ХМГ4АДЭ предназначены для определения физико-механических характеристик анкеров и анкерных креплений фасадных систем по ГОСТ Р 56731-2015, ГОСТ Р 57787-2017, ГОСТ Р 58387-2019, ГОСТ Р 58768-2019 (погрешность измерения перемещений ± 0,1мм) и СТО 44416204-2010.
Область применения приборов – определение несущей способности анкеров различных типов, натурные испытания анкерных креплений элементов несущих конструкций навесных фасадных систем к строительным основаниям из бетона и каменной кладки.
Отличительной особенностью приборов является электронный силоизмеритель, обеспечивающий индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний.
Приборы ПСО-ХМГ4АД оснащены датчиком перемещения и обеспечивают дополнительно автоматическую запись зависимости «нагрузка – перемещение» с последующим построением графиков.
Отличительной особенностью приборов ПСО-ХМГ4АДЭ является электронный силоизмеритель с сервоприводом, обеспечивающий требуемое нагружение, проведение измерений в автоматическом режиме, индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также поддержание и индикацию скорости нагружения в процессе испытаний.
Приборы ПСО-5МГ4АД/23 и ПСО-10МГ4АД/23 имеют увеличеный до 23 мм ход штока рабочего цилиндра.
Приборы ПСО-ХМГ4А и ПСО-ХМГ4АД имеют энергонезависимую память на 999 результатов измерений, часы реального времени и функцию передачи данных на персональный компьютер по USB интерфейсу.
Индикация цифровая в кН и МПа.
| Наименование характеристик | ПСО-5МГ4А (АД) | ПСО-5МГ4АД/23 ПСО-5МГ4АДЭ1 | ПСО-10МГ4А (АД) | ПСО-10МГ4АД/23 ПСО-10МГ4АДЭ1 | ПСО-20МГ4А (АД) | ПСО-30МГ4А (АД) | ПСО-50МГ4А (АД) | ПСО-100МГ4А (АД) | |
| 3-х опорный | 2-х опорный | ||||||||
| Цена, рублей | 139 100 (148 730) | 165 850 257 0141 | 147 660 (160 500) | 177 620 269 9611 | 156 220 (172 270) | 163 710 (180 830) | 187 250 (209 720) | 263 220 (285 690) | |
| Диапазон измерений силы, кН | 0,2...5 | 0,2...5 | 0,4...10 | 0,4...10 | 0,8...20 | 1,2...30 | 2...50 | 4...100 | |
| Пределы допускаемой относительной погрешности измерения силы, % | ± 2 | ||||||||
| Диапазон измерения перемещений, мм | 0...12 (для ПСО-ХМГ4АД) | 0...23 | 0...12 (для ПСО-ХМГ4АД) | 0...23 | 0...12 (для ПСО-ХМГ4АД) | ||||
| Пределы допускаемой абсолютной погрешности измерения перемещений, мм | ± 0,1 (для ПСО-ХМГ4АД) | ||||||||
| Диапазон индикации скорости нагружения, кН/с | от 0,01 до 0,1 | от 0,02 до 0,2 | от 0,04 до 0,4 | от 0,06 до 0,6 | от 0,1 до 1,0 | от 0,2 до 2,0 | |||
| Напряжение питания, В | 3 (2 элемента АА) 14,5 - 16,5 (от встроенного аккумулятора)1 | ||||||||
| Потребляемый ток, мА, не более: | |||||||||
| − без подсветки дисплея | 25 | ||||||||
| − с подсветкой дисплея | 85 | ||||||||
| Диапазон рабочих температур, °С | от минус 10 до 40 | ||||||||
| Габаритные размеры, мм, (ДxШxВ) | 170х110х440 180х115х2751 | 265x195x540 | 240x200x540 | 280x230x510 | |||||
| Масса, кг, не более | 3,0 (3,2) 5,51 | 5,5 (5,8) | 5,3 | 4,5 | 7,8 | ||||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Cиловозбудитель с вилочным захватом | 1 |
| 2 | Электронный блок | 1 |
| 3 | Упаковочный кейс (сумка) | 1 |
| 4 | Кабель связи с ПК | 1 |
| 5 | Программное обеспечение | 1 |
| 6 | Руководство по эксплуатации с методикой поверки | 1 |
Захват ПСО-10.04 для вырыва анкеров диаметром от 4 до 12 мм Стройприбор
Цена по запросу
Код товара:777
Захват ПСО-10.03 для вырыва тарельчатых дюбелей Стройприбор
Цена по запросу
Код товара:778
Соединительный кабель (старого образца) Стройприбор
Цена по запросу
Код товара:732
Соединительный кабель (нового образца) Стройприбор
Цена по запросу
Код товара:731
Электронный динамометр растяжения ДМР-5/1-1МГ4 Стройприбор
Цена по запросу
Код товара:775
Электронный динамометр растяжения ДМР-10/1-1МГ4 Стройприбор
Цена по запросу
Код товара:776
Силовая рама СКП-100.100 Стройприбор
Цена по запросу
Код товара:734
Кейс для приборов ПСО-ХМГ4С, ПСО-5МГ4А(АД), ПСО-10МГ4А(АД) Стройприбор
Цена по запросу
Код товара:767
Захват ПСО-30.01 для вырыва анкеров диаметром от 8 до 20 мм Стройприбор
Цена по запросу
Код товара:779
Захват ПСО-30.02 для вырыва анкеров диаметром от 4 до 12 мм Стройприбор
Цена по запросу
Код товара:780
Захват ПСО-30.03 для вырыва тарельчатых дюбелей Стройприбор
Цена по запросу
Код товара:781
Электронный динамометр растяжения ДМР-30/1-1МГ4 Стройприбор
Цена по запросу
Код товара:782
Кейс для измерителей прочности крепления анкеров ПСО-50МГ4А(АД) (трёхопорных) Стройприбор
Цена по запросу
Код товара:783
Захват ПСО-50.01 для вырыва анкеров диаметром от 8 до 20 мм Стройприбор
Цена по запросу
Код товара:784
Электронный динамометр растяжения ДМР-50/1-1МГ4 Стройприбор
Цена по запросу
Код товара:785
Захват ПСО-100.030 для вырыва анкеров диаметром от 8 до 24 мм Стройприбор
Цена по запросу
Код товара:786
Электронный динамометр растяжения ДМР-100/6-1МГ4 Стройприбор
Цена по запросу
Код товара:787
Руководство по эксплуатации (инструкция) ПСО-5МГ4АД, ПСО-10МГ4АД, ПСО-20МГ4АД, ПСО-30МГ4АД, ПСО-50МГ4АД, ПСО-100МГ4АД
Руководство по эксплуатации (инструкция) ПСО-5МГ4А, ПСО-10МГ4А, ПСО-20МГ4А, ПСО-30МГ4А, ПСО-50МГ4А, ПСО-100МГ4АОписание
Приборы ПСО-ХМГ4А, ПСО-ХМГ4АД и ПСО-ХМГ4АДЭ предназначены для определения физико-механических характеристик анкеров и анкерных креплений фасадных систем по ГОСТ Р 56731-2015, ГОСТ Р 57787-2017, ГОСТ Р 58387-2019, ГОСТ Р 58768-2019 (погрешность измерения перемещений ± 0,1мм) и СТО 44416204-2010.
Область применения приборов – определение несущей способности анкеров различных типов, натурные испытания анкерных креплений элементов несущих конструкций навесных фасадных систем к строительным основаниям из бетона и каменной кладки.
Отличительной особенностью приборов является электронный силоизмеритель, обеспечивающий индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний.
Приборы ПСО-ХМГ4АД оснащены датчиком перемещения и обеспечивают дополнительно автоматическую запись зависимости «нагрузка – перемещение» с последующим построением графиков.
Отличительной особенностью приборов ПСО-ХМГ4АДЭ является электронный силоизмеритель с сервоприводом, обеспечивающий требуемое нагружение, проведение измерений в автоматическом режиме, индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также поддержание и индикацию скорости нагружения в процессе испытаний.
Приборы ПСО-5МГ4АД/23 и ПСО-10МГ4АД/23 имеют увеличеный до 23 мм ход штока рабочего цилиндра.
Приборы ПСО-ХМГ4А и ПСО-ХМГ4АД имеют энергонезависимую память на 999 результатов измерений, часы реального времени и функцию передачи данных на персональный компьютер по USB интерфейсу.
Индикация цифровая в кН и МПа.
Характеристики
| Наименование характеристик | ПСО-5МГ4А (АД) | ПСО-5МГ4АД/23 ПСО-5МГ4АДЭ1 | ПСО-10МГ4А (АД) | ПСО-10МГ4АД/23 ПСО-10МГ4АДЭ1 | ПСО-20МГ4А (АД) | ПСО-30МГ4А (АД) | ПСО-50МГ4А (АД) | ПСО-100МГ4А (АД) | |
| 3-х опорный | 2-х опорный | ||||||||
| Цена, рублей | 139 100 (148 730) | 165 850 257 0141 | 147 660 (160 500) | 177 620 269 9611 | 156 220 (172 270) | 163 710 (180 830) | 187 250 (209 720) | 263 220 (285 690) | |
| Диапазон измерений силы, кН | 0,2...5 | 0,2...5 | 0,4...10 | 0,4...10 | 0,8...20 | 1,2...30 | 2...50 | 4...100 | |
| Пределы допускаемой относительной погрешности измерения силы, % | ± 2 | ||||||||
| Диапазон измерения перемещений, мм | 0...12 (для ПСО-ХМГ4АД) | 0...23 | 0...12 (для ПСО-ХМГ4АД) | 0...23 | 0...12 (для ПСО-ХМГ4АД) | ||||
| Пределы допускаемой абсолютной погрешности измерения перемещений, мм | ± 0,1 (для ПСО-ХМГ4АД) | ||||||||
| Диапазон индикации скорости нагружения, кН/с | от 0,01 до 0,1 | от 0,02 до 0,2 | от 0,04 до 0,4 | от 0,06 до 0,6 | от 0,1 до 1,0 | от 0,2 до 2,0 | |||
| Напряжение питания, В | 3 (2 элемента АА) 14,5 - 16,5 (от встроенного аккумулятора)1 | ||||||||
| Потребляемый ток, мА, не более: | |||||||||
| − без подсветки дисплея | 25 | ||||||||
| − с подсветкой дисплея | 85 | ||||||||
| Диапазон рабочих температур, °С | от минус 10 до 40 | ||||||||
| Габаритные размеры, мм, (ДxШxВ) | 170х110х440 180х115х2751 | 265x195x540 | 240x200x540 | 280x230x510 | |||||
| Масса, кг, не более | 3,0 (3,2) 5,51 | 5,5 (5,8) | 5,3 | 4,5 | 7,8 | ||||
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Cиловозбудитель с вилочным захватом | 1 |
| 2 | Электронный блок | 1 |
| 3 | Упаковочный кейс (сумка) | 1 |
| 4 | Кабель связи с ПК | 1 |
| 5 | Программное обеспечение | 1 |
| 6 | Руководство по эксплуатации с методикой поверки | 1 |
Доп. комплектация
Захват ПСО-10.04 для вырыва анкеров диаметром от 4 до 12 мм Стройприбор
Цена по запросу
Код товара:777
Захват ПСО-10.03 для вырыва тарельчатых дюбелей Стройприбор
Цена по запросу
Код товара:778
Соединительный кабель (старого образца) Стройприбор
Цена по запросу
Код товара:732
Соединительный кабель (нового образца) Стройприбор
Цена по запросу
Код товара:731
Электронный динамометр растяжения ДМР-5/1-1МГ4 Стройприбор
Цена по запросу
Код товара:775
Электронный динамометр растяжения ДМР-10/1-1МГ4 Стройприбор
Цена по запросу
Код товара:776
Силовая рама СКП-100.100 Стройприбор
Цена по запросу
Код товара:734
Кейс для приборов ПСО-ХМГ4С, ПСО-5МГ4А(АД), ПСО-10МГ4А(АД) Стройприбор
Цена по запросу
Код товара:767
Захват ПСО-30.01 для вырыва анкеров диаметром от 8 до 20 мм Стройприбор
Цена по запросу
Код товара:779
Захват ПСО-30.02 для вырыва анкеров диаметром от 4 до 12 мм Стройприбор
Цена по запросу
Код товара:780
Захват ПСО-30.03 для вырыва тарельчатых дюбелей Стройприбор
Цена по запросу
Код товара:781
Электронный динамометр растяжения ДМР-30/1-1МГ4 Стройприбор
Цена по запросу
Код товара:782
Кейс для измерителей прочности крепления анкеров ПСО-50МГ4А(АД) (трёхопорных) Стройприбор
Цена по запросу
Код товара:783
Захват ПСО-50.01 для вырыва анкеров диаметром от 8 до 20 мм Стройприбор
Цена по запросу
Код товара:784
Электронный динамометр растяжения ДМР-50/1-1МГ4 Стройприбор
Цена по запросу
Код товара:785
Захват ПСО-100.030 для вырыва анкеров диаметром от 8 до 24 мм Стройприбор
Цена по запросу
Код товара:786
Электронный динамометр растяжения ДМР-100/6-1МГ4 Стройприбор
Цена по запросу
Код товара:787
Документы

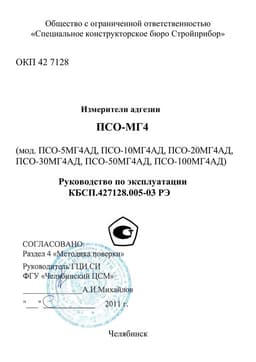

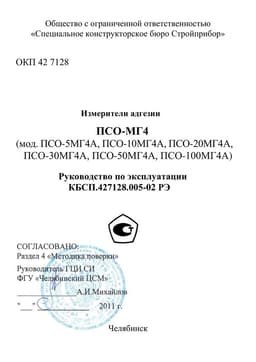

Руководство по эксплуатации (инструкция) ПСО-5МГ4АД, ПСО-10МГ4АД, ПСО-20МГ4АД, ПСО-30МГ4АД, ПСО-50МГ4АД, ПСО-100МГ4АДРуководство по эксплуатации (инструкция) ПСО-5МГ4А, ПСО-10МГ4А, ПСО-20МГ4А, ПСО-30МГ4А, ПСО-50МГ4А, ПСО-100МГ4А
