Измерители прочности бетона ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У
Код товара: 705
Цена по запросу
Приборы ПОС-60МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.
Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения и привязки градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с ГОСТ 22690 (Приложения Е, Ж) и ГОСТ 17624 (Приложения Б, В).
Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.
С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.
Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).
Существуют пять модификаций:
ПОС-60МГ4.СКОЛ - комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.
ПОС-60МГ4.О - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.
ПОС-60МГ4.ОД - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.
ПОС-60МГ4.П - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).
ПОС-100МГ4.У - имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.
Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.
Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.
| Наименование характеристик | ПОС-60МГ4.СКОЛ | ПОС-60МГ4.О | ПОС-60МГ4.ОД | ПОС-60МГ4.П | ПОС-100МГ4.У | |||
| 3-х опорный | 2-х опорный | 3-х опорный | 2-х опорный | 3-х опорный | моноблок | |||
| Диапазон измерения прочности, МПа | 5…100 | 7…170 | ||||||
| Диапазон измерения силы, кН | 5…60 | 7…100 | ||||||
| Пределы допускаемой основной относительной погрешности измерения силы, %, не более | ± 2 | |||||||
| Тип анкерного устройства | Тип II (Ø16х35 мм и Ø24х48 мм) | |||||||
| Габаритные размеры, мм, не более (В×Д×Ш): | ||||||||
| - силовозбудителя с электронным блоком | 480х240х200 | 540х240х200 | 480х240х200 | 390х230х90 | 490х280х230 | |||
| - силовозбудителя на раме «Скол» | 360x740x150 | – | – | – | – | |||
| Габаритные размеры в упаковке, мм: | ||||||||
| - силовозбудителя с электронным блоком | 550х310х220 | 670х310х220 | 670х310х220 | 550х310х220 | 690х250х220 | |||
| - рамы «Скол» (второе место для транс. комп.) | 200х540x180 | – | – | – | – | |||
| Масса прибора, кг, не более | 6,4 | 5,3 | 4,5 | 5,3 | 4,5 | 6,4 | 4,5 | 7,8 |
| Масса рамы «Скол», кг, не более | 3,0 | – | ||||||
| Масса в упаковке, кг | ||||||||
| - силовозбудителя и электронного блока | 11,9 | 12,7 | 10,8 | 12,7 | 10,8 | 11,9 | 10,8 | 12,7 |
| - рамы «Скол» (второе место для транс. комп.) | 10,4 | – | ||||||
| Условия эксплуатации: | ||||||||
| - температура окружающего воздуха,ºС | от −20 до +50 | |||||||
| - относительная влажность воздуха, %, не более | 95 | |||||||
| Средняя наработка на отказ, ч, не менее | 5000 | |||||||
| Средний срок службы, лет | 10 | |||||||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Силовозбудитель с опорной плитой | 1 |
| 2 | Электронный блок | 1 |
| 3 | Вилочный захват | 1 |
| 4 | Тяга с микрометрической гайкой (кроме ПОС-60МГ4.ОД) | 1 |
| 5 | Анкерные устройства | 1 |
| 6 | Бур | 2 |
| 7 | Шлямбур | 1 |
| 8 | Гаечный ключ | 1 |
| 9 | Резиновая груша | 1 |
| 10 | Упаковочный кейс | 1 |
| 11 | Руководство по эксплуатации | 1 |
| 12 | Соединительный кабель, | 1 |
| 13 | Кабель связи с ПК | 1 |
| 14 | Программное обеспечение | 1 |
Кейс для измерителей прочности бетона ПОС-60МГ4.О, ПОС-60МГ4.ОД (трёхопорных) Стройприбор
Цена по запросу
Код товара:720
Кейс для приборов ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П.1 Стройприбор
Цена по запросу
Код товара:719

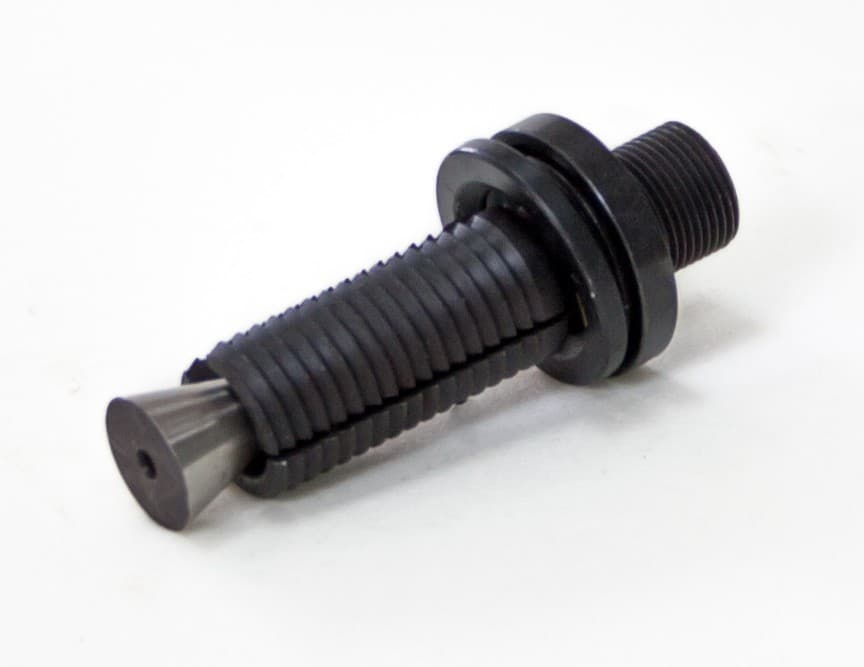

Анкер ∅16х35 в сборе Стройприбор
Цена по запросу
Код товара:721

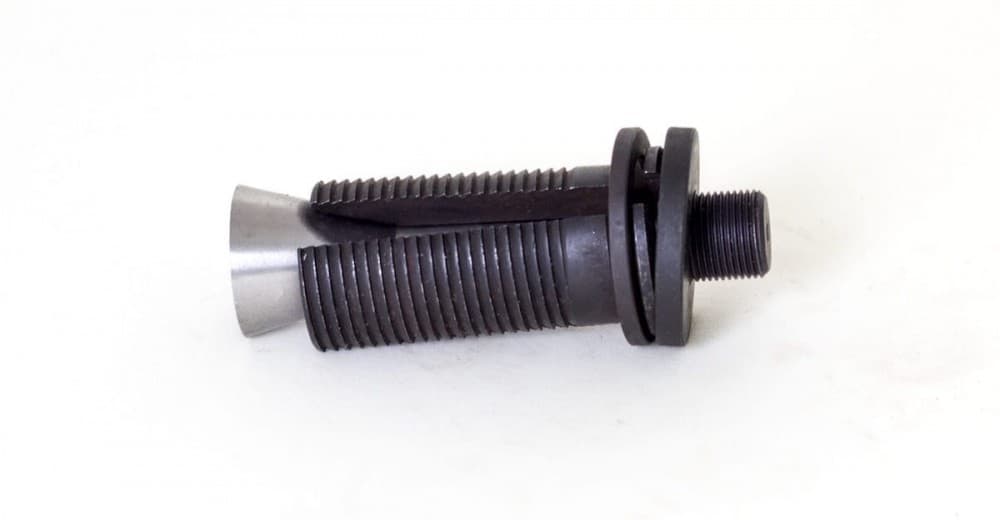

Анкер ∅24х48 в сборе Стройприбор
Цена по запросу
Код товара:722
Тяга с микрометрической гайкой Стройприбор
Цена по запросу
Код товара:723

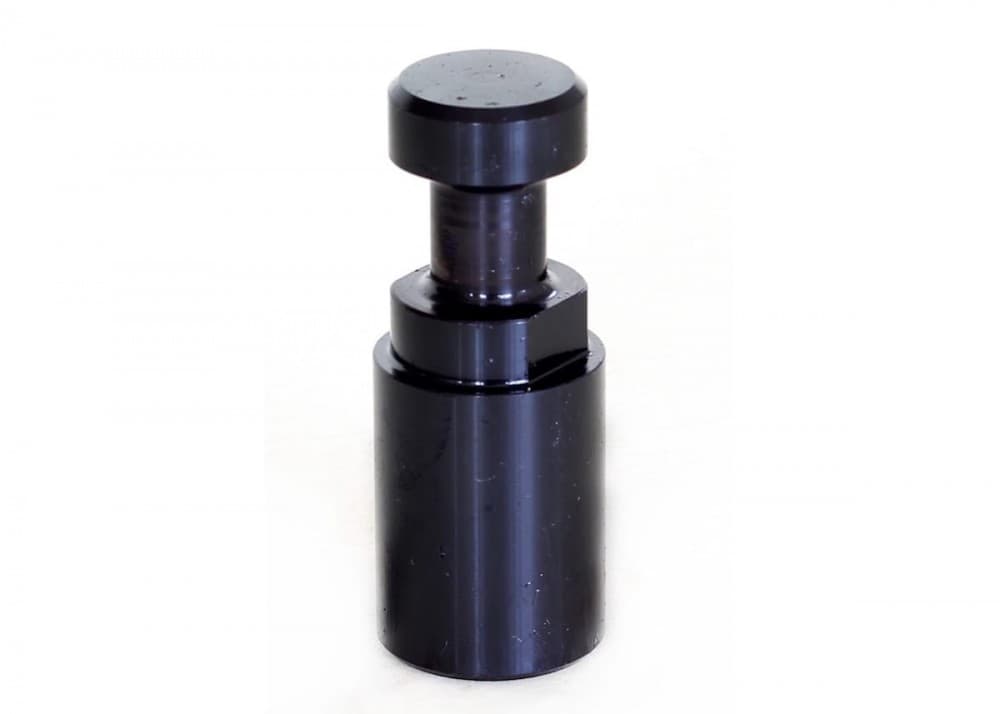

Тяга для ПОС-60МГ4.ОД Стройприбор
Цена по запросу
Код товара:724

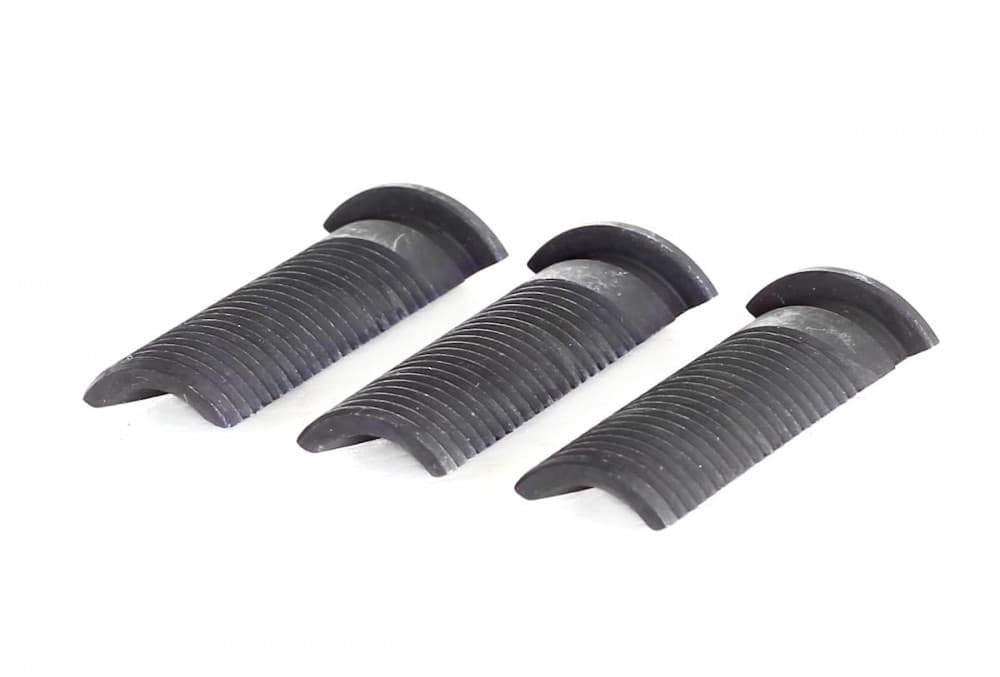

Сегментные щеки к анкеру ∅24х48 Стройприбор
Цена по запросу
Код товара:725

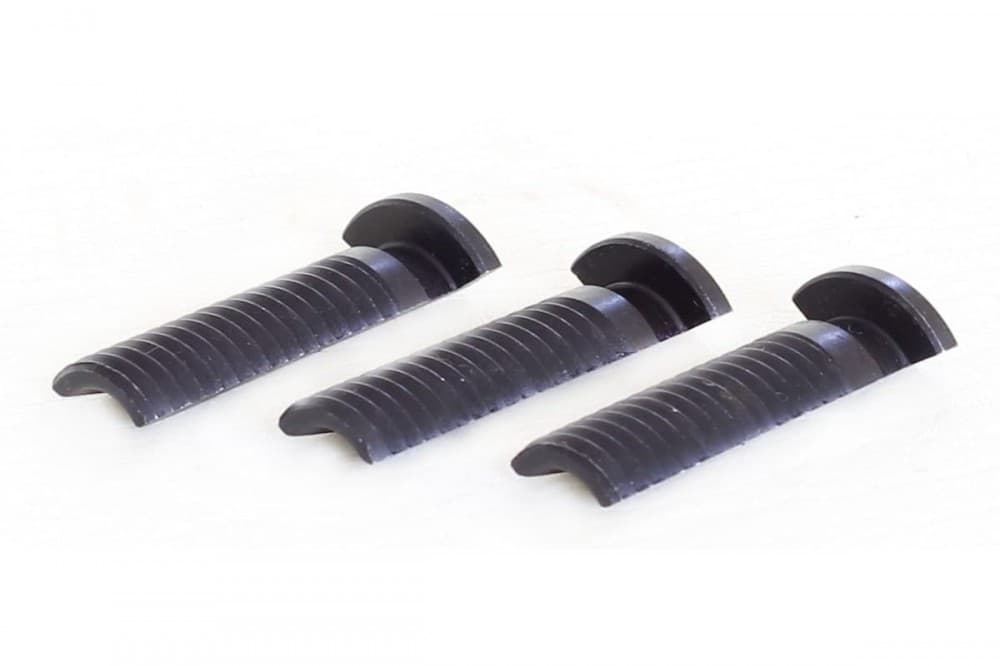

Сегментные щеки к анкеру ∅16х35 Стройприбор
Цена по запросу
Код товара:726

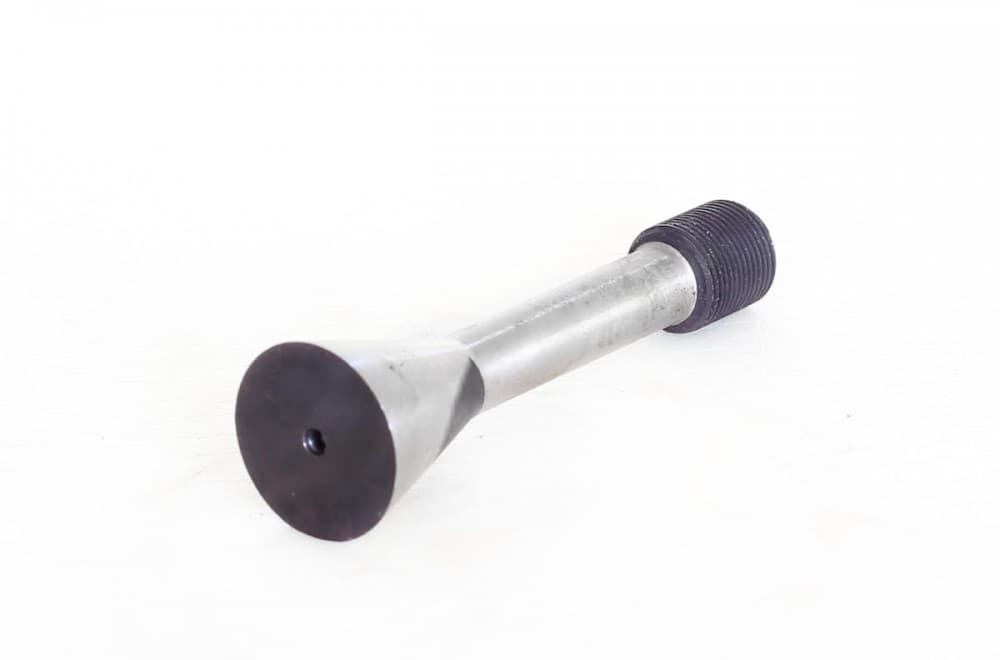

Рабочий стержень к анкеру ∅24х48 Стройприбор
Цена по запросу
Код товара:727

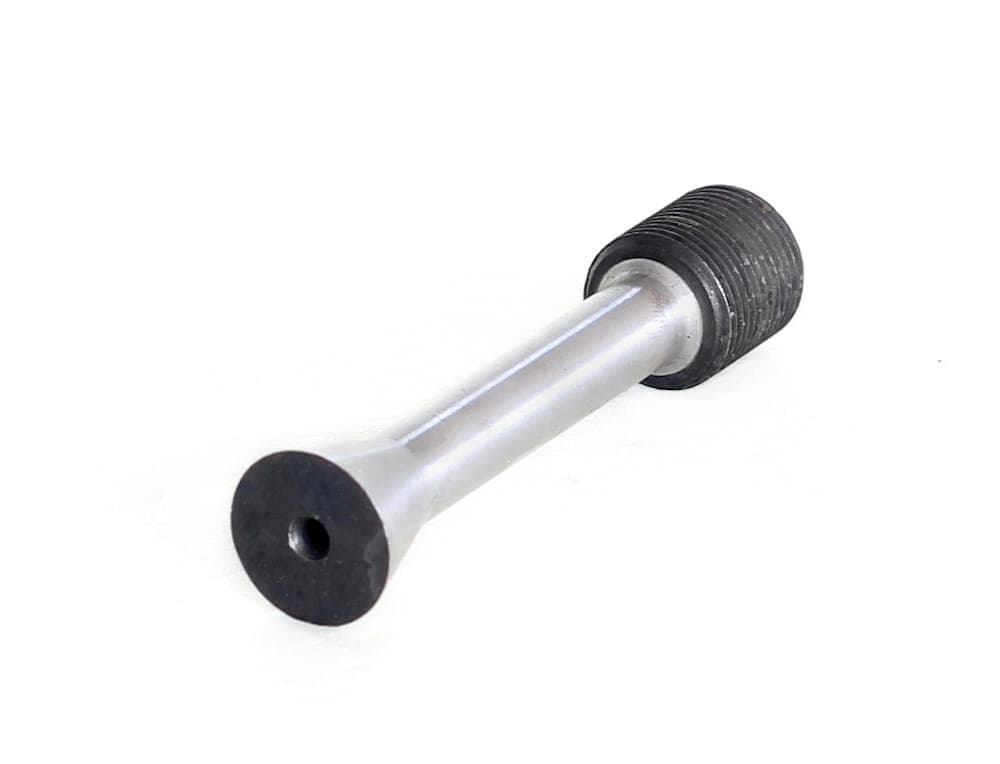

Рабочий стержень к анкеру ∅16х35 Стройприбор
Цена по запросу
Код товара:728
Вилочный захват Стройприбор
Цена по запросу
Код товара:729

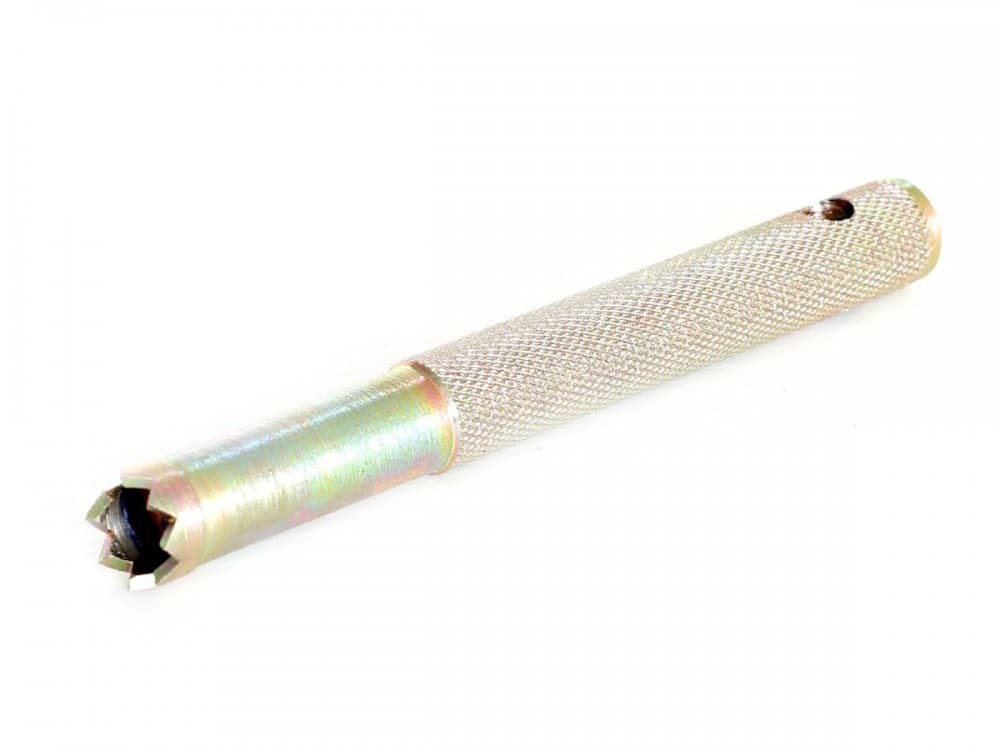

Шлямбур 16 мм Стройприбор
Цена по запросу
Код товара:730
Соединительный кабель (нового образца) Стройприбор
Цена по запросу
Код товара:731
Соединительный кабель (старого образца) Стройприбор
Цена по запросу
Код товара:732
Электронный динамометр растяжения ДМР-60/1-1МГ4 Стройприбор
Цена по запросу
Код товара:733
Силовая рама СКП-100.100 Стройприбор
Цена по запросу
Код товара:734
Кейс для приборов ПОС-100МГ4.У, ПСО-100МГ4А (АД) Стройприбор
Цена по запросу
Код товара:735

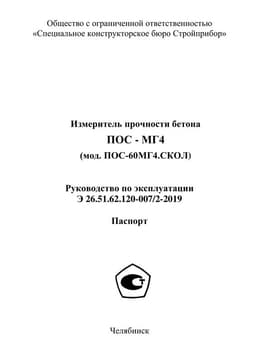

Руководство по эксплуатации (инструкция) ПОС-60МГ4.СКОЛ

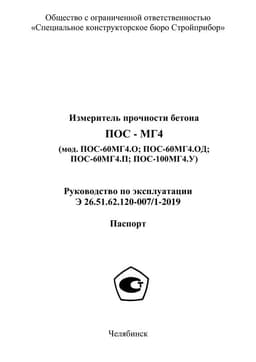

Руководство по эксплуатации (инструкция) ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У

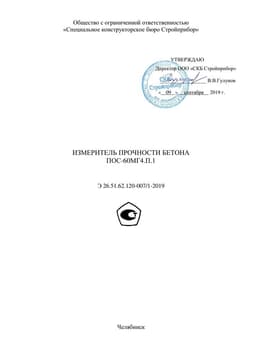

Руководство по эксплуатации (инструкция) ПОС-60МГ4.П.1 (моноблок)Описание
