Измеритель степени пучинистости грунта УПГ-МГ4.01/Н «Грунт»
Код товара: 587
Цена по запросу
Прибор УПГ-МГ4.01/Н «Грунт» предназначен для определения степени пучинистости грунта в лабораторных условиях по ГОСТ 28622-90 и по ГОСТ 28622-2012.

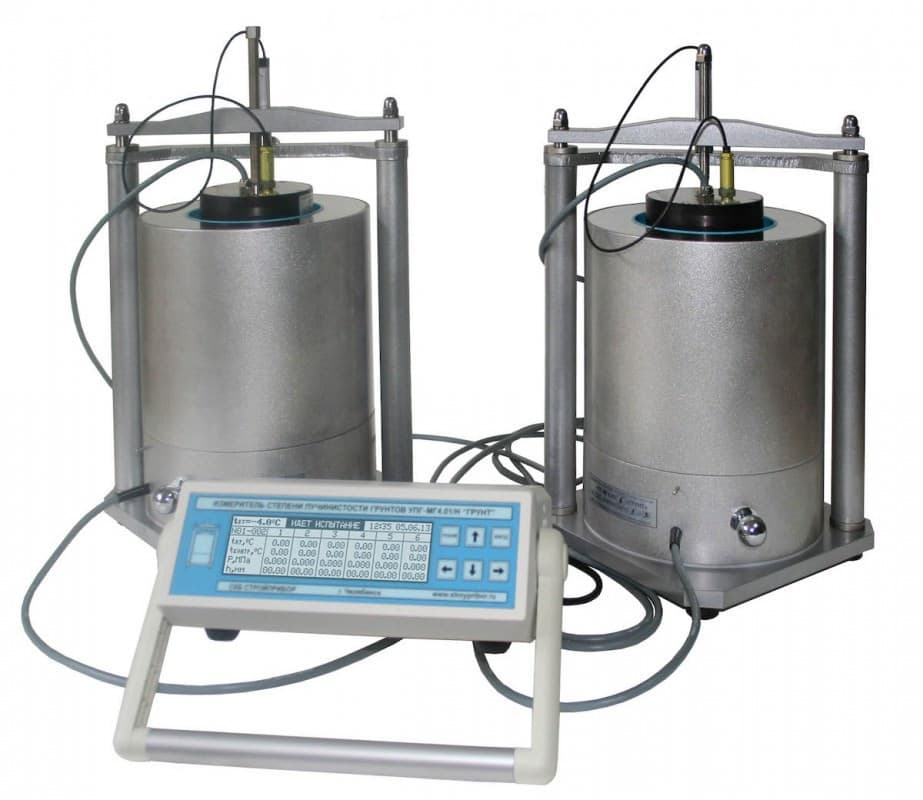

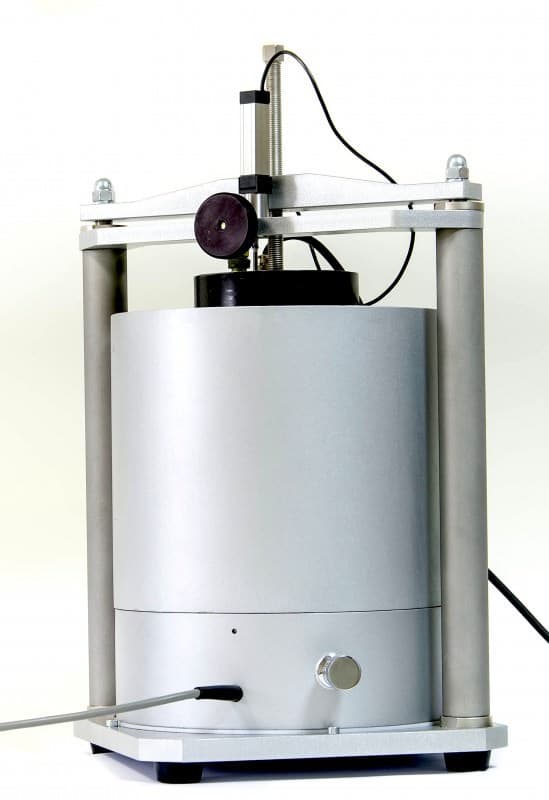

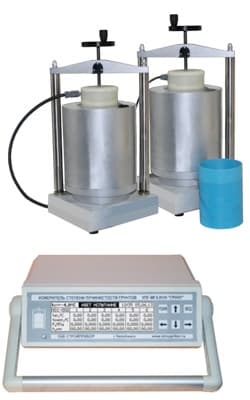

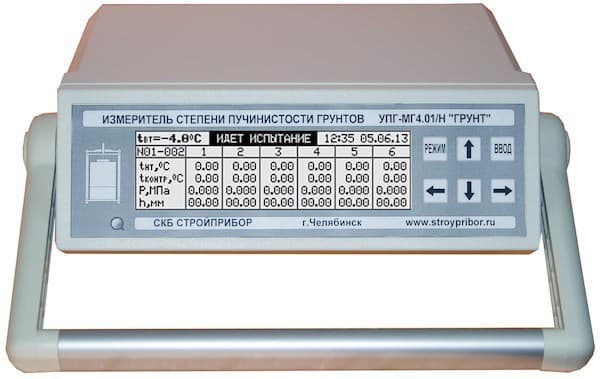

Прибор УПГ-МГ4.01/Н «Грунт» состоит из блока управления с дисплеем, термоконтейнеров (от 1 до 6 шт.), включающих силовую рамку, теплоизолирующий кожух, верхнюю и нижнюю термостатируемые плиты, устройства для автоматического измерения температур, силы и перемещения и терморегулятора для управления морозильной камерой. Прибор снабжен датчиками промораживания грунта и обеспечивает определение момента замерзания грунта на глубине 100 мм от верхней поверхности образца.
Промораживание образцов грунта, помещенных в термоконтейнеры, осуществляется в морозильной камере (приобретается отдельно) при заданных температурах на верхней и нижней термостатируемых плитах (температура на верхней и нижней термоплитах задается пользователем).
В процессе испытаний обеспечивается автоматическое поддержание температуры верхней и нижней термостатируемых плит с погрешностью ± 0,2°С, измерение температуры образца грунта, измерение силы нагружения и вертикальной деформации образца грунта. Поддержание постоянной температуры на верхней термоплите осуществляется с помощью регулятора холодильной камеры (входит в комплектацию прибора), а поддержание постоянной температуры на нижней термоплите с помощью встроенного нагревателя. Прибор имеет режим непрерывной регистрации процесса испытаний всех образцов грунта одновременно, энергонезависимую память и связь с ПК по USB интерфейсу.
В зависимости от количества термоконтейнеров рекомендуется приобретать следующие типы морозильных камер:
| Тип морозильной камеры | Объем, л | Внутренние габариты, мм (ширина × глубина × высота) | Количество размещаемых термоконтейнеров, шт | |
| F200S | 230 | 820×620×920 | 1 … 2 | |
| F300S | 300 | 1020×620×920 | 3 … 4 | |
| F400S | 370 | 1220×620×920 | 5 … 6 | |
| Наименование характеристик | УПГ-МГ4.01/Н «Грунт» |
| Диапазон измерения перемещения, мм | 0 ... 15 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, мм | ± 0,1 |
| Диапазон измерений температуры, °С | - 9,5 ... +2 |
| Погрешность измерения температуры, °С | ± 0,2 |
| Количество одновременно испытуемых образцов, шт | 1...6 |
| Напряжение питания | 220 В (50 Гц) |
| Потребляемая мощность, Вт | |
| - блоком управления | 18 |
| - термоконтейнером | 15 |
| Габаритные размеры, мм, не более : | |
| - термоконтейнера | 230х230х430 |
| - блока управления | 270х220х100 |
| Масса, кг, не более | |
| - блока управления | 2 |
| - термоконтейнера | 9 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок управления | 1 |
| 2 | Термоконтейнеры (от 1 до 6) | 1 |
| 3 | Датчики промораживания грунта (от 1 до 6) | 1 |
| 4 | Регулятор холодильной камеры РХ | 1 |
| 5 | Кабель для подключения регулятора холодильной камеры | 1 |
| 6 | Блок вентиляторов для холодильной камеры с сетевым адаптером | 1 |
| 7 | Кабель связи с ПК | 1 |
| 8 | Программное обеспечение | 1 |
| 9 | Руководство по эксплуатации | 1 |
| 10 | Упаковочная тара | 1 |

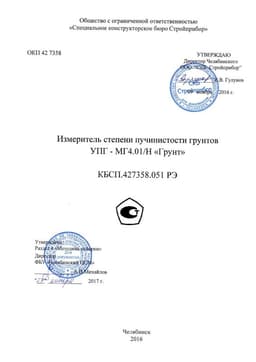

Руководство по эксплуатации (инструкция) УПГ-МГ4.01/Н «Грунт» для испытаний по ГОСТ 28622-2012

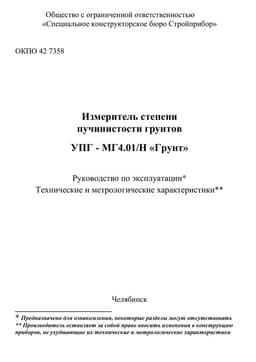

Руководство по эксплуатации (инструкция) УПГ-МГ4.01/Н «Грунт» для испытаний по ГОСТ 28622-90Описание
Прибор УПГ-МГ4.01/Н «Грунт» предназначен для определения степени пучинистости грунта в лабораторных условиях по ГОСТ 28622-90 и по ГОСТ 28622-2012.
Прибор УПГ-МГ4.01/Н «Грунт» состоит из блока управления с дисплеем, термоконтейнеров (от 1 до 6 шт.), включающих силовую рамку, теплоизолирующий кожух, верхнюю и нижнюю термостатируемые плиты, устройства для автоматического измерения температур, силы и перемещения и терморегулятора для управления морозильной камерой. Прибор снабжен датчиками промораживания грунта и обеспечивает определение момента замерзания грунта на глубине 100 мм от верхней поверхности образца.
Промораживание образцов грунта, помещенных в термоконтейнеры, осуществляется в морозильной камере (приобретается отдельно) при заданных температурах на верхней и нижней термостатируемых плитах (температура на верхней и нижней термоплитах задается пользователем).
В процессе испытаний обеспечивается автоматическое поддержание температуры верхней и нижней термостатируемых плит с погрешностью ± 0,2°С, измерение температуры образца грунта, измерение силы нагружения и вертикальной деформации образца грунта. Поддержание постоянной температуры на верхней термоплите осуществляется с помощью регулятора холодильной камеры (входит в комплектацию прибора), а поддержание постоянной температуры на нижней термоплите с помощью встроенного нагревателя. Прибор имеет режим непрерывной регистрации процесса испытаний всех образцов грунта одновременно, энергонезависимую память и связь с ПК по USB интерфейсу.
В зависимости от количества термоконтейнеров рекомендуется приобретать следующие типы морозильных камер:
| Тип морозильной камеры | Объем, л | Внутренние габариты, мм (ширина × глубина × высота) | Количество размещаемых термоконтейнеров, шт | |
| F200S | 230 | 820×620×920 | 1 … 2 | |
| F300S | 300 | 1020×620×920 | 3 … 4 | |
| F400S | 370 | 1220×620×920 | 5 … 6 | |
Характеристики
| Наименование характеристик | УПГ-МГ4.01/Н «Грунт» |
| Диапазон измерения перемещения, мм | 0 ... 15 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, мм | ± 0,1 |
| Диапазон измерений температуры, °С | - 9,5 ... +2 |
| Погрешность измерения температуры, °С | ± 0,2 |
| Количество одновременно испытуемых образцов, шт | 1...6 |
| Напряжение питания | 220 В (50 Гц) |
| Потребляемая мощность, Вт | |
| - блоком управления | 18 |
| - термоконтейнером | 15 |
| Габаритные размеры, мм, не более : | |
| - термоконтейнера | 230х230х430 |
| - блока управления | 270х220х100 |
| Масса, кг, не более | |
| - блока управления | 2 |
| - термоконтейнера | 9 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок управления | 1 |
| 2 | Термоконтейнеры (от 1 до 6) | 1 |
| 3 | Датчики промораживания грунта (от 1 до 6) | 1 |
| 4 | Регулятор холодильной камеры РХ | 1 |
| 5 | Кабель для подключения регулятора холодильной камеры | 1 |
| 6 | Блок вентиляторов для холодильной камеры с сетевым адаптером | 1 |
| 7 | Кабель связи с ПК | 1 |
| 8 | Программное обеспечение | 1 |
| 9 | Руководство по эксплуатации | 1 |
| 10 | Упаковочная тара | 1 |
Доп. комплектация
Документы
Руководство по эксплуатации (инструкция) УПГ-МГ4.01/Н «Грунт» для испытаний по ГОСТ 28622-2012Руководство по эксплуатации (инструкция) УПГ-МГ4.01/Н «Грунт» для испытаний по ГОСТ 28622-90
