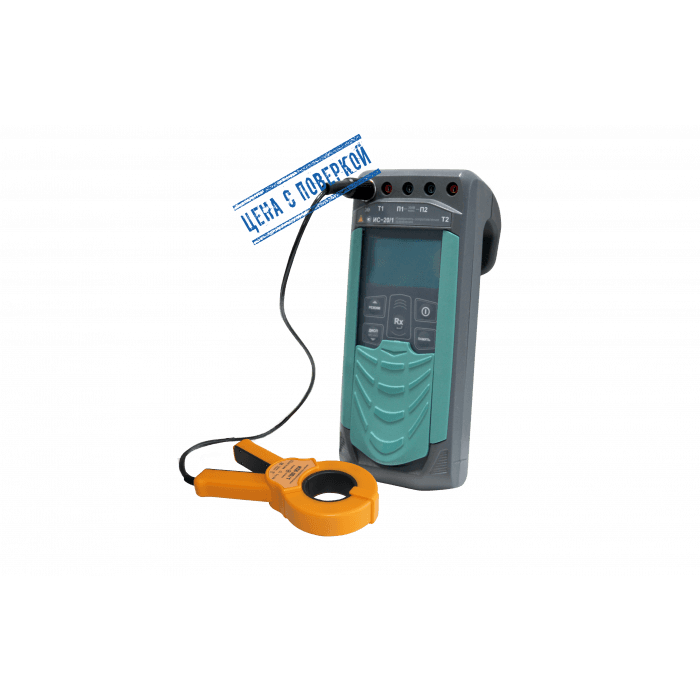

Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/1
Код товара: 1187
Цена по запросу
Измерение сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников по двух-, трёх- или четырёхпроводному методу.
Измерение удельного сопротивления грунта.
Измерение сопротивления единичного заземлителя в многоэлементной системе заземления без его отсоединения с использованием измерительных клещей (КТИ-20/1 (D 50 мм) или КТИ-20/2 (D 80 мм)).
Измерение сопротивления элементов заземления без применения вспомогательных электродов (ГОСТ Р 50571.16) с использованием двух клещей (КП-20/1 и КТИ-20/1 (D 50 мм) или КП-20/1 и КТИ-20/2 (D 80 мм)).
Измерение силы переменного тока без разрыва цепи.
Измерение напряжения переменного тока (помехи).
| 1 Измерение сопротивления заземления | |||||
Диапазоны измерения сопротивления | Допускаемое значение сопротивления в цепях подключения, не более | Пределы допускаемой основной погрешности измерений сопротивления для четырехпроводного метода измерений | |||
токовых Т1 - Т2 | потенциальных П1 - П2 | ||||
| от 1 до 999 мОм | 30 Ом | 40 кОм | ± (0,03×R + 3 е.м.р.) | ||
| от 0,01 до 9,99 Ом | 1 кОм | ||||
| от 0,1 до 99,9 Ом | 10 кОм | ||||
| от 1 до 999 Ом | 40 кОм | ||||
от 1 до 9,99 кОм | |||||
| Максимальная амплитуда напряжения помехи для сопротивлений | до 999 мОм | не более 12 В | |||
| от 1,00 Ом до 9,99 кОм | не более 24 В | ||||
| Измерительное напряжение и ток | не более 42 В и 250 мА, частота 128 Гц | ||||
| 2 Измерение сопротивления заземления с одними клещами | |||||
| Диапазоны измерения сопротивления | Допускаемое значение сопротивления в цепях подключения, не более | Пределы допускаемой основной абсолютной погрешности измерений сопротивления с одними клещами для четырехпроводного метода измерений | |||
токовых Т1 - Т2 | потенциальных П1 - П2 | ||||
| от 1 до 999 мОм | 30 Ом | 40 кОм | ±( 0,05×R+ R2 ∕ (300×Rобщ)+3 е.м.р.) | ||
| от 0,01 до 9,99 Ом | 1 кОм | ||||
| от 0,1 до 99,9 Ом | |||||
| от 1 до 999 Ом | |||||
| от 0,01 до 9,99 кОм | |||||
Диаметр обхвата измерительных клещей: КТИ-20/1 КТИ-20/2 | 50 мм 80 мм | ||||
| 3 Измерение сопротивления заземления двумя клещами | |||||
Диапазоны измерения сопротивления | Пределы допускаемой основной абсолютной погрешности измерений сопротивления | ||||
| от 0,03 до 9,99 Ом | ± (0,1×R + 3 е.м.р.) | ||||
| от 10,0 до 99,9 Ом | ± (0,15×R + 3 е.м.р.) | ||||
| 4 Измерение амплитудного значения напряжения переменного тока 50 Гц | |||||
| Диапазон измерения | от 1 до 300 В | ||||
| Пределы допускаемой основной абсолютной погрешности измерений | ± (0,05×U + 3 е.м.р.) | ||||
| 5 Измерение силы переменного тока частотой 50 Гц с применением измерительных клещей | |||||
| Диапазон измерения | от 1 до 250мА от 0,25 до 2,50 А | ||||
| Пределы допускаемой основной абсолютной погрешности измерений | ± (0,05×I + 3 е.м.р.) | ||||
Дополнительно:
Питание – Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 элементов питания типоразмера АА;
Диапазон рабочих температур – от -15 ºС до +50 ºС;
Степень защиты корпуса – IP54;
Категория перенапряжения – CAT IV 300 В.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/1 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Блок питания 12 В 0,5 А | 1 |
| 4 | Струбцина | 1 |
| 5 | Ручка | 1 |
| 6 | Зажим изолированный типа «крокодил», красный | 1 |
| 7 | Зажим изолированный типа «крокодил», синий | 1 |
| 8 | Сумка для ИС-20 | 1 |
| 9 | Кабель измерительный 1,5 м, красный | 1 |
| 10 | Кабель измерительный 1,5 м, синий | 1 |
| 11 | Кабель 40 м на катушке, красный | 1 |
| 12 | Кабель 40 м на катушке, синий | 1 |
| 13 | Отсек батарейный 5*АА, исп.1 | 1 |
Комплект штырей заземления 1м, нержавеющая сталь, Радио-Сервис
Цена по запросу
Код товара:1179
Штырь заземления 1м, винтовой, нержавеющая сталь, Радио-Сервис
Цена по запросу
Код товара:991
Штырь заземления 1м, нержавеющая сталь, Радио-Сервис
Цена по запросу
Код товара:1000
Клещи передающие КП-20/1 Радио-Сервис
Цена по запросу
Код товара:1186
Адаптер Bluetooth-USB Радио-Сервис
Цена по запросу
Код товара:1184
Адаптер 5/12 Радио-Сервис
Цена по запросу
Код товара:988
Кабель 200 м на катушке, красный, Радио-Сервис
Цена по запросу
Код товара:1181
Кабель 200м на катушке, синий, Радио-Сервис
Цена по запросу
Код товара:1182
Комплект штырей заземления 1м, винтовых, нержавеющая сталь
Цена по запросу
Код товара:1180
Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/2
Цена по запросу
Код товара:1189
Реестр ГСИ РК
Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/1 и КТИ-20/2
Цена по запросу
Код товара:1188
Реестр ГСИ РК
В наличии
Поверка (первичная)
Измеритель сопротивления заземления ИС-20
от 316 467,00 ₸
Артикул:128004
Код товара:1185
Реестр ГСИ РК
Измеритель сопротивления заземления ИС-05
Цена по запросу
Код товара:1177
Прекращение выпуска ИС-10/1

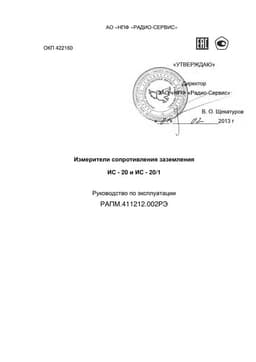

Руководство по эксплуатации ИС-20 и ИС-20/1Описание
