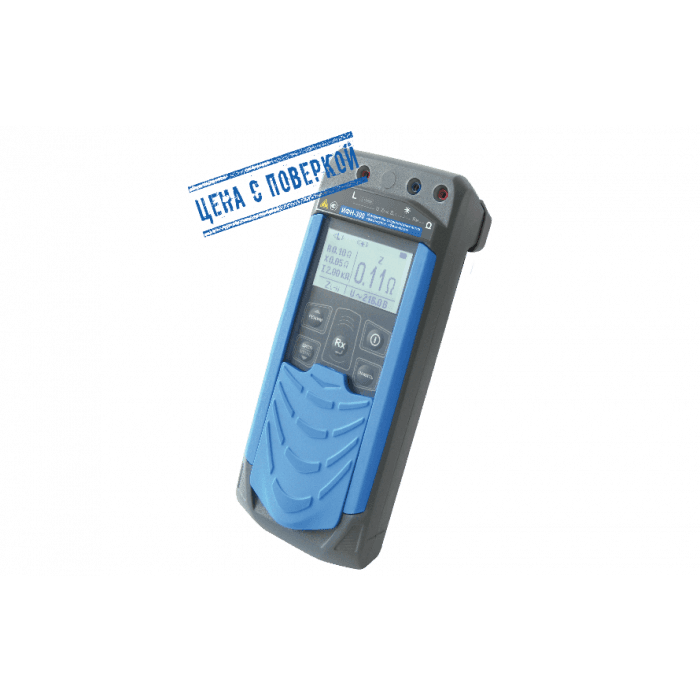

Измеритель сопротивления петли "фаза-нуль", "фаза-фаза" ИФН-300
Код товара: 1307
от 234 228,20 ₸
- Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль» и «фаза-фаза».
- Вычисления прогнозируемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380В, 230/400В или 240/415В.
- Измерение напряжения переменного тока.
- Измерение сопротивления металлосвязи.
Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» с автоматическим вычислением прогнозируемого тока короткого замыкания производится без отключения защиты линии. Полученные значения необходимы для оценки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты, что позволяет избежать возникновения серьёзных аварий и пожаров.
Измерение петли «фаза-нуль», «фаза-фаза» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.
Корпус прибора снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
| 1 Измерение напряжения переменного тока | ||
| Диапазон измерения действующего значения напряжения, В | от 10,0 до 450,0 | |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока, В | ±(0,025∙U+3 е.м.р.) | |
| Рабочий диапазон частот, Гц | от 45 до 65 | |
| 2 Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза» | ||
| Диапазоны измерений активного и реактивного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 | |
| от 10,0 до 99,9 | ||
| от 100 до 200 | ||
| Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 | |
| от 10,0 до 99,9 | ||
| от 100 до 300 | ||
| Пределы допускаемой основной абсолютной погрешности измерения активного, реактивного и полного сопротивлений цепей «фаза-нуль», «фаза-фаза», Ом | ±{[0,03+0,0001(Ак/Z-1)]∙А +4 е.м.р.} | |
| Диапазон измерения сопротивлений согласно ГОСТ IEC 61557- 3, Ом | от 0,14 до 300 | |
| Рабочий диапазон напряжения переменного тока, В | от 180 до 450 | |
| Максимальный ток при измерении петли «фаза-нуль» - 16 А, «фаза-фаза» - 28 А. Длительность протекания тока не более 20 мс. | ||
| 3 Вычисление ожидаемого тока короткого замыкания | ||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-ноль», кА | от 0 до 22 кА | |
| Пределы допускаемой основной абсолютной погрешности вычисления ожидаемого тока замыкания цепи «фаза-ноль», А | ±(220/Z)*(dz/100 %)1 ±(230/Z)*(dz/100 %)2 | |
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА | от 0 до 38 кА | |
| Пределы допускаемой основной абсолютной погрешности вычисления ожидаемого тока замыкания цепи «фаза-фаза», А | ±(380/Z)*(dz/100 %)1 ±(400/Z)*(dz/100 %)2 | |
| 4 Измерение электрического сопротивления постоянному току (металлосвязь) | ||
| Диапазон измерения сопротивления, Ом | от 0,01 до 999 | |
| Пределы допускаемой основной абсолютной погрешности, Ом | ±(0,03∙R+3 е.м.р.) | |
| Диапазон измерения сопротивления согласно ГОСТ IEC 61557-4, Ом | от 0,13 до 999 | |
| Ток в измерительной цепи для сопротивлений не более 10 Ом, мА | не менее 200 | |
| Измерит. напряжение постоянного тока на разомкнутых гнездах, В | От 9 до 12 | |
| Примечания: е.м.р – единица младшего разряда R, U - значения измеряемых, соответственно, сопротивления и напряжения Ак – конечное значение диапазона активного, реактивного или полного сопротивлений, Ом; Z – полное сопротивление петли «фаза-нуль или «фаза-фаза» (включая измерительные кабели), Ом А- значения измеряемых, соответственно, полного, активного или реактивного сопротивлений, Ом; dz – предел относительной погрешности полного сопротивления петли «фаза-нуль» или «фаза-фаза», % 1, 2- Погрешность при выборе номинального напряжения 220/380В или 230/400В соответственно. | ||
Дополнительно:
- Питание – Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 х 1,5 В элементов питания типоразмера АА;
- Диапазон рабочих температур – от -15 ºС до +50 ºС;
- Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты корпуса – IP54;
- Категория перенапряжения – CAT IV 300 В;
- Память на 10000 измерений;
- Связь с компьютером;
- Встроенное зарядное устройство.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измеритель параметров петли "фаза-нуль", "фаза-фаза" ИФН-300 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Блок питания 12 В 0,5 А | 1 |
| 4 | Зажим изолированный типа «крокодил», синий | 1 |
| 5 | Зажим изолированный типа «крокодил», красный | 1 |
| 6 | Сумка для ИФН-300 | 1 |
| 7 | Кабель измерительный 1,5 м, красный | 1 |
| 8 | Кабель измерительный 1,5 м, синий | 1 |
| 9 | Отсек батарейный 5*АА, исп.1 | 1 |

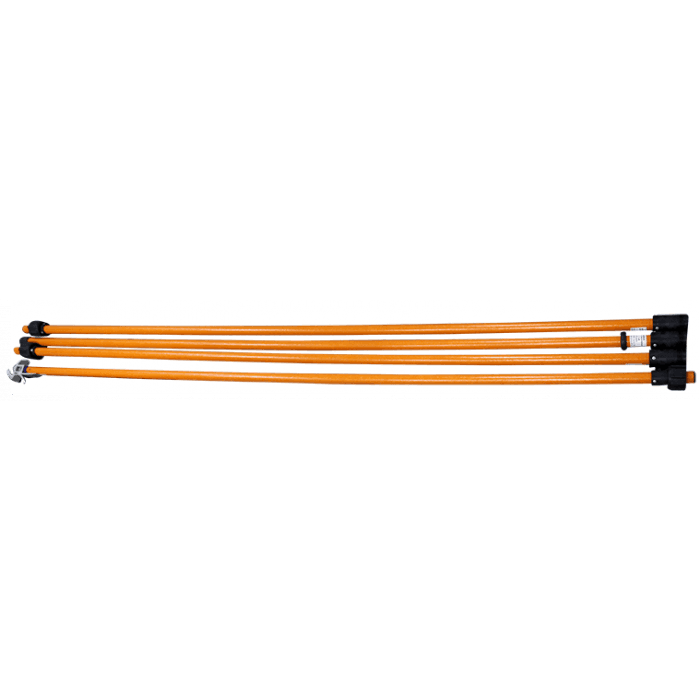

Штанга ШИИЭ 8м Радио-Сервис
Цена по запросу
Код товара:1302

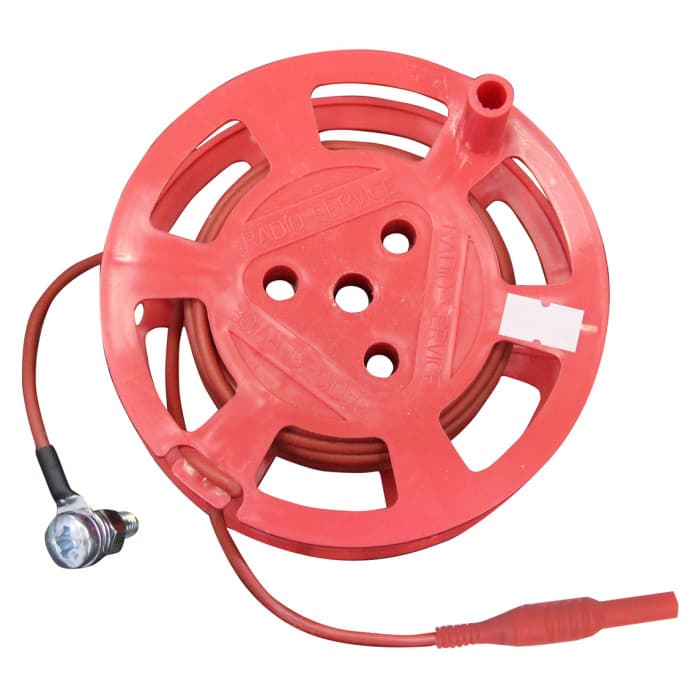

Катушка с проводом 10м, для ИФН, красная, Радио-Сервис
Цена по запросу
Код товара:1303
Катушка с проводом 10м, для ИФН, синяя, Радио-Сервис
Цена по запросу
Код товара:1304
Катушка с проводом 8м, для ИФН, красная, Радио-Сервис
Цена по запросу
Код товара:1305

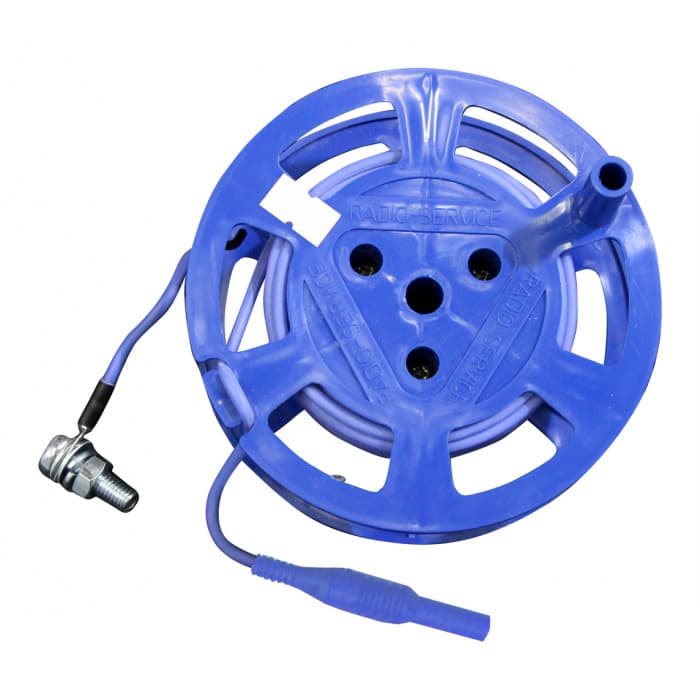

Катушка с проводом 8м, для ИФН, синяя, Радио-Сервис
Цена по запросу
Код товара:1306
Адаптер 5/12 Радио-Сервис
Цена по запросу
Код товара:988

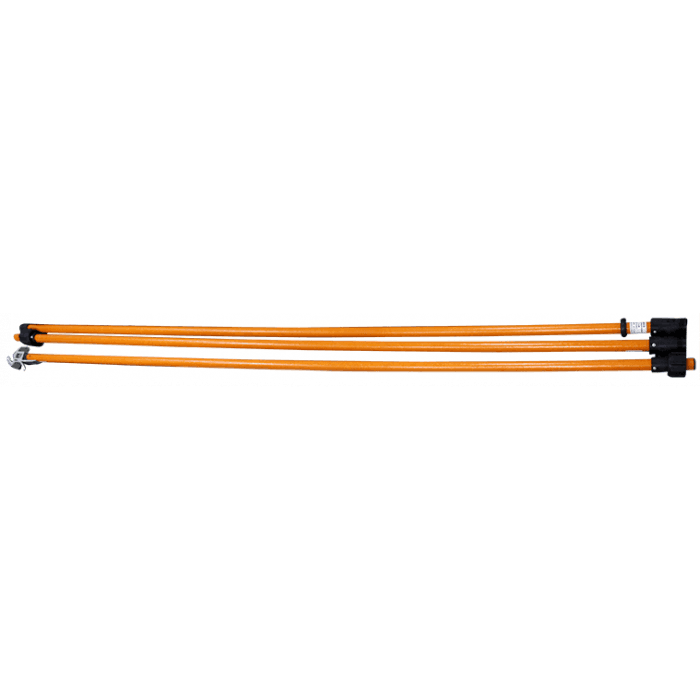

Штанга ШИИЭ 6м Радио-Сервис
Цена по запросу
Код товара:1301
Сравнительные характеристики приборов ИФН-300, ИФН-300/1, ПЗО-500, ПЗО-500/1, ПЗФ-300

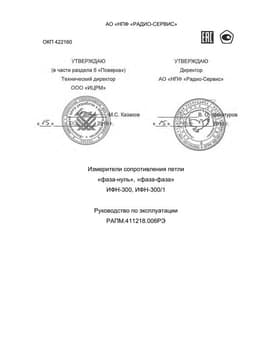

Руководство по эксплуатацииОписание
