Измеритель прочности бетона ИПС-МГ4.04
Код товара: 704
Цена по запросу
Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04 предназначены для определения прочности бетона методом ударного импульса по ГОСТ 22690, на основе предварительно установленной зависимости между прочностью бетона, определенной при испытании образцов в прессе и измеренным ускорением, возникающим при взаимодействии индентора измерителя с бетонным образцом, при постоянной энергии удара (Е=0,12 Дж).
Область применения измерителя - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Измерители могут применяться для контроля прочности силикатного кирпича, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др.
В отличие от аналогов, приборы снабжены:
- устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
- устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
- функцией исключения ошибочного промежуточного значения.
Измерители имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.
Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.
Алгоритм обработки результатов измерений включает:
- усреднение промежуточных значений;
- сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
- усреднение оставшихся после отбраковки промежуточных значений;
- индикацию и запись в память конечного значения прочности и класса бетона.
Модификация ИПС-МГ4.03 имеет все возможности измерителя ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, учитывающими вид бетона, его возраст и режим твердения, имеет подсветку дисплея, часы реального времени, функцию просмотра промежуточных значений прочности бетона и оснащена возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.
В обновленных версиях приборов ИПС-МГ4.01 и ИПС-МГ4.03 с цветными увеличенными дисплеями имеются дополнительные сервисные функции:
- отображение на дисплее графика изменения ускорения индентора в процессе удара (для оценки достоверности текущего измерения);
- отображение параметров ударного импульса (максимального ускорения и отношение максимального ускорения к длительности удара);
- возможность индивидуальной градуировки измерителя либо по параметрам ударного импульса с помощью линейного уравнения или полинома четвертого порядка, либо путем корректировки базовой зависимости (ввод коэффициентов совпадения).
Питание приборов от литий полимерных аккумуляторов повышенной емкости.
В модификации ИПС-МГ4.04 электронный блок закреплен на корпусе склерометра с возможностью поворота на 90° относительно его продольной оси. Измеритель оснащен устройством автоматического определения направления удара, имеет функцию просмотра промежуточных значений.
С 1.01.2020 г освоен выпуск новой версии измерителя ИПС-МГ4.04 с увеличенным цветным дисплеем и регулируемой подсветкой. Увеличено количество базовых градуировочных зависимостей учитывающих вид заполнителя, режим твердения и возраст бетона аналогично зависимостям, установленным в измерителе ИПС-МГ4.03. Измеритель регистрирует и выводит на дисплей параметр ударного импульса Р, имеется возможность установления зависимости между параметром удара P и прочностью бетона R с помощью полинома четвертого порядка или корректировки базовой зависимости с помощью коэффициентов совпадения.
Примечание: В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками измерителя.
Допускается также привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690 (п. 6.1.8, Приложение Ж).
| Наименование характеристик | ИПС-МГ4.01 | ИПС-МГ4.03 | ИПС-МГ4.01 (цветной дисплей) | ИПС-МГ4.03 (цветной дисплей) | ИПС-МГ4.04 (цветной дисплей) |
| Диапазон измерения прочности, МПа | от 3 до 100 | от 3 до 100 | от 3 до 100 | от 3 до 100 | от 3 до 100 |
| Пределы допускаемой относительной погрешности измерения прочности, % | ± 8 | ± 8 | ± 8 | ± 8 | ± 8 |
| Объем архивируемой информации, значений | 500 | 15000 | 15000 | 15000 | 16000 |
| Количество индивидуальных градуировочных зависимостей, шт. | 9 | 20 | 9 | 9 | 9 |
| Количество базовых градуировочных зависимостей, шт. | 1 | 44 | 1 | 44 | 44 |
| Габаритные размеры, мм: | |||||
| - электронного блока | 180x90x30 | 165x73x25 | 165x73x25 | – | |
| - склерометра | 185х130х70 | 185х130х70 | 185х130х70 | 185х130х70 | |
| Масса, кг, не более | 0,77 | 0,75 | 0,75 | 0,55 | |
| Средняя наработка на отказ, ч, не менее | 3000 | ||||
| Средний срок службы, лет, не менее | 10 | ||||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Склерометр с электронным блоком | 1 |
| 2 | Контрольный образец | 1 |
| 3 | Кабель связи с компьютером | 1 |
| 4 | USB флэш-накопитель с программным обеспечением | 1 |
| 5 | Упаковочный кейс | 1 |
| 6 | Руководство по эксплуатации | 1 |
Руководство по эксплуатации (инструкция) ИПС-МГ4.04 с цветным дисплеемОписание
Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04 предназначены для определения прочности бетона методом ударного импульса по ГОСТ 22690, на основе предварительно установленной зависимости между прочностью бетона, определенной при испытании образцов в прессе и измеренным ускорением, возникающим при взаимодействии индентора измерителя с бетонным образцом, при постоянной энергии удара (Е=0,12 Дж).
Область применения измерителя - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Измерители могут применяться для контроля прочности силикатного кирпича, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др.
В отличие от аналогов, приборы снабжены:
- устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
- устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
- функцией исключения ошибочного промежуточного значения.
Измерители имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.
Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.
Алгоритм обработки результатов измерений включает:
- усреднение промежуточных значений;
- сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
- усреднение оставшихся после отбраковки промежуточных значений;
- индикацию и запись в память конечного значения прочности и класса бетона.
Модификация ИПС-МГ4.03 имеет все возможности измерителя ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, учитывающими вид бетона, его возраст и режим твердения, имеет подсветку дисплея, часы реального времени, функцию просмотра промежуточных значений прочности бетона и оснащена возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.
В обновленных версиях приборов ИПС-МГ4.01 и ИПС-МГ4.03 с цветными увеличенными дисплеями имеются дополнительные сервисные функции:
- отображение на дисплее графика изменения ускорения индентора в процессе удара (для оценки достоверности текущего измерения);
- отображение параметров ударного импульса (максимального ускорения и отношение максимального ускорения к длительности удара);
- возможность индивидуальной градуировки измерителя либо по параметрам ударного импульса с помощью линейного уравнения или полинома четвертого порядка, либо путем корректировки базовой зависимости (ввод коэффициентов совпадения).
Питание приборов от литий полимерных аккумуляторов повышенной емкости.
В модификации ИПС-МГ4.04 электронный блок закреплен на корпусе склерометра с возможностью поворота на 90° относительно его продольной оси. Измеритель оснащен устройством автоматического определения направления удара, имеет функцию просмотра промежуточных значений.
С 1.01.2020 г освоен выпуск новой версии измерителя ИПС-МГ4.04 с увеличенным цветным дисплеем и регулируемой подсветкой. Увеличено количество базовых градуировочных зависимостей учитывающих вид заполнителя, режим твердения и возраст бетона аналогично зависимостям, установленным в измерителе ИПС-МГ4.03. Измеритель регистрирует и выводит на дисплей параметр ударного импульса Р, имеется возможность установления зависимости между параметром удара P и прочностью бетона R с помощью полинома четвертого порядка или корректировки базовой зависимости с помощью коэффициентов совпадения.
Примечание: В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками измерителя.
Допускается также привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690 (п. 6.1.8, Приложение Ж).
Характеристики
| Наименование характеристик | ИПС-МГ4.01 | ИПС-МГ4.03 | ИПС-МГ4.01 (цветной дисплей) | ИПС-МГ4.03 (цветной дисплей) | ИПС-МГ4.04 (цветной дисплей) |
| Диапазон измерения прочности, МПа | от 3 до 100 | от 3 до 100 | от 3 до 100 | от 3 до 100 | от 3 до 100 |
| Пределы допускаемой относительной погрешности измерения прочности, % | ± 8 | ± 8 | ± 8 | ± 8 | ± 8 |
| Объем архивируемой информации, значений | 500 | 15000 | 15000 | 15000 | 16000 |
| Количество индивидуальных градуировочных зависимостей, шт. | 9 | 20 | 9 | 9 | 9 |
| Количество базовых градуировочных зависимостей, шт. | 1 | 44 | 1 | 44 | 44 |
| Габаритные размеры, мм: | |||||
| - электронного блока | 180x90x30 | 165x73x25 | 165x73x25 | – | |
| - склерометра | 185х130х70 | 185х130х70 | 185х130х70 | 185х130х70 | |
| Масса, кг, не более | 0,77 | 0,75 | 0,75 | 0,55 | |
| Средняя наработка на отказ, ч, не менее | 3000 | ||||
| Средний срок службы, лет, не менее | 10 | ||||
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Склерометр с электронным блоком | 1 |
| 2 | Контрольный образец | 1 |
| 3 | Кабель связи с компьютером | 1 |
| 4 | USB флэш-накопитель с программным обеспечением | 1 |

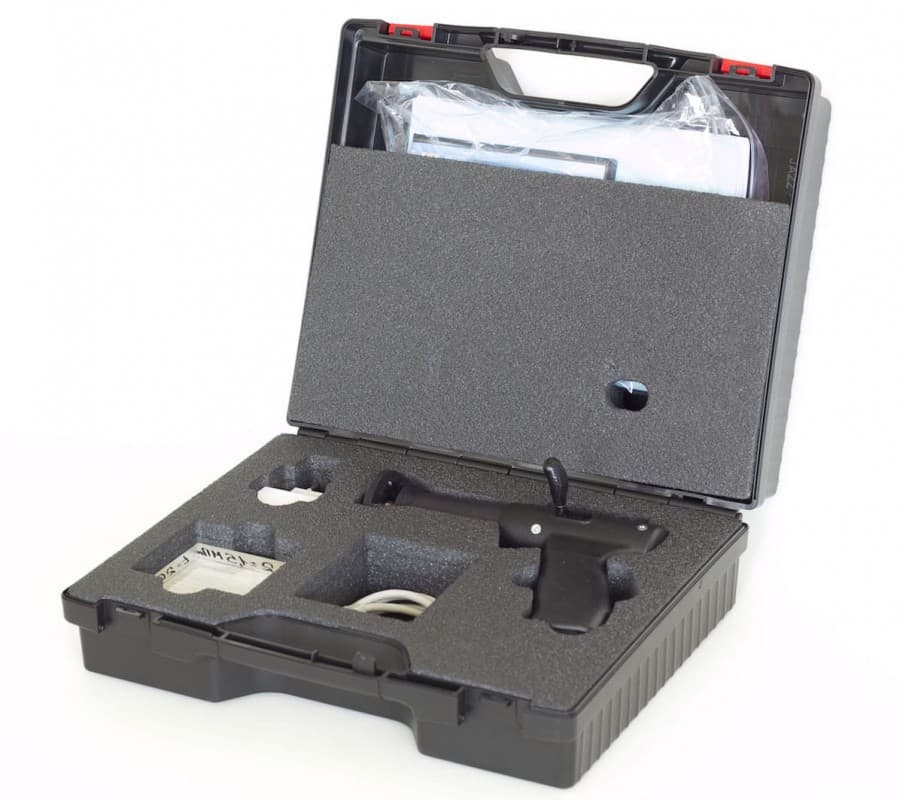

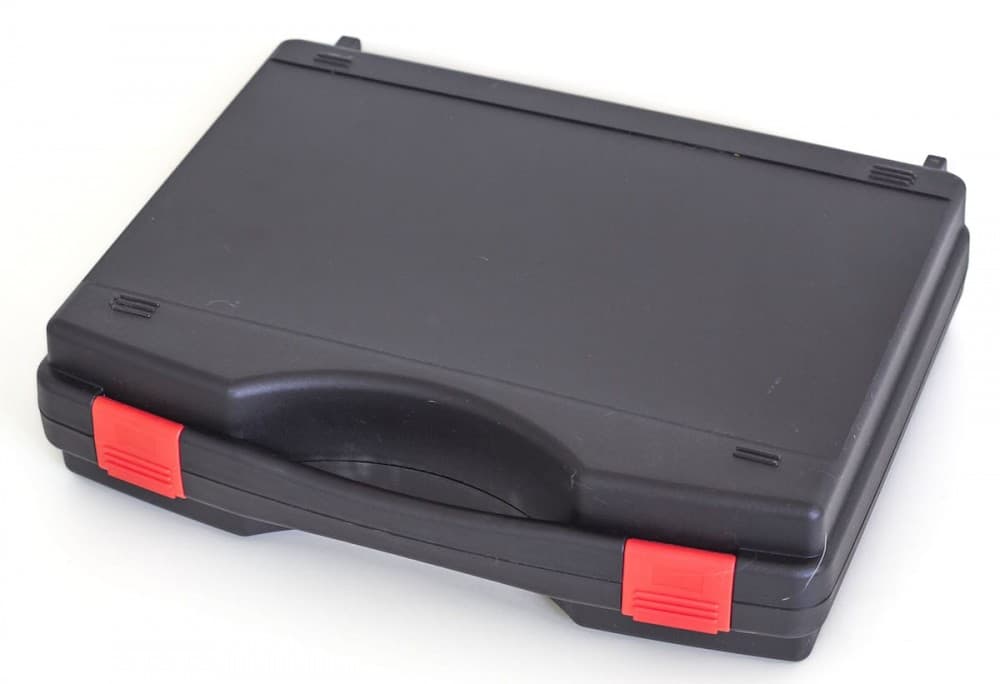

| 5 | Упаковочный кейс | 1 |
| 6 | Руководство по эксплуатации | 1 |
Доп. комплектация
Документы

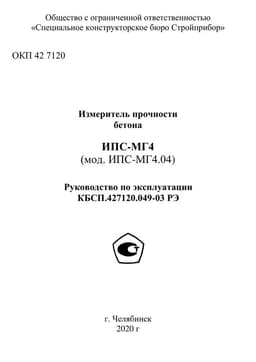

Руководство по эксплуатации (инструкция) ИПС-МГ4.04 с цветным дисплеем
