Измеритель плотности тепловых потоков и температуры 100-канальный ИТП-МГ4.03/Х(II) «Поток» (от 1 до 10 модулей)
Код товара: 575
Цена по запросу
ИТП-МГ4.03/Х(II) «Поток» (где Х - общее количество измерительных каналов) предназначен для измерения и регистрации плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380 в процессе испытаний в климатических камерах.
Приборы позволяют измерять температуру воздуха внутри и снаружи помещения, а также измерять плотность тепловых потоков.
Прибор состоит из программируемых десятиканальных неавтономных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. В комплект прибора может входить до десяти модулей различного назначения.
Прибор обеспечивает выполнение измерений одновременно по всем измерительным каналам подключенных модулей в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через интервалы времени, установленные пользователем. Прибор оснащен функцией передачи данных на ПК и часами реального времени. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность графического отображения контролируемых параметров во времени, распечатка архивированной информации в виде таблиц.
Питание - сеть ~220В/50Гц, бесперебойное питание - аккумулятор 12В/1,3А-Ч.
| Наименование характеристик | ИТП-МГ4.03/Х(II) «ПОТОК» |
| Диапазон измерения плотности тепловых потоков, Вт/м2 | 10…999 |
| Диапазон измерения температуры, С | -50…+100 |
| Пределы допускаемой основной относительной погрешности измерения плотности тепловых потоков, % | ±6 |
| Пределы допускаемой основной абсолютной погрешности измерения температуры (в диапазоне -30...+80°С), °С | ±0.2 |
| Объем архивируемой информации, значений | 5000 на канал |
| Общее количество измерительных каналов | 10…100 |
| Количество измерительных каналов модуля: | Конфигурация по заказу |
| - канал теплового потока | от 1 до 10 |
| - канал температуры | от 1 до 10 |
| Длительность наблюдений (режим самописца), час | 1...400 |
| Интервал измерений (режим самописца), мин | 1...180 |
| Габаритные размеры, мм: | |
| - электронного блока | 250x180x85 |
| - модуля | 120x75x35 |
| - преобразователя теплового потока | 10x52, Ø27х2 |
| - преобразователя температуры (контактный) | Ø12х4 |
| Масса прибора с одним модулем, кг, не более | 2,2 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Модули с преобразователями теплового потока и температуры | 1 |
| 3 | Упаковочный кейс | 1 |
| 4 | Паста теплопроводная | 1 |
| 5 | Кабели связи с ПК | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Руководство по эксплуатации. | 1 |

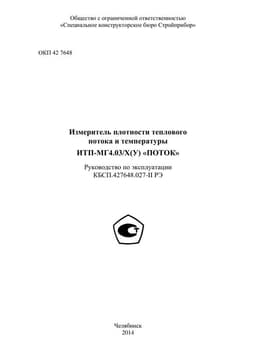

Руководство по эксплуатации (инструкция) ИТП-МГ4.03/Х(II) «Поток»Описание
ИТП-МГ4.03/Х(II) «Поток» (где Х - общее количество измерительных каналов) предназначен для измерения и регистрации плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380 в процессе испытаний в климатических камерах.
Приборы позволяют измерять температуру воздуха внутри и снаружи помещения, а также измерять плотность тепловых потоков.
Прибор состоит из программируемых десятиканальных неавтономных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. В комплект прибора может входить до десяти модулей различного назначения.
Прибор обеспечивает выполнение измерений одновременно по всем измерительным каналам подключенных модулей в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через интервалы времени, установленные пользователем. Прибор оснащен функцией передачи данных на ПК и часами реального времени. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность графического отображения контролируемых параметров во времени, распечатка архивированной информации в виде таблиц.
Питание - сеть ~220В/50Гц, бесперебойное питание - аккумулятор 12В/1,3А-Ч.
Характеристики
| Наименование характеристик | ИТП-МГ4.03/Х(II) «ПОТОК» |
| Диапазон измерения плотности тепловых потоков, Вт/м2 | 10…999 |
| Диапазон измерения температуры, С | -50…+100 |
| Пределы допускаемой основной относительной погрешности измерения плотности тепловых потоков, % | ±6 |
| Пределы допускаемой основной абсолютной погрешности измерения температуры (в диапазоне -30...+80°С), °С | ±0.2 |
| Объем архивируемой информации, значений | 5000 на канал |
| Общее количество измерительных каналов | 10…100 |
| Количество измерительных каналов модуля: | Конфигурация по заказу |
| - канал теплового потока | от 1 до 10 |
| - канал температуры | от 1 до 10 |
| Длительность наблюдений (режим самописца), час | 1...400 |
| Интервал измерений (режим самописца), мин | 1...180 |
| Габаритные размеры, мм: | |
| - электронного блока | 250x180x85 |
| - модуля | 120x75x35 |
| - преобразователя теплового потока | 10x52, Ø27х2 |
| - преобразователя температуры (контактный) | Ø12х4 |
| Масса прибора с одним модулем, кг, не более | 2,2 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Модули с преобразователями теплового потока и температуры | 1 |
| 3 | Упаковочный кейс | 1 |
| 4 | Паста теплопроводная | 1 |
| 5 | Кабели связи с ПК | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Руководство по эксплуатации. | 1 |
Доп. комплектация
Документы
Руководство по эксплуатации (инструкция) ИТП-МГ4.03/Х(II) «Поток»
