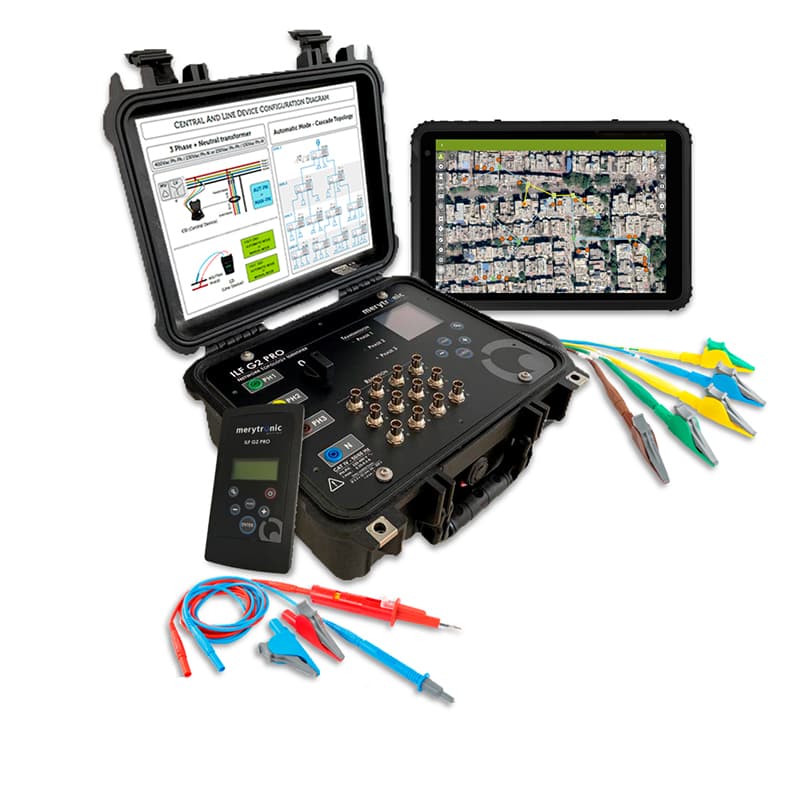

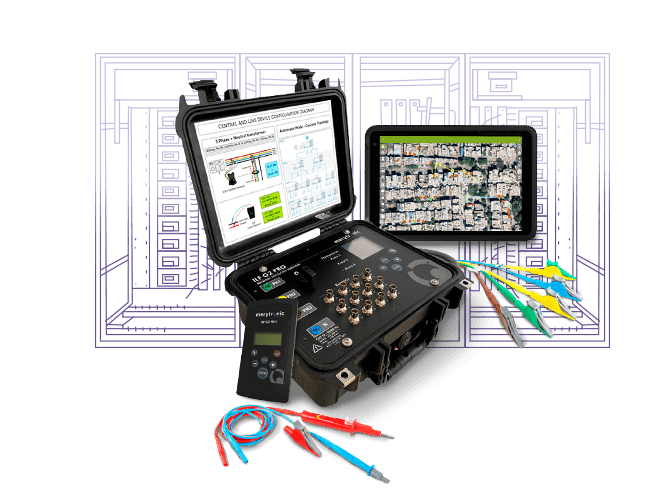

ILF G2 PRO для определения фазы и фидера для действующих установок
Код товара: 134
Цена по запросу
Определение фазы и фидера:
Устройство предназначено для получения информации о том, к какой фазе и к какому фидеру низковольтной сети подключены потребители. Благодаря ему пользователи могут получить детальную информацию о подключении потребителя низковольтной сети. Данный прибор состоит из двух устройств: центрального и линейного. При идентификации сети устройства обмениваются информацией для определения фазы и фидера.
Возможность работы без обесточивания сети:
ILF G2 Pro – это индикатор фазы и фидера нового поколения, который позволяет работать в низковольтной сети, находящейся под напряжением. При работе с данным устройством нет необходимости обесточивать сеть, эта система позволяет быстро, удобно и безопасно для пользователя проводить анализ распределительной сети и получать необходимую информацию о ней.
Подключение к 99 трансформаторным подстанциям одновременно:
При разветвлённой распределительной сети есть возможность подключиться к большому количеству подстанций, используя режим «Распределительная сеть». Данный режим позволяет подключить до 99 центральных устройств ILF G2 Pro, отследить весь путь от первого центрального устройства до последнего и составить карту распределительной сети. Использование нескольких Центральных устройств во время идентификации значительно сокращает время, необходимое для проведения данной процедуры. При использовании нескольких центральных устройств пользователь может продиагностировать несколько уровней сети: от подстанции до конечного пользователя с учётом всех распределительных пунктов.
Специальные режимы работы:
Для работы с устройством существует два специальных режима работы: автоматический и ручной. Изначально центральное и линейное устройства работают в автоматическом режиме, который не требует внесения дополнительных настроек. В некоторых случаях, например, из-за особенностей распределительной сети, сигналы центрального устройства могут не дойти до той точки сети, где подключено линейное устройство. В таком случае невозможно будет идентифицировать эту сетевую точку в автоматическом режиме, и необходимо использование ручного режима для полного контроля процесса идентификации пользователем.
Дополнительные возможности с использованием технологии Bluetooth и специального приложения GridGIS:
Для облегчения сбора данных при идентификации сети линейное устройство прибора ILF G2 Pro оснащено Bluetooth, а также специальным приложением. Благодаря GridGIS Connect ускоряется сбор, хранение и передача данных в приложение. Использование приложения сокращает временные затраты, и при передаче данных нет необходимости переписывать полученную информацию вручную.
Приложение GridGIS Connect:
- Снижает временные затраты и оптимизирует рабочий процесс;
- Упрощает процесс сбора и хранения данных;
- Делает передачу данных более простой и помогает избежать ошибок при вводе информации.
Расстояние более 1 км:
Данный прибор позволяет определять фазу и фидер у потребителя на достаточно большом растоянии. В зависимости от конфигурации сети расстояние до конечного пользователя может быть более 1 км.
Легкость в работе и малые габариты:
Центральное устройство весит 4 кг, а каждое линейное устройство - всего 0,75 кг, что делает прибор ещё более удобными в использовании и лёгким при транспортировке. Отличительными особенностями устройства являются минимальное количество настроек, быстрое подключение к сети, автоматическая оценка состояния подключения.
Высокая степень защищенности и соответствие требованиям безопасности:
Сетевые идентификаторы Merytronic соответствуют директиве ЕС по радиооборудованию 2014/53/EU, директиве ЕС по низковольтному электрооборудованию 2014/35/UE и директиве ЕС по ограничению использования опасных веществ 2011/65/UE. Оборудование разработано для использования как внутри, так и снаружи помещений, включая влажные помещения, так как центральное устройство имеет степень защиты IP 65, а линейное устройство имеет степень защиты IP 54 в соответствии со стандартом IEC 60529.
Возможность подключать четыре уровеня сети.
Можно единовременно идентифицировать 99 трансформаторных подстанций.
Приложение GridGIS Connect входит в комплект поставки.
Есть функция прерывания идентификации.
Диапазон температуры эксплуатации от -10 °С до +55 °С позволяет работать с устройством в разных погодных условиях.
Доступен в модификациях:
| Параметр | ILF G2 | ILF G2 PRO |
| Возможное количество уровней в сети для подключения | 1 | 4 |
| Приложение GridGIS Connect входит в комплект поставки | - | + |
| Количество трансформаторных подстанций, которые можно идентифицировать единовременно | 8 | 99 |
| Функция прерывания идентификации | - | + |
Технические характеристики устройства определения фазы и фидера ILF G2:
| Параметр | Значение |
| Степень защиты IP при работе (с подключенным кабелем питания) | IP65 |
| Способ информирования о результатах | LED и графический дисплей |
| Напряжение (Фаза-ноль) | 130-280В (АС) |
| Напряжение (Фаза-фаза) | 220-480В (АС) |
| Напряжение (максимальное) | 480В (АС) |
| Максимальный ток | 0,35 А-0,40 А |
| Частота сети (по умолчанию) | 50/60Гц ± 0,5Гц |
| Длина соединительного кабеля | 300 см |
| Длина кабеля катушки Роговского | 200 см |
| Защита от короткого замыкания | 4А 6,3x32 мм предохр. класса Т |
| Защита от ошибочного подключения | Внутренняя |
| Диапазон рабочих температур | от - 20ºC до +60ºC |
| Частотный диапазон Bluetooth | 2,402-2,480 ГГц |
| Выходная мощность Bluetooth | +1,5 дБм |
| Максимальная высота использования | 3000 м |
| Габариты Линейного устройства | 120 x 220 x 65 мм |
| Вес | 0,75 кг |
| Степень защиты IP | IP54 |
| Способ информирования о результатах | Графический дисплей |
| Батарейки | 4x1.5 В AA (6 В DC) |
| Напряжение (Фаза-ноль) | 90-265 В (AC) |
| Напряжение (максимальное) | 480 В (AC) |
| Частота сети (по умолчанию) | 50/60Гц ± 0,5Гц |
| Длина соединительного кабеля | 180 см |
| Защита от короткого замыкания | 16A 6,3x32 мм предохр. класса F |
| Защита от чрезмерно высоких температур | Внутренняя |
| Диапазон рабочих температур | от - 10ºC до +55ºC |
| Частотный диапазон Bluetooth | 2,402-2,480 ГГц |
| Выходная мощность Bluetooth | +1,5 дБм |
| Максимальная высота использования | 2000 м |
| Язык интерфейса | Английский |
| Габариты Центрального устройства | 343x327x152 мм |
| Вес | 4 кг |
| № п/п | Наименование | Количество |
|---|---|---|

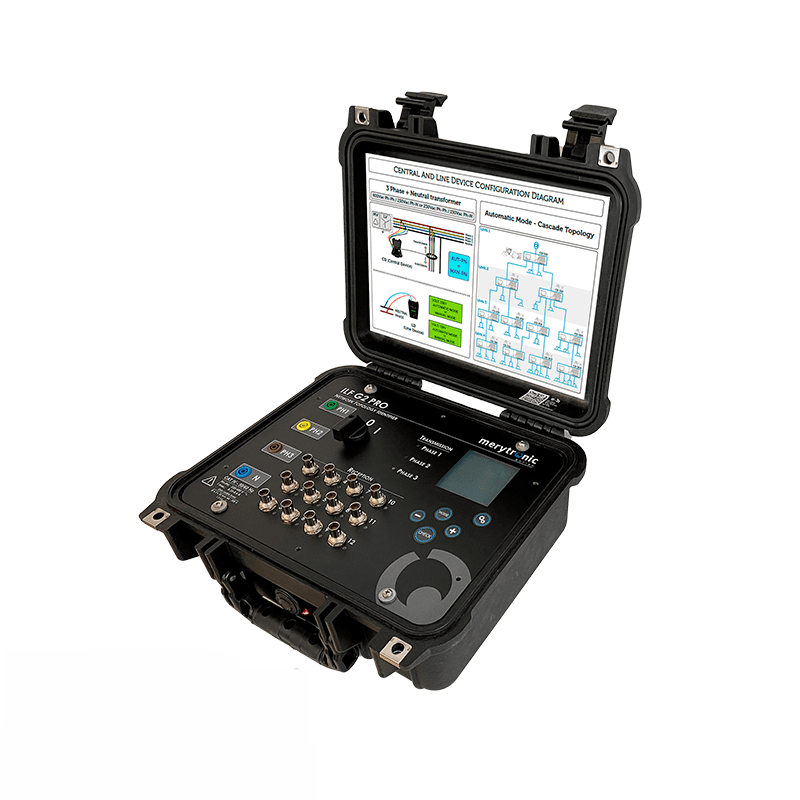

| 1 |  Центральное устройство (ЦУ) | 1 |

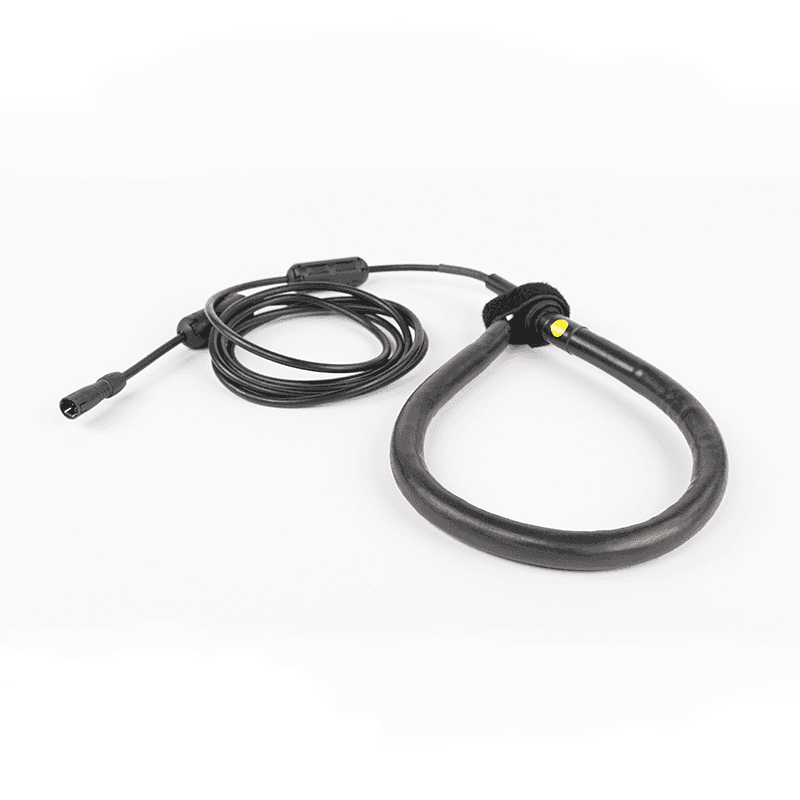

| 2 |  Катушки Роговского | 1 |
| 3 | Кабели с зажимами типа «крокодил» | 1 |

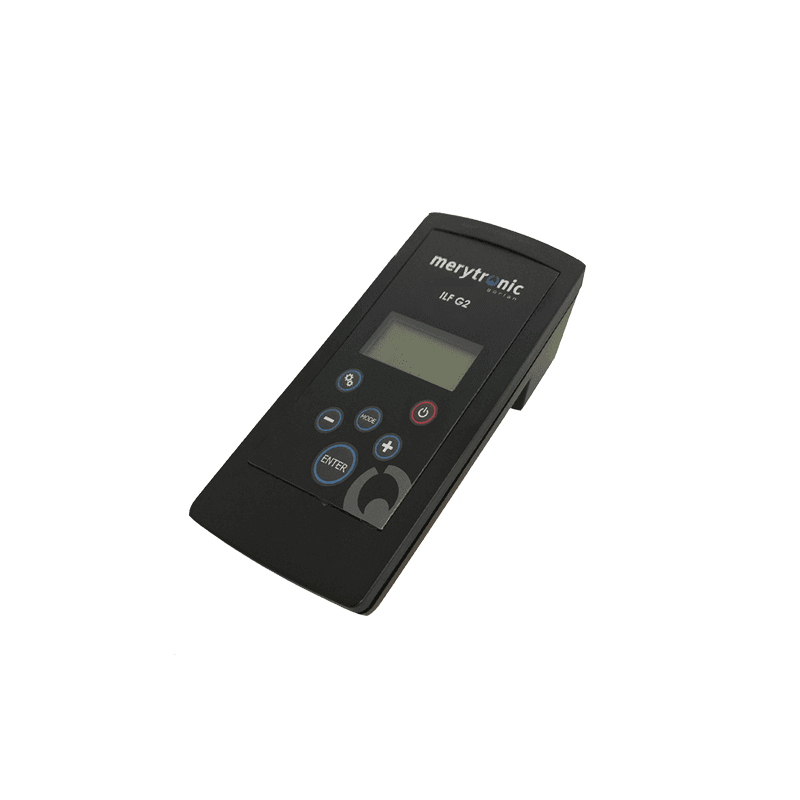

| 4 |  Линейное устройство (ЛУ) | 1 |
| 5 | Кабели с зажимами типа «крокодил» | 1 |
| 6 | Запасной блок предохранителей | 1 |
| 7 | Батарейки | 1 |
| 8 | Руководство пользователя | 1 |
| 9 | Сумка для переноса прибора | 1 |
| 10 | Приложение Ariadna GridGIS | 1 |
