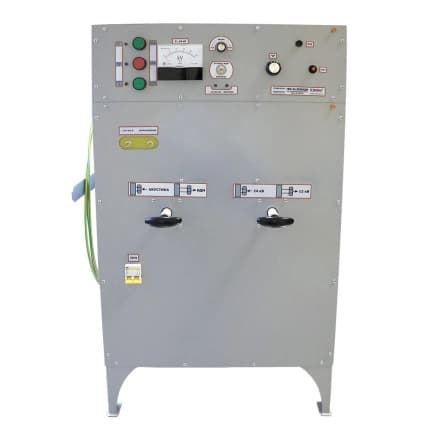

ГВИ-24.3000ИДМ - генератор высоковольтный импульсный
Код товара: 531
Цена по запросу
Назначение генератора ГВИ-24.3000ИДМ
Генератор высоковольтный импульсный ГВИ-24.3000ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.
Описание генератора ГВИ-24.3000ИДМ
В данной модификации реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра. В генераторе предусмотрены автоматический и ручной режим работы с плавной регулировкой периода следования импульсов в автоматическом режиме. Генератор импульсный высоковольтный ГВИ-24.3000ИДМ позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.
Условия эксплуатации генератора ГВИ-24.3000ИДМ
Условия эксплуатации установки соответствуют категории размещения УХЛ4 по ГОСТ 15150:
- температура окружающей среды от +10°С до +35°С;
- относительная влажность не более 80% при +35°С;
- атмосферное давление от 630 до 830 мм.рт.ст.
Включение установки, после нахождения при пониженной температуре, должно производиться только после ее просушивания при температуре не ниже +10°С.
Характеристики генератора ГВИ-24.3000ИДМ
| Параметр | Значение |
|---|---|
| Напряжение питания | 220 В ± 10%, 50 Гц |
| Максимальный ток, потребляемый из сети, А | 10 |
| Максимальное напряжение импульса, В | - ступень 1: 0...12000±500 - ступень 2: 0...24000±1000 |
| Максимальная энергия импульса на каждой ступени, Дж | 3000 |
| Регулирование напряжения импульса | плавное |
| Регулировка периода импульса, с | 3...15 |
| Определение расстояния до места повреждения кабеля импульсно-дуговым методом | совместно с рефлектометром, поддерживающим данную функцию (Рейс-305, Рейс-405, TDR-107, TDR-109 и др.) |
| Габариты (ДxШxВ), не более, мм | 633х784х977 |
| Масса силового блока, кг, не более | 130 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Силовой блок со встроенными органами управления | 1 |
| 2 | Провод заземления | 1 |
| 3 | Высоковольтный кабель | 1 |
| 4 | Руководство по эксплуатации | 1 |
Руководство по эксплуатации генератора высоковольтного импульсного ГВИ-24.3000ИДМОписание
Назначение генератора ГВИ-24.3000ИДМ
Генератор высоковольтный импульсный ГВИ-24.3000ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.
Описание генератора ГВИ-24.3000ИДМ
В данной модификации реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра. В генераторе предусмотрены автоматический и ручной режим работы с плавной регулировкой периода следования импульсов в автоматическом режиме. Генератор импульсный высоковольтный ГВИ-24.3000ИДМ позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.
Условия эксплуатации генератора ГВИ-24.3000ИДМ
Условия эксплуатации установки соответствуют категории размещения УХЛ4 по ГОСТ 15150:
- температура окружающей среды от +10°С до +35°С;
- относительная влажность не более 80% при +35°С;
- атмосферное давление от 630 до 830 мм.рт.ст.
Включение установки, после нахождения при пониженной температуре, должно производиться только после ее просушивания при температуре не ниже +10°С.
Характеристики
Характеристики генератора ГВИ-24.3000ИДМ
| Параметр | Значение |
|---|---|
| Напряжение питания | 220 В ± 10%, 50 Гц |
| Максимальный ток, потребляемый из сети, А | 10 |
| Максимальное напряжение импульса, В | - ступень 1: 0...12000±500 - ступень 2: 0...24000±1000 |
| Максимальная энергия импульса на каждой ступени, Дж | 3000 |
| Регулирование напряжения импульса | плавное |
| Регулировка периода импульса, с | 3...15 |
| Определение расстояния до места повреждения кабеля импульсно-дуговым методом | совместно с рефлектометром, поддерживающим данную функцию (Рейс-305, Рейс-405, TDR-107, TDR-109 и др.) |
| Габариты (ДxШxВ), не более, мм | 633х784х977 |
| Масса силового блока, кг, не более | 130 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Силовой блок со встроенными органами управления | 1 |
| 2 | Провод заземления | 1 |
| 3 | Высоковольтный кабель | 1 |
| 4 | Руководство по эксплуатации | 1 |
Документы

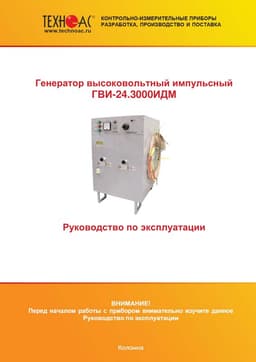

Руководство по эксплуатации генератора высоковольтного импульсного ГВИ-24.3000ИДМ
