Гигрометр ИВА‑8 с преобразователем ДТР‑СМ
Код товара: 1753
Цена по запросу
Гигрометр ИВА-8 является устаревшим аналогом ИВА-8 с ДТР-2-СМ.
Основные особенности:
- щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
- конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
- питание 220В переменное;
- светодиодный индикатор с одновременной индикацией двух параметров;
- подключение до 2 шт. преобразователей ДТР-СМ (включая ПДВ-8) непосредственно к блоку индикации;
- длина соединительного кабеля до 200 м (стандартная длина - 4 м);
- на индикатор могут быть выведены:
- точка росы/инея (°С),
- молярная доля влаги* (ppm),
- избыточное давление (кгс/см2); - возможность ввода рабочего давления (до 2,5 кгс/см2) для пересчета показаний точки инея к атмосферному давлению;
- 2 релейных выхода;
- для постоянной установки (анализируемый газ подается без прерываний);
- сенсор влажности находится при постоянной поддерживаемой температуре;
- рабочее давление погружной части преобразователей ДТР-СМ до 2,5 МПа;
- метрологические характеристики гигрометра нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее);
- для защиты от воздействия атмосферной влаги преобразователь ДТР-СМ комплектуется транспортным колпачком с осушителем.
* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8
Дополнительные возможности:
- при использовании пробоотборного устройства ПДВ-8 - канал индикации избыточного давления с диапазоном до 10 кгс/см2, возможность автоматического приведения показаний точки инея к атмосферному давлению;
- наличие интерфейса RS-485 (исполнение ИВА-8-RS485) или интерфейса RS-232 (исполнение ИВА-8-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-8-Т20) или 0...5 мА (исполнение ИВА-8-Т5) (необходимо указать при заказе);
- исполнение ИВА-8-RS485 может использоваться в составе многоканальных систем;
- на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).
Преобразователь ДТР-СМ имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.
Блок индикации ИВА-8 может выпускаться в одном из следующих исполнений (указывается при заказе):
- ИВА-8 - базовое исполнение без дополнительных интерфейсов;
- ИВА-8-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
- ИВА-8-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
- ИВА-8-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
- ИВА-8-RS232 - исполнение с цифровым выходом RS-232.
Совместим с пробоотборными устройствами:
- ПДВ-1-10МПа-А,
- ПДВ-3-Р-А,
- ПДВ-8-А,
- ПДВ-6-3МПа-Р-А.
При заказе оговариваются:
- количество преобразователей ДТР-СМ;
- длина кабеля между блоком индикации и преобразователями ДТР-СМ (стандартная длина 4 м);
- исполнение блока индикации ИВА-8.
| Диапазон измерений температуры точки инея, °С | от -80 до -20 |
| Диапазон индикации температуры точки инея, °С | от -100 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С | ±2 |
| Установочная резьба преобразователя | М24×1 |
| Максимальное рабочее давление для погружной части преобразователя, МПа | 2,5 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Напряжение питания | ~220±15% |
| Потребляемая мощность, Вт, не более | 5 |
| Наличие RS-485 (Modbus RTU) | опция |
| скорость обмена данными (настраивается), бод | 19200 (по умолчанию), 9600, 4800, 2400 |
| Наличие RS-232 (Modbus RTU) | опция |
| Наличие 2 унифицированных токовых выходов | опция - 4…20 мА или 0...5 мА |
| Сопротивление нагрузки аналоговых выходов, не более | |
| 0...5 мА | 1 кОм |
| 4...20 мА | 300 Ом |
| Наличие 2 релейных выходов | да |
| Рабочее напряжение, В | ~220 |
| Коммутируемый ток, А, не более | 5 |
| Напряжение изоляции, В, не менее | 1500 |
| Диапазон температур эксплуатации, °С | |
| блока индикации | от 0 до +50 |
| преобразователя | от 0 до +30 |
| Габаритные размеры, мм | |
| блока индикации | 72×72×105 |
| преобразователя | 30×30×120 |
| Масса, не более | |
| блока индикации | 0,5 кг |
| преобразователя | 0,5 кг |
| Межповерочный интервал, мес | 12 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Гигромер ИВА-8 | 1 |
| 2 | Преобразователь ДТР-СМ с транспортным колпачком с осушителем | 1 |
| 3 | Кабель mini USB-A для конфигурирования | 1 |
| 4 | Шнур питания с вилкой 220В | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Упаковка | 1 |
Руководство по эксплуатации на ПО SensNet

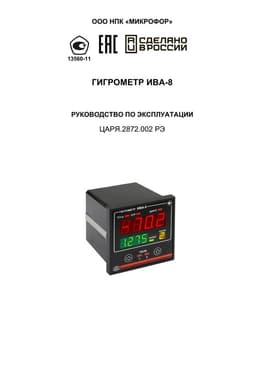

Руководство по эксплуатации на Гигрометр ИВА-8
Методика поверки на Гигрометры ИВА-8Описание
