Гигрометр ИВА‑10М

Основные особенности:

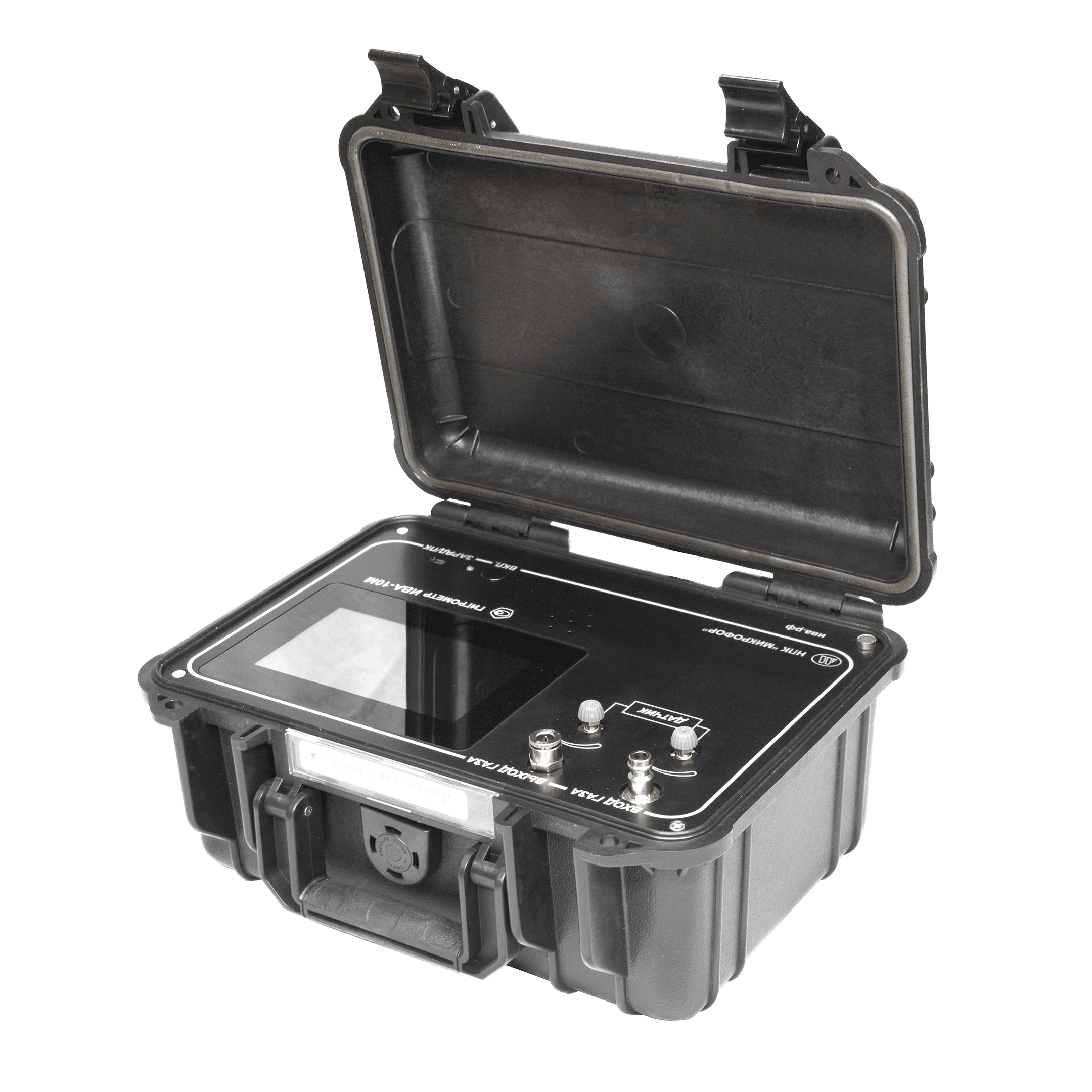

• автономный прибор с пробоотборным устройством, выполненный в переносном кейсе со съемной крышкой;
• подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
• голосовые подсказки при выполнении измерений;
• индикатор расхода анализируемого газа;
• графический режим индикации, в котором на индикатор выводится динамический график зависимости измеряемой точки росы/инея от времени с возможностью его детализации;
• часы и внутренняя память, в которую протоколируются результаты измерений (интервал записи от 5 мин до 12 часов, запись в память во включенном состоянии осуществляется с интервалом 1 мин, более 200000 измерений);
• конфигурирование и чтение записанных показаний с персонального компьютера через порт USB;
• индикация уровня заряда элементов питания;

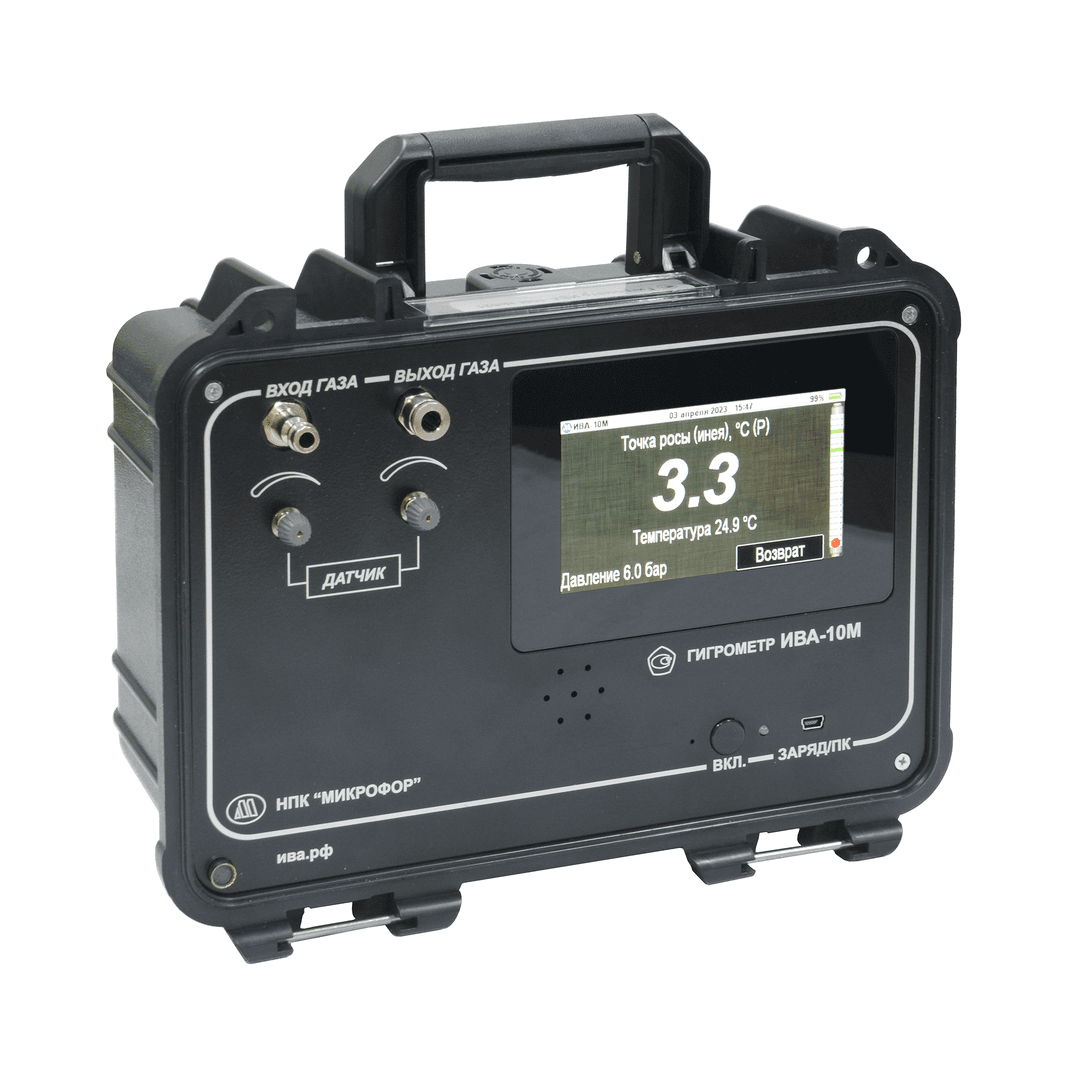

• сенсорный цветной дисплей с одновременной индикацией двух параметров;
• на дисплей могут быть выведены:
  - относительная влажность (%),
  - температура (°С),
  - точка росы/инея (°С),
  - массовая концентрация влаги (г/м³),
  - объемная доля влаги (ppm),
  - избыточное давление (бар);
• возможность автоматического приведения показаний точки росы/инея по измеряемому избыточному давлению к атмосферному давлению, либо к избыточному давлению 7 бар (нормальные или стандартные условия);
• функция автокоррекции показаний (автокалибровки);
• функция защиты от воздействия повышенной влажности;
• входное давление до 10 бар;
• метрологические характеристики гигрометра в диапазоне измерений точки росы/инея ниже 0°C нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее).

Гигрометр ИВА-10М состоит из корпуса со съемной откидной крышкой (кейса) в котором под лицевой панелью размещены пробоотборное устройство, измерительный преобразователь влажности и температуры, схема обработки сигналов и индикации, аккумулятор.

Работа гигрометра полностью согласуется с документом ГОСТ ИСО 8573-3-2006. Сжатый воздух. Часть 3. Методы контроля влажности.

В гигрометре использован рекомендованный метод определения влажности – «...Измерение электрическим сенсором, основанном на электрической емкости...» (ГОСТ ИСО 8573-3-2006 стр.4, табл.6).

Согласно общим положениям (п.6.1) ГОСТ ИСО 8573-3-2006 пробоотборное устройство позволяет определять точку росы при атмосферном или реальном давлении воздуха. Наличие индикатора расхода и вентилей для регулировки расхода обеспечивает постоянный расход воздуха в пределах допустимых значений.

Используемый метод отбора проб – «Экстракция» (п.6.2.2.2) или «Измерение при сниженном давлении» (п.6.2.2.3).

Полностью выполняются «Требования к отбору проб» (п.6.3). Материалы, используемые для отвода воздуха в пробоотборную систему, не влияют на результат измерений (п.6.3.2).

Гигрометр ИВА-10М имеет датчик давления для регистрации давления в пробоотборной системе (п.6.3.3). Для оценки «...достижения стабильности работы измерительной системы...» гигрометр ИВА-10М имеет графический режим вывода результатов измерений, позволяющий наглядно определить момент установления показаний (п.6.3.5).

Для оценки результатов контроля (п.8) в гигрометре ИВА-10М имеется возможность приведения измеренного значения к стандартным условиям. Согласно ГОСТ ИСО 8573-3-2006 стандартными являются следующие условия:
«...температура 20°С; давление 7 бар...»

Следует обратить внимание на небрежность перевода исходного документа ISO 8573-3, в котором стандартные условия описаны следующим образом:
«...Compressed air temperature 20°C
Compressed air pressure 7 bar(e)...»

Таким образом, под стандартным давлением подразумевается избыточное давление 7 бар (абсолютное давление 8 бар).

В гигрометре реализовано приведение измеренных значений к абсолютному давлению 1 бар и 8 бар.

Пробоотборное устройство гигрометра обеспечивает регулирование расхода газа через камеру с измерительным преобразователем влажности и температуры в широком диапазоне входных давлений. Пневматическая схема пробоотборного устройства содержит быстроразъемный входной штуцер, входной вентиль, проточную камеру с измерительным преобразователем влажности и температуры, датчик давления в камере, выходной вентиль, датчик расхода газа и выходной штуцер. Пробоотборное устройство рассчитано для эксплуатации при максимальном рабочем давлении до 10 бар изб.

Автокоррекция показаний (автокалибровка) используется для устранения влияния дрейфа градуировочной характеристики на точность измерений ниже -10°С точки инея. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно: 1. фиксируются показания сенсоров температуры и влажности; 2. устанавливается новое значение температуры сенсоров около +60°С; 3. через определенное время фиксируются значения показаний температуры и влажности и выключается режим нагрева сенсоров; 4. рассчитывается и вводится сдвиг градуировочной характеристики.

Защита от воздействия повышенной влажности заключается в автоматическом подогреве сенсора влажности при относительной влажности выше 85% для устранения дрейфа градуировочной характеристики из-за переувлажнения сенсора.

Не может использоваться для измерений влажности водорода, так как пробоотборное устройство гигрометра ИВА-10М находится в невентилируемой полости. Для измерений влажности водорода рекомендуется использовать преобразователи ДТР-1-С или ДТР-1-СМ с блоком индикации ИВА-6Б2 или ИВА-6Б2-К-DIN с соответствующими пробоотборными устройствами ПДВ.

Мы предлагаем большую номенклатуру средств измерений точки росы/инея и избыточного давления, основанных на одних и тех же первичных преобразователях - ДТР-1 или ДТР-3 с пробоотборным устройством ПДВ-8, для диапазона давлений до 10 бар, каждое из которых имеет свои отличия:

• ИВА-10М лучше всего подходит для автономной работы; его пробоотборное устройство имеет вентили на входе и выходе, что позволяет работать как при рабочем давлении, так и при атмосферном; программное обеспечение для работы со встроенной памятью имеет наиболее широкие возможности; отсутствие интерфейсов (кроме USB) не позволяет интегрировать его с вторичными устройствами.
• ИВА-11 рассчитан на работу в стационарном режиме, но может использоваться и автономно; у него самая наглядная индикация и наиболее мощные возможности по пересчету единиц влажности (включая приведение точки росы/инея к любому давлению с учетом повышающих коэффициентов, другие гигрометры из этого списка способны приводить показания только к нормальным и стандартным условиям); внутренняя память с простой программой для считывания накопленных данных; сигнализация по 2 настраиваемым порогам; интерфейс RS-485 позволяет интегрировать его в АСУ* предприятия.
• ИВА-206-Д и ИВА-208-Д - стационарные приборы; оснащены 2 релейными выходами, что дает возможность строить на их основе системы промышленной автоматизации; есть возможность установки цифрового (RS-485 или RS-232) или 2 токовых (0...5 или 4...20 мА) выходов для подключения к внешним устройствам; настраиваемая звуковая и световая сигнализация.
• Блок индикации ИВА-6Б2-К-DIN c преобразователем ДТР-1-СМ, ДТР-2-СМ или ДТР-3-СМ-М и пробоотборным устройством ПДВ-8 - стационарная система, которая имеет одновременно 2 релейных выхода, 2 токовых выхода (4...20 мА) и интерфейс RS-485 (наилучшие возможности по построению АСУ*), есть возможность считывания показаний сразу с нескольких преобразователей с ПДВ-8.

* - АСУ - автоматизированная система управления.

⁽¹⁾ - Р – измеренное значение избыточного давления в бар; пределы дополнительной погрешности измерений избыточного давления, вызванной изменением температуры измеряемой среды от нормальных условий (от +20 до +23°С), соответствуют ±0,5 от основной допускаемой погрешности.
