Генератор влажного газа эталонный Суховей‑4В
Код товара: 1767
Цена по запросу
Ключевые особенности:
- принцип работы основан на совместном использовании метода двух температур и двух давлений (для задания точки росы/инея -19°С и выше) и смешивания газовых потоков (для точки инея ниже -19°С).;
- долговременная стабильность метрологических характеристик обеспечивается использованием системы капилляров в модуле смешивания;
- чрезвычайно быстрая установка точек – среднее время около 5 минут;
- автоматизированная установка и поддержание заданного значения точки росы/инея;
- большой сенсорный дисплей для управления генератором, удобный интерфейс пользователя;
- широкая номенклатура поверяемых СИ, наличие программ для поверки гигрометров различных производителей (ДТР, ИВА-8, ИВА-10М, ДВ2ТС(М)-1Т-4П-В, ДВ2ТС-6Т-4П-Г,ИВГ-1, Easidew, MMS35, MDM300, Hygrovision BL, Конг-Прима, FAS-W, FAS-SW, ГигроСкан и другие);
- возможность длительной просушки подключенных гигрометров перед поверкой;
- наличие ротаметра на передней панели для контроля расхода газа через поверяемое СИ;
- возможность воспроизведения молярной доли влаги (передача единицы влажности косвенным методом) при давлении близком к атмосферному.
Принцип работы генератора в диапазоне точки инея ниже -19°С основан на использовании метода смешивания двух потоков газа – сухого и с известным влагосодержанием; в диапазоне точки росы (инея) выше -19°С – на совместном использовании метода двух температур и двух давлений, заключающегося в достижении фазового равновесия водяного пара, содержащегося в парогазовой смеси, с водой при контролируемых значениях давления и температуры с последующим их изменением до давления и температуры в измерительной камере с исследуемыми преобразователями гигрометров. Получение газа с известным влагосодержанием основано на достижении фазового равновесия водяного пара, содержащегося в парогазовой смеси (ПГС), с водой/льдом при контролируемых значениях давления и температуры.
Блок подготовки сжатого воздуха содержит конденсатоотводчик, систему осушки с холодной регенерацией, встроенный выходной фильтр и редуктор. Модуль глубокой осушки представляет собой адсорбционный осушитель, позволяющий осушать сжатый воздух, подготовленный первой ступенью до -80 °С и ниже.
| Диапазон воспроизведения температуры точки росы/инея, °С | от -80 до +20 |
| Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы/инея, °С | ±0,5 |
| Время установления температуры точки росы/инея(1), мин, не более | 20 |
| Дискретность задания воспроизводимого значения температуры точки росы/инея, °С | 0,1 |
| Расход газа через поверяемое СИ, нл/мин | |
| при воспроизведении температуры точки инея ниже -19 °С (метод смешивания) | 2 |
| при воспроизведении температуры точки росы/инея от -19 °С и выше (методы двух температур и двух давлений) | 1 |
| Избыточное давление газа (воздух, азот) на входе в генератор, МПа | от 0,6 до 0,9 |
| Напряжение питания, В | ~220±22 |
| Потребляемая мощность, Вт, не более | 400 |
| Наличие RS-485 (Modbus RTU) | да |
| скорость обмена данными, бод | 19200 |
| Габаритные размеры, мм | |
| генератор | 500×350×420 |
| блок подготовки сжатого воздуха | 445×220×100 |
| модуль глубокой осушки | 120×300×120 |
| компрессор FUBAG OLS 160-24 CM 1,1 | 580×340×520 |
| Масса, кг, не более | |
| генератор | 30 |
| блок подготовки сжатого воздуха | 10 |
| модуль глубокой осушки | 1 |
| компрессор FUBAG OLS 160-24 CM 1,1 | 19 |
| Диапазон температур эксплуатации, °С | от 17 до 27 |
| Межповерочный интервал, мес | 12 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор влажного газа эталонный Суховей-4В настольного исполнения | 1 |
| 2 | Система подготовки сжатого воздуха с глубокой осушкой | 1 |
| 3 | Комплект фитингов и переходников для подключения поверяемых гигрометров | 1 |
| 4 | Гаечный ключ на 12 | 1 |
| 5 | Комплект для заливки воды в увлажнитель | 1 |
| 6 | Соединительная полиэтиленовая трубка | 1 |
| 7 | Соединительная полиэтиленовая трубка | 1 |
| 8 | Шнур питания с вилкой 220В | 1 |
| 9 | Flash-диск для обновления программного обеспечения | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Свидетельство о поверке и протокол поверки на бумажном носителе | 1 |
| 12 | Упаковка | 1 |

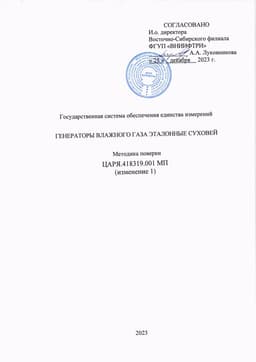

Методика поверки на Генераторы Суховей
РЭ на Суховей-4ВОписание
Ключевые особенности:
- принцип работы основан на совместном использовании метода двух температур и двух давлений (для задания точки росы/инея -19°С и выше) и смешивания газовых потоков (для точки инея ниже -19°С).;
- долговременная стабильность метрологических характеристик обеспечивается использованием системы капилляров в модуле смешивания;
- чрезвычайно быстрая установка точек – среднее время около 5 минут;
- автоматизированная установка и поддержание заданного значения точки росы/инея;
- большой сенсорный дисплей для управления генератором, удобный интерфейс пользователя;
- широкая номенклатура поверяемых СИ, наличие программ для поверки гигрометров различных производителей (ДТР, ИВА-8, ИВА-10М, ДВ2ТС(М)-1Т-4П-В, ДВ2ТС-6Т-4П-Г,ИВГ-1, Easidew, MMS35, MDM300, Hygrovision BL, Конг-Прима, FAS-W, FAS-SW, ГигроСкан и другие);
- возможность длительной просушки подключенных гигрометров перед поверкой;
- наличие ротаметра на передней панели для контроля расхода газа через поверяемое СИ;
- возможность воспроизведения молярной доли влаги (передача единицы влажности косвенным методом) при давлении близком к атмосферному.
Принцип работы генератора в диапазоне точки инея ниже -19°С основан на использовании метода смешивания двух потоков газа – сухого и с известным влагосодержанием; в диапазоне точки росы (инея) выше -19°С – на совместном использовании метода двух температур и двух давлений, заключающегося в достижении фазового равновесия водяного пара, содержащегося в парогазовой смеси, с водой при контролируемых значениях давления и температуры с последующим их изменением до давления и температуры в измерительной камере с исследуемыми преобразователями гигрометров. Получение газа с известным влагосодержанием основано на достижении фазового равновесия водяного пара, содержащегося в парогазовой смеси (ПГС), с водой/льдом при контролируемых значениях давления и температуры.
Блок подготовки сжатого воздуха содержит конденсатоотводчик, систему осушки с холодной регенерацией, встроенный выходной фильтр и редуктор. Модуль глубокой осушки представляет собой адсорбционный осушитель, позволяющий осушать сжатый воздух, подготовленный первой ступенью до -80 °С и ниже.
